想要?jiǎng)?chuàng)建一個智能訪客柜臺來跟蹤進出房間的人嗎?只需要一塊Arduino板和一對紅外傳感器。

你可能會想象他們使用先進的人工智能相機來計算訪客人數，但實際上，一個簡單的基于傳感器的系統就能有效地完成這項工作!通過在入口和出口點放置紅外傳感器，這些系統檢測移動方向并保持準確計數。不需要花哨的技術。

你將在這個DIY項目中學到什么：

?如何使用紅外傳感器進行運動檢測

?在LCD屏幕上顯示實時數據

準備好開始了嗎?遵循我們的，如何使用Arduino教程構建自己的雙向計數器，并為您的工具箱添加實用的技術技能。讓我們今天創造一些很棒的東西!

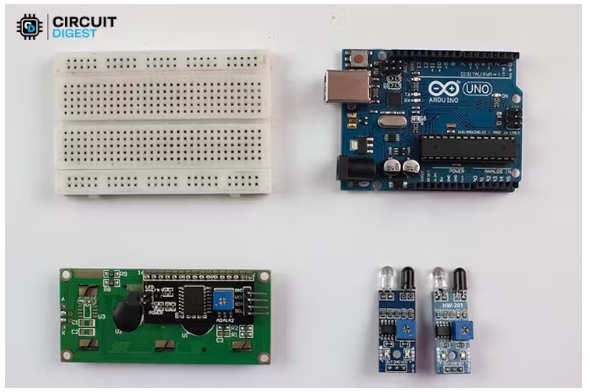

步驟1：收集所需的組件

要構建雙向訪問者計數器，您需要以下組件：

?Arduino UNO R3開發板

?兩個紅外傳感器(用于運動檢測)

?16x2 I2C液晶顯示屏(顯示參觀人數)

?面包板(方便連接)

?跳線(用于連接組件)

?12V插孔電源適配器(給電路供電)

在進入電路圖之前，首先了解雙向計數器的框圖是有幫助的。這將使您清楚地了解組件是如何實時協同工作的。

不必?fù)?dān)心復雜的技術術語，本指南保持簡單和初學者友好，讓你很容易跟隨!

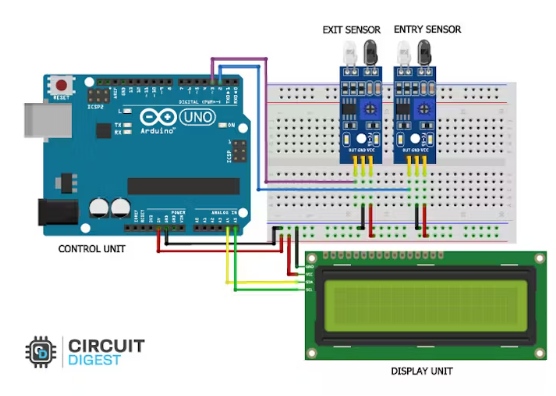

步驟2：建立雙向計數器的電路圖

下面是電路圖，展示了如何連接Arduino， IR傳感器和LCD顯示器以創建工作訪客計數器。

該圖說明了如何：

?紅外傳感器探測兩個方向的運動。

?Arduino處理這些信號。

?液晶顯示屏顯示最新的訪客人數。

為什么使用兩個紅外傳感器?為了準確地檢測是否有人進入或離開，需要兩個傳感器。單個傳感器只能檢測運動，但不能確定方向。

仍然困惑嗎?沒煩惱!您可以查看詳細的指南，解釋IR傳感器如何檢測移動物體的方向。

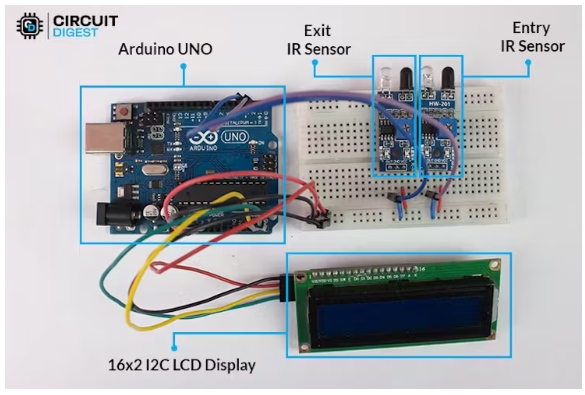

步驟3：組裝雙向計數器的硬件

使用電路圖作為參考，您現在可以為您的雙向計數器設置硬件。

在上圖中，您可以看到Arduino， IR傳感器和LCD顯示器連接在一起的實際硬件設置。

電源：使用12V直流電源適配器，通過插孔連接，以運行整個系統。這將為你的電路提供穩定的電力。

需要視覺指南嗎?查看這個Youtube視頻從頭開始使用Arduino構建雙向計數器。

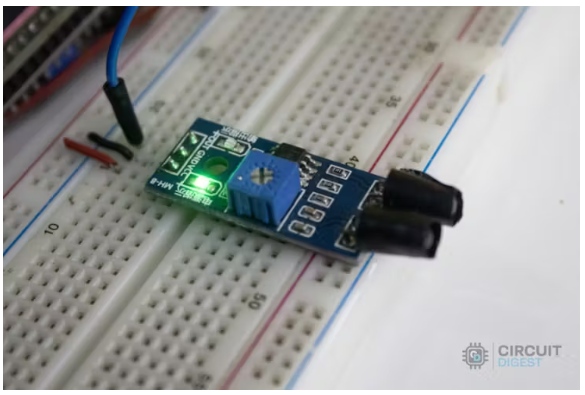

步驟4：紅外傳感器黑客減少周邊干擾

當在雙向計數器中使用IR傳感器時，它們有時可能會檢測到周圍環境中不需要的運動，從而導致計數不準確。為了防止這種情況，你可以用一個簡單的方法來限制他們的周邊視覺。

如何做：

?拿一小塊黑色電工膠帶。

?小心地將膠帶繞在紅外傳感器的兩側。

?讓正面暴露，以便準確檢測。

工作原理：黑色膠帶阻擋來自側面的信號，防止附近物體或反射的干擾。這確保了傳感器只檢測到直接在它前面的運動，使計數器更加準確和可靠。

步驟5：為Arduino編寫代碼

讓我們進入編碼部分!

代碼如何工作：

?Arduino持續監控兩個紅外傳感器，看哪一個先被觸發。

?然后檢查第二個傳感器是否在一定的超時時間內被觸發。

?根據觸發順序，它確定是否有人進入或退出。

?訪客數量相應更新并顯示在LCD屏幕上。

想要詳細的代碼分解?有關一步一步的代碼解釋，請查看此內容，雙向計數器系統的Arduino代碼。

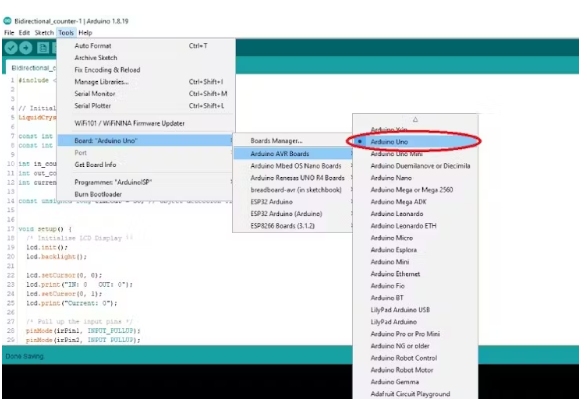

步驟6：將代碼上傳到Arduino

一旦代碼準備好了，就可以將其上傳到Arduino了。

如何上傳：

?使用USB電纜將Arduino UNO連接到計算機。

?打開Arduino IDE。

?請選擇正確的單板和COM口。

?單擊Upload按鈕以傳輸代碼。

故障排除提示：如果您在上傳時遇到問題，請查看這篇文章，初學者所做的10個最常見的Arduino錯誤，以快速解決問題。

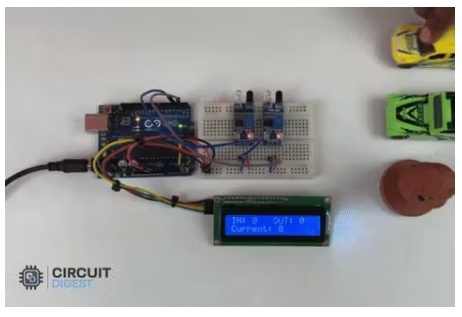

步驟7：測試和評估你的項目

現在最令人興奮的部分來了——測試你的雙向計數器!

期待什么：

?如果一切正常，您將看到LCD上顯示的訪客數量。

?計數器將跟蹤有多少人或物體進出。

?它還將保留運動的歷史記錄，顯示進入和退出的總數。

本文編譯自hackster.io
