您想要發現使用PSOC?6微控制器進行快速原型設計的無縫方法并將您的想法變?yōu)楝F(xiàn)實嗎?

通過PSOC?6 Arduino集成，您可以做到這一點!這種強大的組合使您能夠進入龐大的Arduino生態系統，并利用PSOC?6微控制器的靈活性。

通過將英飛凌CO2傳感器與PSOC?6 AI評估套件連接，并使用Arduino代碼將其連接到家庭助理，親身體驗其簡單性。告別復雜性，迎接輕松的原型制作!

概述

輕松監測室內空氣質量!這個Arduino應用程序，在CY8CKIT-062S2-AI上運行，通過Wi-Fi和MQTT將您的二氧化碳傳感器連接到家庭助理，利用家庭助理的MQTT發現進行無縫集成。

先決條件：家庭助理和MQTT經紀人

要繼續，您需要準備以下內容：MQTT代理、具有MQTT集成的Home Assistant實例和Wi-Fi網絡。

這是它!如果您已經運行了Home Assistant、MQTT代理和MQTT集成，那么就可以繼續了。

你需要什么?

硬件設置

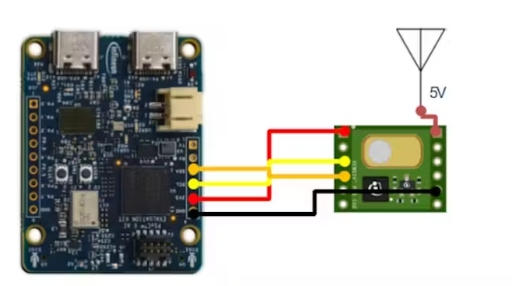

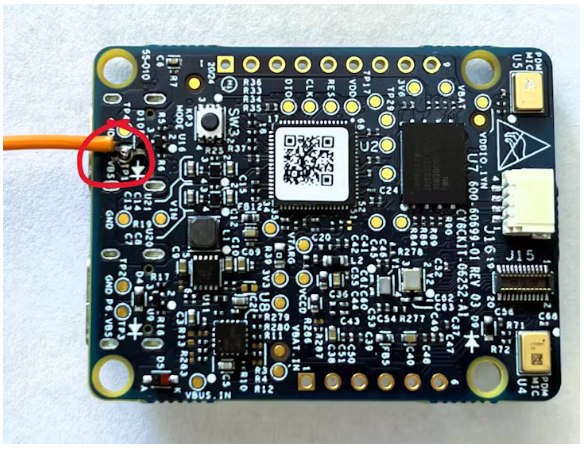

獲取一個英飛凌PAS CO2傳感器，將其連接到PSOC?6 AI評估套件，并運行Arduino代碼讀取傳感器數據。然后，將其流式傳輸?shù)郊彝ブ?，您就可以進行數據可視化了!下圖顯示了如何將二氧化碳傳感器連接到工具包。

傳感器需要5V電源來進行測量，3.3V電源用于邏輯與通信，您可以在PSOC板上找到：

軟件安裝

步驟1：安裝Arduino IDE

確保安裝了Arduino IDE 2.0或更高版本。如果沒有，請從Arduino官方網站下載并安裝。

步驟2：將PSOC?6板添加到Arduino IDE

如果還沒有，請按照Hackster文章中的說明在Arduino IDE中安裝PSOC?6板。

步驟3：選擇CY8CKIT-062S2-AI板

在Arduino IDE中，導航到Tools > Board >英飛凌PSOC6 Boards并選擇CY8CKIT-062S2-AI板。

步驟4：安裝pas - co2傳感器庫

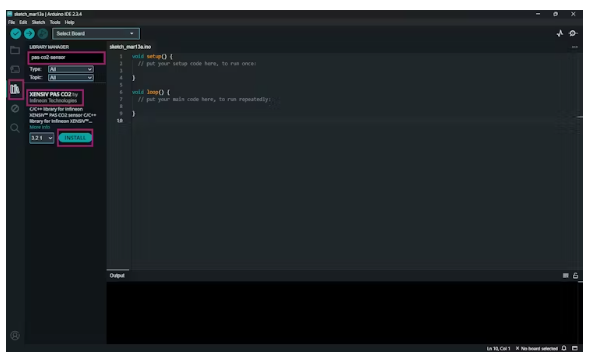

在Arduino IDE中，轉到Sketch > Include Library > Library Manager。搜索pass -co2-sensor并安裝庫。

步驟5：安裝Arduino_JSON庫

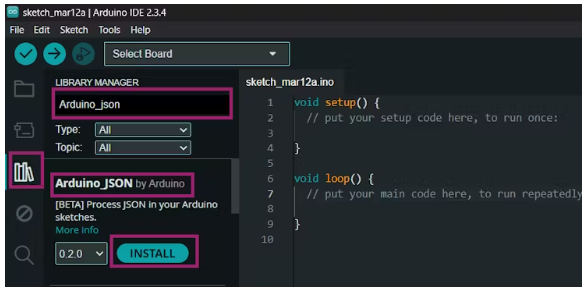

在Arduino IDE中，導航到Sketch > Include Library > Library Manager。搜索Arduino_JSON并單擊Install按鈕來安裝庫。此資料庫將簡化為家庭助理準備訊息。

步驟6：安裝PubSubClient Library

在Arduino IDE中，導航到Sketch > Include Library > Library Manager。搜索PubSubClient并單擊Install按鈕來安裝庫。這是MQTT客戶機，允許連接到MQTT代理。

編碼解碼

常量

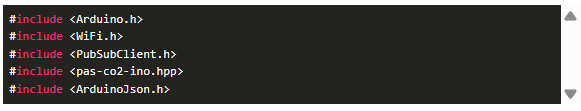

現在，所有硬件設置和軟件安裝完成后，讓我們深入研究代碼。要開始使用我們的傳感器庫，我們需要始終將其與基本Arduino庫一起包含在代碼的頂部：

現在我們必須定義常量參數，包括I2C通信頻率、測量間隔、壓力參考和消息緩沖區大小。

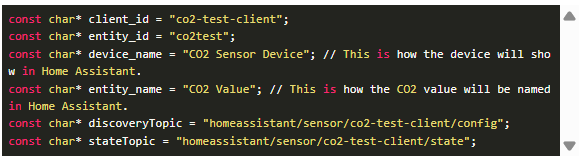

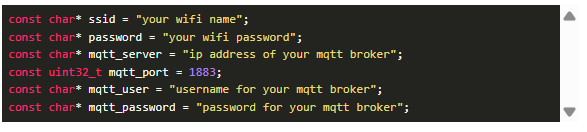

然后應該定義用于建立Wi-Fi連接和MQTT代理的常量。

然后，我們需要使用常量來配置MQTT傳感器與Home Assistant的集成，從而啟用自動發現和狀態更新。

然后定義一個名為discoveryMessage的StaticJsonDocument對象，其容量為512字節，用于構造用于Home Assistant發現的JSON消息。

現在我們定義兩個對象sta，它是一個wiificlient對象，將用于建立Wi-Fi連接，然后mqttc，它是PubSubClient對象，將用于MQTT連接。

此外，我們必須實例化一個PASCO2Ino類型的對象來定義我們想要的傳感功能，假設我們將其命名為cotwo。

聲明一個字符數組msg，其大小為MSG_BUFFER_SIZE，它將用于存儲MQTT消息。

在我們可以嘗試一切之前，要做的最后一步是創建一個錯誤類型變量和一個16位整數來存儲我們的傳感器讀數。(錯誤類型變量將被用作錯誤監控緩沖區，我們將監控其值以確保一切正常工作)：

Wi-Fi連接

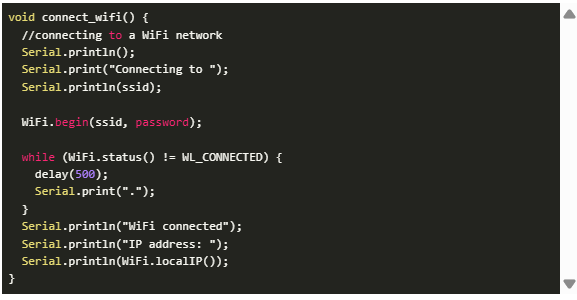

現在定義一個函數connect_wifi來建立Wi-Fi連接。該函數首先打印一條消息，指示要連接的Wi-Fi網絡，并使用begin()啟動Wi-Fi連接。然后等待連接建立，連接成功后打印成功消息和在Wi-Fi網絡中獲得的本地IP地址。

MQTT連接

定義了reconnect_mqtt()函數來建立或重新建立MQTT連接。在這里，它進入一個循環，直到MQTT連接建立為止。然后，它嘗試使用mqttc.connect()連接到MQTT代理。如果連接成功，則打印成功消息;如果連接失敗，則打印帶有返回代碼的錯誤消息，并等待3秒后重試。

設置

現在我們有了setup()函數。這里我們初始化波特率為115200的串行端口

初始化CO2傳感器的I2C接口。

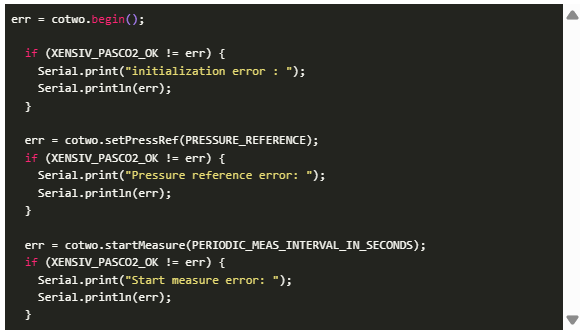

下一步是實際初始化我們的傳感器，我們通過在我們創建的PASCO2Ino對象的實例上使用begin()函數來實現。在這里，我們前面創建的錯誤類型變量證明它很方便。我們將使用它來檢查初始化是否成功執行：

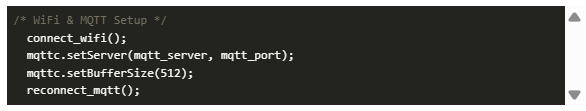

通過調用connect_wifi()函數建立Wi-Fi連接。接下來，使用服務器地址、端口和緩沖區大小配置MQTT客戶機，為通信做好準備。如果MQTT連接丟失，則調用reconnect_mqtt()函數來重新建立鏈接。

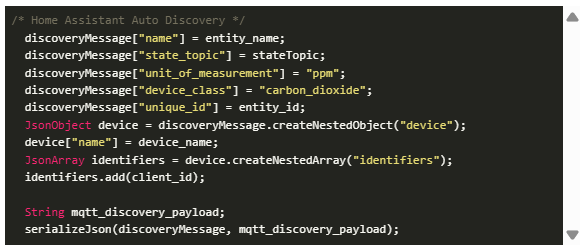

現在我們必須為PAS CO2傳感器準備Home Assistant MQTT Discovery消息。請參閱此處查看背后的文檔。這里我們?yōu)閭鞲衅髟O(shè)置了name、state_topic、unit_of_measurement、device_class和unique_id等屬性。

我們還創建了一個嵌套的設備對象，該對象具有name屬性和一個標識符數組，其中包含我們的MQTT client_id作為標識符。

在此之后，JSON對象被序列化為字符串，準備發布到MQTT代理。

此代碼將MQTT發現有效負載打印到串行控制臺以進行調試。然后，它使用MQTT客戶機將有效負載發布到指定的discoveryTopic，使用false參數表示消息不應保留在代理上。

現在，作為一個可選的中間步驟，我們打印要發布的消息。

在此之后，消息將發布到代理的Home Assistant Discovery主題，設備將已經顯示在Home Assistant中。

循環

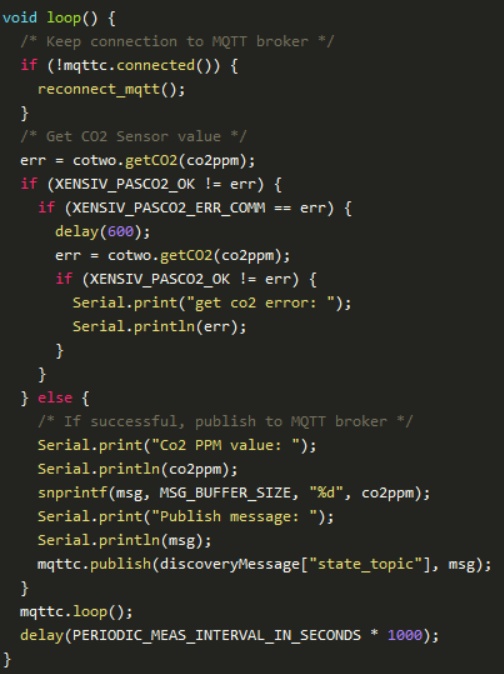

主循環做以下事情：

?如果斷開連接，通過調用reconnect_mqtt()來維護MQTT連接。

?使用cotwo. getco2 (co2ppm)檢索CO2傳感器值，如果出現錯誤，則嘗試處理錯誤，如果成功則發布CO2值。

?將更新的傳感器值發布到指定的state_topic。

?調用mqttc.loop()來處理傳入的MQTT消息。

?等待指定的時間間隔(PERIODIC_MEAS_INTERVAL_IN_SECONDS)，然后進行下一次測量。

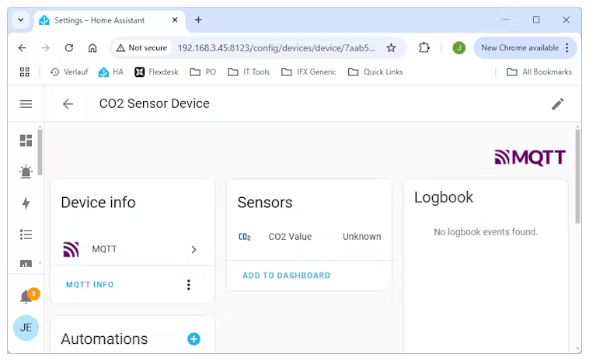

現在，一旦你編譯并上傳Arduino代碼到你的PSOC6設備，你會看到傳感器二氧化碳添加在你的家庭助理MQTT設備(設備-> MQTT)。上傳后，您應該看到“CO2傳感器設備”和“CO2值”實體添加。

在幾秒鐘的初始化時間后，傳感器將發布第一個測量值，該值將更新每個測量間隔。您的設置已經完成，您已經準備好開始監控和探索傳感器的讀數!
