大家好，歡迎回來。在這個項目中，我們將學習如何用Arduino制作一個觸摸控制臺燈。為此，我主要使用了觸摸傳感器，繼電器模塊和Arduino UNO R4 MIMINA板。但是，你可以使用任何其他Arduino板。另外，我使用了5mm泡沫板來制作燈體。如果你想做這個項目低成本，請使用紙板。

在這個項目中，我為這個燈使用了一個交流燈泡。因此，必須給繼電器模塊一個交流230v。如果你使用交流電壓，你需要小心。另外，你可以使用12v的LED燈條或燈泡代替230V的交流燈泡。此外，我使用了5VDC電源為這個電路供電。但是，你也可以使用USB電源。(我建議使用外部5VDC電源為這盞燈供電)

步驟1

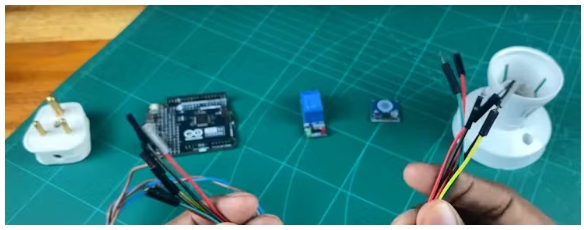

首先，確定這些組件。

步驟2

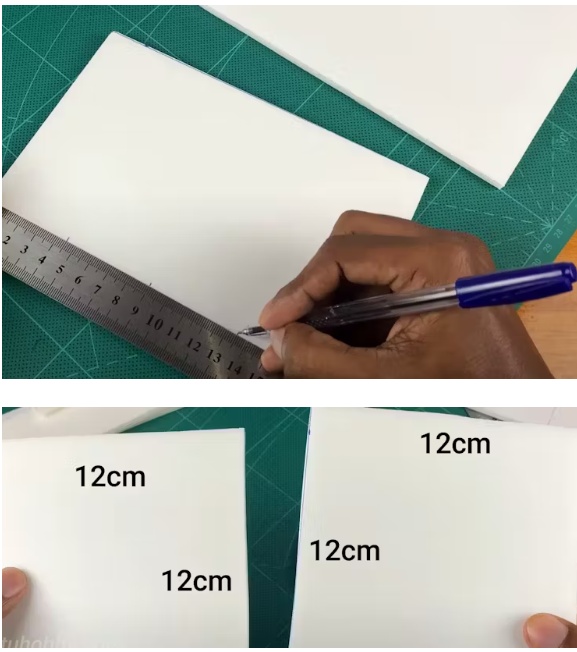

其次，用以下尺寸切割泡沫板片。

步驟3

從兩邊切下5毫米。

步驟4

現在，讓我們?cè)诨A(chǔ)部分安裝Arduino UNO板。為此，使用下面的圖片準備側件。

步驟5

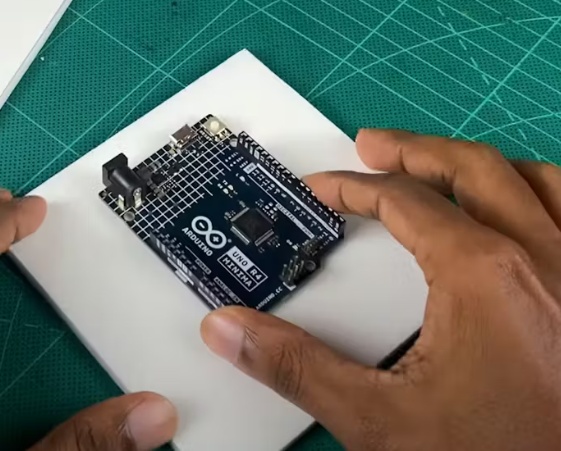

接下來，將其安裝在底板上。然后。粘合Arduino UNO板。

步驟6

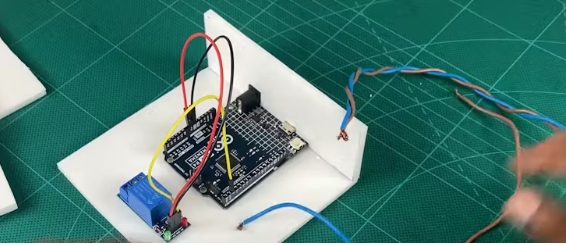

現在，粘貼繼電器模塊并將其連接到Arduino板。

步驟7

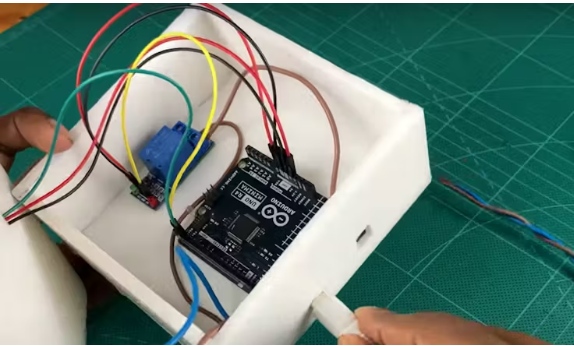

接下來，將TT線連接到繼電器模塊。為此，請使用上面的電路圖。我在繼電器模塊中使用了COM和NO端子。然后，鉆一個洞，把電線穿過這個洞。

步驟8

現在，粘貼側面部分的基礎部分。

步驟9

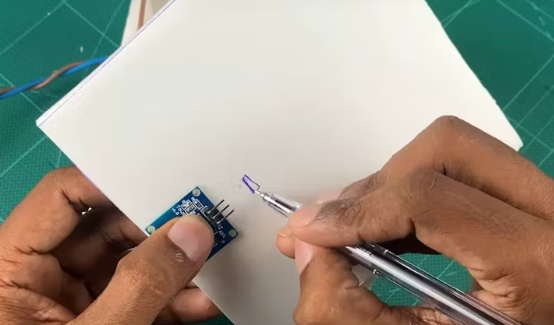

現在，讓我們安裝觸摸傳感器。要做到這一點，請按照下圖進行操作。然后，將該傳感器連接到Arduino板上。

步驟10

接下來，將Arduino板連接到計算機。然后，將下面的程序復制粘貼到Arduino IDE中。

現在，選擇板和端口。之后，單擊上傳按鈕。

步驟11

接下來，在頂部鉆一個洞，把燈泡電線通過這個洞。然后，用膠水粘合頂部。

步驟12

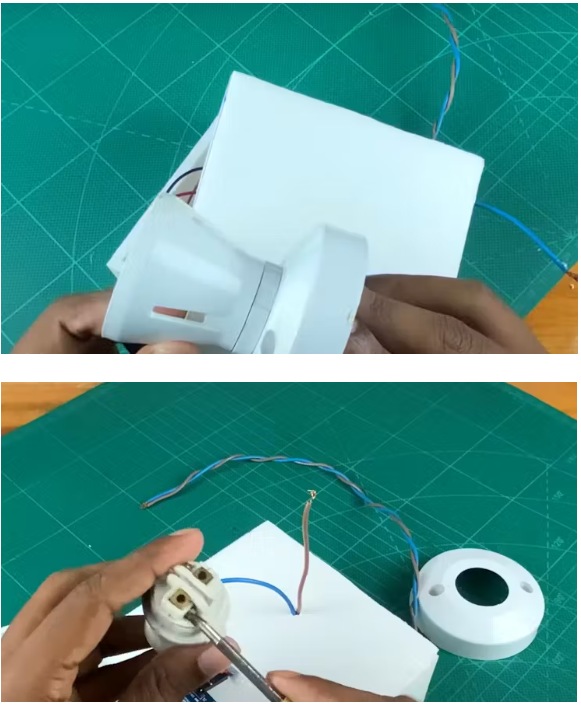

現在，連接燈泡支架并將其安裝在頂部。

步驟13

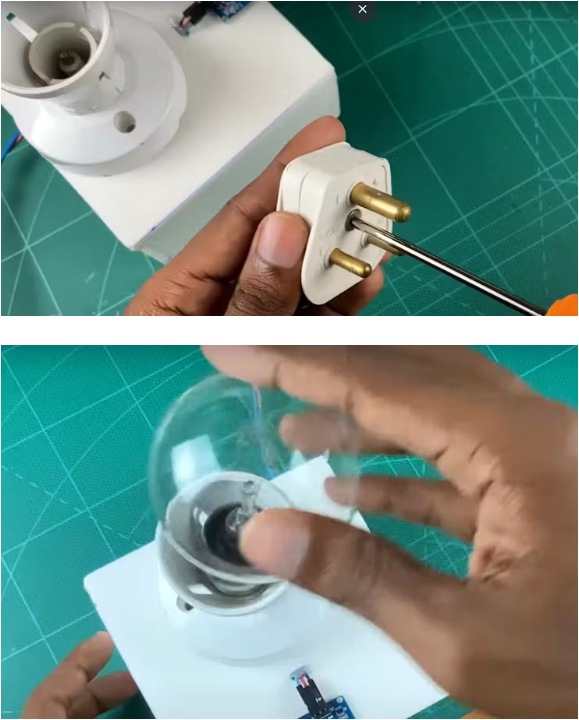

最后，將插頭頂部連接到TT線的末端。

步驟14

好了，現在把燈泡放進燈座里。然后，為Arduino板提供5v電源。為此，請使用直流電源連接器。最后，將插頭頂部連接到230v交流插座。

本文編譯自hackster.io
