該系統主要實現門禁和郵件報警功能，并以電子郵件的形式接收門口訪客的圖像。安全門禁和電子郵件報警系統目前在許多公司和高校得到了廣泛的應用。本文介紹了一種基于RFID卡和人員檢測的安全門禁系統的設計與開發，實現了對訪客身份的檢查和門禁的控制。本文介紹了RFID卡在辦公環境中的可訪問性的實現和開發，僅供擁有匹配的RFID卡的認證人員使用。RFID讀寫器和攝像頭模塊分別用于識別人員和捕獲圖像，并根據要求專門激活安全系統。該模型使用樹莓派控制器接口系統來操作整個模型，它就像一個最小的CPU，并且成本低，功耗小。當訪客將RFID卡放置在門口時，與樹莓派接口的攝像頭模塊捕獲圖像，并將其作為電子郵件發送，如接受人員進入或拒絕人員進入。

提出系統

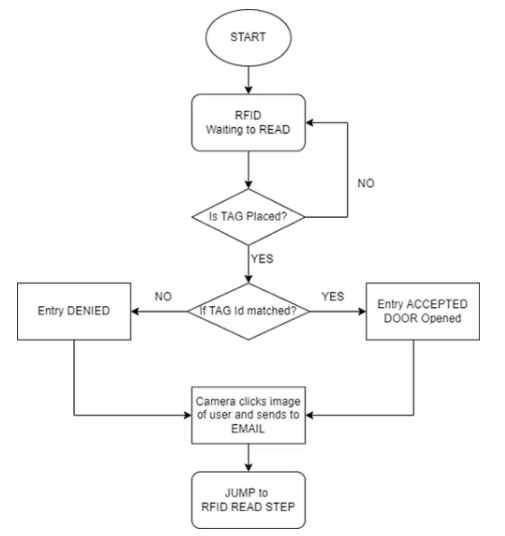

提出的系統是一個智能門系統，使用樹莓派4 B型微型計算機和PiCamera， RC522和RFID標簽等幾個組件。該系統旨在為特定用戶提供安全訪問，同時拒絕未經授權的用戶進入。RC522模塊讀取RFID標簽，并將它們與預定義的有效標簽列表進行比較。如果標簽有效，則系統為其開門，如果標簽無效，則系統拒絕其進入。此外，當授權用戶出示其RFID標簽時，系統會單擊使用PiCamera的用戶的圖像，并將圖像發送給系統所有者進行驗證。該系統能夠存儲多個RFID標簽，使其成為辦公室，家庭和公寓等共享訪問應用的理想選擇。該系統可以使用移動電話或筆記本電腦遠程訪問和管理，允許業主從世界任何地方監控和管理對門的訪問。該系統提供了一種安全、便捷、易于安裝和操作的門禁解決方案。它確保只有經過授權的個人才能訪問受保護的區域，并通過捕獲用戶的圖像以進行驗證，從而提供額外的安全層。

硬件描述

本項目使用的硬件組件包括Raspberry Pi 4 Model B單板計算機、Pi Camera、RC522讀寫器、RFID標簽和伺服電機。

Raspberry Pi 4 Model B是一款功能強大的單板計算機，具有Broadcom BCM2711四核Cortex-A72 (ARM v8) 64位SoC，運行頻率為1.5GHz, 4GB LPDDR4-3200 SDRAM，雙頻802.11ac無線，藍牙5.0，千兆以太網和兩個USB 3.0端口。它還包括兩個支持高達4Kp60分辨率的微型hdmi端口，以及一個用于與外部設備接口的40針GPIO頭。

樹莓派相機是一款高質量的相機模塊，專為樹莓派設計。它配備了索尼IMX219 800萬像素傳感器和固定焦距鏡頭，可以以每秒30幀的速度捕獲1080p視頻或以每秒60幀的速度捕獲720p視頻。

RC522讀寫器是一種RFID讀寫模塊，工作頻率為13.56MHz。它通過SPI接口與樹莓派進行通信，并可以從RFID標簽中讀取數據和寫入數據。

RFID標簽是一種使用無線電波存儲和傳輸數據的小型電子設備。它們用于識別和跟蹤各種應用程序中的對象或人員，例如訪問控制、庫存管理和支付系統。

伺服電機是一種通過向其控制線發送電脈沖來控制的小型電機。它可以在0到180度之間旋轉，經常用于機器人和自動化項目。

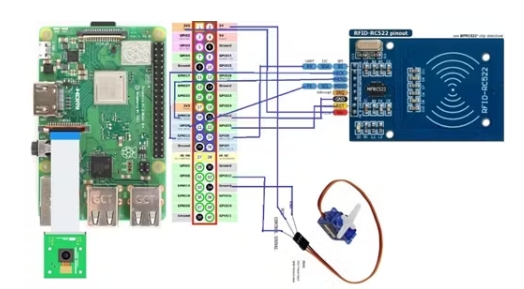

所有這些硬件組件都通過其GPIO頭連接到樹莓派。Pi Camera連接到CSI接口，RC522讀卡器連接到SPI接口，伺服電機連接到其中一個GPIO引腳。RFID標簽被放置在RC522閱讀器的范圍內，以允許數據傳輸。

軟件描述

該程序是用Python編程語言開發的，運行在樹莓派4型B微型計算機上。它有能力運行在各種操作系統上接受任何型號的樹莓派。該軟件使用了幾個庫，包括RPi。GPIO, time, SimpleMFRC522, smtplib, piccamera, os, email.mime。圖片和電子郵件。mime.multipart。零售物價指數。GPIO庫用于設置和控制樹莓派上的GPIO (General-Purpose Input Output)引腳。SimpleMFRC522庫用于從RFID讀取器讀取數據。smtplib庫用于發送郵件，picamera庫用于拍照。email.mime.image和email.mime.multipart庫用于將圖片附加到郵件消息中。picamera模塊安裝在樹莓派中，用于實時拍照和視頻。MFR522模塊用于與RC522讀寫器建立SPI通信。為了控制伺服電機，我們只需要使能PWM引腳并設置旋轉占空比。Smtp庫用于將我們的程序與電子郵件服務器和MIMEimage連接，mimemmultiport用于將圖像設置為主要內容并將該內容作為郵件發送。

本文編譯自hackster.io
