該CWX SDK由單個CR123鋰電池(或外部3V3 DC或USB)供電，是用于物聯網家庭自動化的緊湊型氣象站。

根據各種興趣，額外提供“升級”到原來的CWX-1，因此包括Wemos D1閃爍能力，3V3 LDO和電池電壓監測，CWX-2現在已經發布，并且有兩種特色!

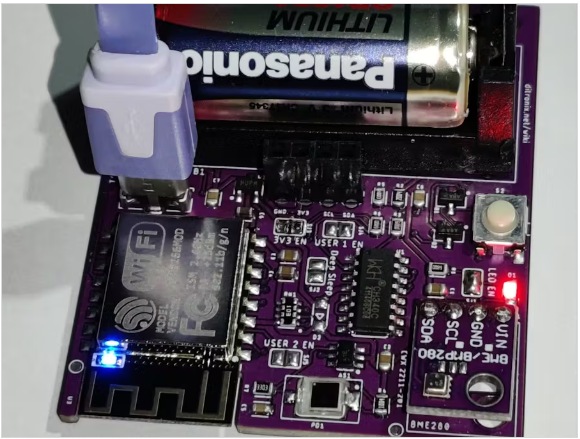

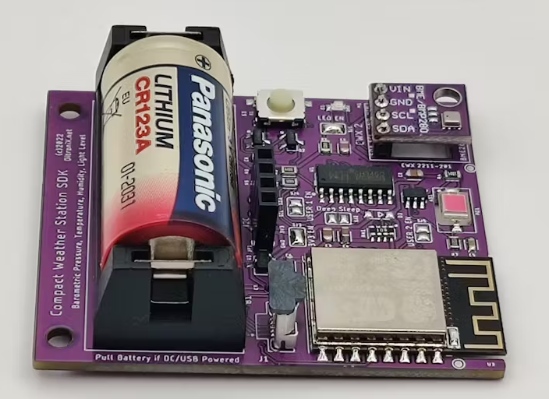

CWX-2是一款緊湊型物聯網氣象站板，基于ESP8266，可連接BME280天氣傳感器和SFH2440環境光傳感器。該板設計用于連接任何家庭自動化系統。

?設計為電池供電，通過標準的CR123A鋰電池，或從外部直流電源。

?允許遙感和通過Wi-Fi發送數據，例如到Domoticz或其他家庭自動化系統。

?Wemos D1 USB閃爍兼容性(包括CH340C和Micro USB)

?該板也被銑出，以適應BME280傳感器，并允許低輪廓配件，與空氣流動。

?SFH2440光傳感器可能安裝在任何一側，因此允許光線從底部進入，通過磨出區域。

?增加了一個模擬開關，允許從光傳感器或電池電壓傳感器立即切換到A0上的ESP8266 ADC。GPIO用于選擇所需的輸入。

?該板的設計適合于一個防水透明覆蓋外殼，可單獨提供。

規格

CWX- 2規格

?電池供電(3V CR123A鋰)-也可以是USB或5V供電

?ESP8266基于ESP12S

?BME280提供低功耗(也支持BMP280、BMP180等)

?大氣壓，300-1100 hPa

?溫度：-40 ~ +85°C

?濕度，0-100%相對(±3%)

?SFH2440提供高線性環境光傳感器

?光譜范圍400 ~ 690nm

?電池電壓監測器

?Wemos D1 USB閃爍兼容性(包括CH340C和Micro USB)

?板載3V3 LDO調節器

?深度睡眠模式

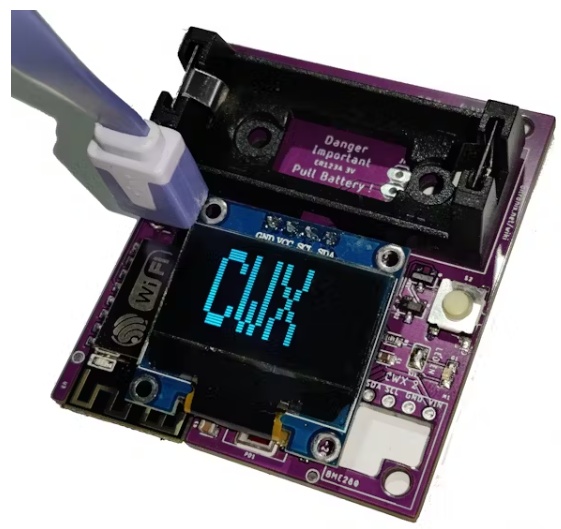

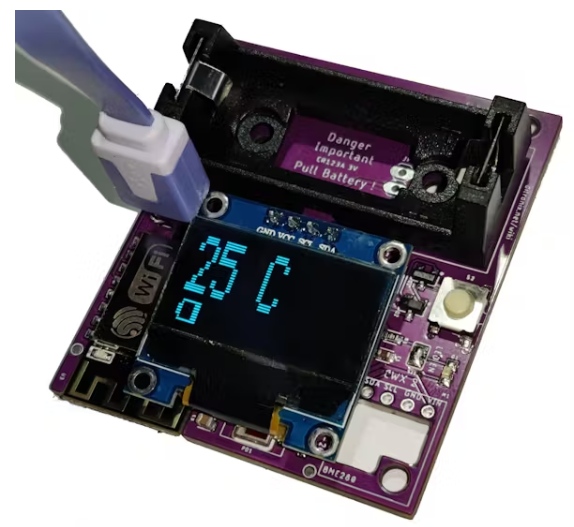

?通過板載I2C頭支持0.6英寸OLED。(可使用較大的OLED I2C顯示屏)

?單板2層FR4，尺寸僅56mm × 48mm

CWX-2可帶或不帶BME280傳感器。

兩種口味的原因。興趣已經顯示在基本的電池操作板(但沒有BME280)，為其他D1兼容項目。這包括制造商使用傳感器的選項，如：

?空氣質量

?溫度探測器

?液體的水平

?發酵

?危險氣體探測器(甲烷、液化石油氣、天然氣及煤氣)

?紅外線

?紫外線

這使得CWX-2成為一款具有直接插入式OLED支持的出色緊湊型電路板。

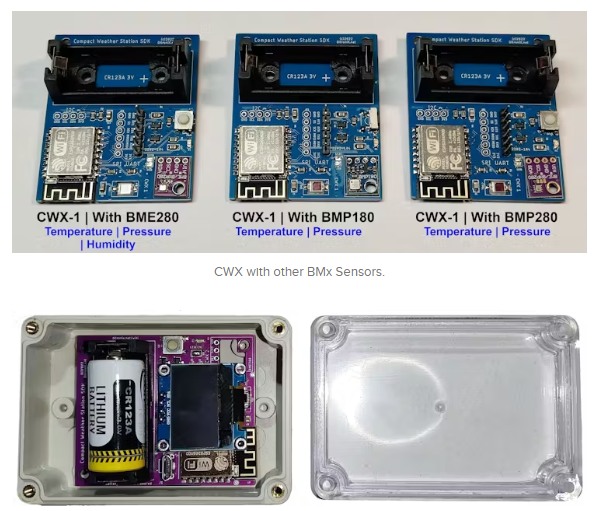

其他傳感器可能在CWX-2上使用，例如下面所示的CWX-1示例。
