在幾秒鐘內將任何PNG/JPG轉換為任何格式的RGB字節數組-使用免費的圖像到字節數組轉換器來提升您的TFT_eSPI圖形!

在基于ILI9341的TFT顯示器上添加自定義圖形——徽標、圖標、精靈——比您想象的要簡單。通過將圖像轉換為16位RGB字節數組并將其存儲在閃存中，您可以使用TFT_eSPI庫立即繪制圖像，而不需要SD卡或外部文件系統。這個工作流程的關鍵是Arduino TFT顯示器的RGB圖像到字節數組轉換器，這是一個免費的在線工具，可自動完成整個轉換過程。

為什么RGB圖像到字節數組轉換器很重要

這個轉換器改變了游戲規則，因為它：

?消除手動步驟。只需上傳PNG或JPG，并準備粘貼uint16_t數組。

?自動處理5-6-5格式。不需要糾結于位掩碼或端序。

?尊重方向和尺寸。您可以在上傳時選擇寬度、高度和旋轉。

準備你的硬件和庫

在轉換圖像之前，請確保：

?布線和DisplayILI9341 TFT通過SPI連接到ESP32(或類似)。MOSI， MISO， SCLK， CS， DC， RST和可選的BLK引腳在User_Setup.h中連接和定義。

?安裝TFT_eSPIClone或通過庫管理器安裝。編輯User_Setup.h以匹配您的輸出并啟用ILI9341。

準備好硬件和庫之后，您就可以專注于圖形了。

轉換你的圖像在三次點擊

在瀏覽器中打開RGB圖像轉換器。

?上傳和配置點擊選擇文件并選擇您的圖像。輸入所需的寬度和高度像素。(可選)勾選旋轉90°/180°，如果需要。

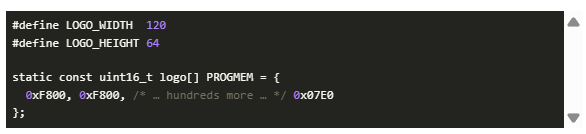

生成CodeHit轉換。幾秒鐘后，你就會看到一段c++代碼：

復制這個，你就完成了——不需要手動編輯!

在草圖中嵌入字節數組

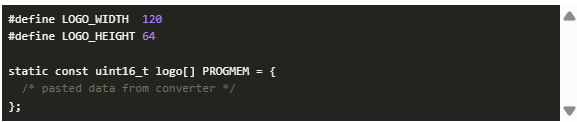

將生成的數組粘貼到草圖的頂部：

程序?qū)?shù)組保存在閃存中，保留寶貴的RAM。

LOGO_WIDTH和LOGO_HEIGHT宏允許您稍后輕松引用尺寸。

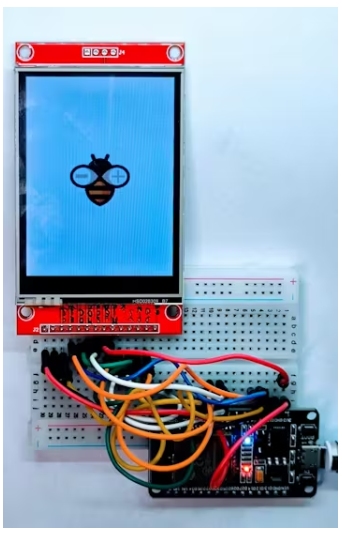

初始化TFT并顯示圖像

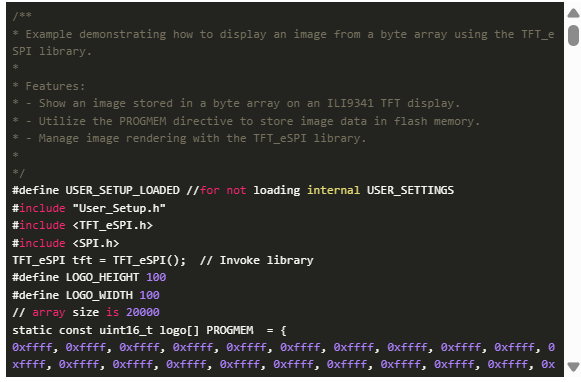

在setup()你的Arduino草圖：

pushImage(x, y, w, h, data)從flash中讀取5-6-5像素數據并渲染。

高級提示和技巧

?內存管理大的圖像會消耗大量的閃存——請檢查ESP32的可用閃存。對于多個映像，可以考慮使用RLE進行壓縮，然后動態地進行解壓縮。

?Animation將每個幀轉換為一個單獨的數組，然后使用pushImage()循環遍歷它們。平衡幀大小和幀數以適應閃光限制。

?如果顏色出現反轉，使用tft.setSwapBytes(true)。結合tft.pushPixels()進行部分更新或覆蓋。

本文編譯自hackster.io
