今天我要給大家介紹的是來自omriharel (GitHub)的“deej”項目。這樣就可以通過外部硬件控制音量，不僅可以控制整體音量，還可以控制個人程序或設備，如揚聲器、耳機或PC上連接的麥克風。例如，單個程序的音量可以獨立混合。

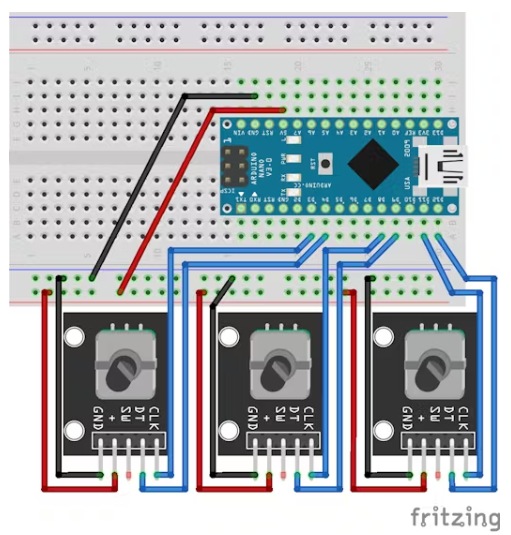

按如下方式將旋轉編碼器連接到Nano上。

旋轉編碼器的數量可以根據需要變化。其中三個用于說明目的。

軟件

安裝deej

在您的計算機上安裝deej軟件，以便它可以相應地設置設備上的音量。

從項目的GitHub頁面下載，下載最新版本的deej.exe文件并移動到新目錄下。

如果您的計算機上安裝的不是Windows操作系統，則需要自己編譯該文件。您可以在GitHub存儲庫中找到更多相關信息。

單片機編程

首次使用Nano微控制器，需要先編寫CH340的驅動程序。

為了更容易地讀取編碼器值，需要使用encoder .h庫。這可以像往常一樣通過集成庫管理器安裝，也可以作為Arduino IDE中的.zip文件安裝。

通過在Arduino IDE中選擇正確的板和COM端口下載Nano以下代碼。如果上傳有問題，轉到Tools>Processor并選擇Atmega328P (Old Bootloader)。

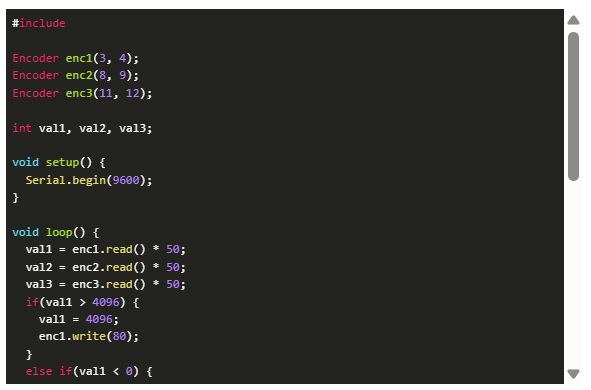

首先，集成編碼器庫并創建編碼器的對象。在setup()中初始化串行監視器。在下面的循環()中，確定編碼器位置，如果需要，將其限制在10位值范圍內。由于編碼器每旋轉包含32步，因此值乘以50的因數。然后通過串行接口將這些數據以指定的格式傳輸?shù)接嬎銠C。

通過在Arduino IDE中打開串行監視器并檢查當編碼器轉動時監視器中的值是否相應變化來測試設置。

軟件配置

一旦硬件測試成功，現在就可以配置軟件，在后臺通過串行端口讀取這些值。

為此，創建配置。使用任何編輯器在前面創建的目錄中創建Yaml文件(或者，這里的示例文件可以從這里下載)。

該配置文件包含以下5個配置項：

?slider_mapping

相應的功能在這里被分配給編碼器。以下功能是可能的：

?主控一般音量

麥克風：控制連接的麥克風/輸入設備

程序名。exe：控制指定程序的音量

deej。Unmapped：控制所有未使用上述命令選擇的程序

deej。當前：控制當前程序的音量(打開和窗口打開)

Speaker (xyz)：控制指定的設備，必須指定整個顯示名稱。輸入和輸出設備都可以使用。

system：控制Windows系統卷

例子:

slider_mapping:

0:主

1: spotify.exe

2: deej.current

多個功能也可以分配給一個通道。簡單地使用如下列表：

x:

函數1

功能2

注意：對于多行yaml配置部分，請注意縮進!

invert_sliders

該命令用于改變方向。這意味著0% - 100% <=> 100% - 0%

例子:

invert_sliders:假

com_port

這里必須指定微控制器的串行COM端口。這可以在Arduino IDE或Windows設備管理器中確定。

例子:

com_port: COM6

baud_rate

串行通信的速度必須與通過serial .begin()設置的速度匹配。

例如:baud_rate: 9600

noise_reduction

此設置項僅在使用電位器而不是旋轉編碼器時才重要，因為這可以補償ADC的值波動，即所謂的噪聲。

設置選項：高;違約;低

例子:

noise_reduction:高

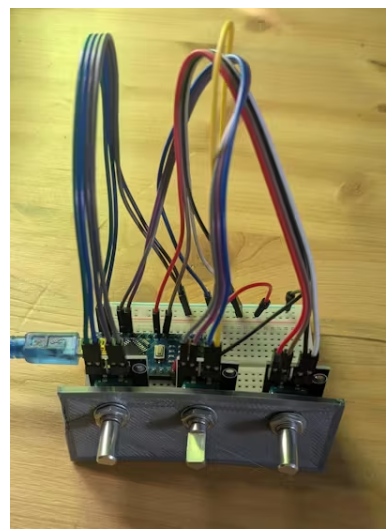

最后，您可以用3D打印機打印一個支架來測試編碼器與面包板的結合。這是一個簡單的支架，可以快速打印并連接到面包板上。歡迎您根據您的想法在CAD程序中調整模型。

結論

現在你可以使用三個旋轉編碼器來改變整體音量，Spotify的音量和你目前使用的程序的音量。您還可以添加更多的旋轉編碼器來單獨控制更多的程序或設備。許多擴展和修改是可能的，這里沒有限制你的創造力。

本文編譯自hackster.io
