下面描述了流程中使用的各個步驟和功能是如何工作的，以及如何對它們進行測試。

星路規劃：

機器人的尋路系統基于A*算法，該算法能有效地計算出有障礙物環境中的最優路徑。該系統實現為分布式架構，其中計算密集型尋路運行在機器人的樹莓派4上，而機器人的TI板執行計算路徑。

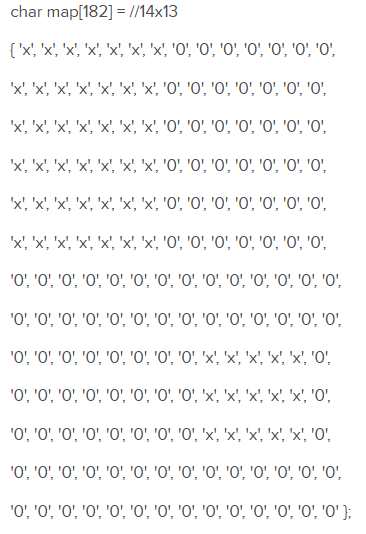

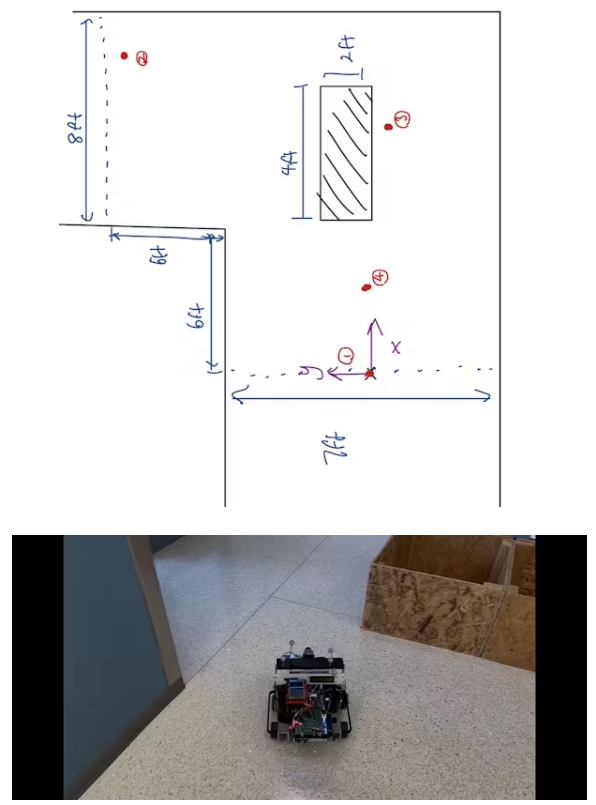

機器人使用2D網格表示在其環境中導航，其中地圖(14英尺x 13英尺的單元)區分障礙物(“x”)和自由空間(“0”)。該映射存儲在反映環境當前狀態的字符數組(map和mapstart)中。當機器人需要計算新的路徑時，它會將地圖數據壓縮成更有效的二進制格式進行傳輸。由于我們的項目是在走廊中執行的，所以我們需要重新創建一個不同于初始代碼的新地圖。走廊的90度角和預定義的盒子障礙物通過在地圖上設置帶有“x”的障礙物來模擬。

當機器人確定它需要一條新路徑(由StartAstar標志觸發)時，尋路過程開始。機器人將其當前位置、目的地坐標和壓縮地圖數據打包在SendAStarInfo結構中，并通過串行通信將其發送給樹莓派4。在此處理期間，機器人暫停其運動(由AstarRunning標志控制)，直到接收到新的路徑。

一旦外部系統計算出路徑，它就會返回一系列避開障礙物的路徑點。機器人處理這些信息，并將路徑坐標存儲在pathRow和pathCol數組中，系統最多支持40個路徑點。使用statpos和numpts等變量跟蹤機器人沿著這條路徑的進程，并使用xy_control函數處理路徑點之間的移動。

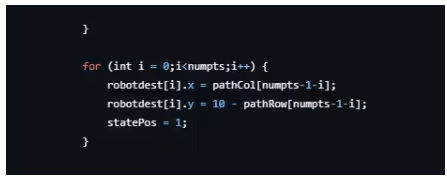

進行了廣泛的測試，以調整尋路參數，確保在各種環境中可靠導航。另一個關鍵方面是在不同的坐標系之間進行轉換。機器人在全局坐標系中運行，而a *算法使用基于網格的表示。這個轉換是通過一個特定的映射過程來處理的，該過程解決了幾個挑戰：反轉路徑序列(因為a *返回從目的地到起點的路徑)，將網格列直接轉換為x坐標，并使用操作10 - pathRow翻轉y坐標系統，以說明網格和機器人坐標系統之間的不同原點。如果沒有這種仔細的坐標轉換，機器人將試圖導航到物理世界中不正確的位置。通過適當?shù)貥蚪舆@些坐標系，代碼確保當機器人執行xy_control()函數在路徑點之間移動時，它準確地遵循由A*算法計算的最佳路徑，同時成功地避開其環境中的障礙物。

機器人的目的地:

機器人陣列與我們在實驗室里使用的非常相似。主要區別在于，Astar算法使用的是標準的robotdest數組，所以為了在Astar之后迭代路徑點，我們需要創建一個新的robotdest數組，并在單獨的xy_control中實現。為了實現第二個控件，我們使用了新的數組、一個新的statpos變量和一個路徑選擇標志來在控件之間切換。

球的收集和整理：

機器人的收球系統基于開關箱結構，使用多個開關箱來設置和控制系統的速度、轉彎、電機控制和延遲。閘門和滑舌由伺服電機控制，伺服電機由控制變量Gangle和Tangle設置，如下圖所示，每40毫秒檢查和更新一次。

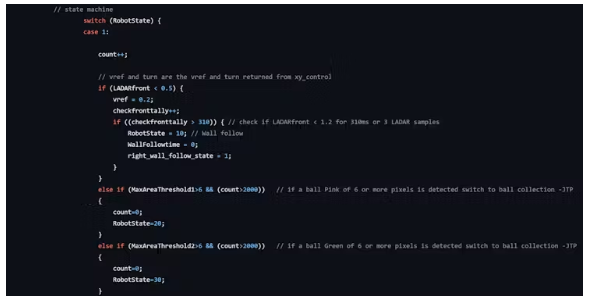

機器人通過使用狀態機來控制機器人所處的狀態以及根據條件采取的行動，從而在各種功能之間進行切換。對于避障、撿球和分揀功能，設置某些參數以觸發機器人狀態根據最小條件變化。機器人的第一個狀態是檢查狀態，檢查機器人上的任何傳感器是否滿足相應狀態的最低要求。第一個檢查是避障，如果機器人檢測到前方6英寸的障礙物，則使用激光雷達傳感器使機器人減速，并切換到右墻跟隨狀態。第二次和第三次檢查，用相機掃描洋紅色和綠色高爾夫球，用OpenMV處理圖像，確定哪個在它前面。當機器人在2秒內檢測到至少6個相應顏色的像素時，切換到粉紅色和綠色，然后切換到案例20和30。

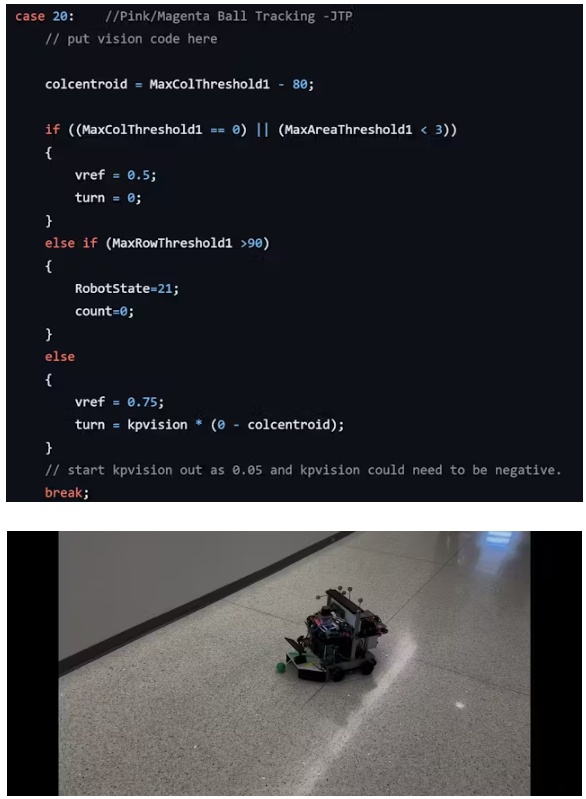

品紅球的球收集和分類在案例20到26中完成，并遵循跟蹤球、決定收集倉、抓取球、關閉門和重置收集器的過程。案例20，如下圖所示，是跟蹤案例，跟蹤并將球居中于機器人前方。在這種狀態下，機器人的相機視覺中心被定義為相機列值的中間的球心。然后，代碼讓機器人遵循一系列if語句，這些語句將設置vref和turn值來跟隨并接近球的位置，直到它在機器人前面的設定距離(由它距離視覺范圍頂部的像素數決定)。

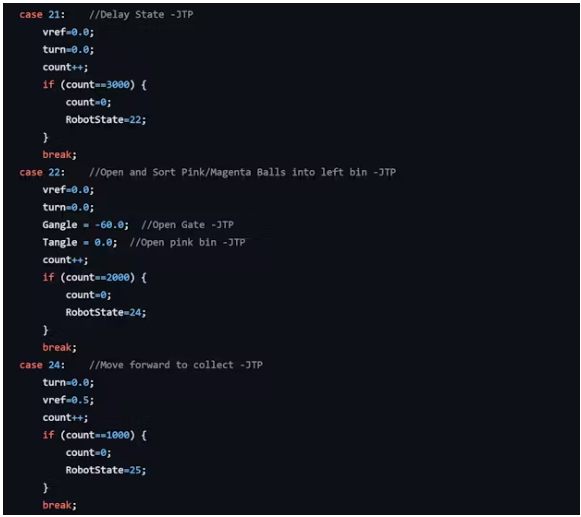

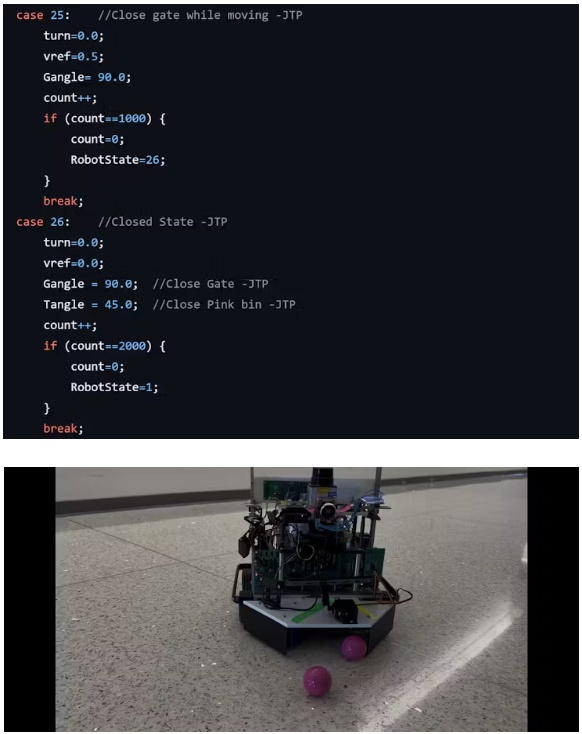

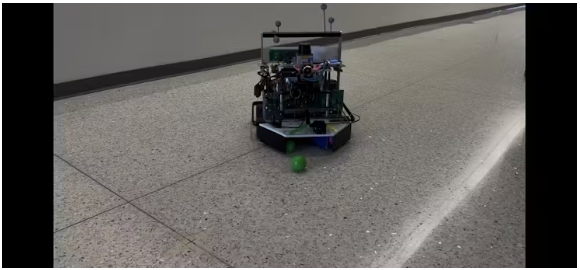

一旦達到最小行閾值，機器人狀態變?yōu)?1，并遵循如下所示的結構。狀態21是一個簡單的延遲狀態，它會讓機器人停止3秒，讓收集箱中的球沉淀下來，防止它們在門打開時滾出。狀態22通過改變控制門的角度打開門，并設置左倉的舌角進行分揀，然后變?yōu)闋顟B(tài)24。在這種情況下，機器人向前移動1秒，然后進入狀態25，狀態25繼續向前移動機器人一秒，同時關閉它身后的門。最后，案例26用了另外2秒來重置舌和門的角度，然后繼續前進并收集更多的球。第二個綠色球的收集過程與此相同，但使用為其設置的顏色閾值，并將收集到的球匯集到正確的容器中。

進行了多次測試，以調整收集、延遲和角度的閾值，并確?？煽亢涂芍貜?fù)的收集過程。顏色閾值是通過將高爾夫球放置在適當?shù)沫h(huán)境中，并使用相機的視覺來捕獲球的圖像，并進行處理以隔離顏色，并考慮燈光和反射的眩光。收集測試具有多種用途，并且有助于對機器人進行故障排除以避免干擾。標準的測試程序是將兩個彩色高爾夫球放在機器人的路徑周圍，看看它如何跟蹤和收集它們。在最初的測試中，門的位置會阻擋攝像機對球的視線，阻止它離開控制狀態，導致它卡在球的前面。為了說明這一點，打開狀態的柵極角進一步打開，以清除相機視野。測試發現的另一個問題是，在收集過程中，由于球在垃圾箱中的動量，一些球會滾出來。因此，延遲情況被添加到收集步驟中，以確保球在收集過程中和門打開時不會繼續向前滾動。為了進一步說明滾動情況，增加了25個程序，以關閉并舀回球到垃圾箱中，以防它們設法向前滾動。最后，當能夠可靠地、重復地按照預期收集各種球，并進行分類，而不被卡住或溢出球時，就可以確定球的收集和分選完成。

四月標簽檢測：

為了允許機器人檢測四月標記，提供了一個main.py文件。唯一需要做的更改是設置runtag=1和set tag。Id <=所需的標簽數。

四月標簽定位：

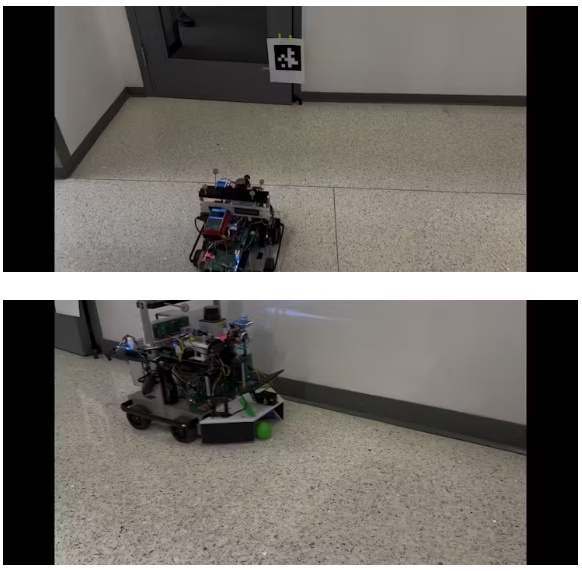

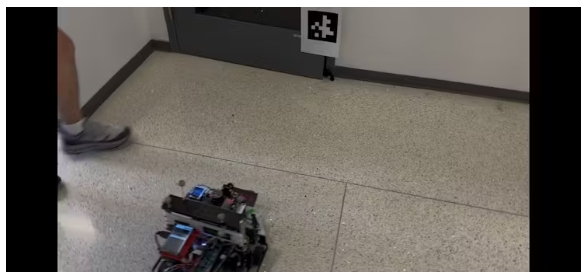

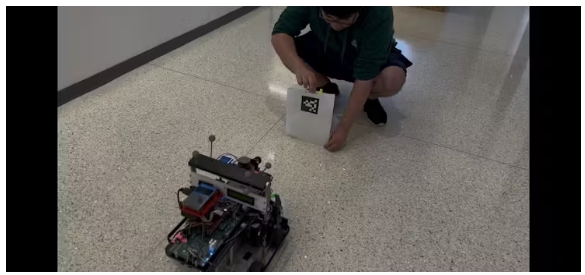

定位算法從檢測航位推算箱結構中的四月標簽開始。如果之前沒有檢測到四月標簽，機器人切換到60號箱子，停止運動半秒，由計數變量計時。然后另一個開關將Robot設置為case 61，其中vref又被設置為1.0半秒(由count變量決定)。這是為了使機器人更靠近四月標簽，以提高OpenMV相機內置的z距離和z角度四月標簽檢測的精度。最后，機器人切換到機箱62，這是四月標簽和相機之間距離計算的位置。

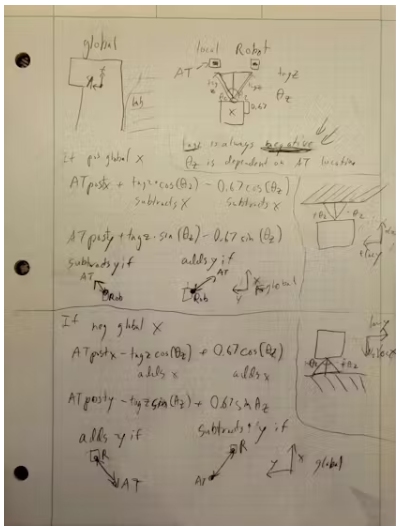

機器人的速度和轉彎速度設置為0。開始對相機和四月標簽之間的z距離進行求和操作(該操作將為負值，因為它將四月標簽視為初始點，而四月標簽視為與該點之間的負距離)。這個總和將持續5秒，之后它將除以被計數的次數(5000次)，由count變量計時，并將比例因子設為12，以便以英尺為單位計算平均值。這個平均值減少了相機在z距離上產生的噪聲誤差。四月標簽的預期x和y坐標在全局變量中設置，并且根據機器人是否面向全局正x或負x方向?qū)⒂嬎銠C(jī)器人的當前位置。這些方程式的詳細描述如下。機器人的當前位置設置為這些計算點，使用x = xpred[0][0]和y = xpred[1][0]來解釋漂移，設置計數器變量，因此標簽不會被重復檢測，然后機器人切換回鋸齒模式。

避障:

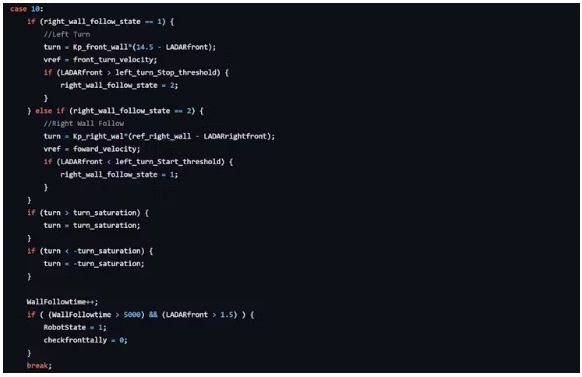

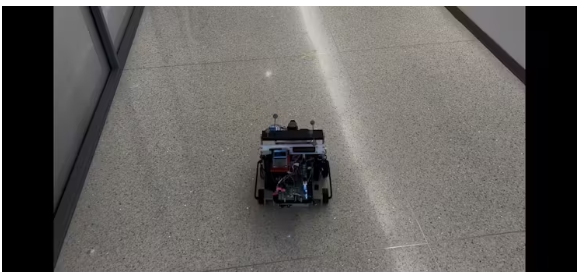

避障遵循一個簡單的右墻跟隨程序，以避免在其路徑上的任何東西。當激光雷達在機器人前方6英寸處檢測到障礙物時，它將一個名為right_wall_follow_state的標志設置為1，并切換到下圖所示的情形10。當標志為1時，機器人將根據前方激光雷達距離向左轉彎，一旦前方距離大于最小閾值，機器人將停止左轉，標志將變?yōu)?。當它為2時，機器人將切換到右墻跟隨，并根據設定的距離和右側前方激光雷達的值平衡與右墻的距離。

旋轉速度受到一個旋轉閾值的限制，該閾值使數值飽和，并防止旋轉過快。如果前方出現低于閾值的另一面墻，機器人將再次轉向并重復該過程，直到整整5秒過去，并且與前方讀數至少有1.5英尺的距離，然后返回狀態1。通過在正方形測試區域中測試正確的墻壁，并在其路徑中放置多個障礙物并測量其避開這些障礙物的性能，可以微調閾值和值。除了激光雷達的前方和右側讀數外，還定義了多個其他范圍，如下圖所示，以便進行其他避障過程或檢查參數。這些值也可以用來調整機器人在走廊和通道的中心。

球的下降:

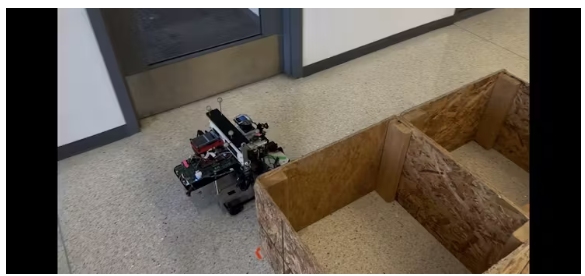

與大多數其他流程一樣，創建了一個案例結構，這次我們在讀取與丟棄區相對應的特定AprilTag時進入了案例結構。這些掉落區域是顏色協調的，所以每個標簽都有自己的盒子結構，可以掉落綠色或品紅的高爾夫球。該結構包括一個方法，一個延遲(防止高爾夫球滾動太多)，一個門打開和舌驅動，一個反向箱，和一個門關閉箱。每個case結構還需要一個標志為‘ 0 ’，在丟棄序列期間設置為1。
