注：這是我提交的Ribbit Power Hop挑戰賽的第2部分，其中包含了我的設計的布局筆記和提示。閱讀之前的項目以了解更多關于設計過程的信息。

對初次提交文件的修訂

在收到評審小組的深刻反饋后，我對我最初的Hackster項目中的初始設計進行了一些修改。

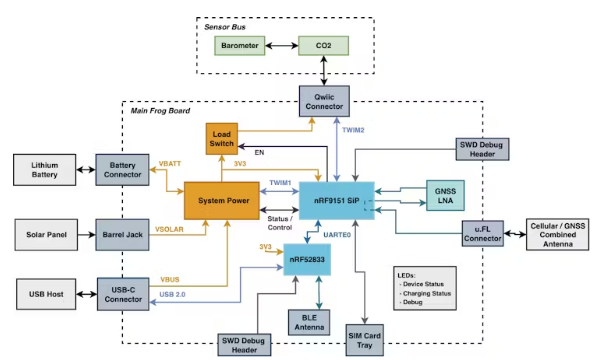

以下是更新后的系統圖：

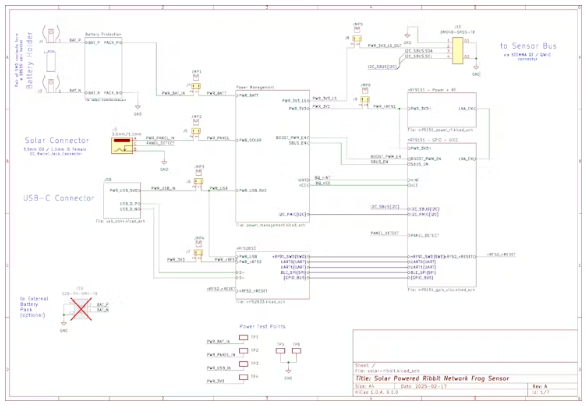

這是最終示意圖的頂層圖：

添加/刪除[+/ -]和修改[~]：

[+] nRF52833配套SoC +藍牙天線，通過USB作為nRF91的串行接口，并通過藍牙提供設備配置功能

[-] FTDI接口——依靠nRF52提供串行接口

[~]電池座的尺寸從14430改為18650，以增加電池容量

[+] JST PH電池連接器允許替代18650電池連接

電池保護電路，提供過流，過壓和欠壓保護

[+]電源軌上的測試點和跳線，用于監測各分系統的電壓和電流

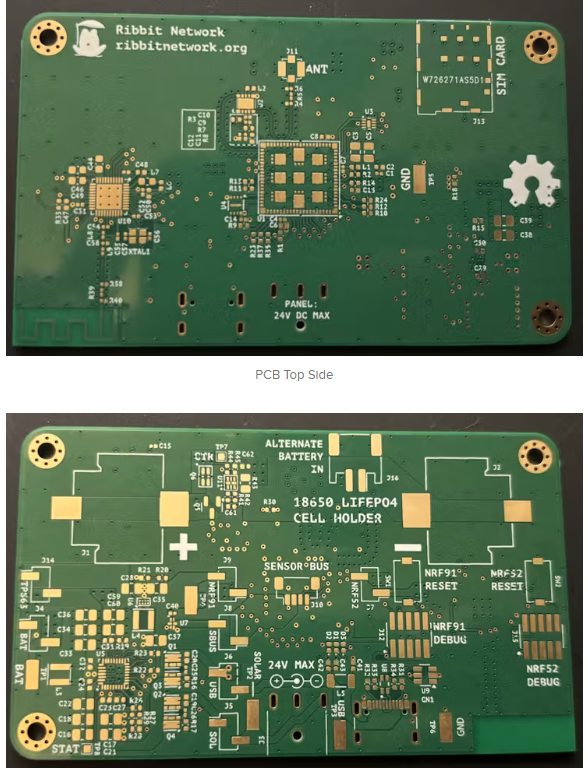

PCB布局

在這里下載布局。這些主要的設計考慮決定了子系統在PCB上的位置：

?盡量減少對敏感走線(RF + USB)的干擾。這導致兩個無線子系統(nRF52藍牙+ nRF91蜂窩)被放置在頂層，相對于底層的噪聲開關電源電路。USB差分對走線在內層布線，由接地面屏蔽頂層和底層。注意確保即使是低速數字信號(I2C和SPI)也被路由到遠離和/或正交的RF走線。在底層，電源電路被放置在離藍牙跟蹤天線盡可能遠的地方。

?連接器輸入(太陽能+ USB-C)并置，以簡化外殼設計。

?其他人為操作的接口(電池座、調試連接器、跳線和測試點)被放置在同一側，以便簡化啟動和調試過程。

?在頂層和底層有大的接地面，在電路板周邊有拼接過孔和過孔，以盡量減少電路板發出的電磁干擾。

?平衡最小的外形因素，同時保持信號暴露，以防需要硬件修改。

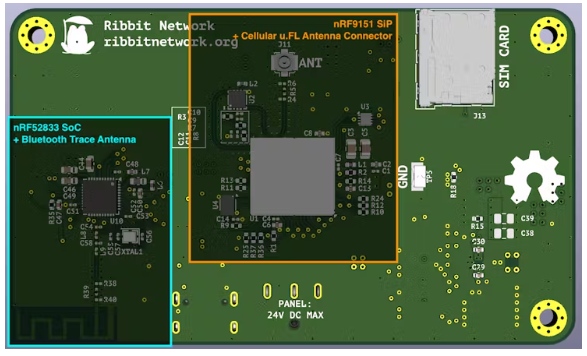

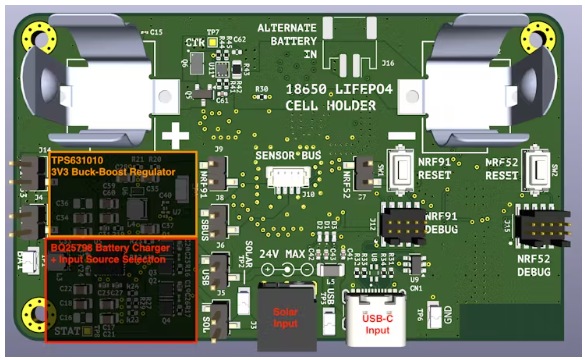

考慮到所有這些因素，我們創建了以下布局：

其他注意事項:

?選擇電路板堆疊是為了確保高速走線的特性阻抗(RF走線為50歐姆，USB走線為90歐姆)，并試圖使設計盡可能地與參考布局相對應。

?根據nRF9151設計指南的建議，功率走線阻抗盡可能最小化，以減少大電流蜂窩工作時的電壓下降。

?因?yàn)檫@塊板上沒有太多的空間來放置測試點，所以許多過孔至少在一側沒有帳篷，作為偽測試點。

層疊:

請注意，在組裝過程中，PCBWay的團隊通知我，2引腳的SMD頭有一個不正確的足跡。這意味著他們不能焊接我指定的零件，我需要購買正確的零件，并在他們到達后自己焊接。

板尺寸

最終的電路板尺寸為84mm x 50mm，大約是一張信用卡的大小。

板子啟動

啟動是測試新組裝的PCB的過程。新項目的板子開發總是令人興奮的，因?yàn)榘遄又皼]有經過測試，所以“這里有龍”。

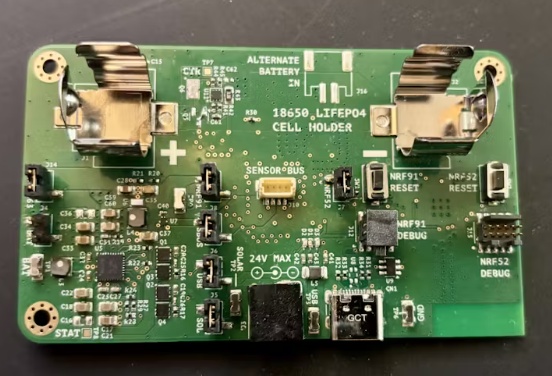

第一步是目視檢查pcb的裝配缺陷，如組件放置方向錯誤或引腳之間的短路。沒有問題，PCBWay在組裝這些電路板方面做得很好!

下一步是測試所有電源軌，首先檢查接地短路，然后用限流電源為輸入供電。

USB電源和太陽能板輸入都沒有問題。不幸的是，有一個神秘的短在電池的輸入，似乎是一個二極管，由于其非線性的電流消耗行為，因?yàn)殡娏飨拗剖切逼隆?

問題原來是Q5，這是一個反向極性保護。該部分的足跡是不正確創建的，導致身體二極管被放置在電池輸入和地。哦。這是一個容易的任務，以消除和短路這(不需要)的組件與一塊電線焊接在正確的墊代替。

在此之后，所有的電源軌道看起來很好，我準備繼續編程的SoC。對nRF52和nRF91進行編程的最佳方法是使用基于Zephyr RTOS的Nordic nRF Connect SDK。如果您習慣于使用簡單的HAL進行裸機編程，那么這肯定會增加復雜性。但是，在克服了學習曲線之后，有許多預先編寫的示例和資源使測試過程更加方便。

每個SoC的一個重要步驟是創建一個Device Tree“board”定義，它定義了Zephyr代碼可以訪問的硬件以及如何訪問它。我花了很長時間才弄明白的一件事是，這塊電路板上的nRF52缺少一個外部晶體。BLE的功能依賴于它，所以一開始藍牙的東西都不起作用。下面的KConfig將nRF52配置為使用內部RC時鐘源：

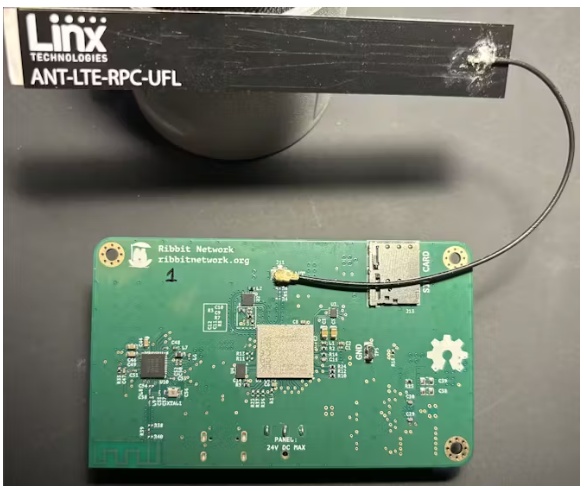

一旦定義了電路板，我就可以加載一個簡單的“Blinky”示例來切換GPIO(連接到nRF91上的LED和nRF52上的一個容易訪問的引腳)來證明編程是成功的!然后是藍牙和蜂窩樣本來測試每個天線的功能。

nRF52的藍牙示例相當簡單。我展示了一個測試信標示例，并使用我的手機作為藍牙監聽設備。我注意到的一件事是，當我在家里走動時，我的藍牙數據包的RSSI與其他一些設備相比似乎有點低，這表明天線匹配可能需要做一些工作。然而，這是一個全新的設計，它在近距離工作得很好。

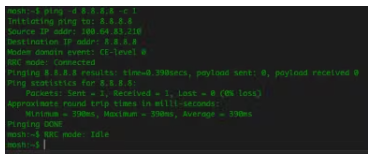

對于nRF91，我發現nRF Connect SDK - Modem shell示例對于測試蜂窩調制解調器非常有用。有了這個外殼，我可以向調制解調器編寫低級AT命令，以確保它被正確配置，我還可以控制內部GNSS模塊，而不必自己編寫任何固件。當我還在學習調制解調器接口庫，只想證明子系統按預期工作時很有用。

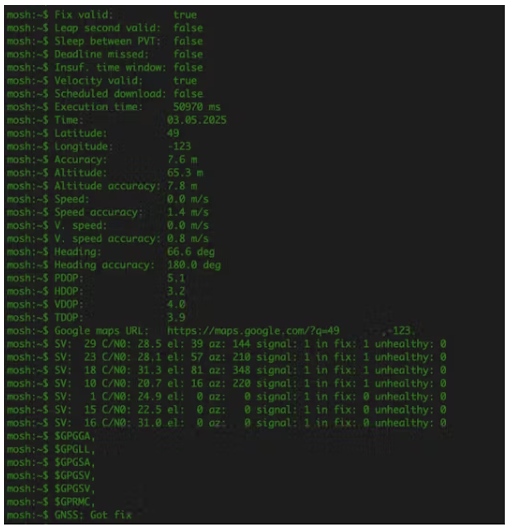

測試GNSS是在室外進行的，有清晰的天空視野，以便快速定位許多衛星。這次GPS測試是在冷啟動的情況下進行的，這意味著目前沒有關于當前GPS衛星位置的可用信息，這意味著通常需要更長的時間才能獲得定位。在這次測試中，我沒有使用Nordic提供的輔助GPS功能。連接時間大約是51秒，對我來說還可以。

請注意，由于設計原因，nRF91沒有直接的USB <->串行設備。nRF91必須將UART消息傳遞給nRF52，然后nRF52將它們轉發到USB接口。USB CDC ACM (virtual COM)端口在nRF52中處理。

最后的測試是測試連接外設的I2C接口。不幸的是，BQ25798和SCD30在Zephyr中沒有內置驅動程序，這意味著需要更多的工作來與它們交互。我能夠使用通用的I2C設備驅動程序根據設備數據表簡單地寫入和讀出所需的字節序列。如果有內置驅動程序，我可以跳過這一步。

兩個I2C總線都是功能性的，并且通過讀取存儲在芯片上的一些靜態芯片ID或版本信息來測試每個設備的連接性。事后看來，我認為我可以使用Zephyr中包含的I2C外殼來更快地測試這些設備。

跟進總結

視覺檢查：OK電源軌道：除了VBAT，不正確的反極性FET足跡造成短到地，OK后旁路nrf91和nRF51 bringing: OKBLE: OK cellular: OKGNSS: OK充電器：OK傳感器總線：OK

更詳細的測試和結果記錄可在此電子表格中的調出摘要中獲得。

功率測試

太陽能裝置的一個重要組成部分是有效地利用入射能量。為了測量效率，我用98 mA @ 6.6V的電源為設備供電。這導致130 mA @ 3.6V的電池供電。輸出功率除以輸入功率得到的效率為72%。我選擇這些電流和電壓值作為輸入，因?yàn)樗鼈兇笾聦?duì)應于為本設計選擇的6V， 1.2W太陽能電池板的規格。輸出功率@ 3.6V對應手頭充滿電的LiFePO4電壓：)。

但是，BQ25798可以選擇使用更低的開關頻率和更大的電感。盡管在初始設計期間遺漏了這一點，但我能夠訂購替換部件(相同的足跡)并將R15替換為4.7kOhms(即在BQ25798 ‘PROG’引腳設置電壓的電阻，配置開關頻率)。這給出了：98 mA @ 6.6V = 647 mW輸入，138mA @ 3.66V = 505 mW輸出?；蛘咝适?8%!

我想我本來希望效率高一點，但是在數據表中沒有指定我在(< 500 mA)下操作該部件的確切操作條件下的效率，因此需要測試。

完全集成測試

為了演示一個完全工作的系統，我基于nRF Cloud Multi Service示例創建了一個新的示例應用程序。這個示例應用程序處理設備配置和與nRF Cloud的連接。我只需要修改應用程序的主線程來對PMIC進行編程，使負載切換到傳感器，并開始對SCD30進行采樣(在前一步中已經完成了大部分代碼)。

我使用了“溫度”傳感器數據類型，因?yàn)橹挥袔讉€(gè)固定的類型內置，我不確定如何設置一個新的。一旦設備配備了nRF Utils通過

該設備連接到nRF云，并下載了一組通過蜂窩網絡傳輸?shù)膽{證。很酷。這是我注冊的設備：

在這個演示中，我修改了HTML，將“Temperature”改為“CO2”，以避免混淆。

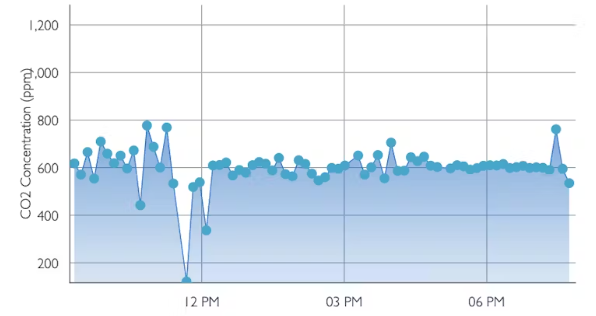

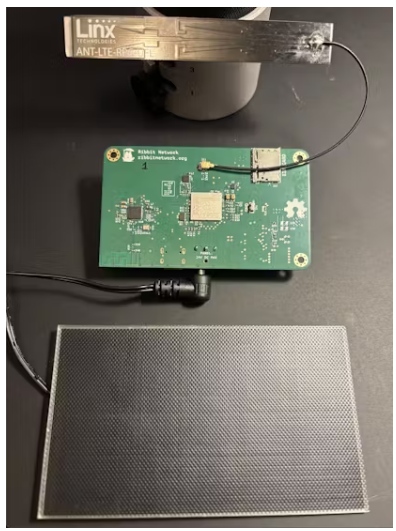

我讓完整構建的Ribbit設備運行了一天，并收集了一些傳感器數據，這些數據報告給了nRF云后端。然后可以在他們的網絡應用程序中查詢。以下是收集到的二氧化碳數據：

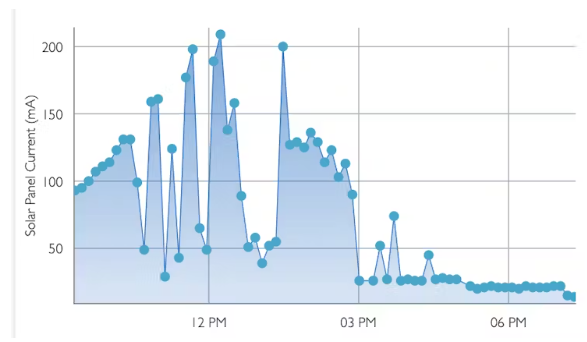

BQ25798的板載ADC允許測量充電電流：

考試那天是陰天。你可以看到太陽能從早上開始緩慢上升，在下午1點左右達到峰值(對我來說是太陽正午)，然后慢慢下降，直到下午5點左右，太陽被一棟建筑擋住了。當云層擋住太陽時，面板上的電流就會下降。這是一個快速的測試，所以我確信面板的位置可以優化，我只是在30度左右的角度。

我很遺憾沒有記錄太陽能電池板電壓(可通過BQ25798的ADC)，這將允許測量在測試當天收集的總能量。面板電壓約為~6V，在10小時內大致平均功率為0.5W。還不錯!

總的來說，這是一個有趣的測試，以證明太陽能電池板的設計收費，按預期操作，并與傳感器正確接口。

集成測試功耗

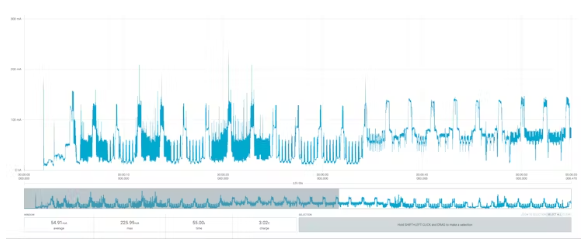

北歐PPKII被用來分析系統在完全集成測試期間的功耗：

上面的功率跟蹤顯示了設備在第一~25秒內啟動蜂窩連接，然后是傳感器讀數。脈沖可歸因于CO2傳感器，它以2秒的間隔(傳感器的默認值)執行連續測量。

上圖數據跡線的平均電流為54.9mA，對應于181mW @ 3.3V的平均功率，理論上可以由太陽能電池板提供的功耗，至少在上面的測試中說明了這一點(盡管如果有很多陰天，就不會有太多的誤差余地)。好消息是nRF9151子系統的功耗可以得到優化，而且可能非常顯著。目前，在沒有進行優化的情況下，nRF9151子系統的功耗為~ 36ma，通過測試可以確定傳感器的功耗為~19mA，而上述測量值為~55mA。根據北歐在線功率分析器，在這個項目的初始設計階段咨詢，nRF9151應該能夠消耗低至平均41 uA蜂窩操作期間，利用省電模式。很大的差異可能是由于在完全集成測試中運行在nRF9151上的許多活動，其軟件基于北歐的nRF云多服務樣本。該軟件樣本始終與蜂窩網絡通信以進行定位，并且不會將自己置于睡眠模式。

已知的問題

正如在啟動部分所提到的，在接收和測試設計后發現的最關鍵問題是：

?SMD 2引腳頭(J4-J9, J14)占用不正確(不能焊接)

?反極性保護MOSFET Q5有不正確的足跡(導致板上短路)

設計中的這兩個關鍵問題都是簡單的足跡修復，不需要對電路板進行重大重新設計。

未來設計建議

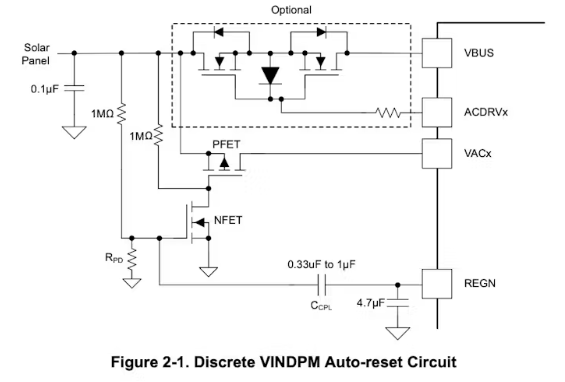

在設計這個電路板的時候，TI發布了一個應用程序說明，實現了一個電路，幫助BQ25798在太陽能條件差和電池電量低的情況下更可靠地啟動。我認為這可以大大提高系統的可靠性，只需要幾個額外的晶體管：
