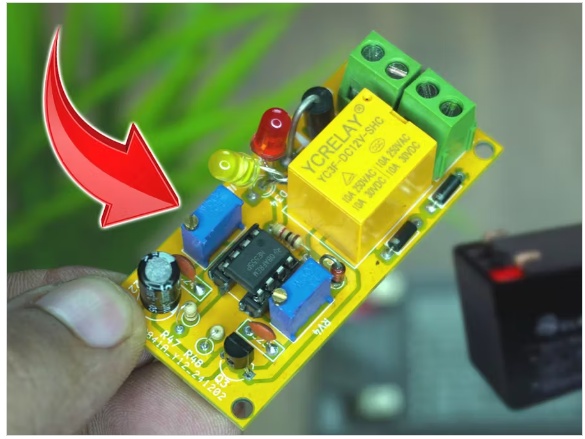

正在尋找一種聰明的方法來為你的12V電池充電而不會過度充電?本項目向您展示了如何使用廣泛使用的NE555定時器IC和一些基本組件構建具有自動切斷功能的DIY 12V涓流充電器。

非常適合鉛酸電池，當電池達到滿電壓時，該電路將自動停止充電，延長電池壽命并減少能源浪費。

組件清單(逐行)

?NE555定時器IC - 1個

?NE555定時器IC - 1個

?1N507二極管- 1個

?1N507二極管- 1個

?1NB62齊納二極管(6.2V) - 1個

?1NB62齊納二極管(6.2V) - 1個

?D36二極管- 1個pc

?D36二極管- 1個pc

?10μF電解電容器- 1個

?電阻器1kΩ - 1 pc

?電阻器62Ω - 1 pc

?電阻器4.7kΩ - 1 pc

?電阻器10kΩ - 1 pc

?電阻器12kΩ - 1 pc

?BC547 NPN晶體管- 1 pc

?12V SPDT繼電器(例如，650-1)-1個

?雙色LED指示燈- 1個

?自由轉動二極管- 1個人

?15V直流適配器或太陽能電池板- 1個

?可選：端子座、外殼

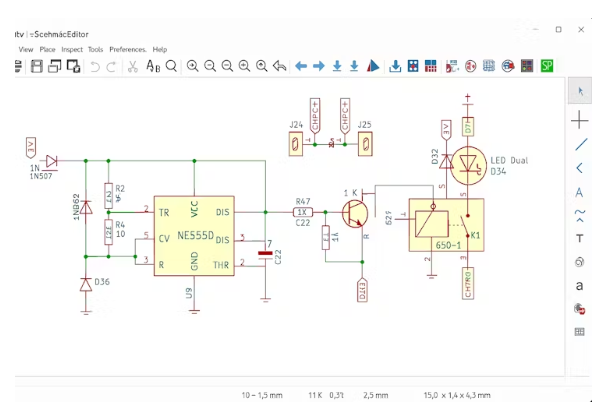

電路概述

本課題采用NE555集成電路作為電壓電平檢測器。當電池電壓低于設定的閾值時，NE555的輸出高，從而激活晶體管驅動的繼電器開始對電池充電。

一旦電池充滿電(通常在13.7V至14.2V左右)，NE555通過電阻分壓器檢測電壓，切換輸出低電平，并通過繼電器斷開充電器，切斷電池電源。

它是如何工作的

電源輸入與調節

?15V直流輸入通過保護二極管和齊納來穩定電壓。

?這可以防止反向極性和電壓尖峰。

NE555比較器模式

?配置為比較器模式時，NE555讀取分壓器電壓。

?如果電壓低于閾值，輸出變高，打開晶體管。

繼電器控制

?晶體管開關繼電器，繼電器將充電源和電池連接起來。

?反激二極管用來保護晶體管不受電壓尖峰的影響。

自動截止邏輯

?一旦電池電壓超過設定值，NE555輸出變?yōu)長OW。

?晶體管關閉，繼電器斷開，充電停止。

測試

?將12V鉛酸電池連接到輸出端。

?用15V適配器或太陽能板為電路供電。

?觀察LED: ON =充電，OFF =充滿。

?一旦充電，繼電器將自動切斷電源。

為什么要做這個項目?

√防止電池過度充電

√全自動-無需手動切換

√工作與太陽能或適配器輸入

√簡單，模塊化，可升級

√適用于UPS，逆變器和應急蓄電池組

最終的想法

這款基于ne555的涓流充電器是一個功能強大的小型自動化項目，適用于任何管理鉛酸電池的人。無論您是運行太陽能裝置還是DIY UPS，這種構建都是便宜，有效且易于復制的。

本文編譯自hackster.io
