把電路板變成講故事的畫布——每一個痕跡、每一層和絲印都成為藝術的一部分

嘿,大家好!我很高興分享我最新的PCB藝術項目，我把電子和設計結合成一個獨特的功能藝術。讓我們開始吧!

如果你一直在關注我，你可能會知道我對PCB藝術品很感興趣，但即使我做過一些作品，但沒有一個是合適的PCB作品，我想說的是，因?yàn)樗鼈兌紱]有真正利用PCB可用的不同層，因?yàn)槲也恢廊绾握_使用這些層，以便為PCB板創造不同的色調，但在這一個，我會說這是一個合適的PCB藝術品。

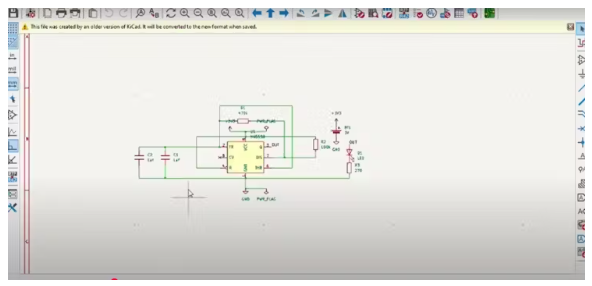

在這個項目中，我設計了那些土狼形狀的PCB藝術品，電路是一個簡單的555定時器電路，在不穩定模式下工作

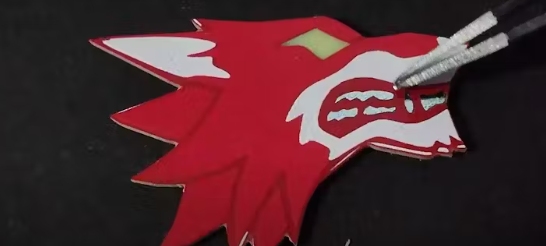

這個不一樣。這個土狼主題的PCB是我認為我的第一個真正的PCB藝術作品。這是我第一次真正使用這些層——銅、阻焊和絲網——來創造深度、對比度和陰影，就像真正的畫布一樣

設計和制造過程

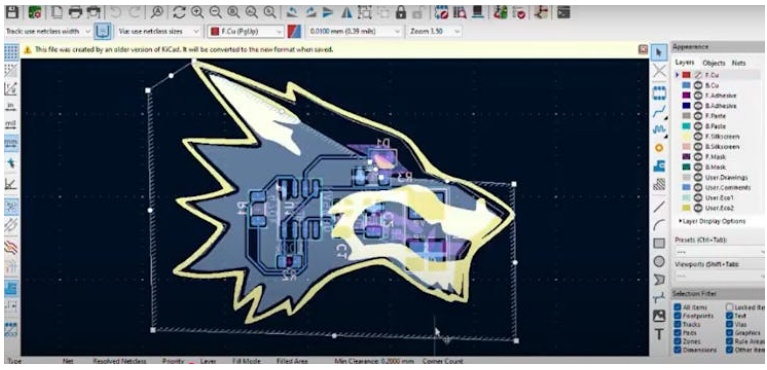

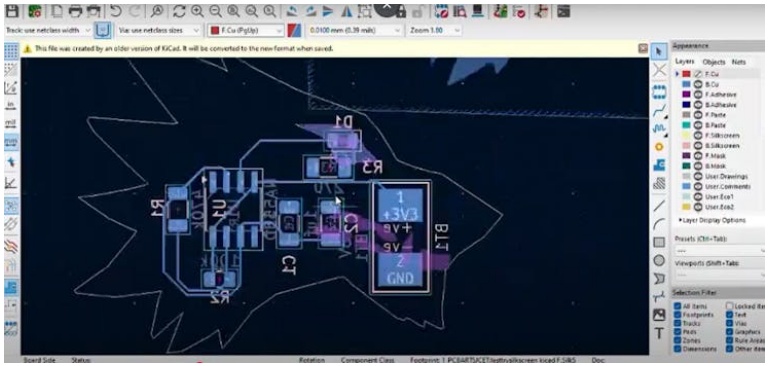

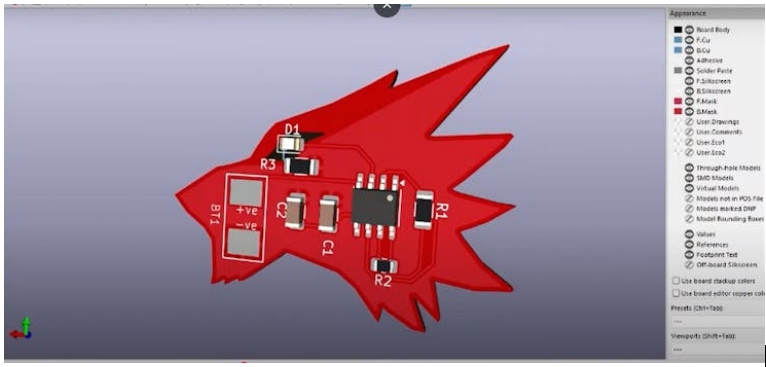

我用Kicad設計了這個PCB。其中一個有趣的部分是安排痕跡和絲印形成最終的藝術品。因?yàn)榘错樞蚺帕羞@些層會給你的PCB帶來不同的色調。

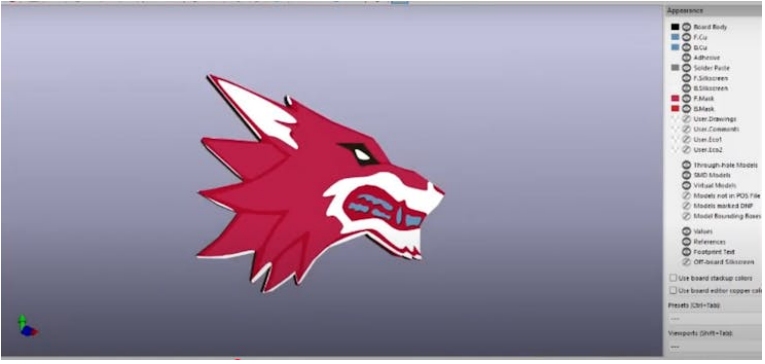

堆疊的層創造了一個美麗的調色板，從最暗的層開始，被掩蓋的玻璃纖維。層變得更輕與掩蓋銅和暴露錫銅層。為了從PCB中創造藝術品，我會利用這些優勢。

圖層顏色識別

?絲網→F.SilkS

?銅→氟銅

?裸FR4→f掩模(倒置)

?牙齒→F.Mask， F.Cu

?暗紅色→不需要，因?yàn)闆]有銅區和焊罩會顯示為暗紅色

一旦設計就緒，我就把它送去制作。

PCB制造——PCBWay

一旦我們的設計準備好了，PCBWay就會接管，確保我們的PCB完美無缺。當我們收到PCB時，我們將進入組裝階段。感謝PCBWay讓這個過程變得順利和愉快!

他們以無與倫比的價格提供高質量的印刷電路板(PCB)。PCBWay是您滿足所有PCB需求的一站式解決方案!

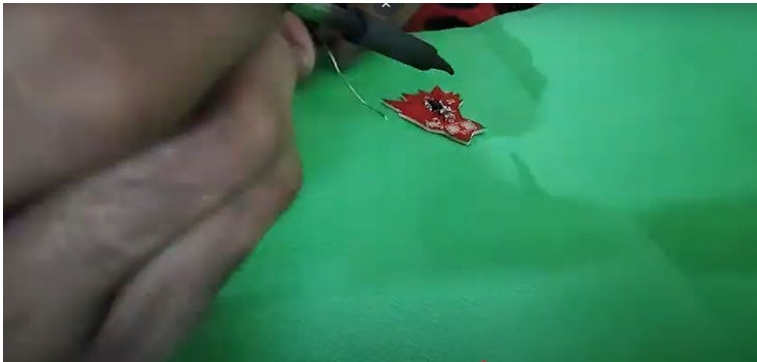

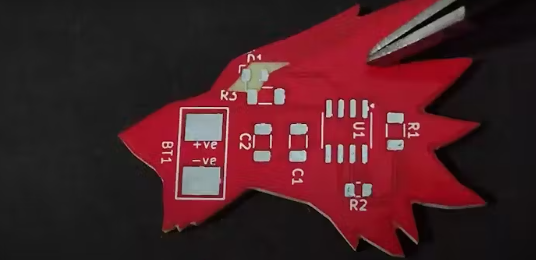

焊接和裝配

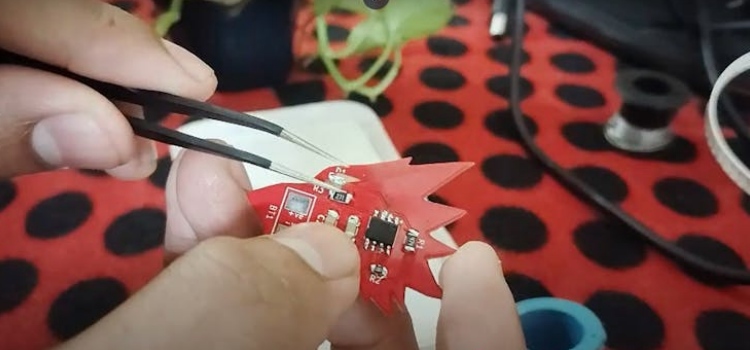

現在是令人興奮的部分-將這個PCB帶入生活!我仔細地焊接了組件，使它既美觀又實用。

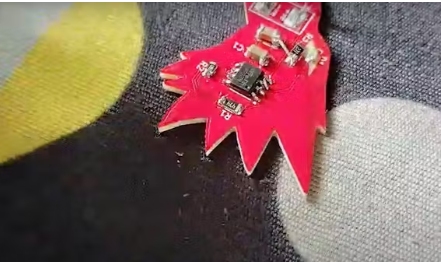

我已經把smd led故意倒過來焊接到電路板上，這樣它就可以通過fr4材料發光

這是我第一次完全使用smd組件制作電路板

我犯了一個設計錯誤，我一直在試圖找出問題是什么，我實際上花了幾天時間，當我檢查板子的連續性時

只有在一個部分沒有連續性，在這個電容器和led之間，當我研究它時，我發現用于地的銅倒沒有完成(我使用銅倒用于地連接)。

這是因?yàn)殂~的痕跡，我安排成分的方式，實際上隔離了那個區域，從銅的流出，我明白我的錯誤，你從錯誤中學習。

警告會在kicad中顯示，但我不小心忽略了它，因?yàn)闀@示與絲印，邊緣等相關的其他錯誤。在設計我們的藝術品時總是會顯示出來，因?yàn)檫@不是傳統的，所以我不小心忽略了它。

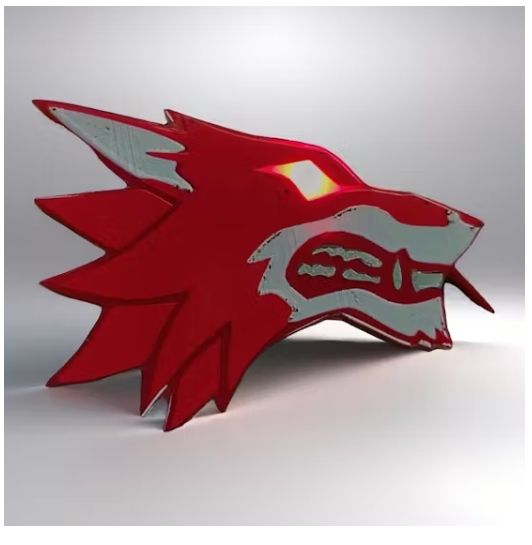

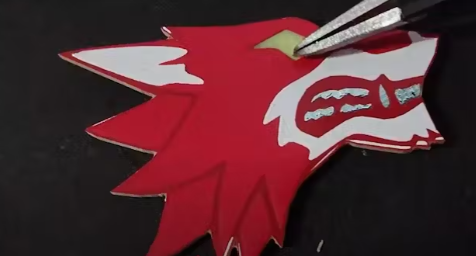

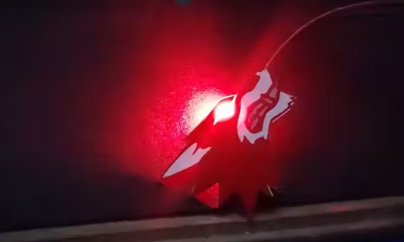

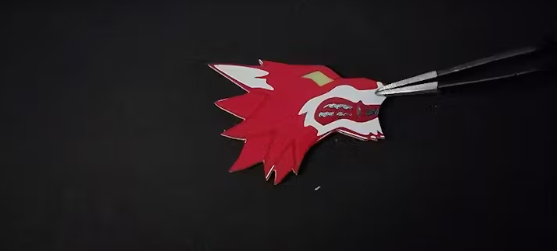

最后的造型

我覺得結果很酷。
