介紹

該項目是一個ESP32 WiFi麥克風固件arduino源代碼(.ino)，可以播放高達96Kbps (12bit @8KHz)質量的現場聲音和聲音。

本項目包含以下文件：

1 - ESP32WiFiMicrophoneFree。ino(主處理程序文件)

2- 項目全局變量和定義文件。

3- AC.ino -項目WiFi設置和配置文件。

4 - MicPage。這個文件包含WiFi麥克風WebApp的腳本。

上傳項目

首先用Arduino程序打開其中一個文件，然后設置如下圖(Board revision和Board type)：

?在做任何事情之前，必須在ESP32模塊之一上設置“Board”。

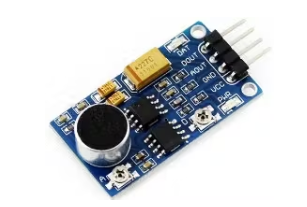

WaveShare聲音傳感器

WaveShare聲音傳感器是一種基于LM386的音頻放大器和傳感器。這個模塊與這個項目兼容。

ESP32 WiFi麥克風原理圖

建議使用標準的3.3V麥克風模塊(如“WaveShare Sound Sensor”)。esp32的ADC引腳(GPIO 33)是音頻信號輸入。在使用WiFi麥克風之前，請構建以下電路之一。

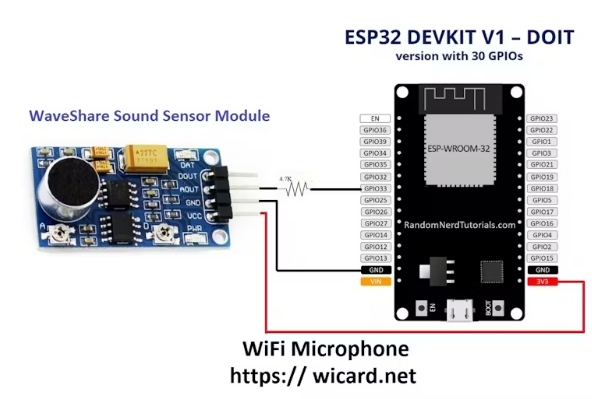

下面是一個簡單的電路與WaveShare聲音傳感器和ESP32 DEVKIT：

ESP32 WiFi麥克風Web應用程序

上傳后，程序?qū)⒆詣舆\行。

然后，板上的藍色LED將被打開。然后你就可以通過電腦或智能手機上的WiFi網絡看到模塊的熱點ssid。

默認SSID為“WiCardMp”，默認密碼為“12345678”。使用web瀏覽器連接并轉到192.168.4.1/config。

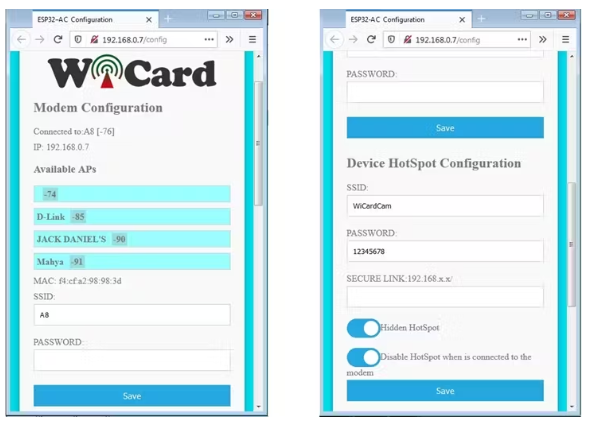

WiFi配置界面：

在“調制解調器配置”部分，您可以查看/編輯WiFi調制解調器/路由器的SSID和密碼，插入后點擊“保存”。在ssid和密碼有效的情況下，模塊將在大約30秒后連接到調制解調器。

?此頁面也可通過模塊的DHCP IP訪問。

在“設備熱點配置”中，您可以設置模塊熱點的SSID和密碼。此外，您可以設置密碼的內部頁面與安全鏈接部分。(例如：安全鏈接是ABCD，根頁面位于192.168.4.1/ABCD/地址)

“隱藏熱點”按鈕將模塊的熱點設置為隱藏熱點，“連接到調制解調器時禁用熱點”按鈕將模塊的熱點禁用，當連接到調制解調器時。

流配置

流配置在“配置”頁面的底部。

使用“音頻流比特率”，音頻流的質量可以設置在72,84或96Kbps。

?為了獲得更高的質量，信號強度必須更高。

“音頻流數據包長度”將流時間設置為5分鐘、10分鐘、30分鐘或60分鐘。

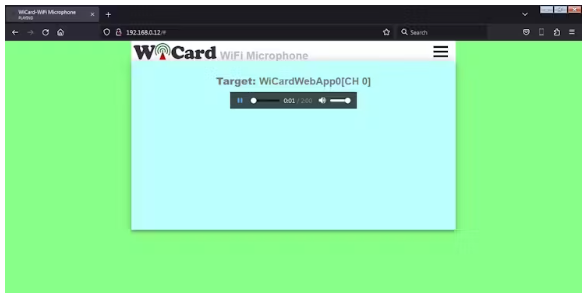

音頻流頁面

該頁位于根地址(192.168.4.1或路由器的給定IP)中，并將接收到的數據從模塊解碼到音頻流。

打開頁面后，等待幾秒鐘加載初始文件。然后點擊“播放”。

此頁面將自動記錄音頻數據到瀏覽器的緩存中。你也可以同時播放音頻和聽音頻。

預設時間為10分鐘。過了這段時間后，您可以刷新頁面并再次記錄。

要直接下載音頻文件，請轉到192.168.4.1/s(或路由器給定的IP)。

*如果您關閉網頁，錄音將被終止。

不要同時打開兩頁。該模塊一次只能處理一個頁面。
