這是一個簡單但功能強大的項目，展示了球形機器人的潛力，以及自己制造一個球形機器人是多么容易。

一切是如何開始的

我一直著迷于非傳統的機器人設計，尤其是球形機器人。它們獨特的外形使它們能夠在任何方向上流暢地移動，導航狹窄的空間，甚至在崎嶇的環境中發揮作用。但是，盡管它們很有吸引力，球形機器人往往看起來很復雜，制造起來也很昂貴。

這就是這個項目的由來。我想證明任何人都可以用一些現成的組件、基本的工具和一點創造力來制造一個功能性的球形機器人。我們的目標嗎?為了展示這種機器人設計的簡單性，多功能性和實用性，而不會破壞銀行。

設計與施工

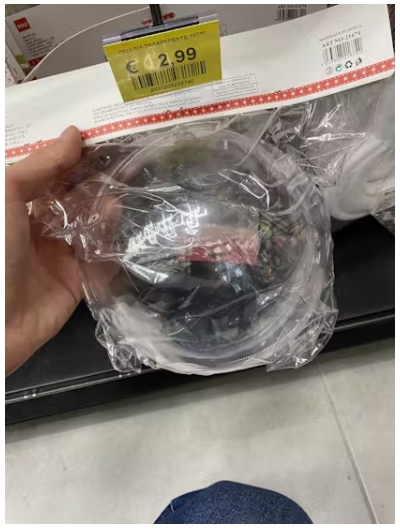

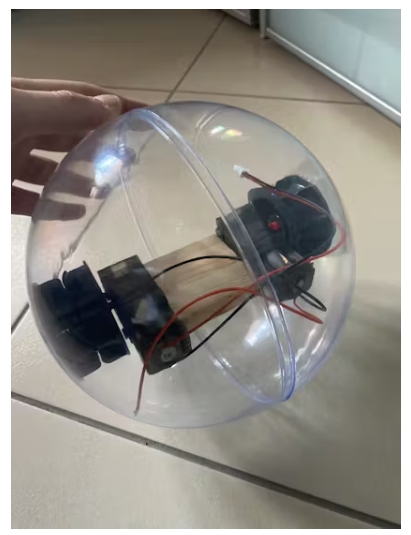

機器人的外殼是一個直徑為20厘米的透明有機玻璃球體。這是一個完美的尺寸：足夠緊湊，便于操作，但足夠大，以容納所有的內部組件。這種透明性也使得在測試和故障排除過程中很容易監控內部發生的情況。

內部結構

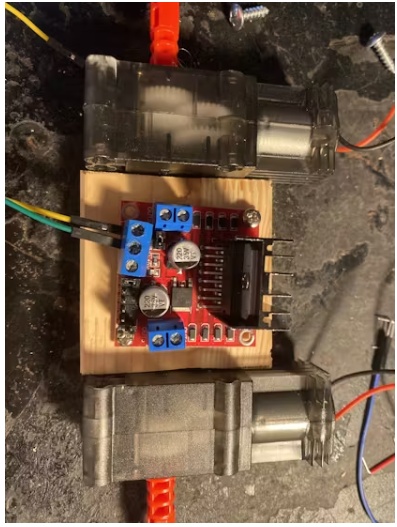

機器人的核心是一個簡單的木塊，尺寸為6x6厘米，作為主底盤。在這個塊上，我安裝了兩個直流電機，每邊一個，用螺絲固定。電動機水平排列，它們驅動內部系統的運動，從而使球體滾動。

在木塊下面是一個加重的元素——一個滑板輪，它有雙重功能：它作為平衡物來穩定機器人的運動，它也有助于將重心向下移動，提高牽引力和控制力。

在塊的背面，我安裝了一個9V電池，為電機和微控制器供電。

電子與控制

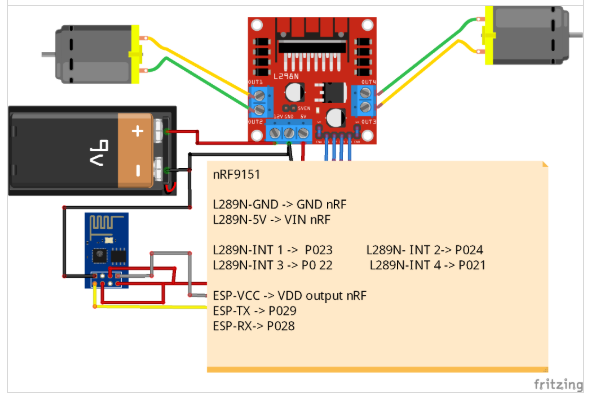

機器人的大腦是一個nRF9151 -一個微控制器處理LTE和GPS，與電機控制通信。它連接到一個L298N電機驅動器，該驅動器控制兩個直流電機。

?單片機：nRF9151 + ESP01

?電機驅動：L298N雙h橋

?電機：兩個基本直流減速電機

?電源：單節9V電池

所有組件都以緊湊高效的布局連接在一起，將重量和空間使用降至最低。

注意：需要將GPIO輸出設置為3.3V

通過TCP進行遠程控制

由于TCP連接，遠程控制機器人變得簡單而強大。ESP-01模塊通過UART連接到nRF9151，創建自己的Wi-Fi網絡并啟動TCP服務器。一旦連接到機器人的網絡，任何設備都可以使用基本的TCP客戶端發送純文本命令，例如/go、/back、/left或/right。

這些命令從ESP-01傳遞到nRF9151，然后nRF9151激活適當?shù)碾姍C(jī)或執行器。這種設置允許完全的遠程控制，而不需要應用程序或復雜的配置-只需Wi-Fi和TCP客戶端。

這使得機器人完全可以遠程控制，不需要額外的應用程序或復雜的軟件，只需要一個Wi-Fi連接和一個瀏覽器。

為什么這個項目很重要

雖然這個機器人乍一看似乎很簡單，但它代表了一個強大的概念：能夠用最少的資源構建智能、移動和連接的系統。球形機器人提供了敏捷性、模塊化和環境適應性的獨特組合。

通過使用廣泛可用的部件，該項目降低了任何對機器人感興趣的人的進入門檻，包括學生、教育工作者、修補匠和創新者。

挑戰與未來改進

當然，沒有一個項目沒有挑戰。平衡內部組件和調整配重需要一些試驗和錯誤。9V電池提供有限的運行時間，Wi-Fi范圍自然受到ESP01功能的限制。

也就是說，我認為這個機器人是一個原型平臺，未來還有很多升級的空間。

顯然，我還將在nRF9151上啟用LTE和GPS功能。

?增加實時視頻流的攝像模塊

?利用人工智能和傳感器實現自主導航

?為直觀的控制創建一個專用的移動應用程序

總成本

最好的部分是什么?整個建筑花了我不到20歐元(約22美元)。這包括電機、微控制器、電池、底盤材料和有機玻璃外殼。這使得該項目不僅有趣，而且對于研討會、演示和教育用途也非常容易訪問。

結論

這個低成本的球形機器人證明了簡單并不意味著限制。只需要幾個部件和一點計劃，你就可以創造出一個功能齊全的遙控機器人，它兼具娛樂性和教育性。

這是進入DIY機器人世界的一個很好的切入點，也是更高級項目的堅實基礎。

本文編譯自hackster.io
