步驟1：設計標志和靠背

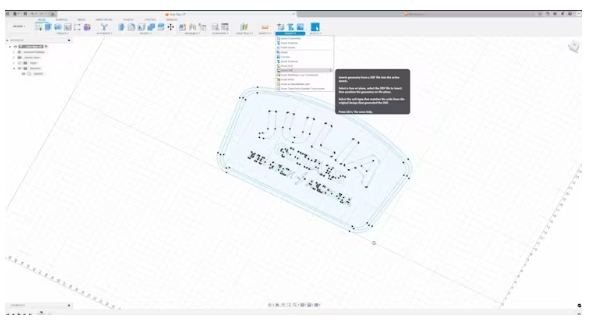

我用Fusion 360設計了我的標識。我首先在Fusion360中導入矢量圖像作為DXF。這將創建一個新的草圖，你可以用它來構建一個3D部分。我將圖紙按比例放大，使其大約為28“x 17.5”。您可以選擇坐標空間原點作為縮放點。

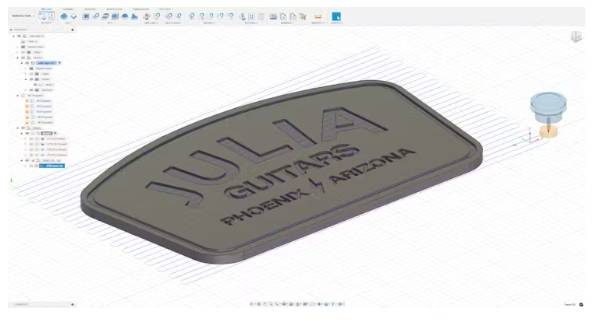

接下來，我擠壓形狀的輪廓0.75”。最好是向下擠壓，這樣你的其他操作(比如插入字母)就可以從模型的頂部開始。

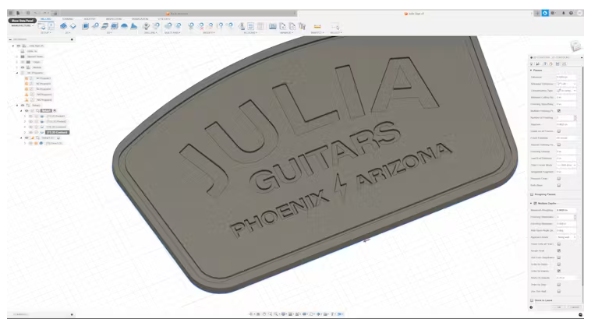

為了完成這個標志，我通過創建另一個擠壓操作插入字母和輪廓，并插入一個負片。25”。確保將操作設置為“切割”。

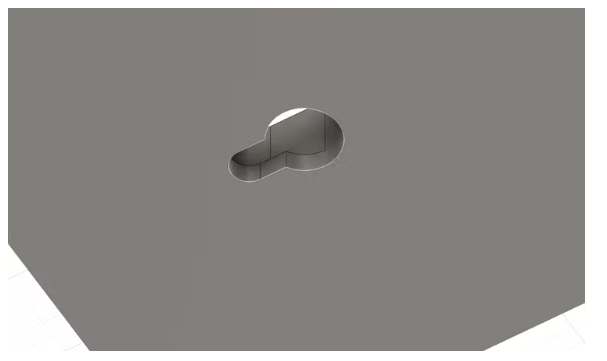

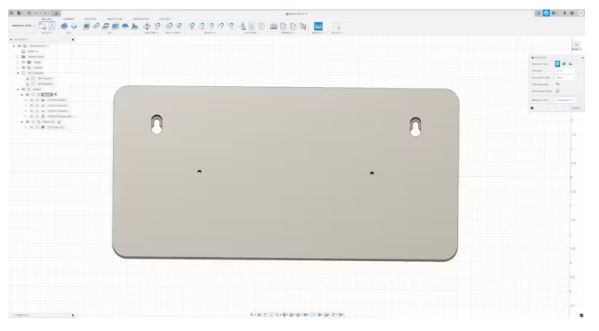

對于后臺，我用一個簡單的正方形和兩個橢圓形的螺釘安裝點做了一個草圖。我創建了另一個圓圈和一個較小的橢圓形來插入螺釘，以防止標志從墻上掉下來。

我使用相同的擠壓/切割操作來創建這個部分。這一次，我擠了起來，這樣我就可以做一個0.125英寸的小槽。

步驟2：工具路徑

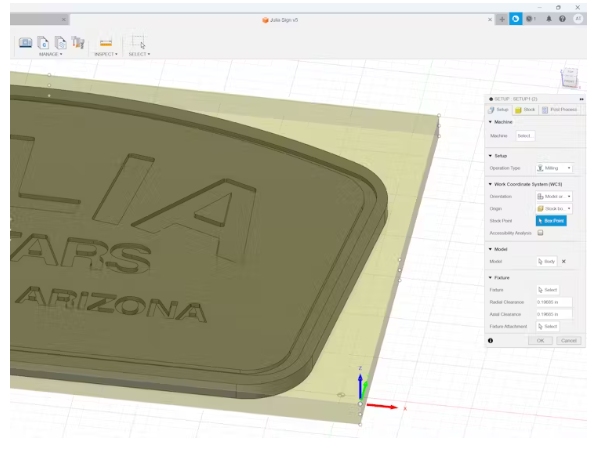

刀具路徑告訴CNC如何從原材料中切割零件。首先，我創建了一個設置，并配置了我的機器和庫存。我使用固定尺寸功能將庫存設置為30“x 18”和0.75“厚(我們將在另一個步驟中構建它)。我將索引點設置為右下角，Z軸指向上，Y軸指向模型的上邊緣，X軸指向右邊緣。確保選擇你的部分作為模型。

我創建了一個面向操作作為第一步，以確保標志的厚度是正確的。我使用了0”偏移量，稍后在cnc加工零件時將設置Z偏移量。我添加了一個小路徑擴展，以確保我覆蓋股票。在這次作業中，我使用了1.25”的鋪面鉆頭。

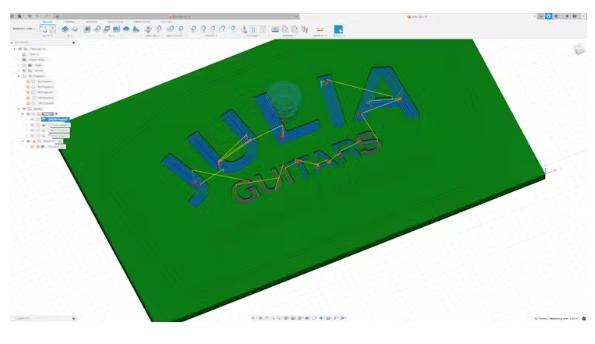

接下來，我復制了設置并刪除了面向操作。我創建了一個新的2D口袋操作，并選擇了大字母的內部。我使用了0.25”的上切鉆頭，并將工具路徑配置為兩個0.125”的深度。然后我用0.125“上切位和0.0625”的兩個通道為小寫字母創建了第二個口袋。

最后，我添加了一個2D輪廓操作來切割標志的形狀。我添加了標簽，并在0.0625的深度使用了0.25”的上切鉆頭。我用了兩次結束傳球來確保我們有一個干凈的邊緣。

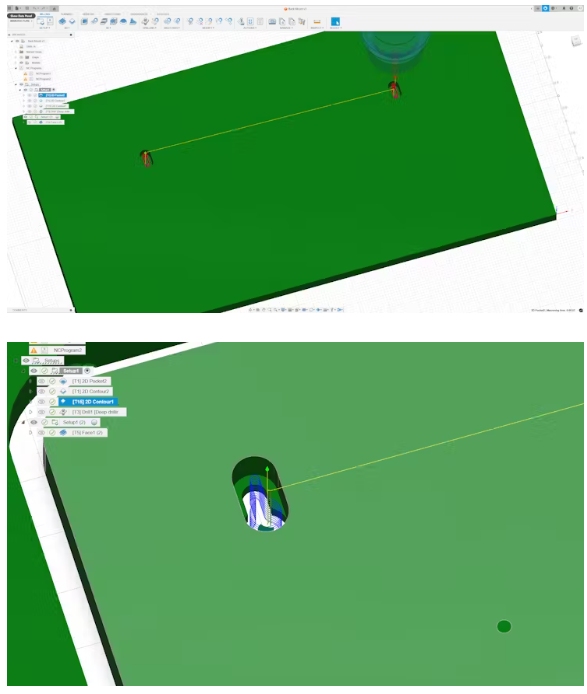

對于背襯件，我使用了類似的2D輪廓與0.25“上切位的輪廓。在螺孔內部有一個2D凹槽，在螺槽上有一個2D輪廓，帶有0.125“上切鉆頭。

步驟3：制作庫存

對于這個項目，我使用了一些不錯的4/4 x 9“卷曲楓，我從一個朋友那里得到的。我用滑動人字鋸剪下2x30“的標識和1x14”的靠背。

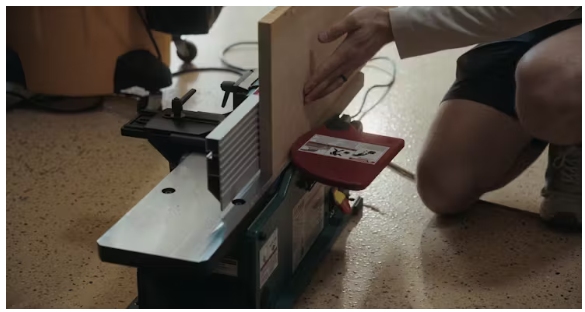

我用我的工作臺接頭接頭的邊緣，將膠合在一起的標志。

然后我用一些管夾把兩個30“的碎片粘在一起。

步驟4：數控加工

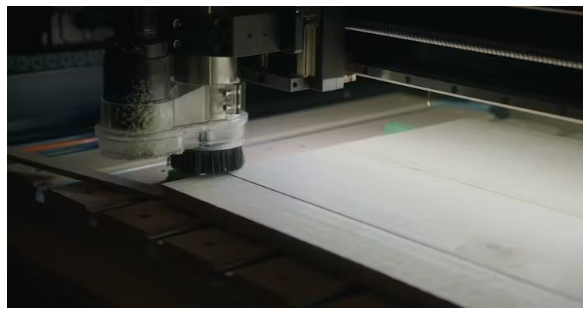

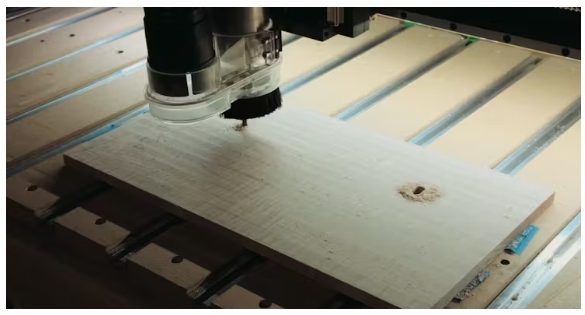

接下來，我把庫存帶到我的CNC。我用一些壓力鉗把電路板夾在CNC上。你要確保夾子是低于木材的表面操作的頂部。

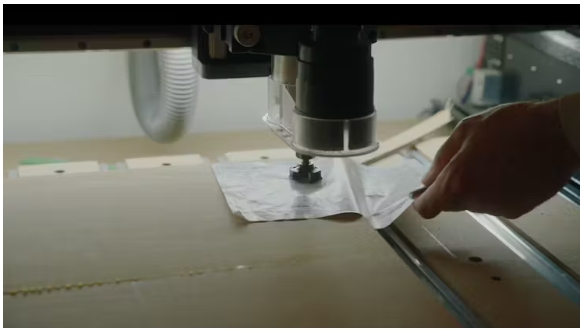

我首先將我的機器的索引設置在零件的右下角。我移動鉆頭，直到它位于角落的中心，并設置X和Y軸。然后我移動它，直到它懸在零件上，并設置Z軸，使它比零件高一張紙的厚度。我將把鉆頭從零件上移開，并將z指數更改為0.02“低，以便堆焊操作修剪掉頂部的一些材料。

我將運行此操作，直到材料是平的，然后翻轉部分，并再次這樣做，直到我們達到0.75“的最終厚度。

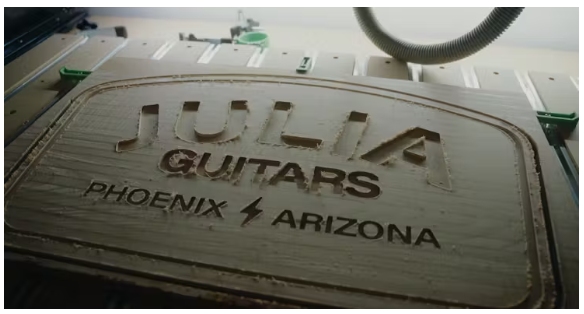

接下來，我將再次將索引設置為相同的角落，并開始第二個設置，其中包含2D輪廓和口袋操作。我將在操作之間交換位。我的Shapeoko 5 Pro上有一個Z-index偏移傳感器，所以我不需要每次手動重置Z-index。

我會對出資人重復同樣的過程。

步驟5：油和LED

接下來，我用一些黑色丙烯酸顏料填充字母，用120砂紙打磨頂部，然后用220砂紙打磨。

當油漆干了，我用一些Osmo PolyX油使卷曲的楓木流行，并添加一層保護的標志。我對出資人也做了同樣的事。

當兩者都干了之后，我把靠背放在標牌背面的中央，然后把它擰進去。你也可以使用木膠，但要確保在上油之前這樣做。

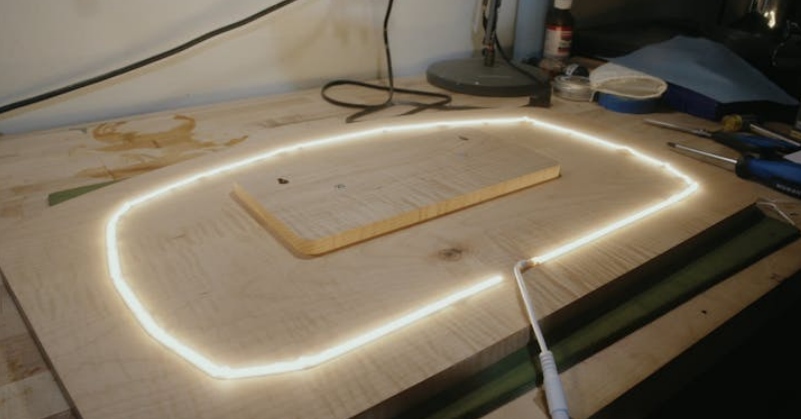

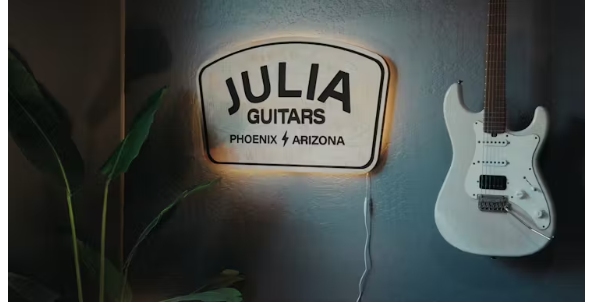

最后，我用LED燈自帶的粘合劑把我的LED燈條添加到標識的背面。我把它剪到一定長度，然后把它打開。
