前言

在5G無線通信中，面臨在單位時間內傳輸更多比特?cái)?shù)的場景。在給定的誤差性能下，每Hz.s需要傳輸更多的比特信息。通過微小區、MIMO和類似WIFI的本地傳輸方法，5G的革新提升了信噪比（SNR），成為傳輸更多比特的關鍵。合適的編碼和調制方法可以使SNR進一步增加。遺憾的是，到目前為止，很少有編碼方法能夠充分利用更高SNR。

為此，1975年，James Mazo從奈奎斯特的研究中發現了一個簡單但令人驚喜的發現：超奈奎斯特傳輸（FTN），這種領先方法有著將傳輸速率提升一倍的潛能。

那么FTN到底是什么，怎么定義，有何特點，看看Anderson博士怎么說。

5G通信中的超奈奎斯特傳輸

FTN信號簡介

1975年，James Mazo當時正在研究數據傳輸正交脈沖，即可以獨立檢測的脈沖。Nyquist的結果表明，限于1/2 THz的脈沖不能以比T秒更快的速度傳輸，并普遍假定，更快的傳輸速度將增加檢測器的錯誤率(奈奎斯特定律)。Mazo發現，即使脈沖傳輸速度提升25%，這種錯誤增加也不一定會發生。這樣確實會存在一個缺陷：當前的脈沖在檢測器上造成了符號間干擾ISI，要求更為復雜的檢測。但是，可以以相同的錯誤率多發送25%的數據，而不增加帶寬。

Mazo的快速脈沖想法沉寂了30年，但其他有趣的、有時令人困擾的問題開始出現，得到了許多研究人員的關注。大多數傳輸方式使用正交脈沖，但是其中存在損耗嗎？準確地說，信道容量和信號頻譜之間有什么關系？信號整體的平均功率譜密度（PSD）似乎起了重要作用，而不僅僅是其單個度量帶寬?？梢詫y帶的信息歸于PSD主瓣和信號集的阻帶，并且存在阻帶中攜帶重要信息部分的傳輸方案。其他有很多研究為關于信號帶寬、能量和誤差性能等關系的理論，但其中一些正在被使用的理論架構似乎違反了香農極限。

將這些問題的解釋被歸為某一體系內，稱為FTN傳輸?，F(xiàn)在，它包含了傳輸、帶寬和能量等整體考量，提出了編碼方案，也澄清了一些問題。整體考量從信號PSD開始：通道和阻帶形狀是固定的，數據由脈沖攜帶，但它們可以是非正交的。當脈沖非正交時，香農極限的修正計算使限制更加寬泛，它取決于PSD，并僅在特殊情況下，才被定為傳統的教科書式極限（香農公式）。

到目前為止，編碼意味著在非正交脈沖之前形成一個簡單的卷積碼，然而FTN編不編碼均可。在幾種編碼方案中，編碼FTN是唯一能夠在每Hz.s內高比特?cái)?shù)條件下穩定高效工作的方案。FTN方案將十分接近香農極限，比簡單的調制加編碼方案更接近。

下面拋磚引玉，給出FTN的定義以及相關結論，對于FTN的詳細探討，感興趣的讀者朋友可以參考文獻[1-7]。

FTN定義

關于FTN信號，信號檢測理論和香農信道容量對其都有有趣的探討。

大多數數據傳輸工作原理是通過調制一系列形狀為h(t)的脈沖序列符號u1，u2，...，形成信號

稱之為線性調制。每個符號時間（T秒）出現一個新的脈沖，h(t)和u_n都有單位能量_，E_s是符號能量_。

FTN的定義如下：保持其他條件相同，通過縮短符號時間T到τT（τ < 1）來加速脈沖的出現。這就造成：

這種形式與之前有相同的 PSD，但是其每秒能夠多攜帶1/τ個符號。實際上，在所有的線性調制中，初始h(t)關于T是正交的，意味著對于任意整數n不為0，積分

當無其他u干擾時，對h匹配濾波和適時采樣能夠得到u_n的最佳估計值。事實上，作為一個重要性質，沒有帶寬小于1/2T Hz的脈沖；最窄脈沖為：

頻率1/2T Hz被稱為正交信號的奈奎斯特極限。加速因子τ小于1時，h與τT不正交，無法做簡單檢測，此時的最佳檢測器是網格解碼器。

FTN信號可以從任何h(t)開始，無論T是正交還是非正交，但是通常從正交h開始。這種脈沖的另一個特性是它們?cè)趲?/2T處降低3dB，并且它們的功率譜關于這個中途點是反對稱的。通常，使用的這種脈沖是根升余弦（根RC）脈沖，其中|H(f)|2是以1/2T的升余弦波形。

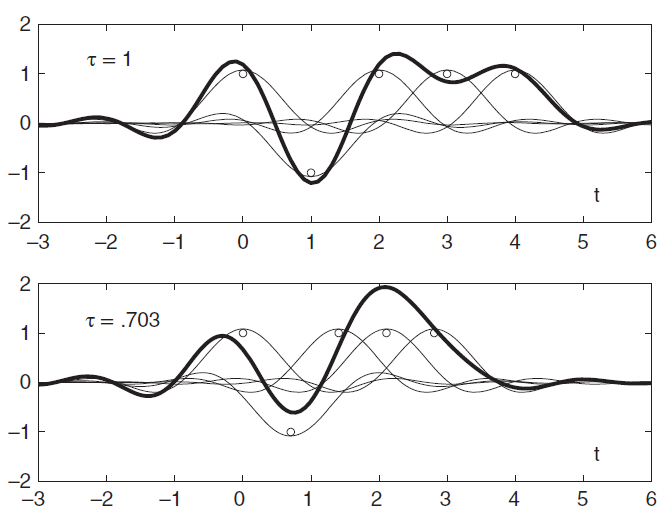

對于30%根RC脈沖，如下圖所示的兩個s(t)，一個是簡單的線性調制，另一個來自FTN定義式，τ=0.703。兩者發送的二進制符號{1，-1，1，1，1}，可以看出，二者信號相似，除了其中一個縮短了0.297。

更多關于FTN現象的討論，可進一步了解，這里給出一個術語：Mazo極限。

比特密度

FTN需要謹慎定義時間和帶寬。任何傳輸方法中，測量時間越快，每秒發送的比特信息越多，帶寬越大。時間和帶寬相互折中，受限于單一的時間-帶寬資源內，無法兼顧。測量信號效率的方法正確方法是“/Hz.s”。用消耗的時間和帶寬的乘積來歸一化，將其稱為數據比特密度。單位為bit/(Hz.s)。

通常將信號方案分為兩組：

（1）低于2bit/Hz.s：寬帶方案

（2）高于2bit/Hz.s：高能方案

信道容量的本質是，比特密度高于2bit/Hz.s時，不可避免地要使用高能方案。當可以達到高SNR時，采用高能方案；反之，則必須使用寬帶方案，例如空間通信。在給定SNR和誤差性能條件下，F(xiàn)TN旨在提升簡單方案的比特密度。

編碼、調制和離散時間模型

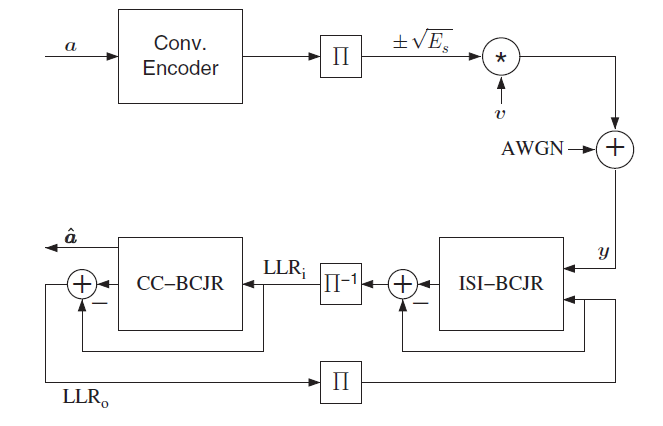

下圖給出了編碼FTN傳輸?shù)哪Ｐ汀?/span>

橫跨頂部的是碼率為r的卷積碼編碼器、交織器和碼間串?dāng)_裝置。其余部分模擬了通過使用離散時間響應序列u的實數卷積來實現FTN脈沖傳輸?shù)男Ч?/span>

上部分是標準慣例的ISI信道：解交織器可以將長的ISI打碎成短片段以使其更容易被卷積碼譯碼。圖中的下半部分是新建的，它是一個迭代接收機（稱為Turbo均衡器）。這里有兩個軟輸出網格解碼器。一個是ISI解碼器，試圖消除ISI；另一個是標準軟信息卷積解碼器，試圖檢測發送碼字。每個調制符號，以對數似然比（LLR）的形式，產生符號的軟估計。針對二進制情況，LLR定義為：

其中，LLRin是觀察到的先驗LLR；y是信道觀測數據。當u_n的條件概率不在1/2附近時，LLR(u_n)給出有利符號，幅度給出其近似對數誤差概率。每個解碼器將其計算的LLR傳給下個解碼器，在一系列迭代后，收斂于一個精確的數據估值。

上圖如果去除卷積碼（CC）編碼器和CC解碼器，將會變?yōu)橐粋€(gè)未編碼系統。僅包含一對FTN調制器（v卷積）和解調器（ISI解碼器）。這個未編碼系統不需要迭代解碼器。調制器接收所有可能的符號序列——在未編碼的FTN中，它們直接是數據本身——并產生所有可能的速出s(t)。編碼系統選擇其中的一部分，但不是全部，形成信號碼字集。這部分有卷積解碼器執行，并在接收機端查找與系統傳輸信號相近的碼字集。香農發現，這個方案在原則上是可以得到信道容量的。

調制器和碼字之間的區別不是調制器有不相關的信道輸出，F(xiàn)TN調制器的輸出是相關的，并且解調器通常需要網格解碼器。

FTN的香農極限

1949年，香農給出了AWGN信道的容量公式：

其中，P為總功率；N0/2為噪聲的PSD；W為帶寬，區間為[-f0-W,-f0]U[f0,fo+w]Hz。只有具有從正弦脈沖中產生的信號具有該平方PSD，用下標“sq”表示。這就是我們常說的香農公式，教科書中都是以此公式為標準。它可以擴展到任意的PSD（|H(f)|2，在（-∞，∞）上的單位積分）；在大小為df的帶寬中，功率為2P|H(f)|2df。上式中的WN0變?yōu)镹0 df，容量變?yōu)?/span>log2[1 + 2P|H(f)|2/N0]。積分得到的PSD容量為

一些研究表明，如果一個平方PSD和一個只服從正交脈沖反對稱條件的信道具有相同的P和3dB帶寬，則C_PSD總是大于C_sq。這表明，相比于之前的帶寬損失，在超過1/2T Hz的頻譜擴展中具有更大容量。這個“阻帶”容量隨著功率的增長而變得十分重要，因?yàn)樵赑SD容量公式中成對數放大。

帶寬縮放的影響仍然需要消除，此時將以bit/(Hz.s)而不是bit/s來表示容量。

小結

FTN可以定義為時域上間隔更短、以使它們不再正交的脈沖。如果我們將這個想法擴展到頻域上的子載波，那么它們將不再相互獨立。從深層次看，F(xiàn)TN是關于非正交元素組成的編碼信號的性能。帶寬和頻譜波形在FTN信號中發揮著重要作用，需要認知考慮。

香農理論表明FTN信號通常具有更好的香農極限。實際應用中，在帶寬高效利用的條件下，就SNR而言，該極限比奈奎斯特信號好幾個dB。

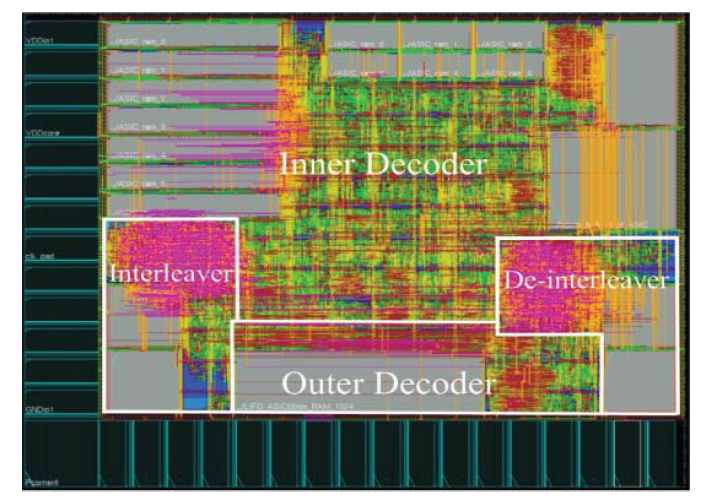

FTN可以與糾錯碼結果相結合，形成以每Hz.s高比特?cái)?shù)的真實波形編碼方案。這比簡單的編碼和調制組合更有效。當然，額外付出了復雜性的代價，目前只有迭代檢測方案，但只要信號傳輸時的SNR高于迭代檢測閾值1dB左右，此方法仍然相當有效。2012年，Dasalukunte等人已經實現了該情況下的多載波芯片,目的是創建一個OFDM的競爭對手。

雖然FTN提出已經40多年了，但是近年來它的許多含義才被真正理解。實際的傳輸系統具有頻譜旁瓣，對于這種情況，F(xiàn)TN提供了更優的香農極限。在典型高階符號調制中，它與標準教科書中的極限之差更大。FTN方法利用非正交脈沖和子載波，包含有符號間和載波間干擾。

更多關于時域FTN的接收器設計、BCJR算法、迭代解碼、最佳收斂設計、二進制/四進制FTN編碼、頻域FTN信號等內容，可參考下列文獻的描述。
