參考信號

為了便于多徑通信信道的估計和可靠的通信/控制信道的相干檢測，OFDM系統利用了參考信號(或?qū)ьl子載波)。導頻子載波在時間-頻率資源網格上的導頻位置上提供信道頻率響應的估計?？梢允褂貌逯导夹g(shù)估計其他時頻位置的信道。利用預定義的導頻子載波估計信道矩陣，可以均衡信道的影響，減少接收到的資源塊的噪聲和干擾影響。NR規范包括幾種不同類型的參考信號，它們以不同的方式配置和傳輸，用于接收設備的不同目的。

雖然無線電信道的完美知識可以用來找到系統性能的上界，但這種知識在實踐中是不可獲得的，需要經常估計信道。信道估計可以通過多種方式進行，包括使用無線信道的頻率和/或時間相關特性，盲信道估計或基于導頻的信道估計，以及自適應或非自適應信道估計。非參數方法試圖估計頻率響應而不依賴于特定的信道模型。相比之下，參數估計方法假定某一信道模型，并確定該模型的參數。前一章討論的空時和空頻相關函數是信道的具體特性，可以納入估計方法，提高估計的質量?；趯?dǎo)頻的估計方法是OFDM系統中最常用的方法，適用于發送方向接收方發送一些已知信號的系統。

在5G-NR中，常用的參考信號有：DM-RS、PT-RS、CSI-RS、T-RS、S-RS等。

1

DM-RS（解調參考信號）

DM-RS在NR中的主要應用是估計物理信道相干檢測的信道系數。在下行鏈路中，DM-RS用于信道估計，與PDSCH采用相同的預編碼；因此(發送側)預編碼對接收端是透明的，并被視為整個信道的一部分。信道估計精度和DM-RS密度/開銷之間存在一個折衷。如果信道表現出嚴重的頻率選擇性(即較窄的信道相干帶寬)，則應增加頻域內的DM-RS密度。同樣，如果信道在時域變化較快(即信道相干時間較短)，則需要更密集的DM-RS時間分配。在確定頻率/時域DM-RS密度后，需要考慮DM-RS在時頻資源網格中的位置。在信道平穩的條件下，為了減小插值誤差和降低實現復雜度，建議在頻率和時域上均采用均勻的DM-RS分配。由于DM-RS本身不傳輸用戶數據，因此需要以適當?shù)拿芏确峙銬M-RS以最大限度地提高吞吐量。

在NR中，采用前端加載的DM-RS結構作為基線，實現低延遲譯碼(圖1所示)。在時頻資源網格中，前置的DM-RS位于控制區之后，緊隨其后的是數據區。根據前端加載的DM-RS估計信道后，接收端就可以在數據區域內進行相干解調。前端加載的DM-RS結構在降低低移動性場景的解碼延遲方面特別有利，其中信道相干時間比前端加載的DM-RS持續時間長。然而，僅分配前端加載的DM-RS會在更高的終端速度下降低鏈路性能(即信道相干時間變得更短)。雖然數據區域內的信道信息可以通過插值得到，但隨著移動性的提高，信道信息的精度會降低。

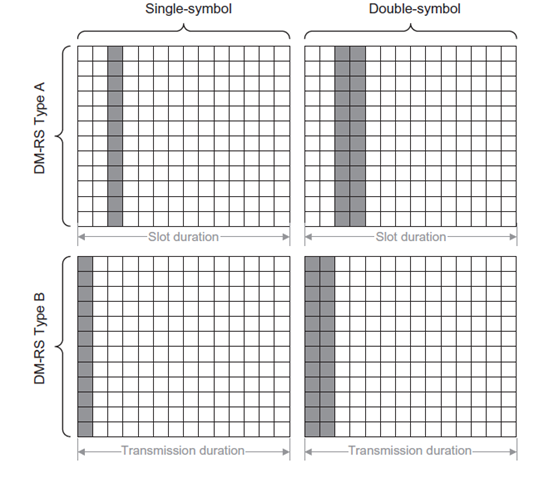

圖1 DM-RS類型A和類型B映射的比較

因此，我們考慮如圖2所示的23和43個時域密度的前置DM-RS模式。為了支持高速場景，可以在slot中配置最多三個額外的DM-RS場景。接收端的信道估計可以使用這些額外的參考信號進行更精確的信道估計，例如，在一個時隙內的DM-RS場景之間執行插值。然而，與LTE不同的是，由于不同的slot可能被傳輸?shù)讲煌脑O(shè)備和/或在不同的波束方向，因此不可能在slot之間或一般不同的傳輸場合中進行插值信道估計。

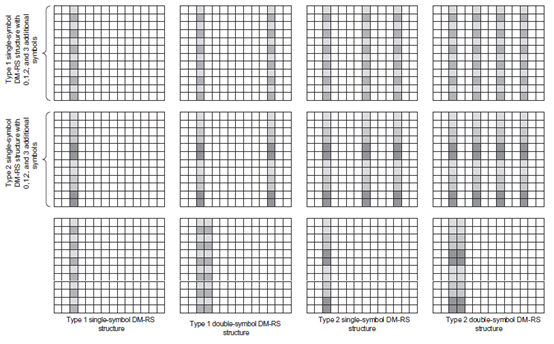

圖2 各種NR PDSCH DM-RS A型時頻模式

在LoS占主導的信道條件下，預計延遲擴展更短(或等效信道相干帶寬變大)；因此，可以考慮在不顯著降低信道估計精度的情況下降低DM-RS的頻域密度。通過這樣做，由于DM-RS的開銷可以減少。這種低密度DM-RS模式在頻域的一個例子如圖2所示。MIMO傳輸最多支持兩個頻域正交DM-RS端口。DM-RS是UE特有的，可以被波束形成，被限制在UE調度的資源中，并且只在必要時發送，下行和上行都是，用于估計相干解調之前的通信信道。為了支持多層MIMO傳輸，可以調度多個正交的DM-RS端口，每層一個。正交性是通過FDM(梳狀結構)、TDM和/或CDM(基序或正交碼的循環移位)方法實現的。基本的DM-RS模式是前端加載的，因?yàn)?/span>DM-RS設計考慮了早期解碼需求，以支持低延遲的應用程序。對于低速場景，DM-RS在時域使用低密度。然而，對于高速場景，DM-RS的時間密度增加，以跟蹤無線電信道的快速變化。NR定義了兩個時域DM-RS結構，它們?cè)诘谝粋€(gè)DM-RS符號的位置不同：

• 映射類型A，其中第一個DM-RS位于slot的第二和第三個符號中，且DM-RS相對于時隙邊界的開始進行映射，而不管實際數據傳輸發生在時隙的何處。這種映射類型主要用于數據占用時隙(大部分)的情況。在下行時隙中使用第二或第三個符號的原因是位于時隙開始的CORESET之后的第一個DM-RS場合(見圖1)。




• 映射類型B，其中第一個DM-RS位于數據分配的第一個符號中，也就是說，DM-RS位置不是相對于時隙邊界給出的，而是相對于數據所在的位置。此映射用于在時隙的一小部分上傳輸，以支持非常低的延遲和其他不能等到時隙邊界開始(無論傳輸持續時間如何)的傳輸。PDSCH傳輸?shù)挠成漕愋涂梢宰鳛橄滦锌刂菩畔?DCI)的一部分動態發送信號，而物理上行共享信道(PUSCH)的映射類型是半靜態配置的(見圖1)。

(PDSCH) DM-RS映射類型的不同時域位置如圖1和2所示，包括單符號和雙符號DM-RS模式。雙符號DM-RS的主要目的是提供比后面討論的單符號結構可能提供的更多的天線端口。注意，DM-RS的時域位置取決于調度的數據持續時間。在每個DM-RS場合可以產生多個正交參考信號。

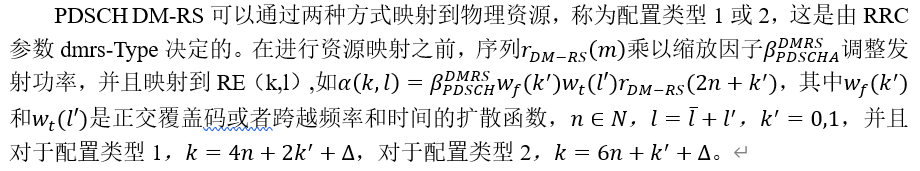

可以配置不同的DM-RS模式，這些模式在時間、頻率和碼域上是分開的。DM-RS有兩種類型，即第1類和第2類，分別在頻域映射和正交參考信號的最大個數上進行區分。類型1可以使用單符號DM-RS提供多達4個正交信號，使用雙符號DM-RS提供多達8個正交參考信號，而類型2可以根據符號的數量提供6和12個模式。DM-RS類型1或2不應與映射類型A或B相混淆，因?yàn)椴煌挠成漕愋涂梢耘c不同的參考信號類型相結合。參考信號最好在頻域具有較小的功率變化，以允許對參考信號所跨越的所有頻率具有相似的信道估計質量。注意，這相當于傳輸參考信號的高度局部化的時域自相關。

PDSCH DM-RS序列被定義為：

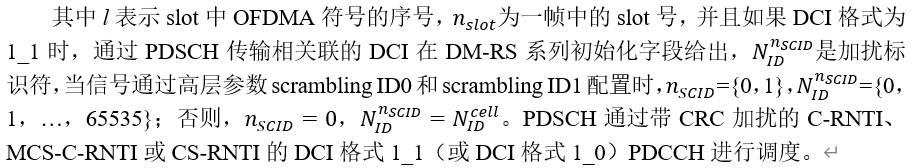

其中，c(i)通過偽隨機序列生成器產生的長度為31的Gold序列，其初始值：

在DM-RS Type 1中，底層偽隨機序列通過用于參考信號傳輸?shù)腛FDM符號映射到頻域內的每一個子載波(見圖2)。天線端口1000和1001在頻域上使用偶數子載波，并通過在頻域上相乘具有長度為2不同正交序列的底層偽隨機序列來相互分離，導致兩個天線端口傳輸兩個正交參考信號。如果可以認為無線信道在四個連續的子載波之間是平坦的，那么兩個參考信號將在接收端保持正交性。天線端口1000和1001被認為屬于CDM組0，因?yàn)樗鼈兪褂孟嗤淖虞d波，但在碼域使用不同的正交序列分離。天線端口1002和1003的參考信號屬于CDM組1，采用相同的奇數子載波方式產生，在CDM組內的碼域和CDM組間的頻域?qū)崿F(xiàn)分離。如果需要四個以上的正交天線端口，則使用兩個連續的OFDM符號。上述結構在每個OFDM符號上使用，長度為2的正交序列用于擴展隨時間的碼域分離，從而產生多達8個正交序列。

DM-RS Type 2的結構與Type 1類似，只是支持的天線接口數量有所不同。Type 2的每個CDM組由兩個相鄰的子載波組成，其長度為2的正交序列用于分離共享同一組子載波的兩個天線端口。每個資源塊和每個CDM組中使用4個子載波。由于在一個資源塊中有12個子載波，使用一個資源塊可以在一個OFDM符號上創建多達3個帶有兩個正交參考信號的CDM組。如果在時域中使用第二個OFDM符號和長度為2的序列，最多可以產生12個正交參考信號。

前置DM-RS符號的位置，可以是一個或兩個符號，取決于是否使用基于slot的(DM-RS映射類型A)或非基于slot的(DM-RS映射類型B)調度。在前一種類型中，固定的OFDM符號不管被用來映射DM-RS(通過參數配置）的PDSCH分配，而后者對應于mini-slot，分配給PDSCH的第一個OFDM符號用于映射DM-RS。參考點L和第一個DM-RS符號的位置L0取決于映射類型。

在上述方程中，頻率索引k的參考點取決于PDSCH有效載荷。如果相應的PDCCH與CORESET 0和Type0-PDCCH公共搜索空間相關聯，并由系統信息(SI)-RNTI識別，則頻率索引k的參考點為CORESET 0中編號最低的資源塊的子載波0；否則為公共資源塊0中的子載波0。此外，參考點時間索引L和參考位置L0第一個DM-RS符號取決于映射類型,對于PDSCH映射類型A，L是定義相對于slot的起始，也就是說，如果RRC參數dmrs-TypeAPosition = 3，則L0=3；否則，L0=2，對于PDSCH映射類型B, L是相對于調度的PDSCH資源的起始定義的，L0=0。DM-RS符號的位置進一步依賴于參數 ，其中對于PDSCH映射類型A，持續時間是在slot的第一個OFDM符號和slot中調度PDSCH資源的最后一個OFDM符號之間的時間；對于類型B的PDSCH映射，持續時間是由38.211中指定的參數給出的預定PDSCH資源的OFDM符號數。

對于類型B的PDSCH映射，如果PDSCH持續時間為2,4或7個OFDM符號(比如mini-slot調度)，并且如果PDSCH分配與保留給CORESET的資源沖突， 將遞增，使第一個DM-RS符號緊跟在CORESET之后。如果PDSCH持續時間為2、4或7個符號，則UE將不期望接收超過第二個、第三個和第四個符號的DM-RS符號。如果配置了一個附加的單符號DM-RS，當前置DM-RS符號分別位于第1或第2符號時，終端期望附加DM-RS在第5或第6符號上傳輸;否則，終端應該預期附加的DM-RS不會被傳輸。如果PDSCH持續時間是兩個或四個OFDM符號，則只支持一個單符號DM-RS。如果RRC參數maxLength分別等于1或2，則使用單符號或雙符號DM-RS。

在沒有CSI-RS配置的情況下，終端可以假設PDSCH DM-RS和SS/PBCH塊天線端口在多普勒頻移、多普勒擴展、平均延遲、延遲擴展和空間RX參數方面是準共址的。UE可以假設同一CDM組內的PDSCH DM-RS在多普勒頻移、多普勒擴展、平均延遲、延遲擴展和空間RX參數方面是準共址的。注意，空間RX參數用于描述UE的角度/空間信道屬性，以幫助UE選擇和使用其中一個波束。終端可以使用SS/PBCH塊獲取頻率偏移、定時偏移、多普勒擴展、延遲擴展和接收波束來處理DM-RS。換句話說，可以考慮空間RX參數作為UE的波束指示，其中UE可以使用從SS/PBCH獲得的信道參數來接收PDSCH。
