對計算機視覺、多媒體應用、通信技術等領域來說，實時的數字圖像處理是其中的重點學科之一。傳統的前端數字信號處理（Digital SignalProcessing，DSP）算法，例如 FFT、FIR、IIR 濾波器，大多都是利用 ASIC 或者 PDSP 來構建的，在硬件的實現中很難滿足實時性的要求?，F(xiàn)場可編程邏輯門陣列（Field ProgrammableGate Arrays， FPGA）技術在數字信號處理中的應用，將逐漸成為前端信號處理的主流。而濾波器算法在信號處理、信號檢測、通信領域有著重要的作用，在實時信息處理系統中，對濾波器的性能和處理速度有著嚴格的要求，特別是在滿足系統性能的條件下，處理速度至關重要。

對于圖像來說，高斯濾波器是利用高斯核的一個2維的卷積算子，用于圖像模糊化（去除細節和噪聲）。

1. 高斯分布

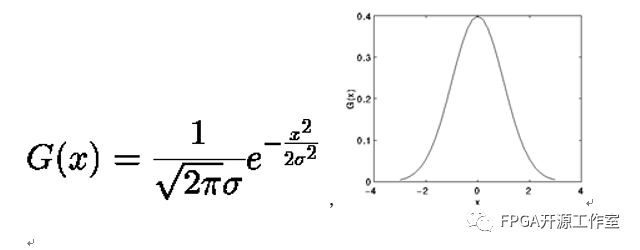

一維高斯分布

，

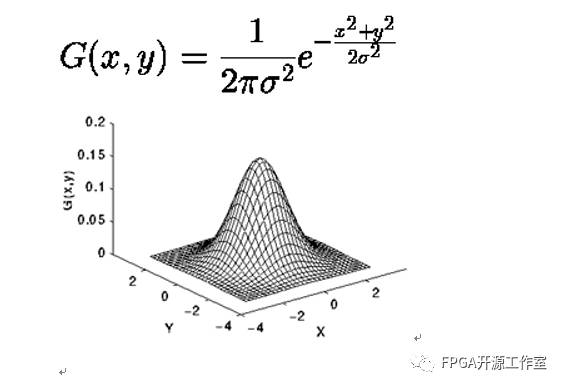

二維高斯分布

2.高斯核

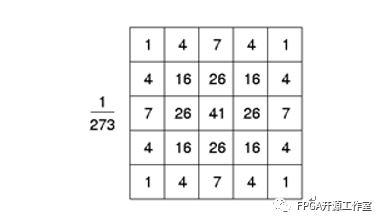

理論上，高斯分布在所有定義域上都有非負值，這就需要一個無限大的卷積核。實際上，僅需要取均值周圍3倍標準差內的值，以外部份直接去掉即可。如下圖為一個標準差為1.0的整數值高斯核。

3. 高斯濾波（平滑）

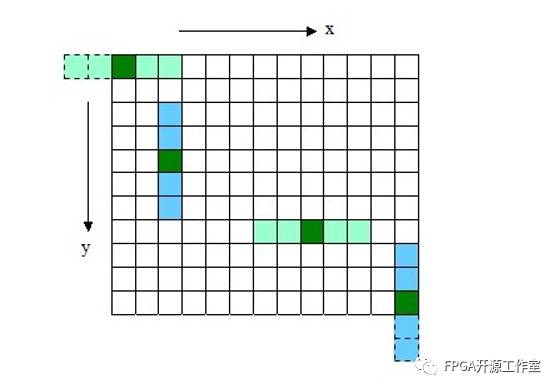

完成了高斯核的構造后，高斯濾波就是用此核來執行標準的卷積。

4.應用

高斯濾波后圖像被平滑的程度取決于標準差。它的輸出是領域像素的加權平均，同時離中心越近的像素權重越高。因此，相對于均值濾波（mean filter）它的平滑效果更柔和，而且邊緣保留的也更好。

高斯濾波被用作為平滑濾波器的本質原因是因為它是一個低通濾波器，見下圖。而且，大部份基于卷積平滑濾波器都是低通濾波器。

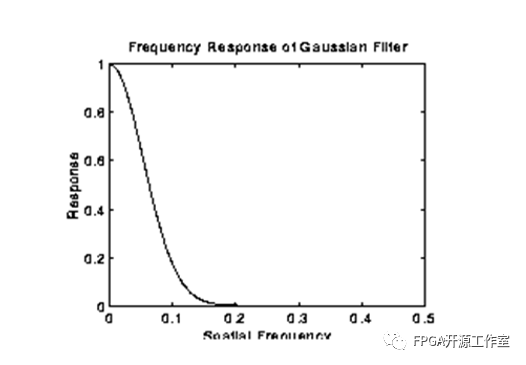

圖.高斯濾波器（標準差=3像素）的頻率響應。The spatial frequency axis is marked in cycles per pixel,

and hence no value above 0.5 has a real meaning。

Matlab函數：h = fspecial('gaussian', hsize, sigma)returns a rotationally symmetric Gaussian lowpass filter of size hsize withstandard deviation sigma (positive). hsize can be a vector specifying thenumber of rows and columns in h, or it can be a scalar, in which case h is asquare matrix.
The default value for hsize is [3 3]; the default value for sigma is 0.5.

5 FPGA的GAUSS濾波知識基礎

高斯濾波是一種低通平滑濾波，常用于模糊處理和減少噪聲信號，其中模糊處理常用于預處理，即在提取目標之前去除圖像中的一些細節等，這有利于高通處理。對于二維的數字圖像信號，一般通過線性濾波器和非線性濾波器的模糊處理來減少強噪聲信號。平滑濾波器就是用濾波掩模確定的鄰域內的像素與加權值相卷積后得到的灰度均值來代替每個像素的值，這就很容易使用硬件實現。 GAUSS 濾波算法克服了邊界效應，因而濾波后的圖像較好。其

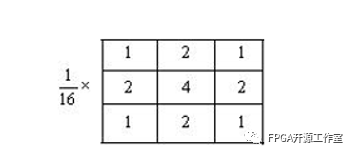

gauss濾波的算子為：

gauss濾波的數學公式為：

G(I,j) ={f(i-1,j-1)+f(i-1,j+1)+f(i+1,j-1)+f(i+1,j+1)+[f(i-1,j)+(i+1,j)+f(i,j-1)+f(i,j+1)]*2+f(i,j)*4}/16 ----------------------------------------------------(1)
