前言
MP4是目前非常常用的一種視頻封裝格式，關于MP4的介紹資料也非常多。我們常用的封裝庫或工具有：ffmpeg，libmp4v2，GPAC，MP4.js，它們的優點是功能基本上都是比較全面，缺點就是它們占用的資源相對來說也是非常多的。
在嵌入式系統中，不管是RAM還是FLASH空間，一般都是非常小，這個時候，如果要將音視頻封裝成MP4,或是解碼MP4格式就會顯得非常困難，因?yàn)樯厦娼榻B的那些庫都放不下或是因?yàn)閮?nèi)存不夠運行不起來，只能根據MP4協議自己去解析。
這里介紹一個輕量級的MP4封裝方法(minimp4)，集成MP4編碼，解碼,信息查詢功能，整體執行文件大小如下：
biao@ubuntu:~/minimp4_test$ mips-linux-uclibc-gnu-size test text data bss dec hex filename
354696 1460 13624 369780 5a474 t
biao@ubuntu:~/minimp4_test$
(一)功能需求介紹
在一般嵌入式設備上，我們一般只需要MP4的一些簡單操作，比如封裝，解封裝及文件信息查看。具體功能要求如下：
- 支持合入H.264 和H.265 視頻格式視頻
- 支持合入AAC音頻
- 支持MP4格式文件解封裝
- 支持獲取MP4文件信息
性能上的限制，我們希望：
- 代碼空間小于500K
- 運行內存小于100K
要在有限的資源上實現上面這些功能，我們可以在minimp4的基礎再進一步完善。
minimp4的源代碼可以直接在github上下載，官方有個minimp4_test.c,里面有些使用的demo,但不是非常完善，可以參考使用。
(二)支持H.264與H.265格式
(1)H.264與H.265的區別

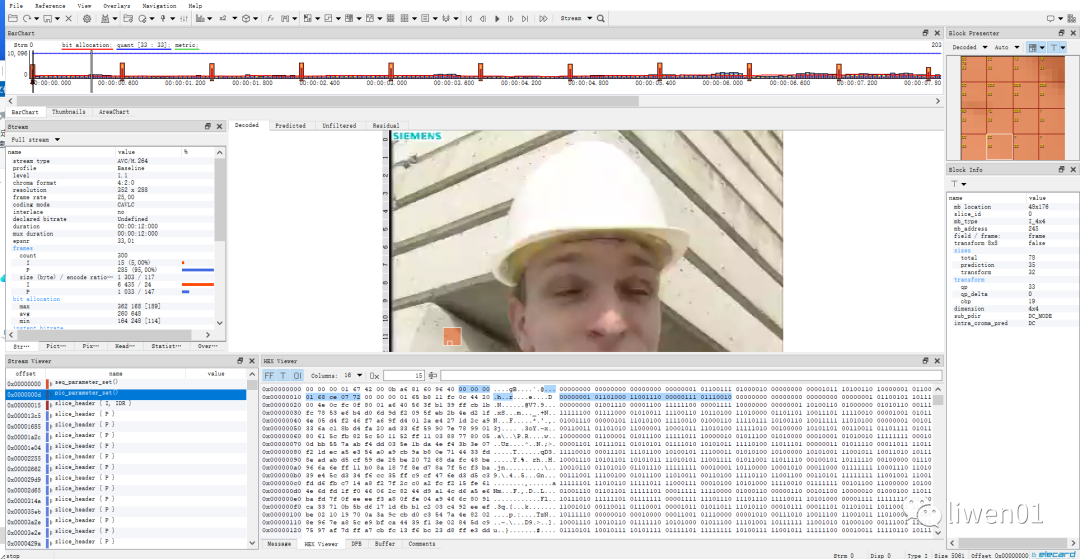

使用工具打開官方自帶的foreman.264文件，我們可以看到：
- 該文件中包含SPS,PPS,IDR，P幀，在其它文件中，可能還會有B幀
- 頭標簽為00 00 00 01，后面一個是幀類型
- 視頻分辨率352*288
- 流類型AVC/H.264
- 總共300幀

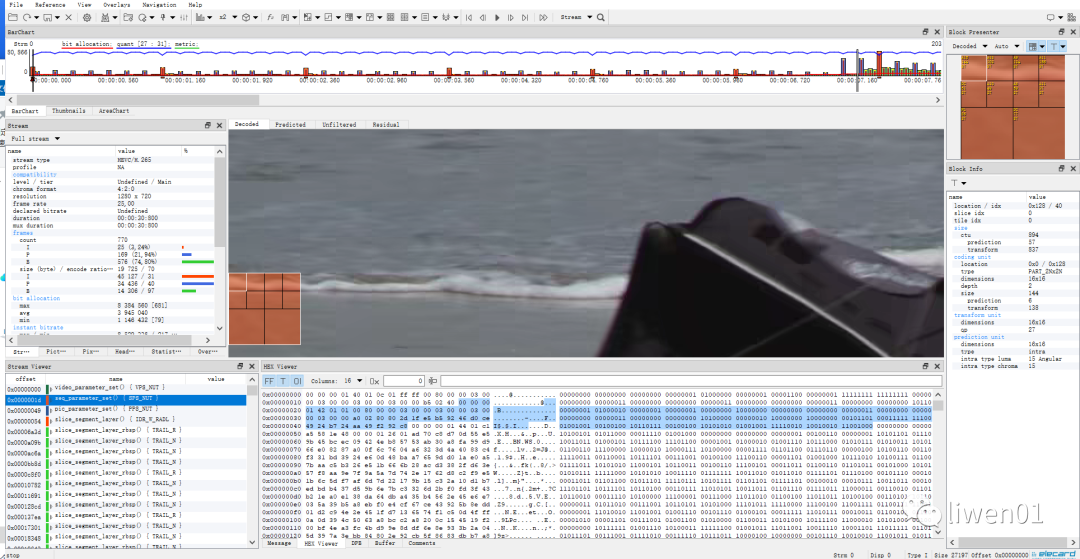

另外打開一個H.265文件
我們可以看到：
- 該文件中包含VPS SPS,PPS,IDR，TRAIL_R,TRAIL_N幀
- 頭標簽為00 00 00 01，后面是幀類型
- 視頻分辨率1280*720
- 流類型HEVC/H.265
- 總共770幀
從應用的角度看，H.265 是有多一個VPS幀,它主要是用來描述視頻中各種類型幀（比如I幀、P幀、B幀）的使用和順序，以及它們之間的相關性.
在實際使用的時候，需要注意VPS、SPS、PPS這些幀的封裝和解析。
(2)手動添加VPS信息
正常使用minimp4 的時候，使用h.265進行封裝的是沒有問題的，但是在解封裝的時候，它并不會去提取VPS信息，這里比較簡單的做法是自己補充上相關的信息到文件頭:
if(is_hevc){ static unsigned char h265_vps_sps_pps[84]={ 0x00,0x00,0x00,0x01,0x40,0x01,0x0C,0x01, 0xFF,0xFF,0x00,0x80,0x00,0x00,0x03,0x00, 0x00,0x03,0x00,0x00,0x03,0x00,0x00,0x03, 0x00,0x00,0xB5,0x02,0x40,0x00,0x00,0x00, 0x01,0x42,0x01,0x01,0x00,0x80,0x00,0x00, 0x03,0x00,0x00,0x03,0x00,0x00,0x03,0x00, 0x00,0x03,0x00,0x00,0xA0,0x02,0x80,0x80, 0x2D,0x1F,0xE5,0xB5,0x92,0x46,0xD0,0xCE, 0x49,0x24,0xB7,0x24,0xAA,0x49,0xF2,0x92, 0xC8,0x00,0x00,0x00,0x01,0x44,0x01,0xC1, 0xA5,0x58,0x1E,0x48, }; if(fwrite(h265_vps_sps_pps, 1, sizeof(h265_vps_sps_pps), foutV)!= sizeof(h265_vps_sps_pps)){ goto END; } }
h265_vps_sps_pps里面的內容，需要根據自己實際的碼流信息進行修改
(三)支持AAC音頻格式
AAC與PCM之間的編碼與轉換，可以查看上一篇文章：嵌入式音頻應用開發介紹
主要需要注意的是AAC的配置，需要根據實際參數進行修改
// unsigned char conf[] = {0x11, 0x90}; //AAL-LC 48kHz 2 channle static unsigned char aac_conf[4]={0x11, 0x90, 0x0, 0x0}; unsigned int length = 2; MP4E_set_dsi(mux, audio_track_id, aac_conf,4); printf("%s %d \r\n",__FUNCTION__,__LINE__);
(四)獲取mp4文件信息
這部分需要對 mp4 協議比較熟悉,具體的協議介紹，可以去查詢MP4標準。這里介紹幾個簡單概念：
| 概念 | 描述 |
|---|---|
| Box | MP4中的基本構建單元，也稱為Atom。每個Box都有特定類型的標識符和長度字段，用于描述它自己的內容和大小。不同類型的Box包含不同類型的信息。 |
| Sample | 視頻和音頻編解碼中的最小可操作單元。對于視頻，每個樣本代表一個畫面或圖像幀；對于音頻，每個樣本可能代表一小段聲音。它們按特定順序組成媒體文件。 |
| Track | 用于組織媒體數據的單獨通道。MP4文件可以包含多個軌道，如視頻軌道、音頻軌道。每個軌道包含相應類型的媒體數據和描述信息，如視頻軌道包含視頻樣本和元數據。 |
| Chunk | 一組樣本的集合。在媒體文件中，樣本可以組織成不同大小的塊，可以是連續的或分散的。塊可以包含一個或多個樣本，物理上可以存儲在文件的不同位置。 |
mp4中包含很多的Box，mp4的基本信息和索引是在moov box中的:
| Box類型 | 描述 |
|---|---|
| mvhd | 影片整體信息 |
| trak | 包含一個或多個軌道的詳細描述 |
| udta | 存儲用戶自定義的數據 |
其中mvhd Box(Movie Header Box)：這個Box包含了影片的整體信息，比如時長、時間刻度等。它描述了整個媒體文件的基本屬性。

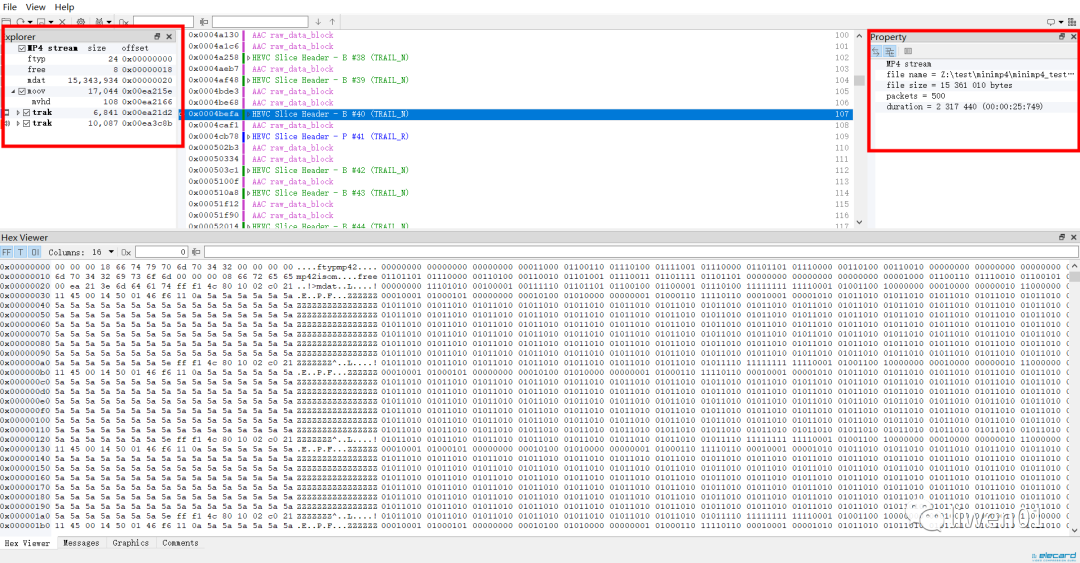

我們打開一個使用miniMP4封裝的MP4文件，可以看到moov box 是后置的，也就是在文件的后面，而在一些其它的庫中，moov box的偏移位置是在比較靠近文件開始的位置。
如果我們要快速的查看mp4文件的信息，比如視頻時間長度，對于使用minimp4封裝的Mp4文件，它的moov box后置，我們可以從后面開始解析。
#define CHUNK_SIZE (10*1024) typedef struct { unsigned char mvhd[4]; unsigned char version; unsigned char flags[3]; unsigned int creation_time; unsigned int modification_time; unsigned int timescale; unsigned int duration; }MVHD_ST; MVHD_ST g_stMVDHInfo; /** * @brief 字節序翻轉 * @param val * @return unsigned int */ unsigned int videoinfo_flip(unsigned int val) { unsigned long new = 0; new += (val & 0x000000FF) << 24; new += (val & 0xFF000000) >> 24; new += (val & 0x0000FF00) << 8; new += (val & 0x00FF0000) >> 8; return new; } /** * @brief 查找特定ASCII碼字符串位置 * @param file_name * @param search_str * @return long long */ long long find_string_position(const char *file_name, const char *search_str) { FILE *file = NULL; char *buffer =NULL; int read_size = 0; int length = 0; long long file_size = 0; long long search_position =0; long long position = 0; if(file_name==NULL || search_str==NULL){ printf("%s %d input para error \r\n",__FUNCTION__,__LINE__); return -1; } file = fopen(file_name, "rb"); if (file == NULL) { printf("%s %d file open error\r\n",__FUNCTION__,__LINE__); return -2; } length = strlen(search_str); fseek(file, 0, SEEK_END); file_size = ftell(file); search_position = file_size - CHUNK_SIZE; if (search_position < 0) { search_position = 0; } buffer = (char *)malloc(CHUNK_SIZE + 1); if (buffer == NULL) { fclose(file); printf("%s %d malloc error\r\n",__FUNCTION__,__LINE__); return -3; } int cnt = 0; while (search_position >= 0) { /**限制檢索最大值，避免輸入文件損壞一直在檢索**/ if(cnt ++>30){ break; } fseek(file, search_position, SEEK_SET); size_t read_size = fread(buffer, 1, CHUNK_SIZE, file); for (int i = read_size - 1; i >= 0; i--) { int j; for (j = 0; j < length; j++) { if (i - j < 0 || buffer[i - j] != search_str[length - j - 1]) { break; } } if (j == length) { position = search_position + i - length + 1; break; } } search_position = search_position - CHUNK_SIZE; if(search_position<0){ search_position = 0; } if(position!=0){ break; } } printf("read cnt=%d \r\n",cnt); if(position>0){ fseek(file, position, SEEK_SET); read_size = fread(&g_stMVDHInfo, 1, sizeof(g_stMVDHInfo), file); } fclose(file); free(buffer); return position; }
MP4的詳細格式定義，可以查看MP4標準:Text of ISO/IEC 14496-12 5th edition
(五)減少內存的使用
在minimp4源碼中，它有個preload函數,它的主要作用是將輸入的文件全部讀取到內存中去，后面數據解析的時候直接去內存Buff中獲取，這種方式的優點是處理速度快，缺點就是耗內存。
在嵌入式系統設備中，有些設備可能整個系統總共才幾十M的內存，一次把整個文件讀取到內存中去解析，如果要處理比較大的mp4文件，顯然是有問題的，會直接導致系統內存不夠用。
有一個處理方式是按需讀取數據，需要多少就讀取多少，這樣的處理方式可以以速度換空間。將preload改為preload_file，write_callback改read_file_callback，同時，有對內存數據進行操作的地方也需要修改。
static FILE *preload_file(const char *path, ssize_t *data_size) { FILE *file = fopen(path, "rb"); uint8_t *data; *data_size = 0; if (!file){ return 0; } if (fseek(file, 0, SEEK_END)){ exit(1); } *data_size = (ssize_t)ftell(file); if (*data_size < 0){ exit(1); } if (fseek(file, 0, SEEK_SET)){ exit(1); } return file; } static int read_file_callback(int64_t offset, void *buffer, size_t size, void *token) { static int total_len = 0; INPUT_FILE_BUF *buf = (INPUT_FILE_BUF*)token; int read = 0; int ret = 0; size_t to_copy = MINIMP4_MIN(size, buf->size - offset - size); fseek(buf->fin,offset,SEEK_SET); read = fread(buffer,1,to_copy,buf->fin); return to_copy != size; }
(六)工程資料下載
如需上面介紹的工程，測試文件，以及查看工具，可以在公眾號中回復資源獲取，內容在音視頻連接中。工程目錄如下：
biao@ubuntu:~/test/minimp4/minimp4_test$ tree . ├── adts.c ├── adts.h ├── file │ ├── decode_audio.aac │ ├── decode_foreman_.264 │ ├── decode_foreman.264 │ ├── decode_test.h265 │ ├── decode_video.h265 │ ├── faac_adts.aac │ ├── foreman.264 │ ├── h264_aac.mp4 │ ├── h265_aac.mp4 │ └── surfing_aa.h265 ├── Makefile ├── minimp4.h ├── obj │ ├── adts.o │ └── write_demux_mp4.o ├── test └── write_demux_mp4.c 2 directories, 18 files biao@ubuntu:~/test/minimp4/minimp4_test$
結尾
minimp4適用于內存和存儲空間都非常受限的嵌入式設備，很多功能并不十分完善，需要自己根據實際應用進行適配。如果只是在設備上進行簡單的MP4封裝和解封裝，它的功能也是足夠了的。
