前言

藍牙工作在 2.4GHZ ISM 頻段，它與 2.4G WiFi 處于相同的頻段。在經典藍牙與 BLE 藍牙之間，信道數、信道帶寬、跳頻機制、信道用途上都存在很大的區別。

這里我們將介紹藍牙的信道、跳頻、以及信道的選擇算法。

（一）經典藍牙信道

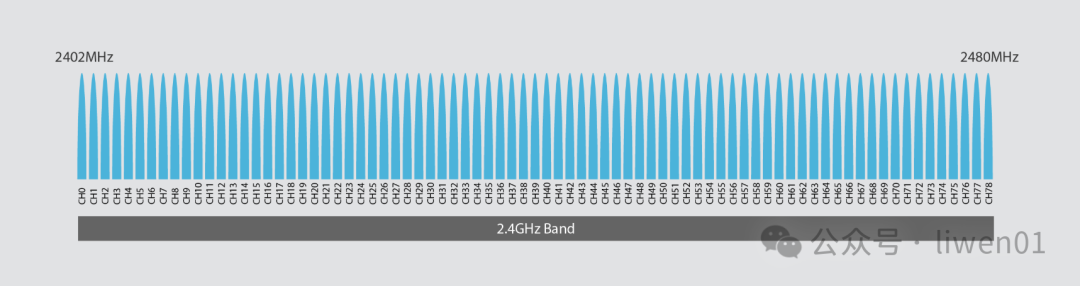

經典藍牙信道帶寬 1Mhz，從信道 ch0~ch78，合計共 79 個信道分布在 2400 ~2483.5 MHz（ISM）頻段。

在未連接前，經典藍牙使用的是79個信道中的32個信道進行廣播和配對（Inquiry Scan/Page Scan 階段）

配對連接成功之后，則會使用全部 79 個信道，包括控制包和數據包都通過這 79 個信道交換。

（1）經典藍牙通道類型

在經典藍牙中，信道分為 5 類：

通道類型	使用的信道數量	使用的信道編號（示例）	用途說明
Inquiry Scan	32個	0~78中選出的32個	設備發現
Page Scan	32個	0~78中選出的32個	等待連接
Basic Piconet	全部79個	0~78（完整跳頻）	正常通信
Adapted Piconet	介于20~79個	從0~78中篩選（AFH調整）	通信避干擾
Synchronization Scan	1個	單一廣播信道（由廣播端選擇）	同步廣播接收

Inquiry Scan & Page Scan：用于設備發現和連接前階段。
Basic/Adapted Piconet：連接后使用，用于正?；蚋蓴_優化通信。
Synchronization Scan：專為同步廣播設計，用于周期性接收廣播數據。

（2）Inquiry Scan（發現設備）

Inquiry Scan 通道的作用是用于設備被發現（被查詢）的場景。

主要特點：

使用32個預定義的跳頻信道（在79個信道中選出）。
設備周期性地監聽 Inquiry 信號。
當其他設備發起 Inquiry 請求時，處于 Inquiry Scan 狀態的設備會響應。
通過該通道，設備能被發現，但還未建立連接。

主要適用場景：設備廣播“我在這”，以供其他設備查詢時使用。

（3）Page Scan（連接目標設備）

Page Scan 通道的作用是用于設備等待被連接（被尋呼）的場景。

主要特點：

設備處于“可連接”狀態時，周期性地監聽特定跳頻上的尋呼信號。
主設備在這 32 個信道中跳頻發送 Page 請求
主設備使用 Page Channel 向從設備發起連接。
從設備在這個通道上掃描尋呼請求。

主要適用的場景：從設備等待主設備發起連接。

（4）Basic Piconet Channel

Basic Piconet Channel是設備連接成功后，用于主從之間數據傳輸?shù)闹饕锢硗ǖ馈?/span>

主要特點：

由一個主設備控制跳頻序列。
所有從設備跟隨主設備的跳頻。
使用所有79個信道（0~78）。

主要適用場景是：連接狀態下的正常通信。

（5）Adapted Piconet Channel

Adapted Piconet 通道是 Basic Piconet 的一個變種，適用于跳頻受限環境（如 Wi-Fi 干擾）。

主要特點：

用于連接狀態下通信。
跳頻圖是根據頻道質量評估動態調整的（Adaptive Frequency Hopping, AFH）。
跳頻圖會剔除干擾嚴重的信道。
動態選擇部分信道（例如剔除干擾頻段，可能只用20~60個）

主要適用場景：存在2.4GHz 環境有干擾時的通信場景。

（6）Synchronization Scan Channel（同步掃描通道）

Synchronization Scan 通道用于支持同步從設備（如耳機、音箱）保持與主設備的同步，尤其是在廣播傳輸時。

主要特點：：

用于收聽周期性廣播（如 synchronized broadcast）。
從設備周期性喚醒并監聽同步廣播信號。
支持低功耗同步接收。

主要適用場景：單向廣播同步，如廣播音頻等。

（二）BLE 低功耗藍牙信道

BLE藍牙為了更好地適應低功耗、低成本、小數據量傳輸的需求，以便能更好地適配物聯網設備，BLE藍牙在經典藍牙基礎上減少了信道數、增加了信道寬度。

但 BLE 藍牙在抗干擾性和數據速率方面有做了部分的取舍。

（1）BLE藍牙信道類型

BLE 藍牙與經典藍牙都是工作在 2400 ~2483.5 MHz(ISM) 頻段，BLE 藍牙將 ISM 頻段分為帶寬為 2Mhz 的 ch0~ch39 共 40 個信道。

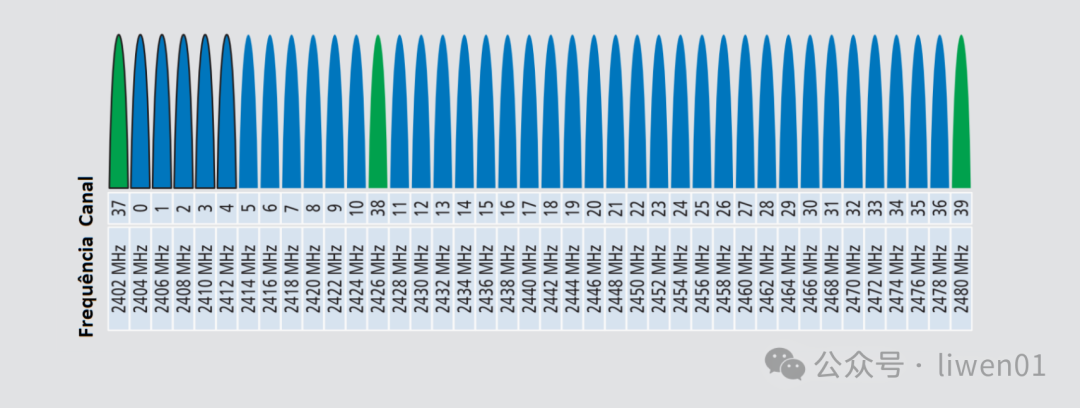

這 40 個信道編號并不是連續的。其中37、38、39 為廣播信道，分布在不同的位置。

為何 37、38、39 三個廣播信道會分布在不同位置？

主要原因是藍牙與 2.4G WiFi處于同一個工作頻段，為了盡可能地避免 WiFi 對藍牙的干擾，所以將三個廣播信道布置到了 WiFi 信道的"縫隙"中。

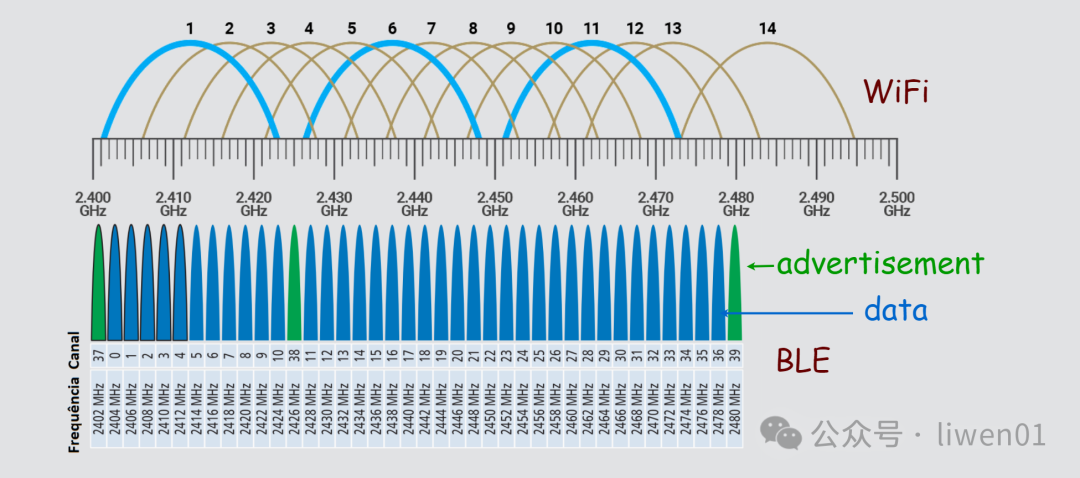

上圖可以看出 BLE 的37、38、39 信道，實際是分布在WiFi 1、6、11 信道的"縫隙"處。

WiFi 信道相關的知識可以查看之前 WiFi 系列文章中的《WiFi基礎(二)：最新WiFi信道、無線OSI模型與802.11b/g/n》

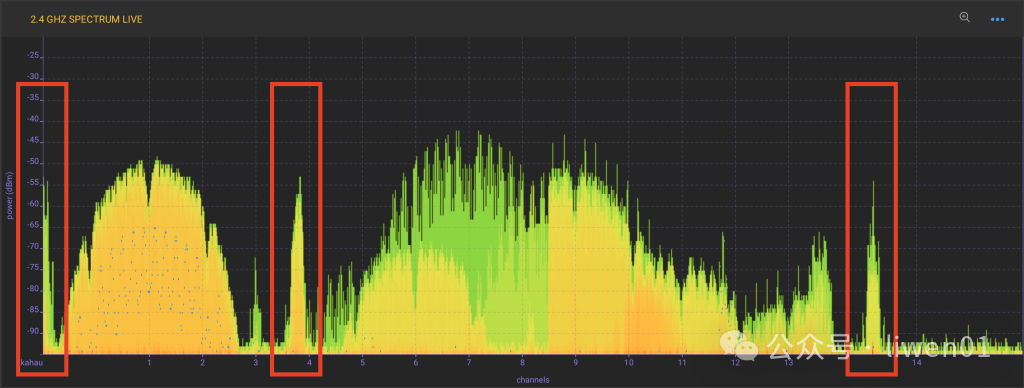

當藍牙與 WiFi 在同一個空間工作時，從頻譜圖中可以明顯地看到藍牙的廣播信道頻譜。

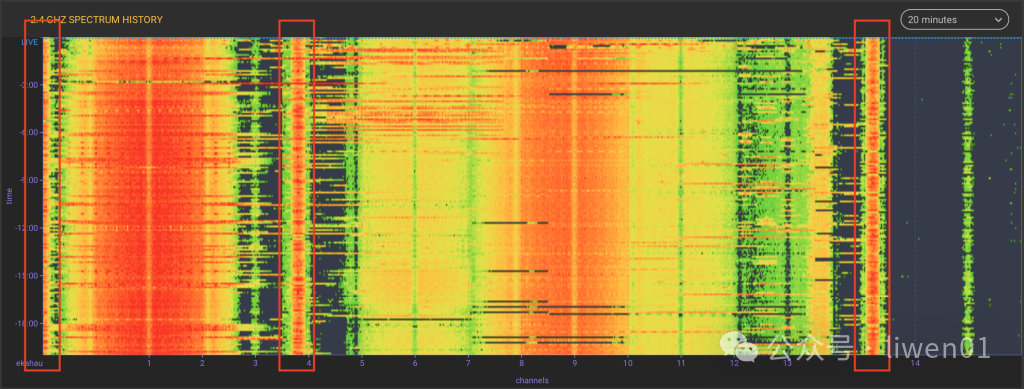

隨著時間的變化，也可以看到一段時間上各信道的利用率。其中藍牙廣播信道的使用率還是挺高。

（2）經典 VS BLE 藍牙信道

藍牙技術的發展從 BR/EDR（Basic Rate/Enhanced Data Rate） 到 BLE（Bluetooth Low Energy），其物理信道數量由 79個（在BR/EDR中）減少為 40個（在BLE中），在功耗、成本、信道重疊上有優勢，但在吞吐量、抗干擾方面又有明顯不足。

BLE 藍牙信道優勢：

簡化射頻設計：2 MHz 寬度、40 個信道更適合低成本實現。
更快建立連接：3 個固定廣播信道，有利于快速掃描與連接。
節能優化：信道規劃簡化通信過程，有助于降低功耗。
減少與Wi-Fi干擾：合理分布的信道避免與 Wi-Fi 常用信道沖突。

BLE 藍牙信道劣勢：

抗干擾能力略弱：跳頻范圍變窄，在復雜無線環境下易受影響。
最大吞吐量較低：不適合大數據量或高質量音頻/視頻傳輸（不過BLE Audio在BLE 5.2中已部分改進）。
兼容性問題：早期BLE設備不支持BR/EDR，應用需要按場景選擇。

簡而言之就是：經典藍牙使用 1Mhz 帶寬 79 信道，BLE 使用2Mhz 帶寬 40 信道。BLE 藍牙減少了信道數、增加了信道寬度，使得BLE藍牙在低功耗、低成本、小數據量傳輸中占據優勢，但在抗干擾性和數據速率方面又有所犧牲。

（三）跳頻技術

為了提高通信的抗干擾和提升頻譜的利用率，藍牙使用了 FHSS 和 AFH 跳頻技術

（1）FHSS 跳頻擴頻（Frequency Hopping Spread Spectrum）

藍牙從一開始的1.0版本就有使用跳頻技術，當時使用的是 FHSS 技術。

FHSS 是一種擴頻技術，它通過在多個頻率信道間快速切換（跳頻）來發送數據，從而提高抗干擾能力和通信安全性。

FHSS 跳頻擴頻的優點

抗干擾能力強：跳頻特性使信號不在一個頻率上長時間停留，能規避某些短時干擾。
提高通信安全性：頻率不斷變化，監聽者難以持續跟蹤完整的數據流，提高抗監聽能力。
抗多徑效應：跳頻可以避免由于多徑效應導致的某一頻率點的嚴重衰減。
實現簡單、成本低：在早期硬件平臺上易于實現，對處理器和協議要求較低。

FHSS 跳頻擴頻的缺點：

容易跳入受干擾信道：跳頻是隨機或偽隨機的，可能跳到被 Wi-Fi 或其他設備強干擾的頻率上，影響通信質量。
無適應能力：不能根據環境自動優化跳頻序列，效率低于后來的自適應跳頻技術。
頻譜利用率不高：所有信道都參與跳頻，即使某些信道質量很差，也仍可能使用。

（2）AFH 自適應跳頻（Adaptive Frequency Hopping ）

雖然 FHSS 能提高抗干擾能力，但在 2.4 GHz 頻段中，有很多其他設備（如 Wi-Fi、微波爐、Zigbee）也在使用相鄰或相同頻率，可能造成干擾。

為了解決該問題，從 藍牙 1.2 開始，引入了 AFH 技術

AFH 的核心思想是：

AFH 會檢測信道質量，自動將受干擾嚴重或質量差的信道從跳頻序列中排除，只在“良好信道”之間跳頻，從而提升通信質量。

AFH 自適應跳頻的優點：

避開干擾頻率：自動檢測和屏蔽受干擾或高誤碼率的信道，顯著提高通信穩定性和吞吐率。
與 Wi-Fi 等共存能力強：能主動避開 Wi-Fi 使用的 2.4GHz 頻段（如信道 1、6、11），減少藍牙與 Wi-Fi 的沖突。
動態適應能力強：能根據實時環境變化，更新跳頻序列，應對移動設備和復雜無線環境。
提高實際傳輸效率：由于減少了因信道干擾而導致的重傳，提升了有效數據速率。

AFH 自適應跳頻的缺點

實現更復雜：需要主設備監測信道質量、動態維護信道列表，增加了協議棧復雜度和資源消耗。
依賴主從協同跳頻：主設備做決策并同步從設備，若同步失效，通信會中斷。
受限于信道總數減少：剔除“壞信道”后，可用信道減少，可能導致頻譜利用率下降、跳頻圖變得不均勻。

FHSS 與 AFH的應用

在經典藍牙中，設備剛連接上時，使用的是Basic Piconet Channel 通道進行數據交互，實際使用的是 FHSS 跳頻機制在0~79信道之間跳轉。

如果開啟了AFH功能，藍牙模塊會去檢測信道的質量，將質量不好的信道剔除，也就是Adapted Piconet Channel 信道。它使用的是BR/EDR 80個信道中的部分信道進行數據交互。

在藍牙中，生成跳頻序列的算法有兩種：

Channel Selection Algorithm #1（CSA#1）
Channel Selection Algorithm #2（CSA#2）

下面我們介紹這兩種算法在BLE中的使用。

（四）信道選擇算法

在BLE通信中，設備通過跳頻（Frequency Hopping）在多個數據通道之間切換，以減少干擾并提高通信可靠性。

CSA#1和CSA#2定義了數據包應跳轉到哪個通道。

（1）CSA#1 （Channel Selection Algorithm #1）

CSA#1 是藍牙早期版本（如 Bluetooth 4.0 及之前）中使用的信道選擇算法。

特點：

基于事件計數器（Event Counter）。
線性跳頻：通過一個簡單的公式，在37個數據通道中進行偽隨機跳變。
不可自適應：無法避開存在干擾的信道。

跳頻的公式為：

channel_index = (event_counter + hop_increment) % 37

hop_increment 為配對時選定的跳頻因子（范圍是1~36，不能被37整除）

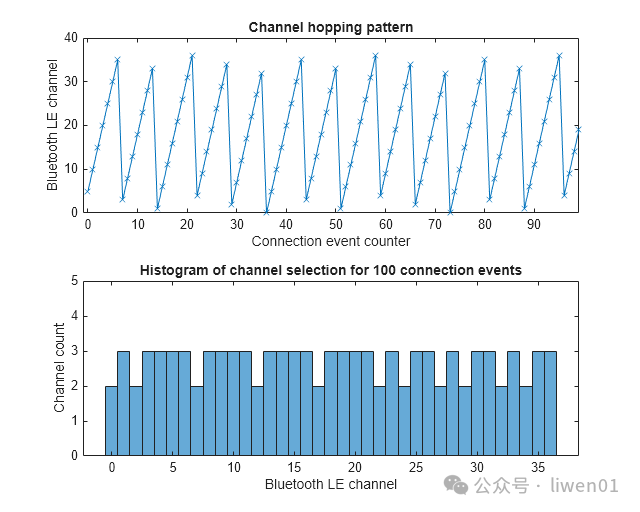

上圖可以看出CSA#1算法跳頻的線性變化。

CSA#1優勢：

實現簡單： 算法邏輯相對簡單，計算量低，適合資源受限的設備（如低端MCU）。
兼容性強： 是 BLE 4.0/4.1 的默認跳頻算法，幾乎所有 BLE 設備都支持。
跳頻快速： 跳頻速度快，延遲小，有助于低延遲通信。

CSA#1劣勢：

跳頻模式較為可預測，安全性較低。
容易受干擾，因為不能跳過信號質量差的通道。
在高干擾環境（如 Wi-Fi 重疊）下表現較差。

（2）CSA#2 （Channel Selection Algorithm #2）

CSA#2 算法在藍牙5.0 之后版本廣泛使用，旨在提高藍牙的抗干擾性和安全性。

特點：

更加隨機、抗干擾性更強。
支持信道映射表（Channel Map），跳過受干擾的通道。
基于AES-like加擾運算：提高安全性和隨機性。

算法大致流程：

使用一個 event_counter 和 access_address 作為種子，經過非線性變換（例如基于 AES 的混淆函數）生成一個偽隨機數。
將該偽隨機數對可用通道數量取模，得到目標信道索引。
使用當前的 信道映射表（channel map）來找出實際要跳轉的通道。

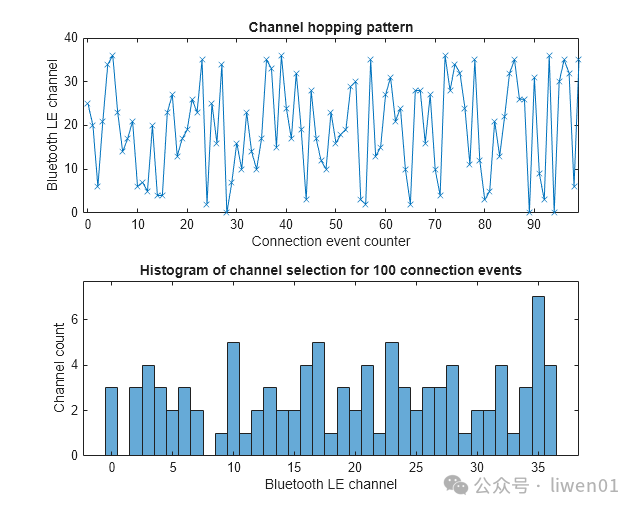

從上圖可以看出，使用CSA#2之后，信道跳轉是非線性的。

CSA#2優勢：

抗干擾能力強： 使用 AES 加密生成偽隨機跳頻序列，難以預測，抗干擾性和安全性大幅提升。
頻譜使用均勻： 所有可用頻道使用更均勻，避免某些頻道過度使用，提高系統穩定性。
安全性更高： 序列與連接參數相關，外部無法預測，有助于防止干擾和嗅探攻擊。
支持動態黑名單： 可以動態地排除受干擾的頻道（結合 Adaptive Frequency Hopping, AFH）。

CSA#2缺點：

實現復雜： 依賴加密算法（如 AES-128），計算復雜度高，對硬件資源有更高要求。
兼容性要求更高： 舊設備（BLE 4.0/4.1）可能不支持 CSA#2，需協商降級使用 CSA#1。
稍微增加功耗： 計算量增大可能略微提升能耗，尤其是在資源緊張的低功耗設備中。

CSA#1 VS CSA#2

特性	CSA#1	CSA#2
引入版本	BLE 4.0/4.1	BLE 4.2（廣泛用于 BLE 5.0+）
抗干擾能力	一般	強
跳頻序列可預測性	高（易預測）	低（偽隨機）
計算復雜度	低	高（需要加密運算）
實現簡易性	簡單	較復雜
通道使用均勻性	差	好
兼容性	與所有 BLE 設備兼容	需要 BLE 4.2 及以上設備支持
