常用外設設計

使用UART與ZYBO進行通信

ZYNQ學習過程中一個重要環節是進行調試，當然在SDK中進行調試時，設置斷點進行單步調試非常高效。但是ZYNQ中畢竟涉及到FPGA的硬件部分，于是如果可以通過UART與ZYNQ器件進行雙向的通信會使得調試非常方便。

Step1: 確認ZYBO板上硬件連接。

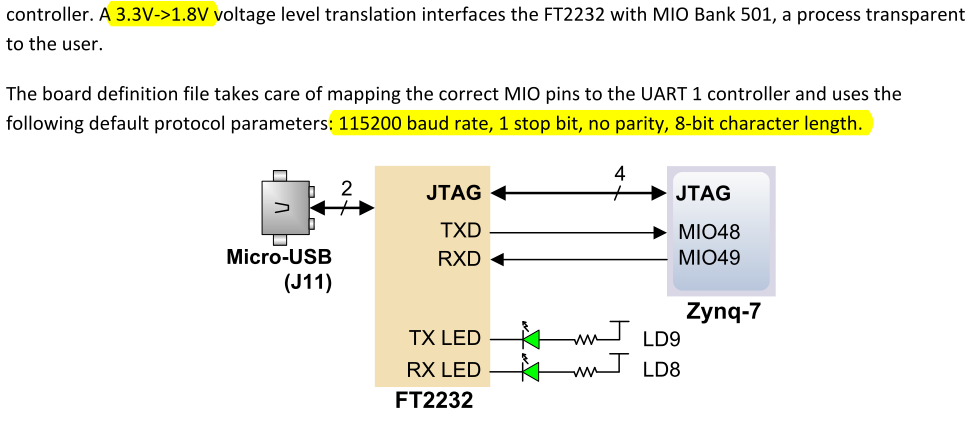

在ZYBO的用戶手冊中有以下描述，如圖 21所示。

圖 21

其ZYBO開發板的原理圖也可知MIO Bank的電壓為1.8V。

于是可以得到以下幾點：

1. 硬件上連接串口的IO為MIO48和MIO49。

2. IO的電壓為1.8V。

3. 默認使用的參數為：115200波特率以及其他對應參數，見圖 21。

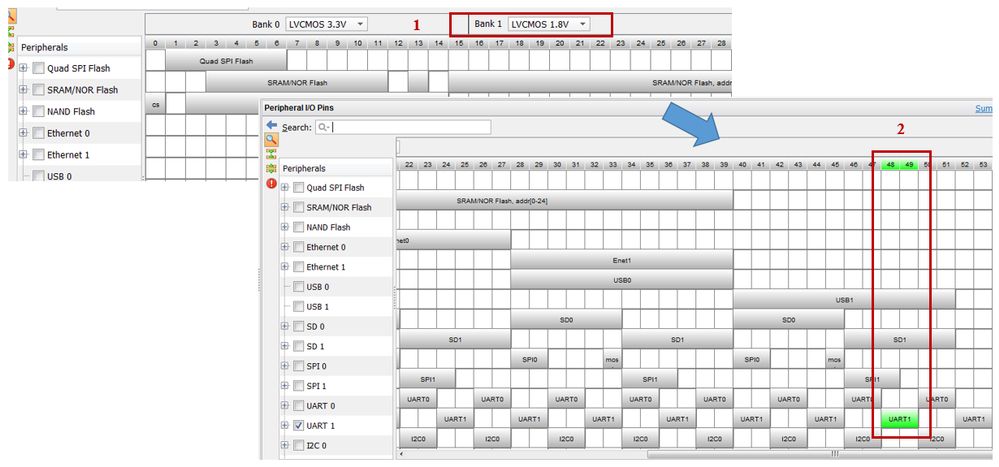

Step2: 在Vivado的Block Design中配置ZYNQ7 Processing System時，需要配置UART外設，如圖 22所示。

圖 22

Step3: 按照“Vivado中進行ZYNQ硬件部分設計”中介紹的，直到在SDK中編寫C代碼步驟。需要使用UART進行通行，分為通過UART向外發送數據和通過UART接收數據。

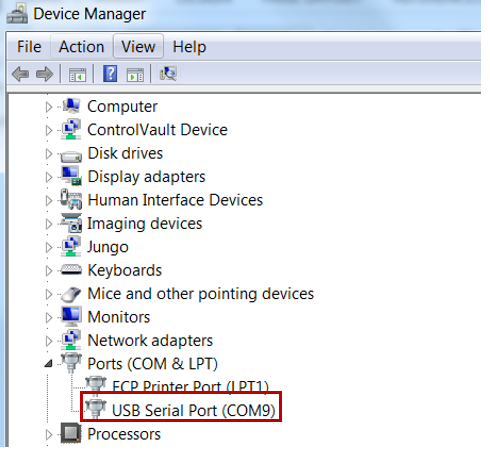

Step4: PC上安裝串口調試助手，硬件上連接串口線到PC。向ZYNQ中下載硬件配置后，在Windows Device Manager查看UART所使用的端口，如圖 23所示。

圖 23

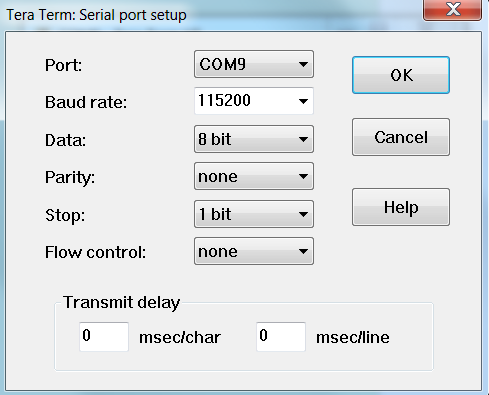

并將串口調試助手設置成相應的配置，如圖 24所示。

圖 24

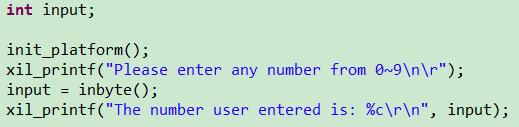

Step5: 至此就可以在C代碼中發送或者讀取數據了，下面給出一段示例代碼。

圖 25

程序首先運行，輸出” Please enter any number from 0~9”。此后會停在等待輸入處，直到通過串口助手鍵入了數字之后，才會跳到下一行代碼，并將鍵入的數字輸出在串口調試助手中。

圖 26

至此可以通過串口輸出各種信息（因為可以輸出字符串），同時也可以通過串口輸入進行菜單選擇，因為雖然不能接收字符串，但可以鍵入10個數字以及26個英文字母，這也應該足夠了。

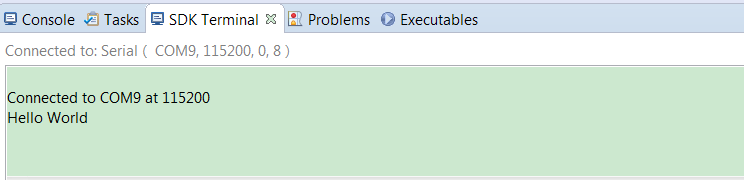

Step6: 除了使用外部的串口調試助手外，SDK內部也提供了Terminal工具。通過如下圖所示的方式顯示Terminal窗口且進行配置，同樣可以當作串口調試助手使用，如圖 28所示。

圖 27

圖 28

將用戶邏輯設計封裝成IP

參考工程見“ZYBO_demo_packageIP.xpr”。

ZYNQ中PS與PL的聯系主要有兩個，分別是GP端口和HP端口。其中HP端口可以理解為PS和PL可以訪問同一片存儲空間，于是可以以DDR空間為中介，進行大量的數據通信。而平時在純FPGA設計中的那些邏輯模塊與PS的通信方式就是依靠GP端口完成的。

純RTL邏輯模塊的控制或者輸出都是通過模塊的輸入輸出端口實現的。在ZYNQ的架構下，就是將這些輸入輸出端口改為寄存器，原來的輸入端口改為只寫的控制寄存器；原來的輸出端口改為只讀的狀態寄存器。于是每個邏輯模塊都有一個標準的AXI-Lite Slave接口，用于與PS相連接，使得PS可以控制讀寫邏輯模塊內的寄存器。于是每一個邏輯模塊就相當于PS的一個外設，與PS自帶的外設，如UART、I2C控制器控制器來是一樣的。這就是ZYNQ的硬件可擴展性，通俗的說就是當ARM需要各種要求的外設時，都可以通過在PL端進行邏輯設計實現。

下面就介紹如何一步一步的完成一個PL端的邏輯設計，并將其封裝成為IP，并在ZYNQ的Block Design中加入到硬件設計中，并在SDK中通過代碼來控制該外設。

本例中所涉及的邏輯模塊功能為：IP的外部接口為4盞LED，內部寄存器有3個，分別是工作模式寄存器（MODE），使能寄存器（ENABLE）和狀態寄存器（STATUS），如圖 29所示。

圖 29

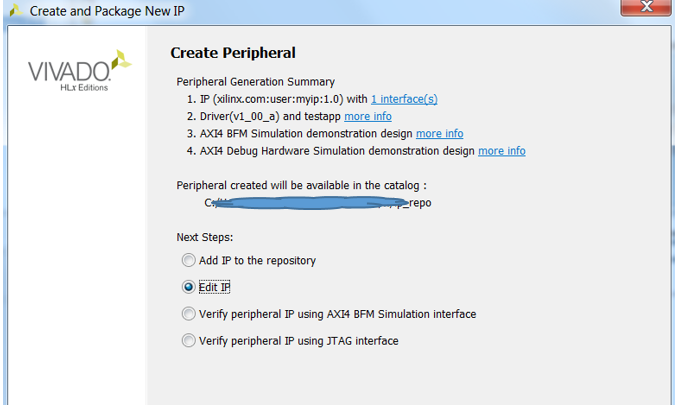

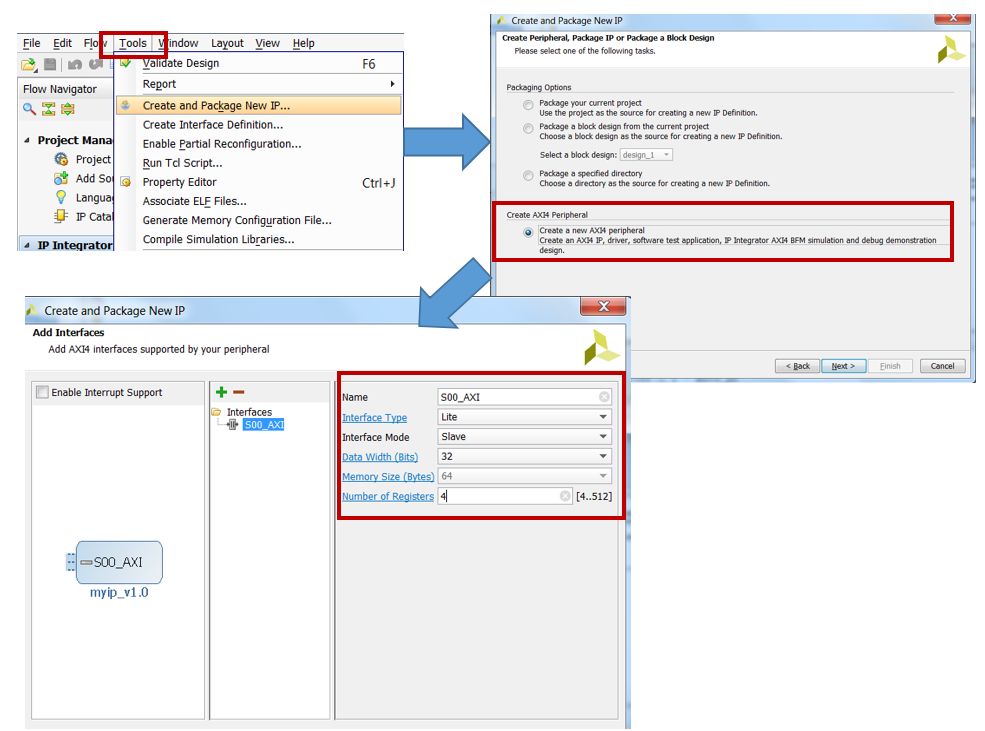

Step1: 在Vivado GUI中，選擇Tool?Create and Package New IP…。一般情況下，選擇“Create a new AXI4 Peripheral”，這種IP就是之前提到的，由PS讀寫寄存器進而控制的IP，在后面的菜單中選擇該IP的Interface接口以及內部需要多少寄存器，如圖 30所示。

圖 30

一般來說，IP首先需要一個AXI-Lite的Slave接口，用于與PS連接。除此以外還可以增加其他AXI接口，例如增加一個AXI4的Master接口，用于邏輯設計中訪問PS端的存儲器；又比如可以增加一個AXI-Lite的Master，用于讀寫其他邏輯模塊的寄存器等等。在這里選擇好接口后，工具在生成IP的時候會自動生成相應的AXI接口代碼，用戶可以直接使用或者稍作修改即可。

另外就是選擇寄存器的個數，因為稍后生成的代碼中會自動完成指定數量寄存器的讀寫控制代碼，于是如果設置少了，后面需要手工添加代碼，會比較麻煩，不如配置時將寄存器個數設置的多一些。

Step2: 完成配置后工具自動生成代碼，在生成的代碼中進行修改。

圖 31

在自動生成的代碼中，結構如下：

圖 32

需要注意的是自動生成的代碼只是簡單完成了指定數量寄存器的讀寫時序，至于每個寄存器的邏輯功能和含義是沒有的，需要用戶將這些寄存器引到S00_AXI模塊的上層，與用戶設計的邏輯進行通信。同時自動生成的代碼中所有的寄存器都是可讀可寫的，如果需要設置只讀或者只寫的寄存器，需要在S00_AXI模塊中自行修改代碼。

Step3: 為邏輯設計增加外部接口以及全局參數。

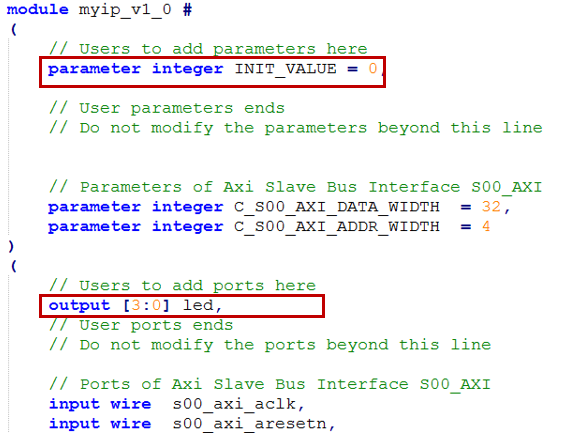

該例程中需要設置4個外部輸出管腳，控制外部LED。并且設置一個全局參數為4盞LED的初始狀態。首先在代碼中指定位置進行修改，如圖 33所示。

圖 33

保存修改后，會在GUI界面中看到“Customization Parameter”、“Ports and Interfaces”以及“Customization GUI”的標識都變了，代表檢測到了代碼中的變化。

圖 34

點擊GUI中如下所示的指令后，工具自動完成更新。

圖 35

Step4: 在GUI如圖 34所示的界面中修改參數設置，對IP進行配置。

Step5: 完成IP的封裝，如圖 36所示，在Review and Package中點擊Re-Package IP。

圖 36

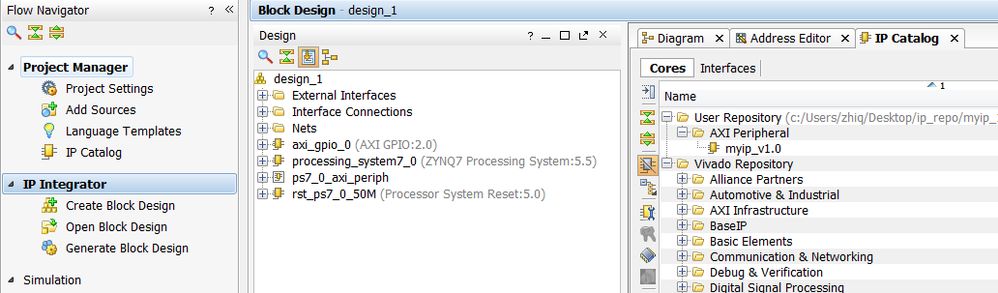

此時會關閉IP封裝界面，回到ZYNQ Block Design界面。在IP Catalog中會出現剛才封裝完成的IP。

圖 37

此后的操作就和“Vivado中進行ZYNQ硬件部分設計”中介紹的一樣，將該IP當成與其他IP一樣的外設，進行Block Design設計，同樣需要對于外接接口添加約束文件，之后生成Bit文件。

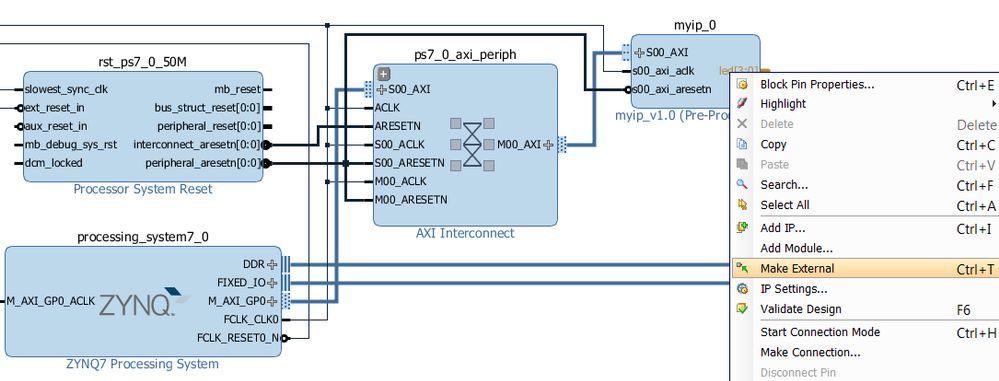

Step6: 在Block Design中需要將封裝的邏輯模塊IP需要引到外部的IO進行設置。

右擊需要引出的端口，點擊“Make External”。之后重新生成HDL Wrapper即可。

圖 38

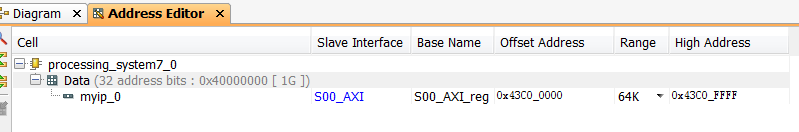

Step7: 在Block Design中的Address Editor中給IP分配總線地址。

圖 39

Step8: 封裝好的IP進行底層修改。

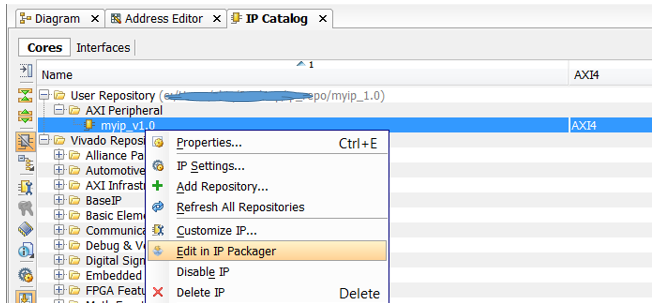

如果需要對已經設計好的IP進行底層修改，就在IP Catalog中顯示的該IP處右擊，選擇“Customize IP”。需要注意的是，工具會默認彈出一個路徑，作為修改IP的工作路徑，但是該路徑是一個臨時路徑，與之前存放IP的路徑不同。

圖 40

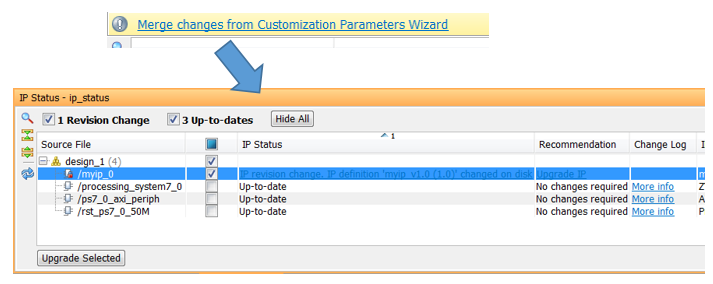

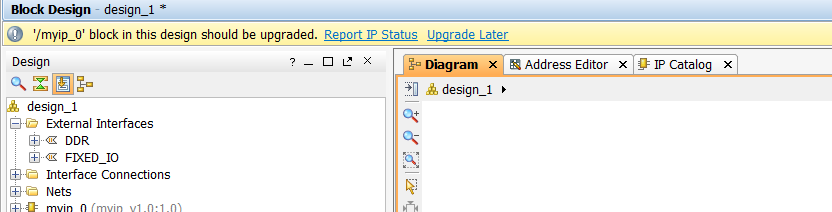

IP底層修改完成之后，重新Re-Package IP后，回到Block Design中工具自動檢測到IP有更新，只要通過工具的提示進行IP的更新即可。

圖 41

Step9: 封裝好的IP的BSP以及SDK程序的編寫。

首先封裝的IP有自己在AXI總線上的地址，于是IP內部的所有寄存器的地址就是IP的Base地址加上各個寄存器的偏移量。于是在SDK代碼中就可以通過唯一的地址訪問到這些寄存器。由于內部的寄存器都是用戶自己設計的，所以不需要BSP封裝太多的函數，BSP也無法知道用戶設計的邏輯，從而也無法自動封裝API。用戶直接通過底層調用Xil_Out32()和Xil_In32()完成對于封裝邏輯模塊IP的控制。如果需要，用戶可以自行封裝更上層的API函數。

使用Zynq processor仿真Customized IP

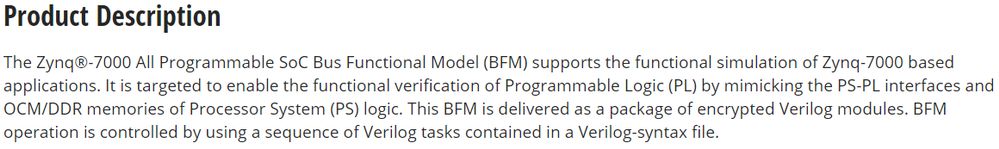

由于ZYNQ中除了常用的FPGA邏輯部分外還有ARM內核部分，所以在進行類似于FPGA設計仿真時會遇到問題，就是如果仿真ARM內核部分。Xilinx提供的一個方案是Zynq BFM（Bus Functional Model），其介紹如下。

圖 42

但是該Model是需要額外購買的，該章節介紹一種無需購買Zynq BFM就可以仿真Customized IP的方法?；舅悸肥菍τ赑L端的Customized IP而言，控制端是ZYNQ中的ARM內核還是普通FPGA中的MicroBlaze都是一樣的，所以可以將Customized IP例化到以MicroBlaze為處理器的Block Design中，由于MicroBlaze的仿真無需額外的License，所以可以將SDK的程序導入到MicroBlaze的內核，進而仿真Customized IP。

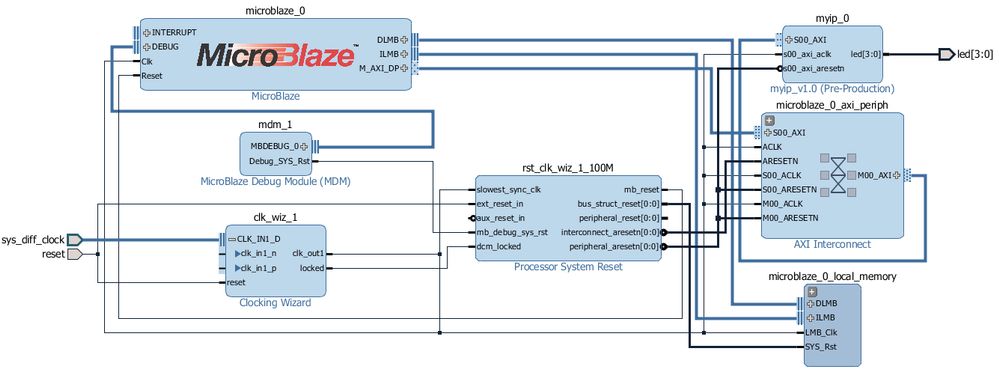

Step1: 按照“將用戶邏輯設計封裝成IP”中介紹的，完成Customized IP的設計和封裝；在Block Design中加入MicroBlaze和Customized IP，完成Block Design設計；完成硬件平臺的綜合、實現、生成Bit文件，并導入SDK；在SDK中完成軟件設計。綜上就是完成“將用戶邏輯設計封裝成IP”中的Step9，區別只是用MicroBlaze替代了ZYNQ Processing System。

圖 43

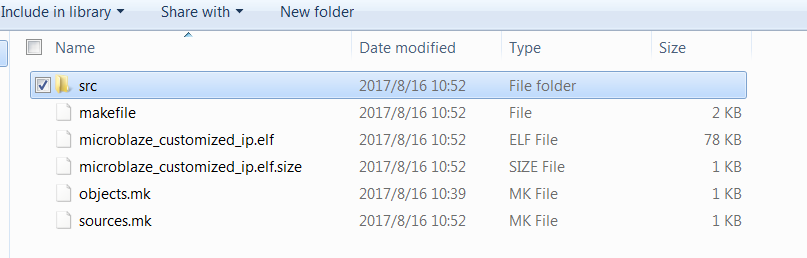

Step2：對SDK中設計的軟件程序完成編譯，工具自動生成elf文件。默認的存放地址為SDK project下Src文件夾中。例如：C:\***\A7_microblaze\A7_microblaze.sdk\microblaze_customized_ip\Debug

圖 44

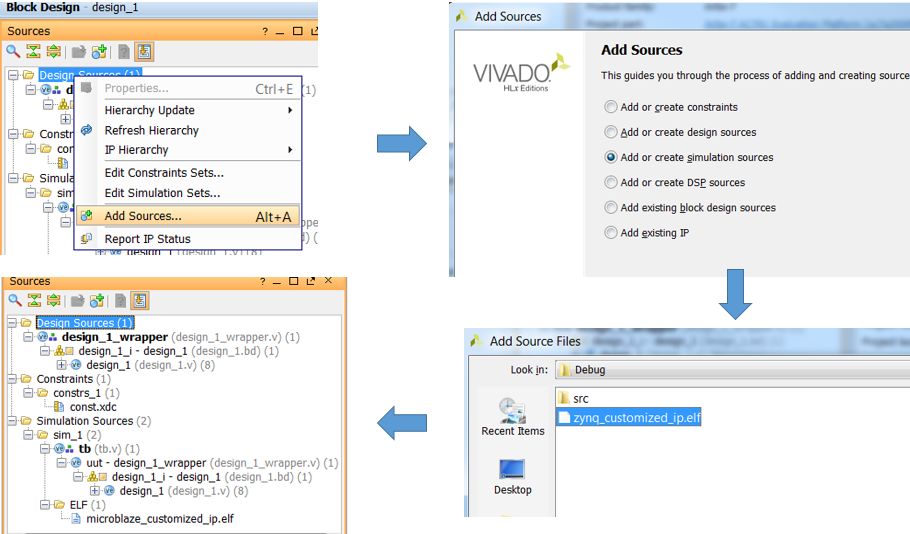

Step3：回到Vivado開發平臺，將elf文件導入至Simulation Source中。

圖 45

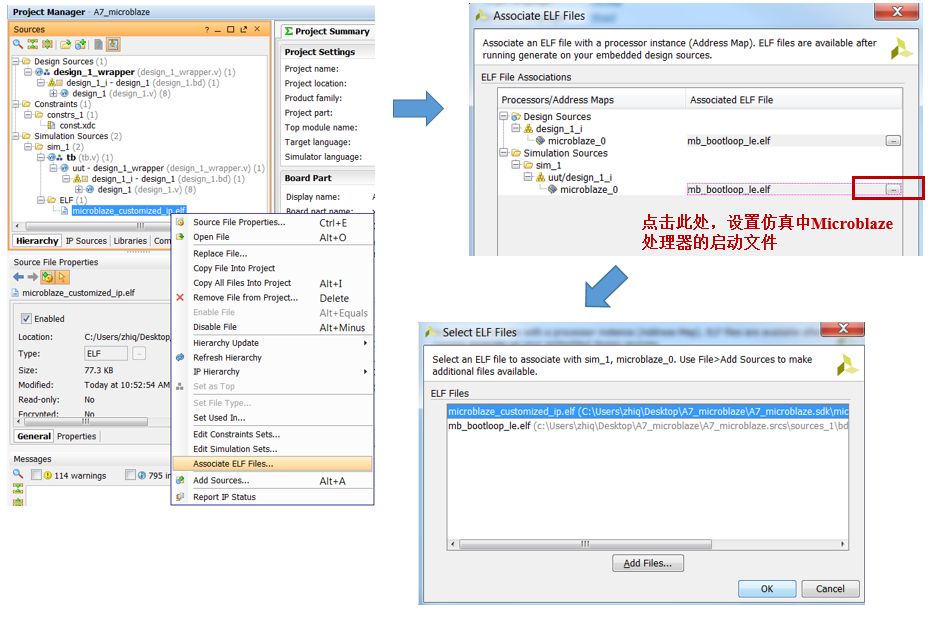

Step4：將導入的elf文件鏈接到對應的處理器，使其作為該處理器的啟動程序。注意，elf文件只允許associate至Microblaze，工具不支持鏈接到ZYNQ。

圖 46

Step5：正常啟動仿真。

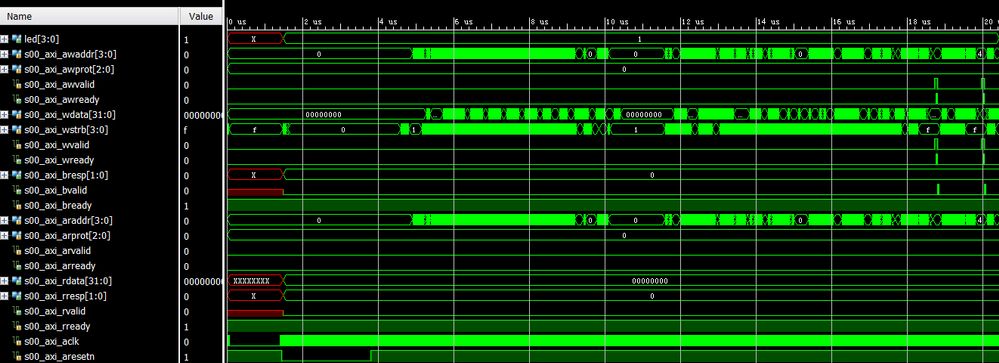

可以看到MicroBlaze核發出的AXI通信協議，如圖 47所示。

圖 47

于是對應的IP的輸出可以看到如“將用戶邏輯設計封裝成IP”中模式2設計的一樣，輸出的4路LED不斷反轉。

圖 48

ZYNQ對Memory的操作

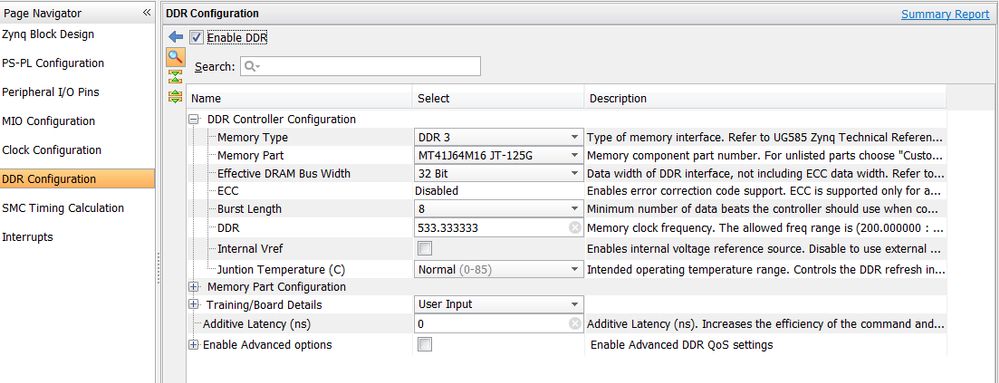

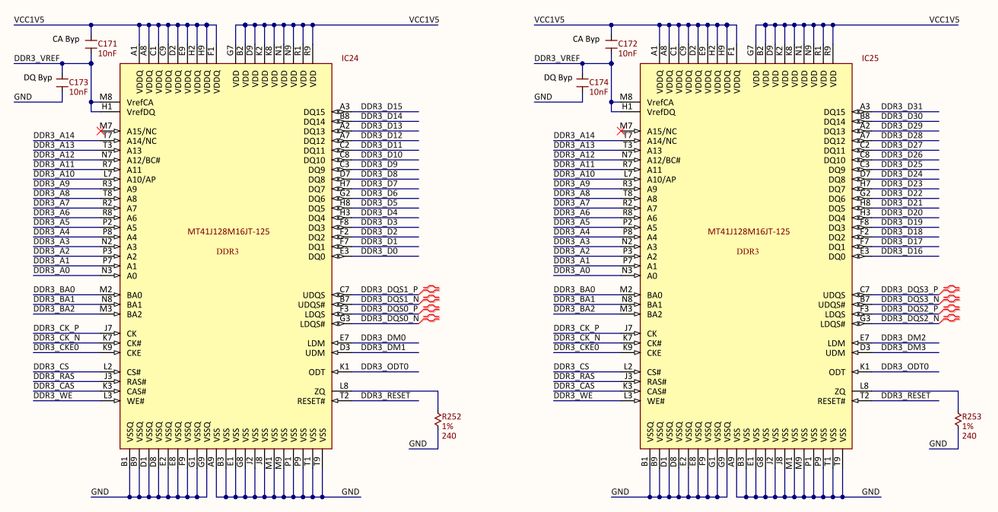

參考工程見“ZYBO_Memory_GPIO_Interrupt_demo.xpr”。ZYNQ有專用的DDR Controller接口，如果外部硬件連接了DDR器件，于是在ZYNQ Processing System中正確配置了相應的信號和參數后，DDR就可以成為ZYNQ的內存，在SDK中可以直接使用memcpy、memset以及類似的函數對于Memory空間進行操作。Step1：查看ZYBO的原理圖，找到相應的配置。ZYBO原理圖中與DDR相關的部分如圖 49所示。圖 49于是得到兩個信息，第一個所使用的芯片是MT41J128M16JT-125，第二個是兩片DDR3顆粒是通過位拼接完成的，也就是數據位寬為32bit。Step2：在Block Design中對DDR部分的參數進行配置。圖 50Step3：完成Block Design設計，產生Bitstream，導入SDK。圖 51Step4：在SDK中編寫Memory測試代碼。

#include #include #include "platform.h"#include "xil_printf.h"#include "xil_types.h"#include "xil_io.h"int main(){ u32 test_src[100]; int i; int readback;  init_platform(); u32 *result = (u32*) malloc(sizeof(u32) * 100);  if (result) { memset(result, 0, sizeof(u32) * 100); } else { return 0; }  for(i=0;i<99;i++) { test_src[i]=i; }  memcpy(result,test_src,100 * sizeof(u32));  for(i=0;i<100;i++) { readback = Xil_In32(result+i);

其中特別需要學習的就是malloc與memcpy的使用方法。

ZYNQ中MIO/EMIO GPIO的使用

參考工程見“ZYBO_Memory_GPIO_Interrupt_demo.xpr”。

MIO是PS端的外部引腳，共有54個；EMIO是PL端的外部引腳，共有64個。ZYNQ支持通過配置將PS的控制器信號通過EMIO輸出，例如PS自帶的UART Controller，如果正常選擇引腳只能選擇MIO引腳輸出，但是通過設置可以選擇連接到EMIO引腳。同時EMIO引腳也可以作為PS端的擴展引腳，即經過擴展PS一共可以控制118個引腳。

該例程演示將4個EMIO設置為PS的擴展引腳，這4個EMIO連接著LED。于是，與“將用戶邏輯設計封裝成IP”中的實驗相比，同樣是控制外部4個LED，就不需要另外設計一個邏輯模塊，并封裝成IP作為PS的外設了，可以直接通過SDK的程序進行控制。

注意：

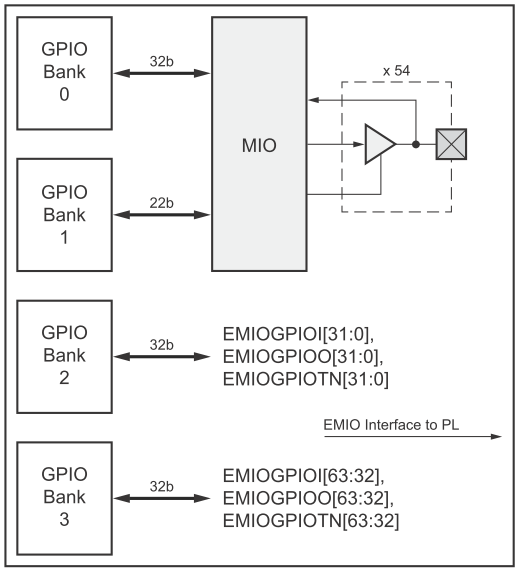

1. 用于擴展GPIO的EMIO和用于擴展外設的EMIO是完全獨立的，GPIO的EMIO共有64個，由2個bank組成，如圖 52所示。

圖 52

2. EMIO的內部排序按照EMIO54、EMIO55... ... EMIO117，以此類推。有了EMIO的編號之后就與內部控制EMIO的寄存器一一對應；而EMIO在外部與外部引腳的對應關系又是可以通過管腳約束進行更改的。于是可以得出：不能通過EMIO的外部引腳的關系確定其內部寄存器的地址。工具對于EMIO GPIO的連接關系是按照從EMIO54開始依次向上排列。

Step1：在Block Design中加入ZYNQ7 Processing System，在ZYNQ7 Processing System配置中添加EMIO GPIO，如圖 53所示。通過設置EMIO GPIO Width來選擇擴展EMIO GPIO的個數，此時就完成了與內部寄存器之間的對應關系，規則就是從EMIO54開始向上排列。

圖 53

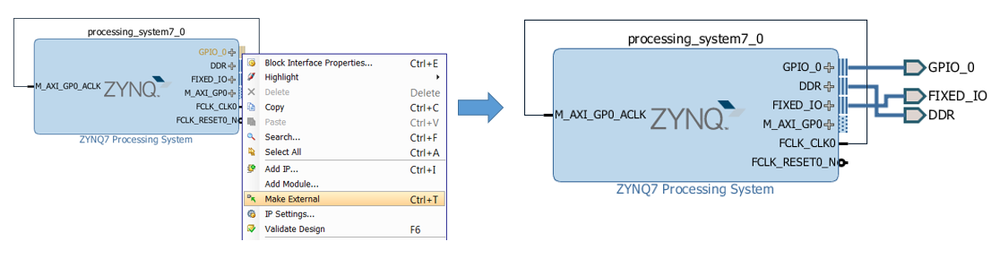

Step2：將ZYNQ的EMIO連接到外部引腳。右擊生成的GPIO信號，點擊Make External。圖 54Step3：約束EMIO與外部引腳Pad的對應關系以及EMIO的電平標準。方法有兩種:

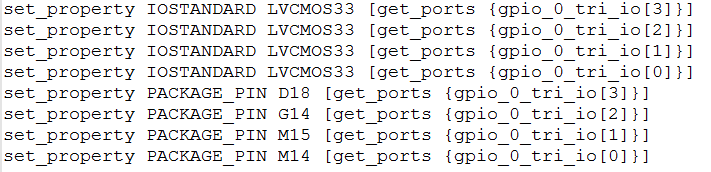

• 第一種是通過XDC約束文件進行約束，需要先將Block Design生成HDL Wrapper，這樣才能知道其引腳名稱。

圖 55

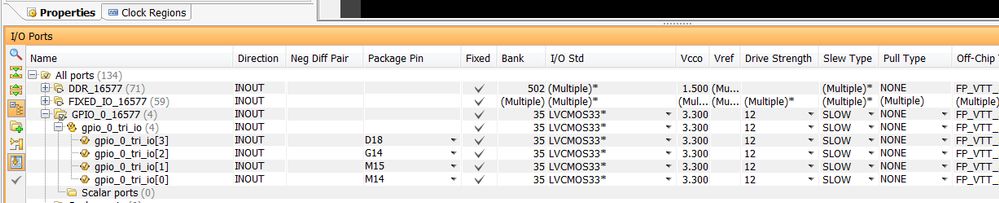

• 第二種方法就是Open Elaborated Design，在GUI中設置電平和引腳。

圖 56

Step4：完成Block Design的綜合、實現、生成Bitstream并導入SDK。

Step5：SDK中完成代碼的編寫，EMIO的代碼編寫需要包含的庫文件是"xgpiops.h"。

#include "xgpiops.h"static XGpioPs emio;#define EMIO_54   54#define EMIO_55   55#define EMIO_56   56#define EMIO_57   57 int main(){ //定義GPIOPS型指針，用于初始化時綁定硬件 XGpioPs_Config *ConfigPtrPS; init_platform(); //初始化GPIOPS，將ConfigPtrPS與硬件綁定 ConfigPtrPS = XGpioPs_LookupConfig(0); XGpioPs_CfgInitialize(&emio, ConfigPtrPS, ConfigPtrPS- > BaseAddr); //設置EMIO的方向，并使能EMIO XGpioPs_SetDirectionPin(&emio, EMIO_54, 1); XGpioPs_SetOutputEnablePin(&emio, EMIO_54, 1); XGpioPs_SetDirectionPin(&emio, EMIO_55, 1); XGpioPs_SetOutputEnablePin(&emio, EMIO_55, 1); XGpioPs_SetDirectionPin(&emio, EMIO_56, 1); XGpioPs_SetOutputEnablePin(&emio, EMIO_56, 1); XGpioPs_SetDirectionPin(&emio, EMIO_57, 1); XGpioPs_SetOutputEnablePin(&emio, EMIO_57, 1);  while(1) { // 向EMIO寫入數據，即驅動EMIO引腳 XGpioPs_WritePin(&emio, EMIO_54, 0x0); XGpioPs_WritePin(&emio, EMIO_55, 0x0); XGpioPs_WritePin(&emio, EMIO_56, 0x0); XGpioPs_WritePin(&emio, EMIO_57, 0x0); usleep(200000); XGpioPs_WritePin(&emio, EMIO_54, 0x1); XGpioPs_WritePin(&emio, EMIO_55, 0x1); XGpioPs_WritePin(&emio, EMIO_56, 0x1); XGpioPs_WritePin(&emio, EMIO_57, 0x1); usleep(200000); }  cleanup_platform(); return 0;}

Step6：如果需要將EMIO作為輸入端口，只需要將IO的方向設置為input。對于IO，作為輸出的時候需要Enable，但是作為輸入是永遠使能的，不需要額外的Enable。具體代碼如圖 57所示。

圖 57

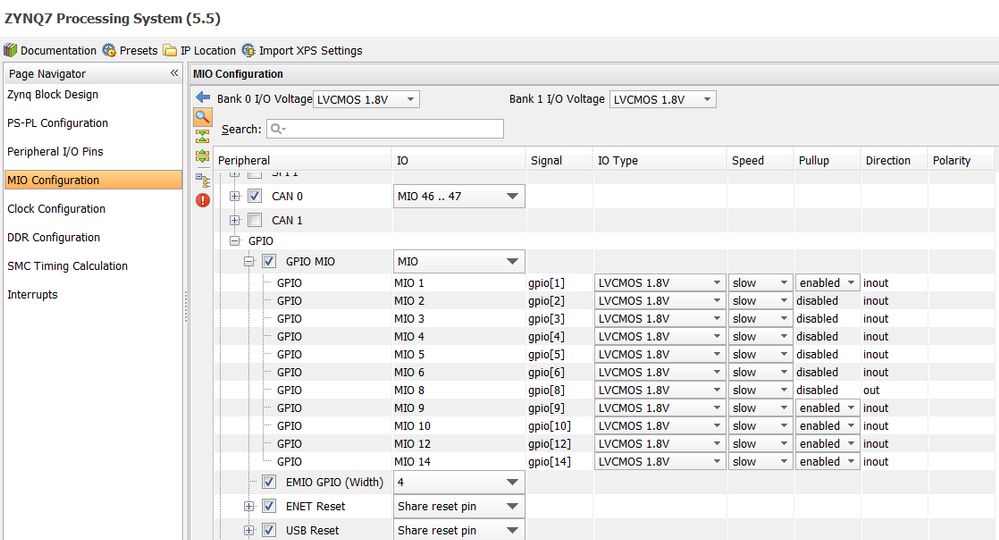

補充說明：MIO和EMIO都屬于PS的GPIO，用于指示的變量類型為XGpioPs；而使用AXI_GPIO外設的GPIO，由于是屬于PL的，所以指示這些IO的變量類型為XGpio。MIO和EMIO的控制對于SDK是完全相同的，其地址偏移量也是排在一起的，MIO從0排到53，EMIO接著從54開始。示例代碼中顯示的是EMIO作為輸出和MIO作為輸入，只需要將引腳編號的宏定義改為需要的MIO或者EMIO編號即可使用。在硬件配置時MIO的配置方法與EMIO有所不同，EMIO的配置如圖 53所示。而MIO由于不像EMIO，外部管腳是確定的，所以可以在ZYNQ7 Processing System配置時同時完成屬性以及電平的設置，如圖 58所示。

圖 58

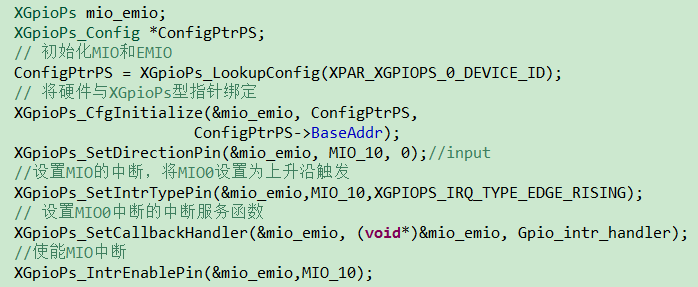

ZYNQ中Interrupt使用參考工程見“ZYBO_Memory_GPIO_Interrupt_demo.xpr”。ZYNQ中的中斷管理是通過Generic Interrupt Controller（GIC）完成的。任何的中斷功能都需要兩步，第一步是配置相應的中斷，第二步是設置中斷觸發之后的服務函數。配置相應中斷分以下幾個步驟：1. 使能相應的功能，例如GPIO中斷需要首先使能和配置GPIO；Timer中斷需要首先使能和配置Timer；

圖 59

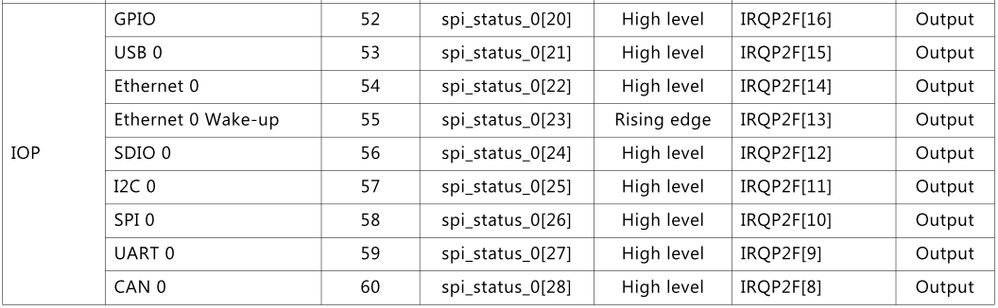

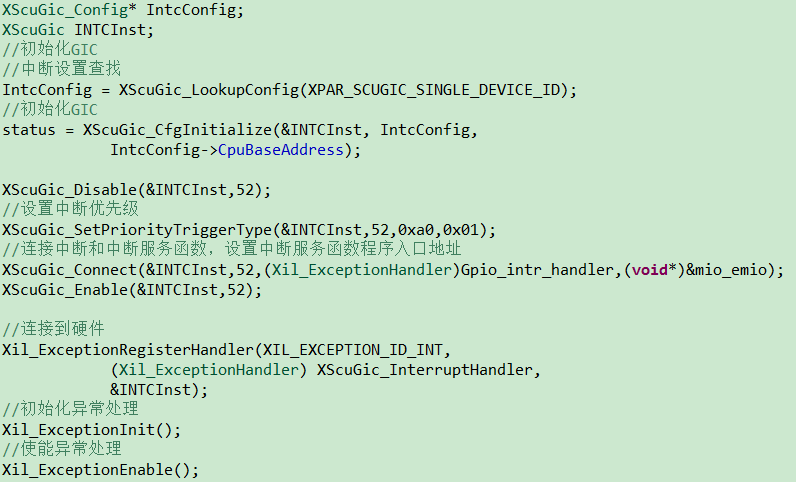

2. 初始化并配置使能GIC，還要使能異常處理。第1步中的操作對于每個中斷源來說都不相同，但是這一步的配置對于不同中斷源而言是類似的。不同之處在于有一個參數：中斷ID，即例子中的52是變化的，52是GPIO的中斷號，其他中端需要使用不同的ID。該值可以在UG585中斷的相關章節查詢到，如圖 61所示。另一個區別就是XScuGic_Connect時的服務子函數不同。

圖 60

圖 61

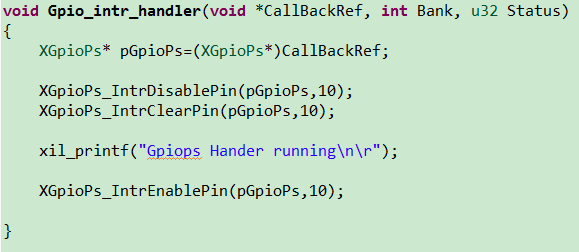

3. 編寫中斷服務函數，需要注意的是進入服務函數后首先需要禁止中斷，保證在處理中斷時不會再次因觸發中斷而程序跳轉；另外就是需要清除中斷標志位，否則會不斷觸發中斷。

圖 62

源代碼見附件。

ZYNQ CPU內部任何有定時器，在Vivado的ZYNQ配置中無需任何操作就可以在SDK中直接使用。與GPIO中斷類似，Timer的中斷也包含相同的幾步操作，下面給出各個階段的代碼片段，完整代碼見附件。

1. 初始化Timer。

圖 63

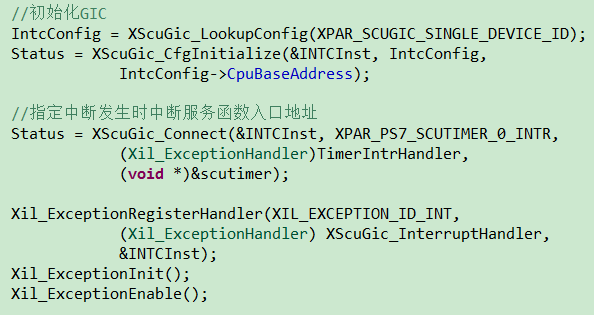

2. 初始化GIC，設置中斷服務函數入口。

圖 64

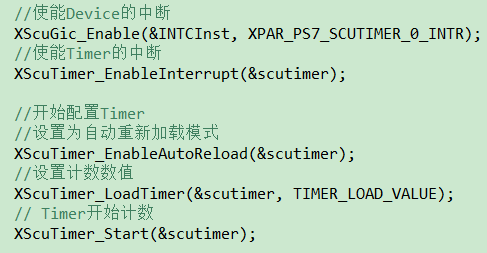

3. 配置Timer工作模式，導入計數初值，使能中斷。

圖 65

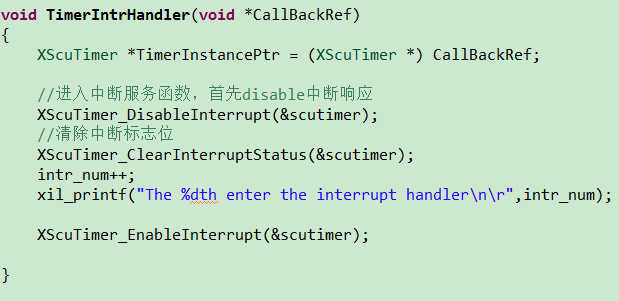

4. 編寫中斷服務函數，進入中斷后首先Disable中斷，清楚中斷標志位；然后進行中斷處理；退出中斷服務函數前重新使能中斷。

圖 66

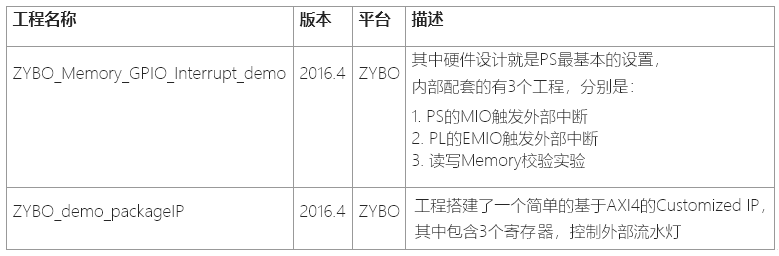

Appendix 1: 配套工程
