AD9361功能介紹

上次我們介紹了AD9361的配置，代碼，采樣，腳本轉換，軟件使用等等，今天我們來調試并使用ila抓取實測數據，使用matlab分析其原因。

傳送門：

AD9361的配置，代碼，采樣，腳本轉換，軟件使用

另外，我也整理了一份AD936x資料。

免費共享 | AD936x 相關資料吐血整理

AD9361功能簡介

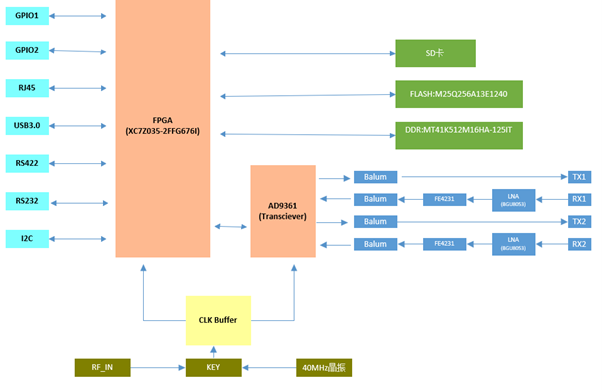

窄帶方案采用的是一個廠商的MINITRX-Z開發平臺，該平臺硬件框圖如下：

該平臺采用AD9361作為射頻收發器，工作頻率范圍是70M—6G；FPGA通過SPI對AD9361進行配置。

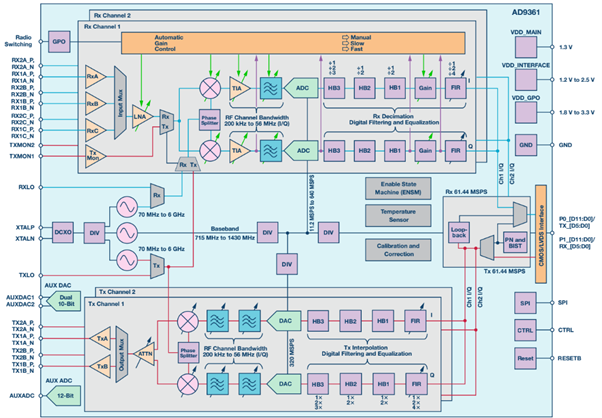

AD9361框圖如下圖所示：

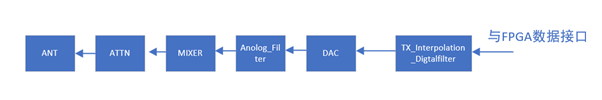

TX信號路徑

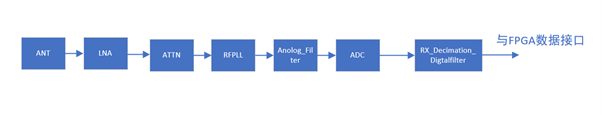

RX信號路徑

調試目標

1. 打通TX到RX數據通路：在FPGA側加入調制信號S1，經數據接口傳輸至AD9361變成成射頻信號RF1通過ANT發出；接收端收取RF1信號變成基帶信號通過數據接口傳輸?shù)紽PGA。

2. 配置9361修改射頻參數。

調試過程和結果

測試方法

對比法

開發板原始工程測試

測試條件：

開發板原始程序設置——RX端接收信號，經過AD9361轉換成基帶信號傳輸至FPGA，F(xiàn)PGA側不做任何處理，直接將信號給到TX數據接口，傳回AD9361轉換成射頻信號經過ANT端發出。

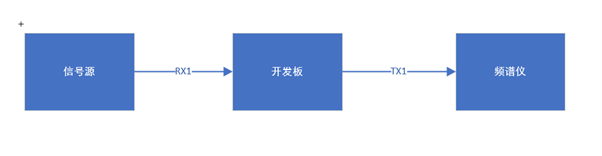

開發板原始程序測試連線示意圖如下：

原始程序設置接收和發射頻率都為1G，接收增益為10dB，設置方法如下：

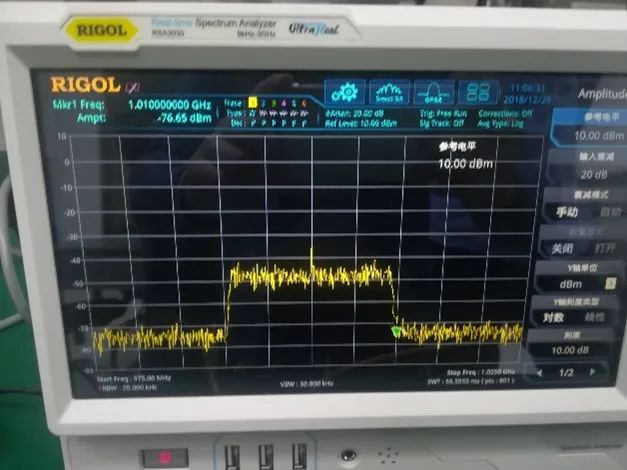

信號源發出頻率為1G的調制信號給到開發板RX1接口，TX1連接頻譜儀，在頻譜儀觀察結果如下：

在開發板直接生成調制信號，測試TX

測試條件：

不用信號源提供調制信號，在FPGA中做一個調制信號，AD9361配置與原始工程一致。

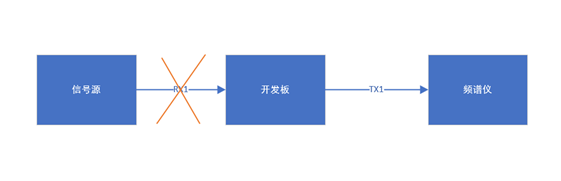

測試連線示意圖：

在FPGA側生成4倍上采樣的BPSK調制信號，經過時鐘速率為30.72M的傳輸口進入AD9361，在頻譜儀上觀察到的波形信號帶寬為7.5M左右，幅度在-15dbm

開發板自發自收測試，測試TRX環路

測試條件：

AD9361設置成FDD模式，采用2.1.2用例中的調制信號由TX鏈路發出，RX接收TX信號解調成基帶信號傳輸至FPGA，我們?cè)贔PGA側抓取接收的信號仿真頻譜。

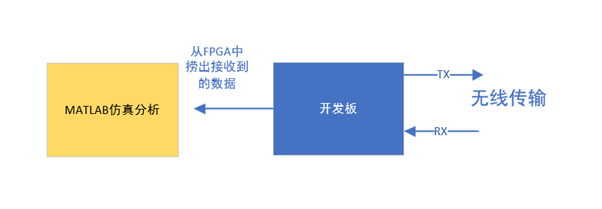

測試連線示意圖：

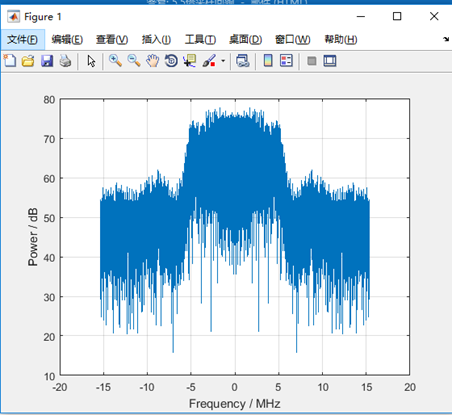

在VIVADO工具抓取的ila數據，轉換成十進制數據用matlab仿真頻譜如下：

可以看出，頻譜帶寬在7.5M左右，基本與用例中TX頻譜基本能對應。由測試用例結果來看，開發板發射至接收鏈路基本打通。

AD9361射頻參數配置方法

AD9361的配置通過AD936X Evaluation工具進行

收發頻率以及接收增益設置

需要說明的是，在合佳興提供的原始程序中，頻率和接收增益被拉出來單獨設置。

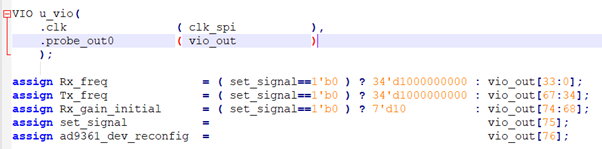

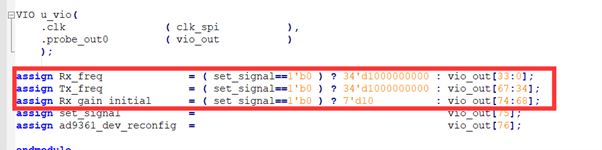

設置方法：打開工程目錄 MiniTRX-Z_prj_2016.3_v1.2\src下的usb30_top.v文件，修改如下寄存器。原始程序設置接收和發射頻率都為1G,接收增益為10dB。

事實上，原始工程中將頻率和增益設置都進行簡化了，下面對頻率設置做簡單說明。

設置收發頻率步驟：

1. 確定本振頻率LO,本例中本振頻率為1000M HZ;

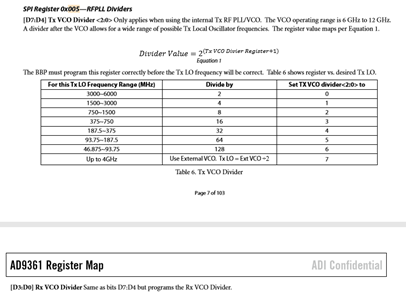

2. 由0x005寄存器確定TX和RX VCO分頻系數，本例中0x005=11，即TX和RX VCO分頻系數Divider Value=2，確定F_RFPLL=LO*2^(Divider Value+1)=8000M



3. 確定   F_ref  。本項目采用外部時鐘40M,由0x2AB[D0]=1,0x2AC[D7]=1,確定F_ref=40*2=80M

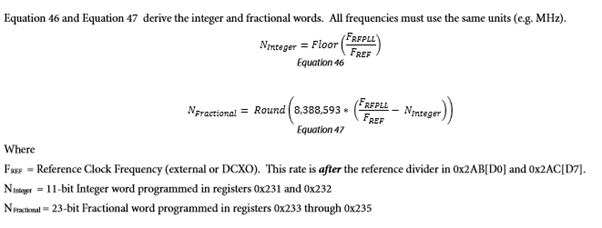

4. 確定頻率控制字。整數由11位二進制數確定,前三位存入0x232[D2:D0]，后八位存入0x231[D7:D0]；小數部分由23位二進制數確定，由高位到低位，分別存入0x235[D6:D0]、0x234[D7:D0]、0x233[D7:D0]。對應關系如下：



本例中N_integer  =8000/80=100=0x64,即寄存器0x231的值為64；N_Fractional  =0。

由Evaluation生成的腳本轉換成工程代碼

1. 《AD936X Evaluation使用說明》中提到生成AD9361配置腳本，后綴為.txt文件。

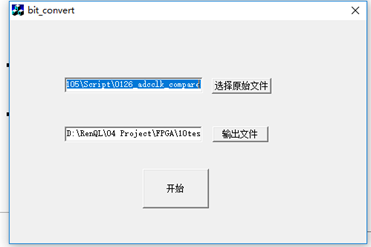

2. 通過bit_convert工具將.txt轉換成.v格式腳本。

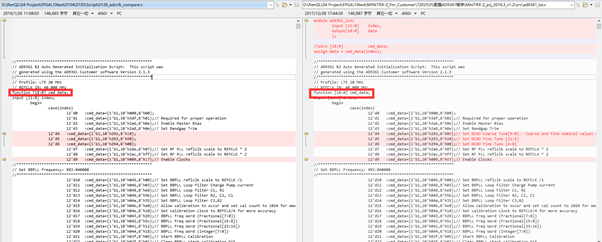

3. 用.v后綴腳本中的函數替換原工程中-lut.v中的函數，如下圖。



4. 保存工程，在VIVADO中綜合并執行。

采樣率不一致問題

本工程在調試過程中，我們發射的是4倍上采樣后的信號，在接收端收到的數據需要5.5倍下采樣才能還原。開發板的數據鏈路如下：

確認AD9361數字濾波器，在TX端插值系數和RX端抽取系數設置是對應的。

發現采樣率問題，首先懷疑數字濾波器發射端內插系數和接收端抽取系數相同。本工程數字濾波器設置如下，確認發射端和接收端數字濾波器對應。

本工程通過寄存器0x00A=09設置DAC=0.5*ADC,寄存器說明如下：

測量FPGA和AD9361數據傳輸?shù)臅r(shí)鐘

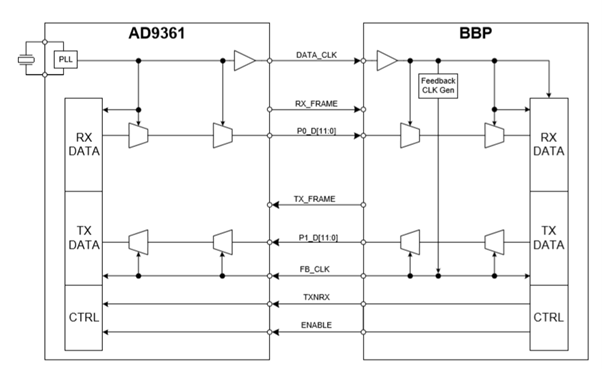

FPGA和AD9361數據傳輸示意圖如下：

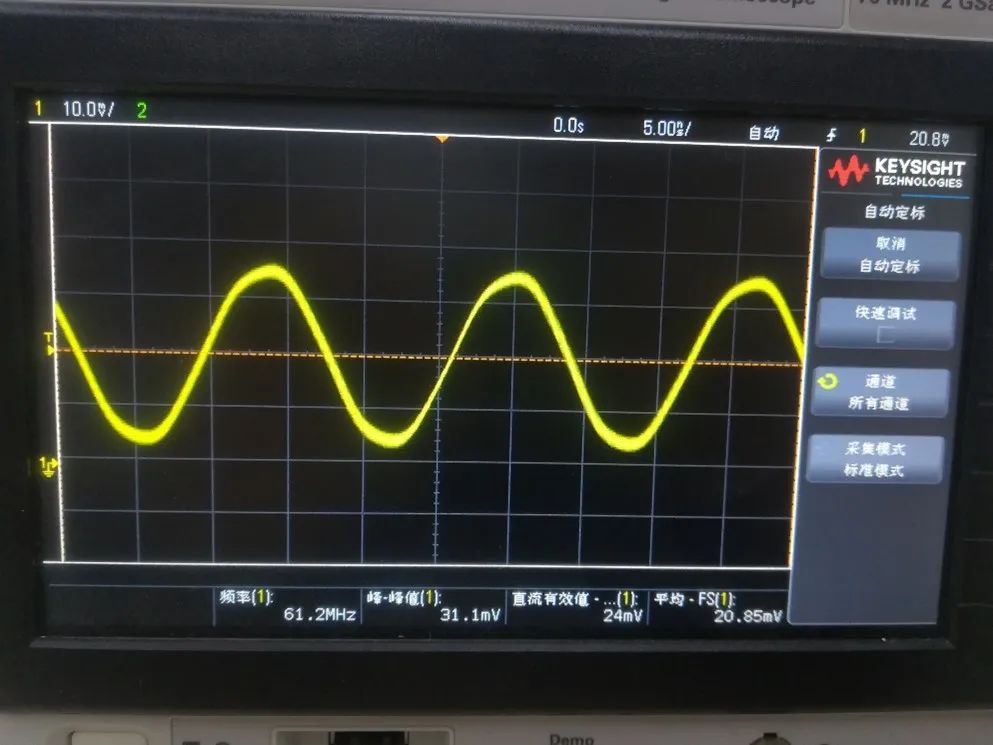

DATA_CLK 和FB_CLK時鐘頻率相同，幅度不一致。

DATA_CLKFB_CLK

同一工程，F(xiàn)PGA側接收到I0與I1數據，I1能通過5.5倍上采樣解析，I0不能通過5.5倍解析

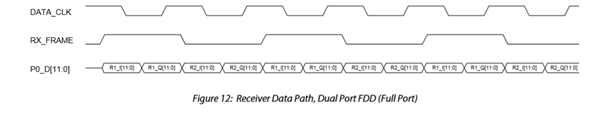

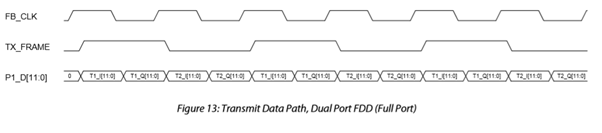

FDD模式下,發射和接收時序圖如下：

I0/I1(對應T1和T2)選擇由TX_FRAME決定，我們?cè)诠こ讨兄苯訉0賦值給i1,是否會有問題？

I0和I1接收到的數據量不一樣

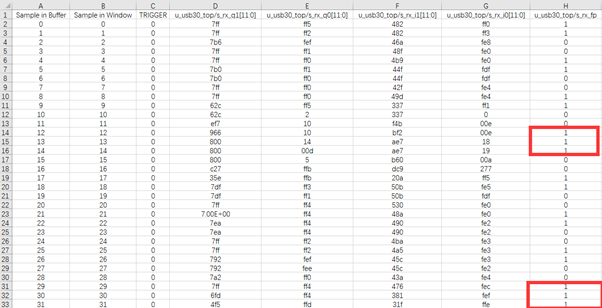

下圖是ila抓取的log，fp列中0/1指示FPGA接收R1(i0/q0)和R2(i1/q1)路數據，紅色框部分R1多了一個數據。導致數據解析下來，R1和R2路數據量不一致。

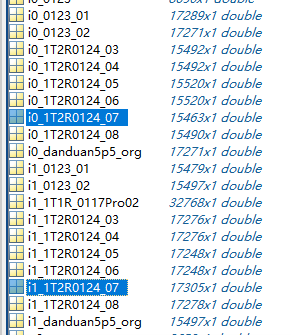

Matbab讀取的解析數據：

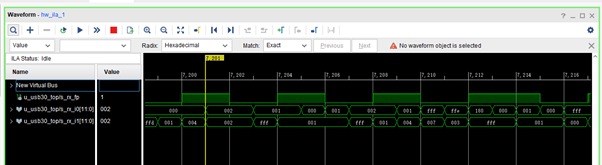

在VIVADO工具下觀察時序圖，fp指示的是RX_FRAM，由時序圖可以看出，fp不是嚴格的周期信號，i1和i0信號也不是按照例中的時序圖進行傳輸?shù)摹?

ila抓取TX端數據分析

測試目的：

抓取進入AD9361前的數據（即TX數據）分析，可以確定采樣率偏差是否由AD9361的處理導致的。

分析結果：

TX端數據頻譜看與RX端接收數據頻譜基本一致，但是按照5.5倍或4倍采樣無法解析數據。

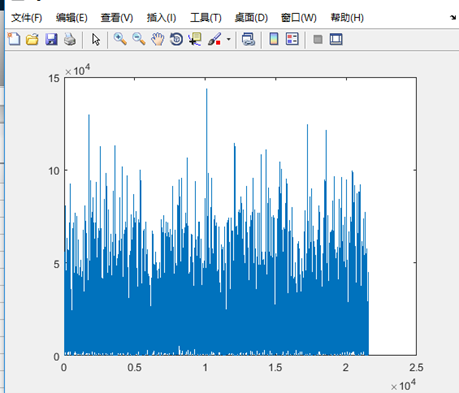

TX端數據仿真頻域波形如下：

TX端數據5.5倍相關解析結果如下：

TX端數據4倍相關解析結果如下：

分析加入調制信號到ila抓取TX端數據鏈路：

4倍上采樣原始信號經過雙邊沿變單沿后抓取，以4倍采樣無法還原信號。
