AXI4 STREAM DATA FIFO是輸入輸出接口均為AXIS接口的數據緩存器，和其他fifo一樣是先進先出形式?？梢栽诳鐣r(shí)鐘域的應用中用于數據緩沖，避免亞穩態出現。支持?jǐn)?shù)據的分割和數據拼接。在使用該IP核之前，我們應該熟悉該IP核的各種參數設定的含義。

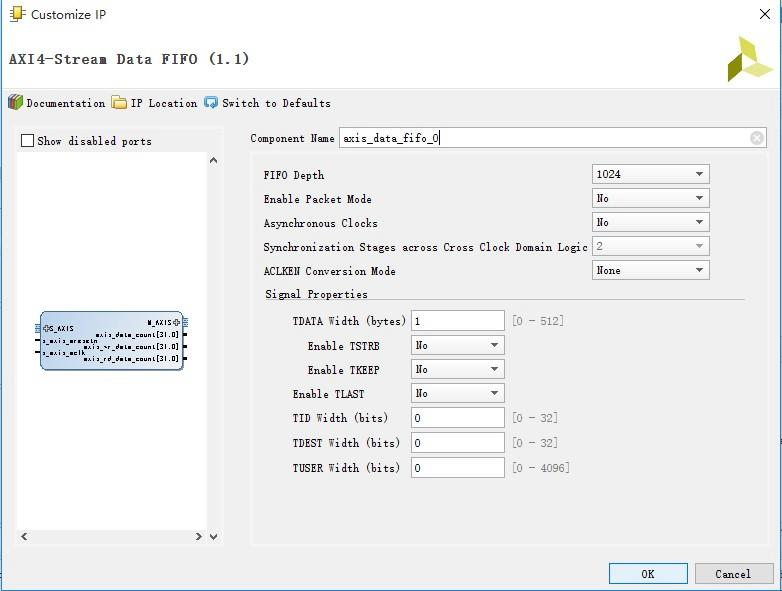

上圖則是該IP核的參數設定界面（開發環境為VIVADO2015.1），點擊左上角的Documentation，下拉框中選擇Product Guide，打開該IP核的說明文檔。

鏈接如下：
http://www.xilinx.com/support/documentation/ip_documentation/axis_infrastructure_ip_suite/v1_1/pg085-axi4stream-infrastructure.pdf

Component Name：
元件名字：該IP核生成后的模塊名；

FIFO Depth：
FIFO深度：該設定為指定例化FIFO的深度。當FIFO的深度為16或者32時利用基于FIFO的LUTRAM，其他深度的FIFO將利用BLOCK RAM實現。

Enable Packet Mode：
使能包模式：設置為Yes將使能包模式。此項設定需要TLAST信號被使能。FIFO的操作在包模式下被修改為存儲傳送的數據，知道TLAST信號被斷言（響應）。當TLAST信號被響應或者FIFO滿了,存儲的傳送數據將被送至AXI4-Stream master interface。

Asynchronous Clocks：
異步時鐘：如果設定了Yes，S_AXIS_ACLK和M_AXIS_ACLK被設定為與彼此異步，該IP將在異步模式進行操作。

Synchronization Stages across Cross Clock Domain Logic：
跨交叉時鐘域邏輯的同步階段：
當S_AXIS_ACLK和M_AXIS_ACLK是與彼此異步的，此項參數指定了用于跨時鐘域邏輯的同步階段的階數。增加這個值可以增加設計的MTBF，但是會增加延遲時間和邏輯利用。參考the FIFO Generator Product Guide（PG075）獲得該參數的更多信息。

ACLKEN Conversion Mode
ACLKEN轉換模式：
這個下拉選項為ACLKEN信號的轉換模式。當ACLKEN轉換執行時會消耗額外的延遲和邏輯。這個選項有：
None - 這里沒有ACLKEN信號關聯于IP。
S AXIS Only - 一個S_AXIS_ACLKEN信號關聯到S_AXIS_ACLK時鐘信號和沒M_AXIS_ACLKEN信號。
M AXIS Only - 一個M_AXIS_ACLKEN信號關聯到M_AXIS_ACLK時鐘信號和沒有S_AXIS_ACLKEN信號。
S AXIS & M AXIS - 兩邊時鐘都有 ACLKEN信號關聯到他們。

Signal Properties：
信號特性：
當使用IP集成器是，Vivado IDE會自動計算這些參數的值。

TDATA Width（bytes）：
TDATA位寬（字節為最小單位）：
該參數指定了所有AXI4-Stream interfaces中的TDATA信號的位寬，以字節為最小單位。該參數為整數，在0到512之間。設為0將省略TDATA信號。如果TDATA信號被省略，TKEEP和TSTRB信號也會被省略。接口數據的位寬按bits計算，需要乘以8。

Enable TSTRB：
使能TSTRB信號
如果設定為Yes，這個參數指定是否在所有AXI4-Stream interfaces使用可選的TSTRB信號。這個選項只能在TDATA Width（bytes）參數大于0時才可以使能。

Enable TKEEP：
使能TKEEP信號
如果設定為Yes，這個參數指定是否在所有AXI4-Stream interfaces使用可選的TKEEP信號。這個選項只能在TDATA Width（bytes）參數大于0時才可以使能。

Enable TLAST：

使能TLAST：

如果設定為Yes，這個參數指定是否在所有AXI4-Stream interfaces使用可選的TLAST信號。對于TLAST信號要重點說明，因?yàn)樵谑褂肧TREAM FIFO時TLAST的作用特別的重要。對于STREAM FIFO來說，TLAST信號的作用是指示一次傳輸數據流的最后一個數據，也指示著該數據流的結束。其會記錄下TLAST信號的位置，及當其SLAVE接口（SFIFO的數據寫入接口）的某一個數據寫入的同時TLASET信號也為高的話，當MASTER接口（SFIFO的數據讀出接口）讀出該數據的同時也會將TLAST信號拉高。總結起來就是，進的數據有TLAST，該數據出的時候就會有TLAST。

TID Width（bits）：
TID位寬（比特為單位）：
如果該參數大于0，這個參數指定是否在所有的AXI4-Stream interfaces中使用TID信號。值大于0省略這個信號。

TDEST Width（bits）：
TDEST位寬：
如果該參數大于0，這個參數指定是否在所有的AXI4-Stream interfaces中使用TDEST信號。值大于0省略這個信號。

TUSER Width（bits）：
TUSER 位寬：
如果該參數大于0，這個參數指定是否在所有的AXI4-Stream interfaces中使用TDEST信號。值大于0省略這個信號。

這里重點說下Synchronization Stages across Cross Clock Domain Logic，這個參數的出現是由于在進行跨時鐘域操作時，即FIFO的讀寫時鐘異步時，在讀時鐘域與寫時鐘域進行數據交互時可能會存在亞穩態，而通過在數據交換節點插入連續的寄存器進行時鐘同步，而這個參數的數值就是插入的同步寄存器的個數，或者叫做階數。階數越高,MTBF(Mean Time Between Failures，平均無故障時間)越大，則出現亞穩態的幾率越小，但是同時也會增加信號傳輸?shù)难舆t和增加額外的邏輯資源。

還有一個參數Packet Mode，當開啟整包發送模式后，F(xiàn)IFO會一直檢測當前接收數據量，只有當數據量到達FIFO的深度時，即FIFO滿的時候（在實際測試中發現當STREAM FIFO滿的時候不會輸出TLAST信號），或者是FIFO的SLAVE接口接收到TLAST信號時，該FIFO的MASTER接口才可以輸出有效數據，及才會允許后級模塊接收FIFO內數據。

在使用STREAM FIFO的應用中只應用到了TDATA、TVALID、TREADY以及TLAST信號，所以接下來對STREAM FIFO的功能說明只要是針對只是用以上信號的條件下的。

STREAM FIFO的復位信號為低有效，當復位信號拉高后的第三個時鐘上升沿s_axis_tready信號會自動拉高，該fifo處于等待接收數據狀態。

當STREAM FIFO的前端有數據需要發送時，在s_axis_tready為高時拉高s_axis_tvalid信號，在下個時鐘上升沿，STREAM FIFO便開始收數。

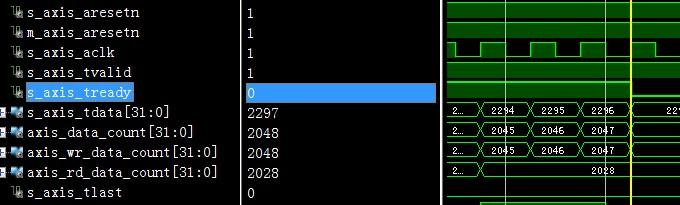

當STREAM FIFO內部的數據達到fifo的深度時，在接收進最后一個數據的同時，s_axis_tready將會變?yōu)榈?，告訴前級fifo已滿，不能在收數據了。其實S_axis_tready信號相當于普通FIFO的full與empty信號的綜合體。

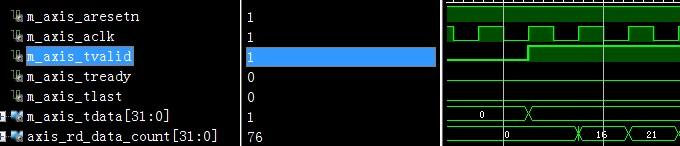

對STREAM FIFO 的MASTER接口為FIFO的數據輸出接口。當STREAM FIFO接收到數據并傳到MASTER接口上時，m_axis_tvalid便會拉高，由于使用的STREAM FIFO為異步時鐘模式，數據寫入時鐘比數據讀出時鐘要快，而讀數據計數器的刷新是在讀數據時鐘的上升沿，所以可以從圖中看到讀數據計數器的值是跳躍上升的。當FIFO的后端將m_axis_tready拉高時，MASTER接口便會將數據送出去。

最后再來觀測下TLAST信號：

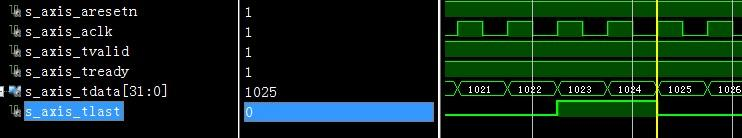

為了說明TLAST信號的傳輸特點，我們?cè)赟LAVE的寫入數據時在數據1023 和數據1024的時候?qū)_axis_tlast拉高。然后打開MASTER接口將STREAM FIFO內部的數據讀出。

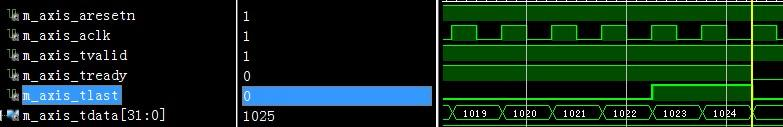

從MASTER接口的數據流可以看出，將數據1023和數據1024讀出的同時也會將m_axis_tlast信號拉高。

最后說明一下STREAM FIFO的Packet mode包模式，開啟包模式必須是采用同步時鐘，而且TLAST信號必須使用。

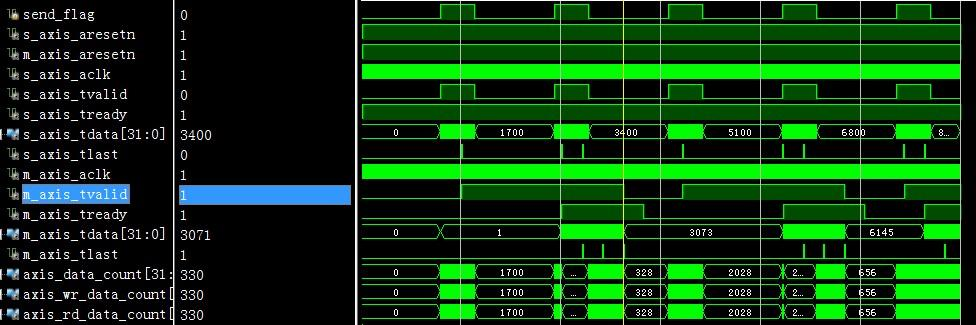

在包模式下，數據將是以包的單位，而包內數據的數量由TVALID、TREADY和TLAST信號控制，TVALID信號和TREADY信號一起為包數據的開始，TLAST信號為包數據的結束。當STREAM FIFO里面沒有收到一包的數據時，F(xiàn)IFO的MASTER接口將處于關閉狀態，即m_axis_tvalid將一直保持為低。當STREAM FIFO內部數據有至少一包及以上的數據時，MASTER接口將開啟，m_axis_tvalid將會拉高，當后級將存的包數據取完之后，MASTER接口又將關閉，m_axis_tvalid將拉低，直到接收到下一包數據之后才會重新打開。
