ZYNQ AXI DMA調試細節

時間：2025-10-21 00:08:40
手機看文章

掃描二維碼
隨時隨地手機看文章

本文介紹ZYNQ AXI DMA的簡單模式使用方法，查詢模式，不使用中斷，32bit。

1. 有關DMA的函數調用，去參照DMA的官方例程。

所有的外設都是有ID的，先建立一個結構體，初始化外設，把外設的基地址賦值給結構體，對結構體進行賦值就是寫相應的寄存器，控制DMA工作。所有的外設都有寄存器手冊，自己去下載，直接看寄存器空間register space就可以了，例如DMA的寄存器手冊。DMA有兩種方式，我只學習了使用簡單模式，Scatter / Gather Mode可以看其他博主的介紹。下面的代碼是DMA的初始化，非常簡單，以及開啟一次DMA接收，數據從axis stream fifo到DMA到DDR3。

Xil_In32 和Xil_Out32直接讀和寫寄存器，還有Xil_In8和Xil_Out8，是按byte操作。

void DMA_INIT(void)
{
 //初始化
 int Status;
 XAxiDma_Config *Config;
 XScuGic_Config *IntcConfig;
 Config = XAxiDma_LookupConfig(XPAR_AXIDMA_0_DEVICE_ID);
 Status = XAxiDma_CfgInitialize(&AxiDma, Config);
 //不使能中斷
 XAxiDma_IntrDisable(&AxiDma, XAXIDMA_IRQ_ALL_MASK,XAXIDMA_DMA_TO_DEVICE);
 XAxiDma_IntrDisable(&AxiDma, XAXIDMA_IRQ_ALL_MASK,XAXIDMA_DEVICE_TO_DMA);
 //初始化DMA，初不初始化無所謂，跟進去就知道本質都在寫寄存器
 XAxiDma_Reset(&AxiDma); while(!XAxiDma_ResetIsDone(&AxiDma));
 //打印寄存器
 //0x4040 0000是DMA的基地址，在block design的address中可以看到，后面是偏移地址，
 //window->address editor
 xil_printf("CR is %d\r\n", Xil_In32(0x40400000 + 0x30));
 xil_printf("SR is %d\r\n", Xil_In32(0x40400000 + 0x34));
 xil_printf("LENGTH is %d\r\n", Xil_In32(0x40400000 + 0x58));
 //開始傳輸
 Xil_Out32((0x40400000 + 0x30),1); //start dma
 Xil_Out32((0x40400000 + 0x48),base_addr); //set da address
 Xil_Out32((0x40400000 + 0x58),16383); //set length
 //再次打印，看寄存器的狀態
 xil_printf("CR is %d\r\n", Xil_In32(0x40400000 + 0x30));
 xil_printf("SR is %d\r\n", Xil_In32(0x40400000 + 0x34));
 xil_printf("LENGTH is %d\r\n", Xil_In32(0x40400000 + 0x58));
}

2. Xilinx的例程代碼向來都是異常復雜，調到最后不免都要去看寄存器，翻閱手冊我們看到DMA簡單模式如何使用。

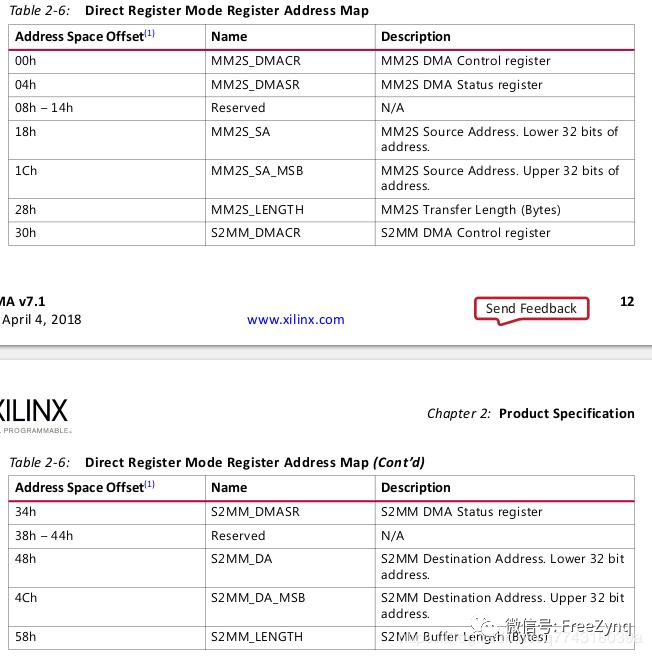

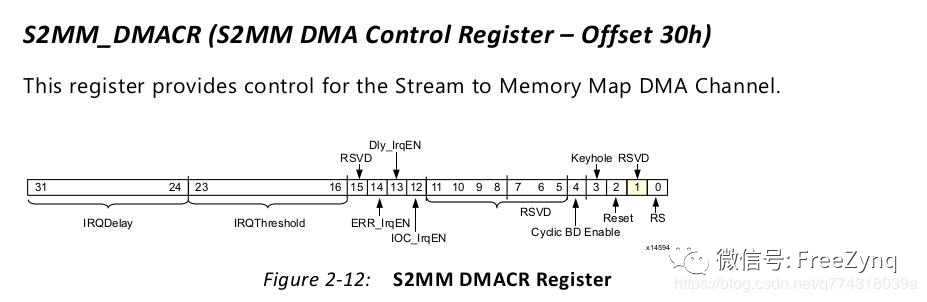

要注意，MM2S是說 memory map to stream，S2MM是stream to memory map，memory map當然是指DDR3內存了，根據名稱我們就知道MM2S是說DMA把數據從DDR3搬移到stream FIFO中。從下面手冊中我們看到了寄存器偏移地址從00h-28h 是mm2s的，30h-58h是s2mm的。30h是CR寄存器，有RS，reset等寄存器位，后面都有說明。

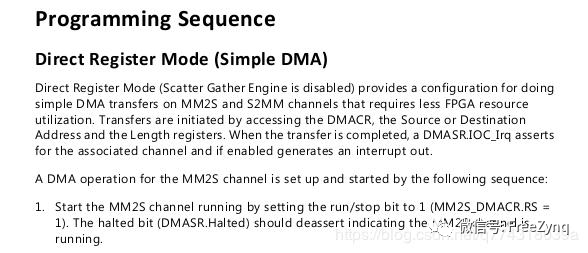

3. DMA的使用方法也在手冊中直接說明了。

A. DMA發送在例程里也有說明，xaxidma_example_simple_poll.c，

XAxiDma_SimpleTransfer(&AxiDma,(UINTPTR) TxBufferPtr,MAX_PKT_LEN,XAXIDMA_DMA_TO_DEVICE); 注意，XAXIDMA_DMA_TO_DEVICE就是DDR3 到 FIFO，從TxBufferPtr發送MAX_PKT_LEN個字節到FIFO（不一定是FIFO），

判斷DMA發送的SR寄存器idle是否為1，為1則idle，說明發送結束。

while (XAxiDma_Busy(&AxiDma,XAXIDMA_DMA_TO_DEVICE))

B.發送很簡單，接收有點復雜，主要是tlast信號的問題，要先了解DMA的接收過程。

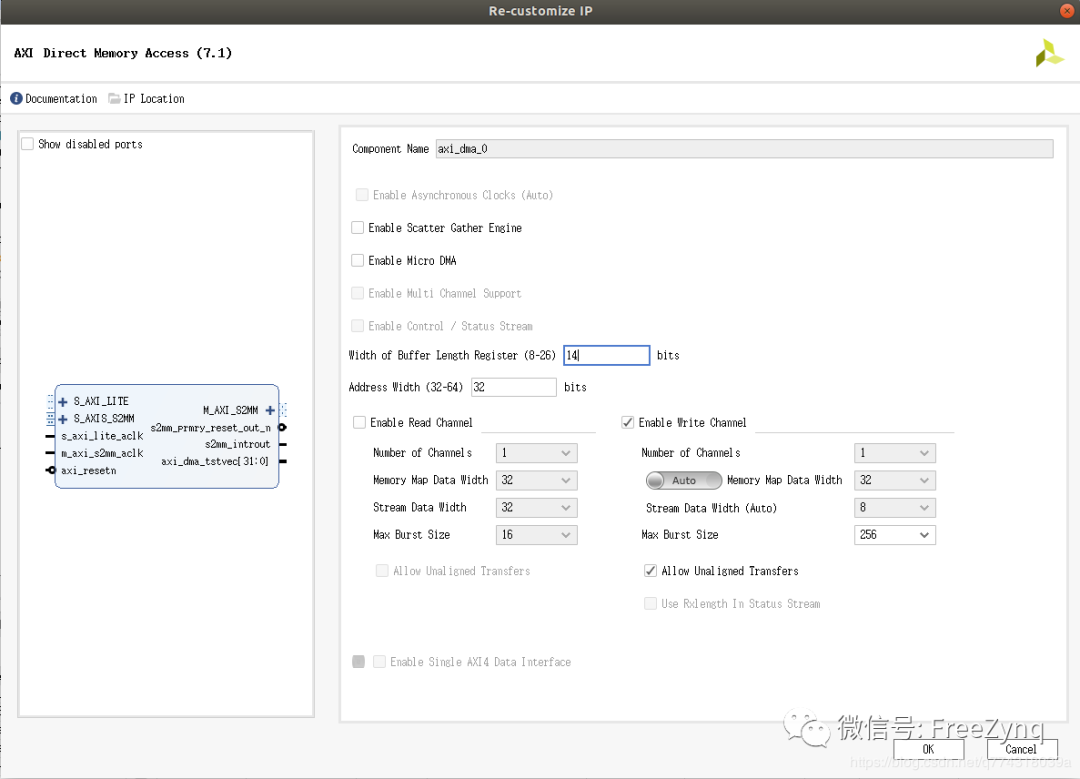

下圖是AXI DMA的配置圖。

  • a.不使能scatter gather和miro DMA，使用簡單模式，前者可以配置多個地址，一次開啟多次傳輸。width of buffer length register這個是指接收或發送的最長長度，14位最大就是16384，實際上在函數中判斷是16383，該參數設置過長， XAxiDma_SimpleTransfer函數就會返回一個錯誤。

  • b.address width是32位，就是對應到DDR3上，一次操作是32bit。read channel 和write channel很不好記，要理解DMA工作時是獨立于CPU的，DMA讀寫都是指對DDR3的操作，由于我的應用是從底層產生數據存到FIFO中，等DMA來讀取，因此只需要開啟寫DDR3通道即可。

  • c.max burst size，突發傳輸長度。突發的意思，就是傳送一次地址，取多個數據的長度。這一點不好理解：當CPU通過AXI lite寫DMA寄存器開啟DMA接收后，DMA的tready拉高，開始傳輸數據，每接收到突發長度后，拉低一次tready，把數據寫到DDR3中，寫完之后再拉高再接收數據。

  • d.allow unaligned transfers。地址對齊，這個很重要，發送和接收通道都有，不開啟，你發送和接收都必須要從4byte對齊的位置開始，必須從0x00,0x04,0x08等位置發送或接收，否則DMA不會正常工作。

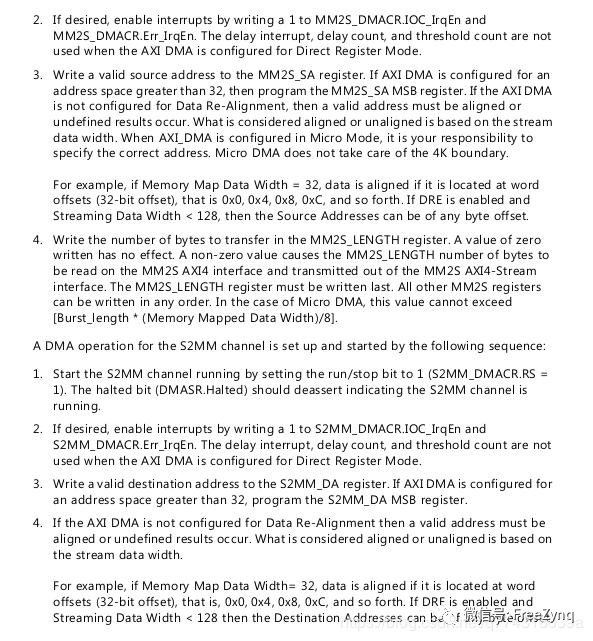

我們?cè)倩厝タ唇邮盏木幊陶f(shuō)明。

  • a.寫S2MM_DMACR.RS =1，然后DMASR.Halted = 0 ，DMA表示在運行了。

  • b.寫目的地地址到DA寄存器中。

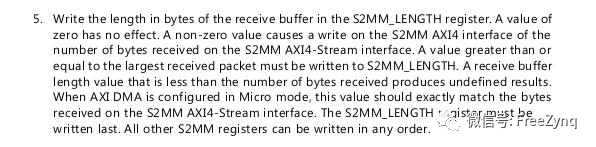

  • c.寫LENGTH寄存器，必須要最后寫。寫完這個寄存器后，DMA就開始傳輸了。傳輸完畢后，該寄存器的值是實際接收到的字節數。

  • d.判斷DMASR.idle = 1，后表示接收結束。

Xil_Out32((0x40400000 + 0x30),1); //start dma
Xil_Out32((0x40400000 + 0x48),base_addr); //set da address
Xil_Out32((0x40400000 + 0x58),16383); //set length

對照代碼看，是不是很簡單，看到這里，要是以為你就會用DMA發送和接收，扭頭就去寫代碼了，小伙子你還是太年輕了。

4. DMA何時才會接收結束？

DMA的讀寫接口都是axis stream，是強制有tlast的，就是靠tlast信號來判斷接收結束的，而不是填寫的length值。發送接收值，最后一個tdata會同時伴隨一個tlast高電平。接收時，設置接收5000字節，并不是說接收滿5000個字節就結束了，而是開啟接收后，接收到1個tlast高電平就結束了，也就是說，你可能會只接收到2000個字節，手冊中明確說了，當設置的length = 0，或者接收到的數據大于設置的length，就會引起DMAIntErr置1，接收錯誤。

所以，當設置每次接收5000字節時，tlast就應該每隔＜5000字節時插入。我的應用中，DMA前是一個AXIS DATA FIFO，寫入是自定義的時序，但接收時還是報錯，接收得太多了。為什么呢？因?yàn)镈MA是自己拉高tready，而fifo的valid也為高就開始計數了，跟FIFO隨后的valid 無關（我瞎猜的），DMA讀的速度遠高于我寫入速度，我還沒寫到tlast，DMA就計數到16383了，DMA就報錯，怎么辦呢，開啟fifo的packet模式。然后DMA接收就ok了。

5. 實際應用

DMA的使用上我遇到的坑，實際上就是地址對齊，tlast的給定上，因?yàn)槲颐看谓邮胀旰蠖紩?huì)reset下，導致看不出來dma哪兒有問題，但數據總是不對。

DMA的發送一般沒有什么問題，有個小技巧，可以用DMA的reset_out引腳去初始化fifo，我有一個應用就2個dma交替發送數據到pl的2個fifo，fifo的存取上老有問題，寫768個字節，讀768個字節，fifo有時還會有留存數據，導致下一次取數據多了一個，也沒細想過問題，DMA發送前先復位一下，順便把fifo復位一下，就解決這個問題。

另一個應用是pl采集spi的數據，但數據不知道什么時候來，每一包也不知道有多少個字節。我在ps中開了一個定時器，1ms一次，開定時器前，先開啟DMA接收，在定時器中斷中查詢是否接收完成，idle后就把接收地址base_addr加上1個length，再開啟下一次傳輸。而pl端，每隔4096個字節就插一個tlast。又有一個問題，要是有5000個字節呢？剩下的4個怎么辦？我又加了個定時器，超過2s，沒有數據來，且fifo的data_count不等于0，我就加入aa aa aa數據，并在最后一個aa時拉高一次tlast，表示一次傳輸完成。在ps端，開啟freertos多線程，設置一個send_addr和base_addr初始值相同，當send_addr小于base_addr時，用udp把數據發送出去。又有一個問題，base_addr不能一直往上上加啊，加到大于某個值的時候，且send_addr = base_addr，把數據拷貝到初始值去，重置這2個指針。

void Timer_ISR(void *CallBackRef)
{
 lock = 1; if(Xil_In32(0x40400000 + 0x34) & 0x02) //idle = 10
 {
 Xil_DCacheFlushRange(base_addr,Xil_In32(0x40400000 + 0x58));
 // xil_printf("length is %d\r\n",Xil_In32(0x40400000 + 0x58));
 unsigned int len = Xil_In32(0x40400000 + 0x58); if((send_addr == base_addr) &&(send_addr != 0x1000000) && (base_addr >= 0x1F400000))
 {
 memcpy(0x1000000,base_addr,len);// dest,src,len
 base_addr = 0x1000000;
 send_addr = 0x1000000;
 base_addr = base_addr + len;
 Xil_Out32((0x40400000 + 0x48),base_addr); //set da address
 Xil_Out32((0x40400000 + 0x58),8192); //set da address
 } else {
 base_addr = base_addr + len;
 Xil_Out32((0x40400000 + 0x48),base_addr); //set da address
 Xil_Out32((0x40400000 + 0x58),8192); //set da address
 }

 }
 lock = 0;
// xil_printf("count is %d\r\n",XGpio_DiscreteRead(&COUNT,1));
// xil_printf("CR is %d\r\n", Xil_In32(0x40400000 + 0x30));
// xil_printf("SR is %d\r\n", Xil_In32(0x40400000 + 0x34));
// xil_printf("LENGTH is %d\r\n", Xil_In32(0x40400000 + 0x58));
}

要注意DMA操作DDR3，CPU是不知道的，要用dcacheflush及時刷新。這個刷新速度很慢的，要注意控制刷新的長度。

while(1)
{ if(lock == 0)
 { if(send_addr < base_addr)
 {
 unsigned int len = base_addr - send_addr; if(len > 16384)
 len = 16384;
 msg_udp_send((UINTPTR)send_addr,len);
 send_addr = send_addr + len;
 }

 }
 vTaskDelay(10);
}

always@(posedge clk) if((!en) ||(delay_over == 32'd400_000_000))
 byte_cnt <= 1'd0; else if(tvalid)
 begin if(byte_cnt == 32'd4095)
 byte_cnt <= 1'd0; else byte_cnt <= byte_cnt + 1'd1;
 end

 assign m_axis_tlast = (tvalid && (byte_cnt == 32'd4095 || i == 8'd13))?1'd1:1'd0;


 reg [31:0] delay_over = 1'd0;
 assign mode = reg_mode;
 always@(posedge clk) if(!en)
 begin
 i <= 1'd0;
 reg_mode <= 1'd0;
 tvalid <= 1'd0;
 tdata <= 1'd0;
 end else case(i)
 0: if(cs_fall_edge && m_axis_tready&&(fifo_count <= 32'd36700) ) //fifo ready && cs fall
 begin
 i <= i + 1'd1;
 delay_over = 1'd0;
 end
 else if(fifo_count != 1'd0)
 begin if(delay_over == 32'd400_000_000) //超時2s
 begin
 delay_over = 1'd0;
 i <= 8'd10;
 end
 else
 delay_over = delay_over + 1'd1;
 end
 1: if(data_cs)
 i <= 1'd0;
 else if(valid)
 begin
 case (data)
 8'h03,8'h0b:
 reg_mode <= 4'd0;
 8'h05,8'h9f:
 reg_mode <= 4'd1;
 default:
 reg_mode <= 4'd1;
 endcase
 i <= i + 1'd1;
 end
 else
 i <= i;
 2:
 begin
 tvalid<= 1'd1;
 tdata <= 8'hee;
 if(m_axis_tready&&(fifo_count <= 32'd36700))
 i <= i + 1'd1;
 else
 i <= 8'd7;
 end
 3:
 begin
 tvalid<= 1'd1;
 tdata <= 8'h55; if(m_axis_tready&&(fifo_count <= 32'd36700))
 i <= i + 1'd1; else i <= 8'd7;
 end
 4:
 begin
 tvalid<= 1'd1;
 tdata <= data; if(m_axis_tready&&(fifo_count <= 32'd36700))
 i <= i + 1'd1; else i <= 8'd7;
 end
 5:
 begin
 tvalid<= 1'd0;
 i <= i + 1'd1;
 end
 6:
 if(data_cs)
 i <= i + 1'd1; else if(valid)
 begin
 tvalid<= 1'd1;
 tdata <= data;
 if(m_axis_tready&&(fifo_count <= 32'd36700))
 i <= 8'd5;
 else
 i <= 8'd7;
 end else i <= i;
 7:
 begin
 tvalid<= 1'd1;
 tdata <= 8'haa;
 i <= i + 1'd1;
 end
 8:
 begin
 tvalid<= 1'd0;
 i <= i + 1'd1;
 if(isr_en)
 isr_start <= 1'd1;
 end
 9:
 begin
 i <= 1'd0;
 isr_start <= 1'd0;
 end
 10,11,12:
 begin
 tvalid<= 1'd1;
 tdata <= 8'haa;
 i <= i + 1'd1;
 end
 13:
 begin
 tvalid<= 1'd0;
 i <= 1'd0;
 end
 default:
 i <= 1'd0;
 endcase


 assign m_axis_tvalid =  tvalid;
 assign m_axis_tdata  =  tdata;
