CAN控制器介紹

can控制器是CAN局域網控制器的簡稱，為解決現代汽車中眾多測量控制部件之間的數據交換而開發的一種串行數據通信總線。

本文介紹 CAN 控制器的架構和特性以及設計中各種寄存器的功能，PS 中有兩個幾乎相同的 CAN 控制器，它們可以獨立操作。

CAN控制器特征

CAN 控制器功能總結如下：

• 與 ISO 11898 -1、CAN 2.0A 和 CAN 2.0B 標準兼容

• 標準（11 位標識符）和擴展（29 位標識符）幀

• 比特率高達 1 Mb/s

• 發送消息 FIFO (TxFIFO)，深度為 64 個消息

• 通過一個高優先級發送緩沖區 (TxHPB) 進行發送優先級排序

• TxFIFO 和 RxFIFO 的水印中斷

• 在正常模式下發生錯誤或仲裁丟失時自動重傳

• 接收消息 FIFO (RxFIFO)，深度為 64 條消息

• 四個帶有使能、掩碼和 ID 的 Rx 接受濾波器

• 用于診斷應用的環回和監聽模式

• 可屏蔽的錯誤和狀態中斷

• 接收消息的 16 位時間戳

• 可讀的 Rx/Tx 錯誤計數器

CAN控制器系統視圖

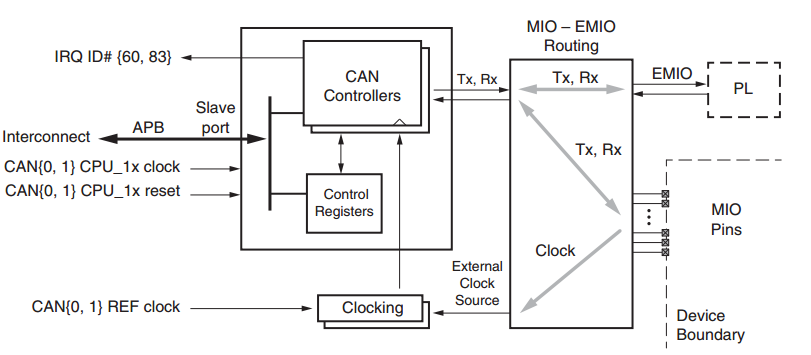

CAN 控制器的系統視點如圖所示

CAN控制器框圖

CAN 內核的高層架構如圖所示

配置寄存器

CAN 控制器配置寄存器定義了配置寄存器，該模塊允許通過 APB 接口對寄存器進行讀寫訪問

發送和接收消息

單獨的存儲緩沖區用于通過 FIFO 結構發送 (TxFIFO) 和接收 (RxFIFO) 消息，每個緩沖區最多可存儲 64 條消息，將消息寫入 TxFIFO 后，通過 CAN 總線傳輸需要2*（Tx 驅動器延遲 + 傳播延遲 + Rx 驅動器延遲）的總延遲。

Tx 高優先級緩沖器

每個控制器還有一個傳輸高優先級緩沖區 (TxHPB)，為一個傳輸消息提供存儲空間，寫入此緩沖區的消息具有最大傳輸優先級，在當前傳輸完成后，它們立即排隊等待傳輸，搶占 TxFIFO 中的任何消息。

驗收過濾器

接收過濾器使用用戶定義的接收掩碼和 ID 寄存器對傳入的消息進行排序，以確定是將消息存儲在 RxFIFO 中，還是確認并丟棄它們。

通過驗收過濾器的消息存儲在 RxFIFO 中。

CAN控制器應用

can控制器應用廣泛，最初是為汽車的監測、控制系統而設計的，現已在航天、電力、石化、冶金、紡織、造紙、倉儲等多個行業得到了廣泛采用。
