DMA 控制器簡介

DMA 控制器 (DMAC) 使用以 CPU_2x 時鐘速率運行的 64 位 AXI 主接口來執行與系統存儲器和 PL 外設之間的 DMA 數據傳輸，傳輸由 DMA 指令執行引擎控制， DMA 引擎在一個小指令集上運行，該指令集提供了一種指定 DMA 傳輸?shù)撵`活方法，這種方法提供了比 DMA 控制器方法更大的靈活性。

DMA 引擎的程序代碼由軟件寫入系統內存區域，控制器使用其 AXI 主接口訪問該區域， DMA 引擎指令集包括用于 DMA 傳輸?shù)闹噶詈陀糜诳刂葡到y(tǒng)的管理指令。

控制器最多可配置 8 個 DMA 通道，每個通道對應一個運行在 DMA 引擎處理器上的線程。當 DMA 線程執行加載或存儲指令時，DMA 引擎將內存請求推送到相關的讀取或?qū)懭腙?duì)列。

DMA 控制器使用這些隊列來緩沖 AXI 讀/寫事務，控制器包含一個多通道 FIFO (MFIFO)，用于在 DMA 傳輸期間存儲數據。

在 DMA 引擎處理器上運行的程序代碼將 MFIFO 視為包含一組用于 DMA 讀取和寫入事務的深度可變的并行 FIFO，程序代碼必須管理 MFIFO，以便所有 DMA FIFO 的總深度不超過 1024 字節的 MFIFO。

DMAC 能夠在沒有處理器干預的情況下移動大量數據，源內存和目標內存可以位于系統中的任何位置（PS 或 PL）， DMAC 的存儲器映射包括 DDR、OCM、線性尋址 Quad-SPI 讀存儲器、SMC 存儲器和 PL 外設或連接到 M_GP_AXI 接口的存儲器。

PS 存儲器傳輸?shù)牧髁靠刂品椒ㄊ褂?AXI 互連，對 PL 外設的訪問可以使用 AXI 流控制或 DMAC 的 PL 外設請求接口，沒有指向 PS I/O 外設 (IOP) 的外設請求接口，對于 PL 外設 AXI 事務，在 CPU 上運行的軟件以使用中斷或狀態輪詢的編程 IO 方法使用。

控制器有兩組控制和狀態寄存器，一組可在安全模式下訪問，另一組可在非安全模式下訪問。軟件通過控制器的 32 位 APB 從接口訪問這些寄存器，整個控制器在安全或非安全模式下運行；沒有基于通道的模式混合，安全配置更改由 slcr 寄存器控制，需要控制器復位才能生效。

DMA 控制器 特點

DMA 控制器提供：

• DMA 引擎處理器，具有用于 DMA 傳輸?shù)撵`活指令集：

• 靈活的分散-聚集內存?zhèn)鬏?
• 完全控制源和目標的尋址
• 定義 AXI 事務屬性
• 管理字節流

• 八個高速緩存線，每個高速緩存線是四個字寬

• 八個并發 DMA 通道線程

• 允許多個線程并行執行
• 發出最多 8 個讀取和最多 8 個寫入 AXI 事務的命令

• 對 PS 中斷控制器和 PL 的八個中斷

• DMA 引擎程序代碼中的八個事件

• 128（64 位）字 MFIFO 用于緩沖控制器在傳輸期間寫入或讀取的數據

• 安全

• 專用的 APB 從機接口，用于安全寄存器訪問
• 整個控制器配置為安全或非安全

• 內存到內存 DMA 傳輸

• 四個 PL 外設請求接口，用于管理進出 PL 邏輯的流量控制

• 每個接口最多接受四個活動請求

DMA系統視圖

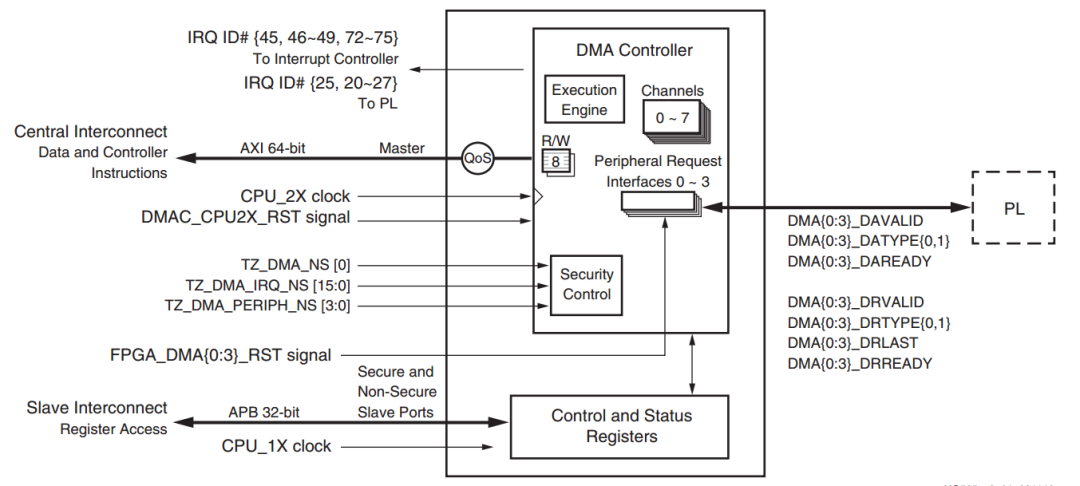

DMA 模塊的系統視點圖如圖所示

DMA控制器小結

DMA(Direct Memory Access，直接存儲器訪問) 是所有現代電腦的重要特色，它允許不同速度的硬件裝置來溝通，而不需要依賴于 CPU 的大量中斷負載，應用廣泛。
