框圖

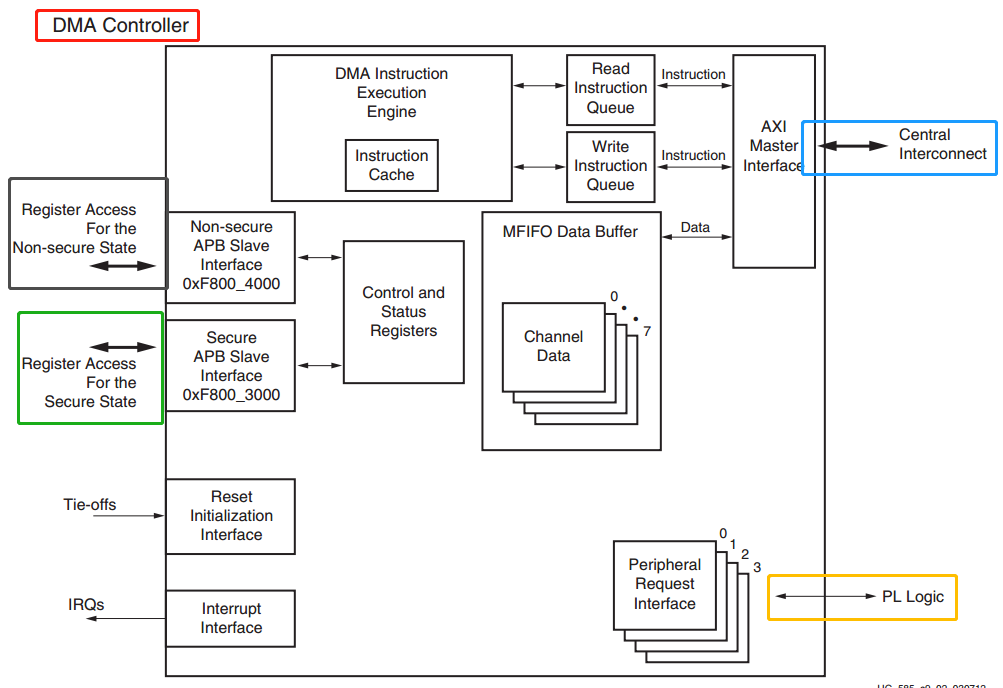

DMA 控制器的框圖如圖所示。

DMA 指令執行引擎

DMAC 包含一個指令處理塊，使其能夠處理控制 DMA 傳輸?shù)某绦虼a。DMAC 為每個線程維護一個單獨的狀態機。

• 通道仲裁

• 為活動 DMA 通道提供服務的循環方案
• 在為下一個 DMA 通道提供服務之前為 DMA 管理器提供服務
• 不支持更改仲裁過程

• 渠道優先級

• 以相同的優先級響應所有活動的 DMA 通道
• 不支持更改 DMA 通道相對于任何其他 DMA 通道的優先級

指令緩存

控制器將指令臨時存儲在緩存中，當線程從地址請求指令時，緩存執行查找。如果發生高速緩存命中，則高速緩存立即提供數據，否則當控制器使用 AXI 接口從系統內存執行高速緩存行填充時，線程將停止；如果指令大于四個字節，或跨越高速緩存行的末尾，則它執行多次高速緩存訪問以獲取指令。

注意：

當緩存行填充正在進行時，控制器允許其他線程訪問緩存，但如果發生另一個緩存未命中，管道將停止，直到第一個行填充完成。

填充操作的指令緩存延遲取決于寫入 DMA 引擎指令的系統內存的讀取延遲， DMAC 的性能高度依賴于 64 位 AXI 主接口（CPU_2x 時鐘）的帶寬。

讀/寫指令隊列

當通道線程執行加載或存儲指令時，控制器將指令添加到相關的讀取隊列或?qū)懭腙?duì)列，在 AXI 互連上發出事務之前，控制器將這些隊列用作指令存儲緩沖區。

多通道數據FIFO

DMAC 使用多通道先進先出 (MFIFO) 數據緩沖區來存儲它在 DMA 傳輸期間讀取或?qū)懭氲臄?shù)據。

用于指令獲取和 DMA 傳輸?shù)?AXI 主接口

程序代碼存儲在控制器使用 64 位 AXI 主接口訪問的系統內存區域中， AXI 主接口還使 DMA 能夠?qū)?shù)據從源 AXI 從設備傳輸?shù)侥繕?biāo) AXI 從設備。

用于寄存器訪問的 APB 從接口

控制器響應軟件使用的兩個地址范圍，通過 32 位 APB 從接口讀寫控制和狀態寄存器。

• 非安全寄存器訪問

• 安全寄存器訪問

中斷接口

中斷接口可實現與中斷控制器的有效事件通信。

PL 外設 DMA 請求接口

PL 外設請求接口支持連接駐留在 PL 中的具有 DMA 功能的外設。每個 PL 外設請求接口彼此異步并且與 DMA 本身異步。

重置初始化接口

該接口使軟件能夠在 DMAC 從復位退出時初始化它的操作狀態。
