前面學習了進行低功耗的目的和功耗的構成，今天就來分享一下功耗的分析。由于是面向數字IC前端設計的學習，所以這里的功耗分析是基于DC中的power compiler工具；更精確的功耗分析可以采用PT，關于PT的功耗分析可以查閱其他資料，這里不涉及使用PT的進行功耗分析。

(1)功耗分析與流程概述

上一個小節中講解了功耗的構成，并且結合工藝庫進行簡要地介紹了功耗的計算。但是實際上，我們根本不可能人工地計算實際的大規模集成電路的功耗，我們往往借助EDA工具幫我們分析電路的功耗。這里我們就介紹一下EDA工具分析功耗的(普遍)流程，然后下一小節我們將介紹低功耗電路的設計和優化。

①功耗分析流程的輸入輸出

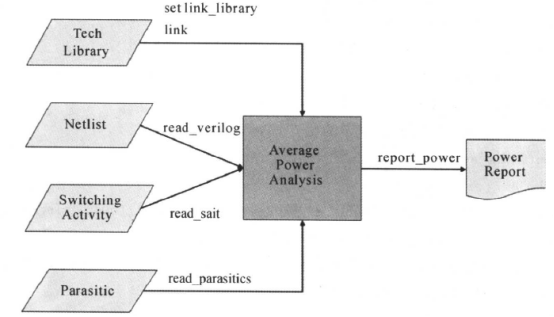

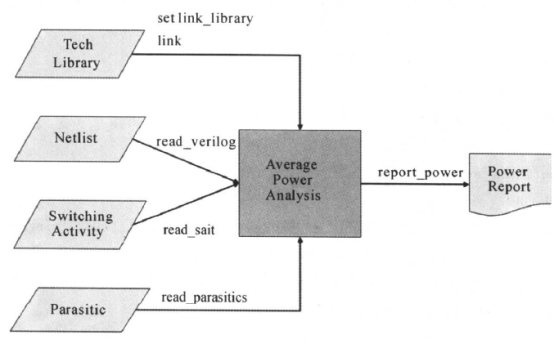

功耗分析的流程(從輸入輸出關系看)如下所示:

上面的圖中，需要四種東西:

• tech library:這個就是包含功耗信息的工藝庫了，比較精確的庫里面還應該包含狀態路徑(SDPD)信息，代工廠提供。




• netlist:設計的門級網表電路，可以通過DC綜合得到。




• parasitic:設計中連線等寄生參數，比如寄生電容、寄生電阻，這個一般是后端RC寄生參數工具提供，簡單的功耗分析可以不需要這個文件。




• switch activity:包含設計中每個節點的開關行為情況，比如說節點的翻轉率或者可以計算出節點翻轉率的文件。這個開關行為輸入文件是很重要的。這個開關行為可以有不同的形式提供，因此就有后面不同的分析功耗的方法。

（注意，不管使用什么方法進行功耗分析，功耗分析的時候，輸入設計文件的都是門級網表文件）

②開關行為的一些概念

說到開關行為，我們前面的翻轉率也是一種開關行為。此外我們還有其他關于開關行為描述的概念，這里我們通過舉例說明，如下圖所示:

• 翻轉(次)數:邏輯變化的次數，上圖中信號的翻轉數為3。




• 翻轉率:前面也有相關介紹，這里重提一下，翻轉率是單位時間內信號(包括時鐘、數據等等信號)的翻轉次數。上圖中翻轉率為3/6 = 0.5(6個時間間隔內，翻轉了3次)。




• T1,T0:(節點)信號的邏輯值為1和0的持續時間，上圖中T1為4，T0為2。




• 靜態概率(static  probability ，SP):(節點)信號邏輯值為1的概率，上圖中的SP為4/6=2/3。

③開關行為(文件)情況表示

前面我們說到了功耗的分析需要開關行為的情況，一般就是指每個節點的翻轉率情況，我們有下面方式設置翻轉率:

直接命令進行:例如命令:

set_switching_activity  -static   0.2   -toggle_rate   20 -period  1000 [all_inputs]

這時，翻轉率設置的節點是輸入，響應的翻轉率為:Tr = 20/1000 = 0.02GHz

• SAIF文件:即switching activity interchange format，開關行為內部交換格式文件，用于仿真器和功耗分析之間交換信息的ASCII文件(美國標準信息交換碼文件)。




• VCD文件，即value change dump 文件，它也是一個ASCII文件，文件中包括了一個設計中所選擇變量值的變化信息，這些信息通過在仿真testbench中使用“VCD系統函數”得到。




在Synopsys的低功耗設計流程里面，可以使用power compiler（包含在design compiler中）進行功耗分析。我們可以通過命令來定義節點的翻轉率的方法來分析功耗----稱為無向量(vector-free)分析法;由于SAIF文件和VCD文件可以通過對電路仿真得到，它們是仿真接口格式文件，因此也可以通過VCS仿真器產生SAIF或者VCD文件的方法分析功耗。當要分析的結果比較精確時，一般使用SAIF文件或者VCD文件（VCD文件通過相關命令轉換成SAIF文件，而后使用SAIF進行功耗分析）。

(2)無向量分析法

前面我們說到，無向量分析法就是通過命令來定義節點的翻轉率的方法來分析功耗。我們先來逐條學習需要什么的命令，然后在后面進行舉例說明無向量分析法的腳本。

在學習設置翻轉率的命令之前，我們先來了解一下什么是設計的傳播起點和黑盒子。我們定義傳播的起點為設計的輸入端和黑盒子的輸出端，黑盒子是指在工藝庫里沒有功能描述的單元（比如ROM 、RAM或者一些IP核）。

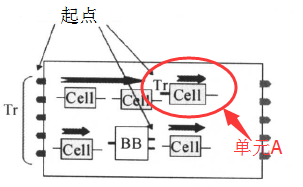

上面的設計有三處起點，一處是整個設計的輸入端，一處是黑盒子的輸出端，還有一處是某個單元的輸入端。最后一處的起點不包含在我們的定義中，但是我們也把它當做起點，因?yàn)檫@是被標記了翻轉率，這個我們后面進行講解。

利用無向量分析法分析功耗時，我們不必提供設計內部節點的翻轉率，而是通過設置起點的翻轉率就行了。我們有兩種方法設置翻轉率，一種是通過設置翻轉變量，一種是通過標記的方法。下面我們就來介紹如何通過這兩種方法進行設置翻轉率。

①設置翻轉變量

在power compiler中，可以設置下面的兩個翻轉變量進行設置翻轉率：

power_default_toggle_rate

power_default_static_probability

下面就來介紹一下這兩個變量（主要介紹power_default_toggle_rate）。

power_default_toggle_rate:其用法我們可以在DC中進行man一下，這個變量設置設計中默認使用的翻轉率。定義方式是：

set   power_default_toggle_rate   翻轉值

翻轉值默認是0.5。這個翻轉值不是翻轉率，這個變量定義的翻轉率是個相對的值：

• 如果設計定義了時鐘，這個power_default_toggle_rate變量定義的翻轉率就以最快的時鐘為參考，比如翻轉值為0.5時，設計中最快的時鐘為10ns，那么翻轉率Tr = 0.5/10ns = 0.05GHz，也就是整個設計中默認的翻轉率是0.05GHz。




• 如果設計中沒有時鐘，那么就會以工藝庫中的時間單位作為參考，例如工藝庫中的時間單位是ns，翻轉值為0.5，那么翻轉率Tr = 0.5/1ns = 0.5GHz。




power_default_static_probability：這個設置的是默認的靜態概率，也就是起點的邏輯值是1的概率。至于靜態概率，這里就不詳細描述了。這兩個變量的默認翻轉值都是0.5，翻轉率是很大的，一般情況下需要減小一點，比如設置為0.01和0.02這樣的。

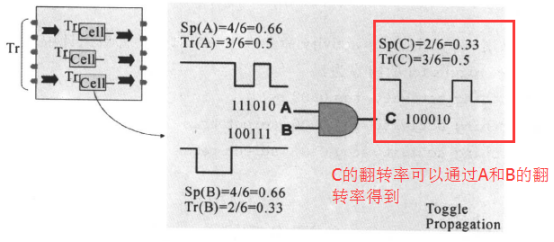

一般情況下，默認的翻轉率是設置在起點上的，也就是說起點的翻轉率用的是power_default_toggle_rate這個變量設置的翻轉率，內部節點的翻轉率可以通過傳播得到，如下圖所示：

需要說明的是，傳播不可以穿過沒有功能描述的黑盒子，也就是不能通過傳播的方式得到黑盒子的輸出翻轉率，因此我們?cè)谧钋懊婢投x了，將黑盒子的輸出當做起點，這樣其他節點的翻轉率可以通過傳播得到（包括黑盒子的輸入），黑盒子輸出的翻轉率通過默認設置的翻轉率得到，我們就得到了設計中所有節點的翻轉率。

②標記翻轉率

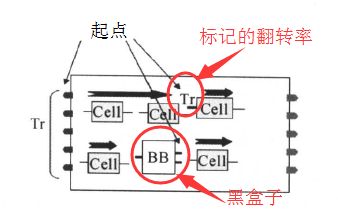

上面的方式設置的是默認的翻轉率。當我們需要為某個節點標記某個指定的翻轉率，而不是使用默認的翻轉率時，我們就用到了標記頻率，如下圖所示：

單元A的輸入端口標記了特定翻轉率，比如說0.04GHz。標記的翻轉率比傳播的翻轉率優先級更高，被標記翻轉率的節點將作為一個新的起點，這就不屬于起點的定義，但還是叫它為起點的原因。標記翻轉率之后，這個單元后續的節點的翻轉率將通過這個新標記的翻轉率傳播得到。

設置標記翻轉率（簡稱設置翻轉率）的命令主要有兩條：

set_switching_activity 和 set_case_analysis，下面就來講解一下這兩條命令的意思。

set_switching_activity ：設置某個節點的翻轉率和靜態概率，在使用無向量分析法估算功耗的時候，這個命令被廣泛使用，越多的節點上被標記翻轉率，估算功耗的精度就越高。命令和選項如下所示：

set_switching_activity

[-static_probability static_probability]

[-toggle_rate toggle_rate]

[-state_condition state_condition]

[-path_sources path_sources]

[-rise_ratio rise_ratio]

[-period period_value | -base_clock clock]

[-type object_type_list]

[-hierarchy]

[object_list]

[-verbose]

下面來簡單介紹一下常用的幾個選項，詳細的介紹可以通過man set_switching_activity獲取。

-static_probability ：設置靜態概率。

-period    period_value | -base_clock clock：設置時鐘（周期），-period和 -base_clock只能設置其中一個。

-toggle_rate：設置翻轉值，與-period或者 -base_clock相關聯。翻轉率Tr等于：用-base_clock選項指定的時鐘周期里面的翻轉數目  或 用-period選項指定的時間段里的翻轉數目；當沒有這個設置兩個選項時，將使用工藝庫里面的時間單位，即翻轉率等于在每個庫單位時間內的翻轉數目。

下面來舉例說明這個命令的用法：

例一：

create_clock CLK -period 20

set_switching_activity  -base_clock  CLK  -toggle   0.5  -static  0.015  [all_inputs]

上述命令設置了時鐘周期為20ns，然后命令使用的是-base_clock的選項，所有輸入端的翻轉值為0.5，靜態概率為0.015，于是得到翻轉率Tr=0 .5/20=0.025 GHz

例二：

set_switching_activity -period  1000  -toggle  25  -static  0.015   [all_inputs]

上述沒有創建時鐘，但是使用了period選項，意思是1000個周期內翻轉了25次，于是我們就可以得到所以輸入的翻轉率Tr=25/1000=0. 025 GHz

例三：

set_switching_activity -toggle  0.025  -static  0.015 [all_inputs]

上述命令中，-period和 -base_clock這兩個選項都沒有使用，這個時候就跟工藝庫里面的時間單位有關了，若庫中時間單位為ns,那么我們就得到翻轉率Tr=0.025 /1 = 0.025 GHz

上面講解了set_switching_activity ，下面我們就來講解一下set_case_analysis。

set_case_analysis 用來指定一個靜態邏輯值，也就是設置信號為常數，不進行翻轉；設計里面的一些信號需要這樣子設計，例如復位信號，設置如下所示：

set_case_analysis  1  [get_ports reset]

則設置了reset的值常為1.

上面我們講解了設置翻轉率的方法，下面舉例說明一下如何綜合使用這兩種翻轉率。例如對于下面的設計：

翻轉率的設置要求如下所示：

1.正確地定義時鐘;

2.使用set_case_analysis命令設置常數控制信號reset;

3.在傳輸起點設置翻轉率，在輸入端和黑盒子輸出端設置任何已知的翻轉率，其他的起點將使用默認的翻轉率。

4.讓工具在設計中把翻轉率傳播下去

上面的沒有要求具體的翻轉率，因此我們可以設置我們想要的翻轉率，根據上面的要求，我們編寫相應的tcl腳本如下所示：

create_clock  -p  4  [get_ports clk}

set_case_analysis  0  reset  [get_ports  reset]

set_power_default_toggle_rate  0.003

set_switching_activity -tog 0.02  a

set_switching_activity -tog 0.06  b

set_switching_activity -tog 0.11  x

上面的腳本中，設置了周期為4(ns)的時鐘，然后利用set_case_analysis命令，設置reset端口為常數；翻轉值為0.003，那么對應的翻轉率為0.003/4ns，這個是默認的翻轉率；然后利用set_switching_activity命令指定a、b、x的翻轉值，其翻轉率為 翻轉值/4ns。

前面介紹了無向量分析法進行功耗分析，在介紹一下使用SAIF文件的方法進行功耗分析之前，我們先來介紹一下綜合不變物體和綜合變化物體的概念，下圖為一個電路的RTL設計和門級設計：

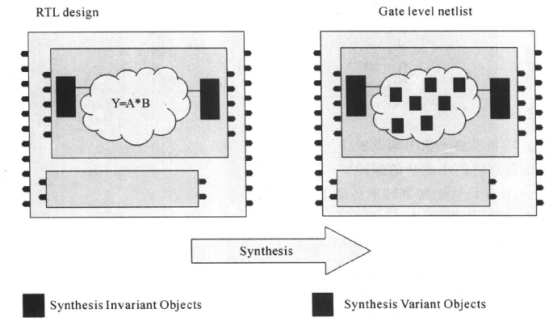

根據定義，在綜合前和綜合后，設計中的寄存器數目和寄存器的結構是不變的，輸入/輸出端口和層次邊界是不變的，設計中的黑盒子是不變的。這些不變的物體稱為綜合不變物體(Synthesis Invariant Objects，有時候也叫綜合不變對象)。設計中大部分的組合電路生成與設計約束有很大的關系，不同的約束產生不同的組合電路。這些變化的物體稱為綜合變化的物體(Synthesis Variant Objects)。由于SAIF文件中涉及這兩個概念，這里先進行介紹。

介紹完這兩個概念之后，下面我們就來了解一下使用SAIF進行功耗分析。SAIF文件當做翻轉率輸入文件的方法有兩種方式，也就是說利用SAIF進行功耗分析有兩種方法——對RTL級的電路仿真后得到的SAIF文件（稱為RTL backward SAIF） 以及  對門級網表的電路仿真后得到的文件（稱為Gate backward SAIF）。下面逐個進行具體介紹。

(3)SAIF--RTL BACK分析法

RTL backward SAIF文件是通過對RTL代碼進行仿真得到的，當設計很大的時候，門級仿真時間就會很長，這時候就可以使用這種方法進行分析。使用這種方法進行分析功耗的速度比較快，但是進度不夠門級仿真SAIF文件的高。

①RTL forward SAIF文件

RTL forward SAIF文件是記錄RTL設計中綜合不變物體的開關行為文件，可以簡單地理解：RTL forward SAIF文件簡要地記錄了綜合不變物的翻轉率。RTL backward SAIF文件的產生需要RTL forward SAIF文件，因此我們首先需要產生RTL forward  SAIF文件。產生RTL  forward  SAIF文件的流程如下：

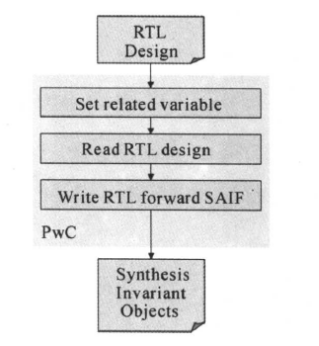

RTL  forward  SAIF文件是由power compiler （包含在design compiler中）產生的，根據流程，我們知道，主要設置一些變量，然后讀入RTL設計（RTL.v設計），接著讀出SAIF文件就可以了。相應的腳本如下所示：

set  power_preserve_rtl-hier_names  true

read_verilog   "sub.v top. v"

rtl2saif  -output  fwd_ rtl.saif

一個示例RTL  forward  SAIF文件里面的部分內容如下所示：

(SAIFILE

(SAIFVERSION "2 .0")

(DIRECTION "forward")

(DESIGN)

(DATE "Wed May 12 18:31:19 2004

(VENDOR "Synopsys，Inc")

(PROGRAM NAME "rtl2saif")

(VERSION“1 .0")

(DIVIDER/)

(INSTANCE top

(PORT

(address\15\ address\15\)

(address\14\ address\14\)

(address\13\ address\13\)

(address\12\ address\12\)

(address\11\ address\11\)

(address\10\ address\10\)

······

我們可以看到，文件里面包含設計中一系列綜合不變的物體。在后續仿真中，仿真器只監視這些物體的開關行為。

②RTL backward SAIF文件的產生

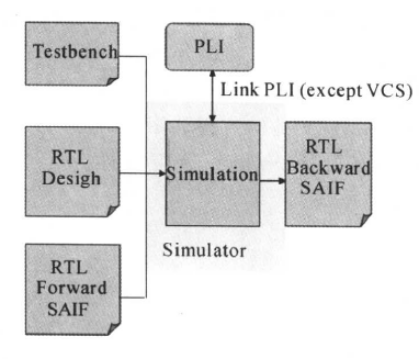

下面是產生RTL backward SAIF文件的流程：

從上圖中，我們知道，產生RTL backward SAIF文件，需要在仿真器輸入testbench測試平臺文件、RTL.v設計、RTL forward SAIF文件，然后使用VCS產生RTL forward SAIF文件時，需要在testbench調用PLI監測節點的翻轉率。下面我們就來介紹一下這幾個部分。

·首先是PLI。使用VCS產生SAIF文件，需要用到程序設計語言接口（programming language interface，PLI）。通過PLI監測節點的翻轉，得到節點的翻轉率。主要需要下面的系統任務：

$set_gate_level_monitoring   ( on|off|rtl_on);

$set_toggle_region   (obj);

$read_ rtl_ saif(rtl_saif_file_name,tb_pathname);

$read_ lib_ saif(lib_saif_file_name);

$toggle_start;

$toggle_stop;

$toggle_reset();

$toggle_report(file_name,type,unit);

· RTL.v就是設計源文件了，然后RTL forward SAIF文件在前面也講過了，這里就從略。

· 最后是testbench。testbench中調用RTL設計、調用一下上述的PLI系統函數、調用RTL forward SAIF文件等。一個簡單的示例testbench文件如下所示：

module  testbench;

top instl (a, b, c,s);//例化頂層設計

initial  begin

$read_rtl_saif ("myrtl.saif")

$set_toggle_region  (u1);

$toggle_start;

#120  a=0;

#STEP  in_a=temp_in_a;

······

$toggle_stop;

$toggle_report("rtl.saif",1.0e-9,"top");

end

endmodule

上面的測試平臺中，用了系統任務程序$read_rtl_saif ("myrtl. saif")，該命令讀入綜合不變物體文件——RTL forward SAIF。因此，仿真時，仿真器僅僅監視這些綜合不變物體的開關行為。向量中$set_toggle_region (u1)命令選擇要監視的模塊。$toggle_start和$toggle_stop命令用于控制監視的起始和終止時間。$toggle_report("rtl. saif",1. 0e-9,"top")命令輸出SAIF信息到指定的文件。

一起都準備就緒了，下面就可以使用VCS運行仿真：

vcs  -R   rtl. v  testbench. v

注意，這里我們進行的是RTL設計文件的仿真，仿真完成后，就可以得到rtl.saif 文件，這個文件就是RTL backward SAIF文件。

③功耗的分析

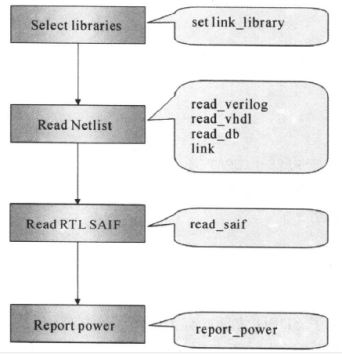

對RTL代碼仿真后，所得到的RTL Backward SAIF文件包含了設計中綜合不變物體的開關行為信息。進行功耗分析時，分析工具通過其內部仿真器把綜合不變物體的翻轉率傳播下去，從而得到其他所有節點的翻轉率，進行門級電路的功耗分析。得到了RTL backward SAIF文件之后，我們根據前面的功耗分析的流程(從輸入輸出關系看)，就可以分析功耗了：

這里的開關活動文件就是RTL backward SAIF文件了。然后在power compiler中利用RTL backward SAIF文件進行功耗分析的流程如下所示：

一個相應的示例腳本如下所示：

set  target_library  my. db

set  link_library  "*  $target_library"

read_verilog   mynetlist.v

current_design top

link

read_ saif  -input  rtl.saif  -inst  testbench/top

report_power

利用RTL backward SAIF文件分析功耗的過程就是上面這個樣子了。上面的流程和腳本適用于前版圖(pre-layout)的設計，沒有用到寄生參數文件。連線的RC參數使用工藝庫里的線負載模型。如果是后版圖(post-layout)的設計，要盡量使用寄生參數文件，提高功耗分析的精確度。

從上面我們就知道，利用RTL backward SAIF文件分析功耗的流程就是：

power compiler 產生 RTL forward SAIF文件 ——》VCS仿真產生RTL  backward SAIF文件 ——》power compiler 進行分析功耗。

(4)SAIF--GATE分析法

前面介紹了RTL backward SAIF文件分析功耗的方法和流程，下面介紹一下Gate backward SAIF文件分析功耗的方法和流程，這個與RTL backward SAIF文件的很類似。

①library  forward  SAIF 文件（簡稱為 庫SAIF文件）

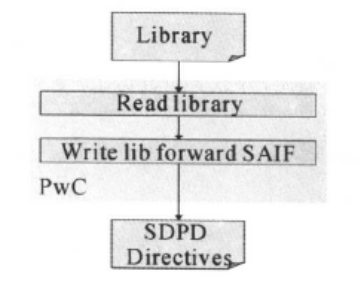

庫SAIF文件是包含SDPD（電路狀態路徑）信息的SAIF文件。Gate backward SAIF文件的生成需要庫SAIF文件，該文件可以通過power compiler生成，流程如下所示：

對應該流程的一個示例腳本如下所示：

read_db  mylib.db

lib2saif  -output  mylib. saif  -lib_pathname   mylib.db

示例庫SAIF文件的部分內容如下所示：

(SAIFILE

(SAIFVERSION "2.0" "lib")

(DIRECTION "forward")

(DESIGN)

(DATE "Mon May 10 15:40:19 2004"

(VENDOR "Synopsys，Inc")

(PROGRAM NAME "lib2saif")

(DIVIDER / )

(LIBRARY "ssc_core_typ"

(MODULE "and2al"

(PORT

(Y

(COND A RISE FALL (IOPATH B)

COND B RISE FALL(IOPATH A)

COND DEFAULT)

)

······

庫SAIF文件中包含了SDPD信息。有了庫SAIF文件，仿真時，仿真器會根據庫中的SDPD信息，監視節點的開關行為。

②Gate Backward SAIF文件的生成

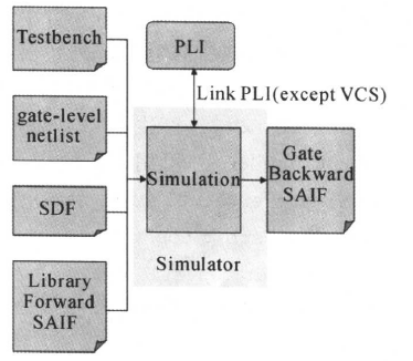

下面是產生gate backward SAIF文件的流程：

從上圖中我們可以看到，產生gate backward SAIF需要testbench測試平臺、門級網表、標準延時格式（standard delay format）文件SDF、庫SAIF文件。其中SDF文件反標了門級網表中的RC延時參數等，可以更為準確地得到線網的延時。

testbench的示例內容如下所示：

module testbench;

top instl (a, b, c，s);

initial

$sdf_annotate("my.sdf",dut)

initial begin

$read_lib_saif ("mylib.saif");

$set_toggle_region (u1);

$toggle_start;

#120  a=0;

#STEP  in_ a=temp_in_a;

······

$toggle_stop;

$toggle-report("gate.saif",1.0e-9,"top")

end

endmodule//testbench

testbench測試平臺主要是調用門級網表、SDF文件、庫SAIF文件。testbench中，用$sdf_annotate("my. sdf", dut)命令作SDF標記，以保證時序的正確性，從而得到正確的翻轉數目。$ read_lib_saif ("mylib. saif")命令讀取庫SAIF文件中的SDPD信息。仿真器只監視在SAIF文件里列出的SDPD開關行為。$ set_toggle_region (u1)命令選擇要監視的模塊。$ toggle_start和$toggle_stop命令控制開始和結束時間。$ toggle_report("gate. saif",1. 0e-9, "top")命令把SAIF輸出到指定的文件。

萬事俱備，只欠仿真，接下來就是使用VCS進行仿真了：

vcs   -R   top.v   testbench. v

注意，這里的仿真是對門級網表的仿真，也就是說這里的top.v是門級網表。產生的示例gate forward SAIF文件的部分內容如下所示：

(SAIFILE

(SAIFVERSION "2 .0")

(DIRECTION  "backward")

(DESIGN)

(DATE  "Mon May 17 02:33:48 2006")

(VENDOR "Synopsys，Inc")

(PROGRAM_NAME  "VCS-Scirocco-MX Power Compiler")

(VERSION "1 .0")

(DIVIDER / )

(TIMESCALE  1  ns)

(DURATION  10000.00)

(INSTANCE tb

(INSTANCE top

(NET

(z\3\

(T0 6488) (T1 3493) (TX 18)

(TC 26) (IG 0)

)

······

(z\32\

(T0 6488) (T1 3493) (TX 18)

(TC 26)(IG 0)

)

······

)

(INSTANCE U3

(PORT

(Y

(TO 4989) (T1 5005) (TX 6)

(COND((D1 * !DO)|(! D1*D0)) (RISE)

(IOPATH S (TC 22 )(IG 0)

)

COND((D1*!DO)}(!D1，DO))

( IOPATH  S  (TC  21)(IG 0) (FALL)

)

COND DEFAULT (TC 0)(IG 0)

)

······

Gate Backward SAIF文件是通過對門級網表進行仿真所得到的。如果設計很大，仿真需要的時間很長。好處是精確度很高。VCS所產生的Gate Backward SAIF文件中包含了一些或所有連線的開關行為和單元的開關行為。這些開關行為分別以上升和下降表示，與狀態和路徑有關。用這個信息可以進行精確的功耗分析。

③功耗分析

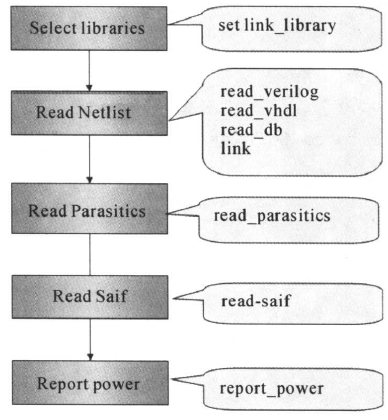

有了門級網表、gate backward SAIF文件和SDF文件，就可以在power  compiler中進行功耗分析了，分析功耗的流程圖如下所示:

對應的一個示例腳本文件如下所示：

set   target_library  mylib.db

set  link_library " * $target_library"

read_verilog  mynetlist.v

current_design  top

link

read_read_parasitics  top.spef

read_ saif -input  mygate. saif  -inst  tb/top

report_power

上面的流程和腳本適用于后版圖(post-layout)的設計，spef文件在做完版圖后產生。使用寄生參數文件，提高了功耗分析的精確度。如果是前版圖( pre-layout)的設計，沒有寄生參數文件，連線的RC參數使用工藝庫里的線負載模型。

最后總結一下，這里分析功耗流程為：

power compiler 產生庫SAIF文件——》VCS產生gate backward SAIF文件——》power compiler進行功耗分析。

(5)VCD轉SAIF分析法

介紹了使用SAIF文件分析功耗的方法，這個方法都是通過VCS仿真得到相應的SAIF文件，然后進行功耗分析。下面我們介紹使用VCD文件轉換成SAIF文件的方法，然后進行功耗分析。

①VCD文件的產生

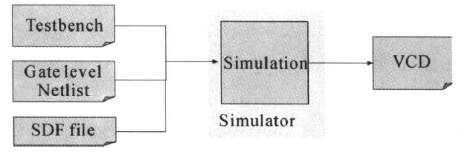

首先，我們?cè)谶M(jìn)行仿真的時候，需要通過在testbench中加入相關的系統函數，產生相應的VCD文件（和SDF文件），流程示意圖如下所示：

相應的一個示例testbench如下所示：

module testbench;

······

initial

$sdf_annotate("my.sdf"，dut)

initial begin

$dumpfile("vcd.dump");

$dumpvars;

······

endmodule

然后使用下面命令進行仿真：

vcs  -R dut.v  testbench.v  +delay_mode_path

完成仿真之后，就可以得到VCD文件了。

②VCD文件轉換成SAIF文件

仿真時產生的VCD文件也包含了設計中節點和連線的開關行為。在Power Compiler中，可以使用程序vcd2saif可以把VCD文件轉化為SAIF文件，如下圖所示：

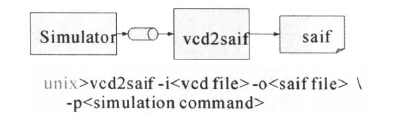

vcd2saif是在UNIX命令行使用的一個程序。vcd2saif程序也可以把VPD文件(二進制格式的VCD文件)轉化為SAIF格式的文件。如果設計很大，仿真的時間長，vcd2saif程序可以用管道傳遞的方式把VCD轉化為SAIF文件。這時vcd文件不存放在文件里，vcd通過先入先出(First-In  First-()nt，簡稱FIFO把數據傳給vcd2saif程序，然后產生SAIF文件。轉換的SAIF文件里沒有SDPD的信息。如下圖所示：

有了SAIF文件之后，我們就可以像前面那樣使用SAIF文件進行功耗分析了，至于是版圖前的功耗分析還是版圖后的功耗分析，取決于功耗分析時有沒有與版圖中有關的信息，比如是SPEF文件。因此流程為：

VCS產生VCD文件——》power compiler 將VCD文件轉換為SAIF文件——》power compiler 進行分析功耗

最后，我們來說一下這里使用vcd2saif程序的好處，主要有下面三點：

1.  VCD產生的速度快;

2.  VCD是IEEE的標準并且適用于進行后仿真;

3.  轉換的過程快。

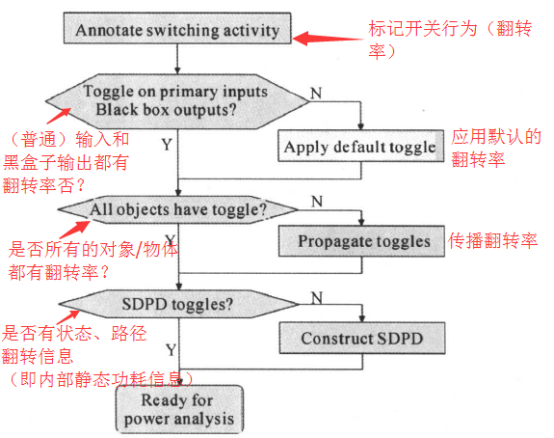

我們已經介紹四種為設計產生開關行為的方法，分別是直接設置翻轉率、RTL backward SAIF文件、gate back SAIF文件和VCD轉SAIF文件；這些方法可以混合使用，其優先次序如下所示：

用read_ saif命令標記的開關行為優先級最高;用set_switching_activity命令設置的開關行為優先級次之;優先級最低的是用默認的變量power_default_toggle_rate指定的翻轉率。

開關行為可以被清除，使用“reset_switching_activity”命令可以清除所有被標記的翻轉率和通過傳輸?shù)玫降姆D(zhuǎn)率。用report_saif可以顯示讀入saif文件后設計中的開關行為信息。一個完整的SAIF文件，"user annotated”應該是100%。如果SAIF不完整，那么默認的翻轉率將附加到輸入端和黑盒子的輸出端。翻轉率通過零延遲仿真?zhèn)鬏斚氯ィ@樣就可以計算出設計的功耗。

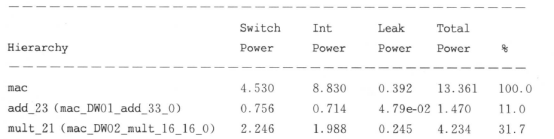

使用report_saif命令的一個例子如下：

與開關行為有關的命令有:

merge_saif #合并SAIF文件

read_sai f #讀backward SAIF文件

report_saif #報告開關行為的信息

rtl2saif #產生RTL forward SAIF文件

write_ saif #寫出一個backward SAIF文件

lib2saif #產生library forward SAIF文件

propagate_switching_activity #傳輸功耗清除

reset_switching_activity #清除開關行為和/或翻轉率

set_switching_activity #在指定的物體上設置開關行為

(6)功耗分析報告

我們是通過分析功耗報告（report_power命令產生）來查看設計功耗的，一個功耗報告的示例部分內容如下所示：

Cell  Internal  Power=883.0439 mW(66%)

Net  Switching Power=453.0173 mW(34%)

Total  Dynamic  Power=1 .3361 W(100%)

Cell Leakage Power = 391.5133 nW

其中第一項為內部短路功耗，第二項為開關功耗，合起來為動態功耗；最后一項為靜態功耗，也就是泄漏功耗。如果要報告設計中每個模塊和單元的功耗，在report_power命令后加選項 -hier，例如:  report_power  -hier，產生的報告如下所示：
