1PL 時鐘簡介

PL 具有自己的時鐘管理生成和分配功能，還從 PS 中的時鐘發生器接收四個時鐘信號，如下圖所示。

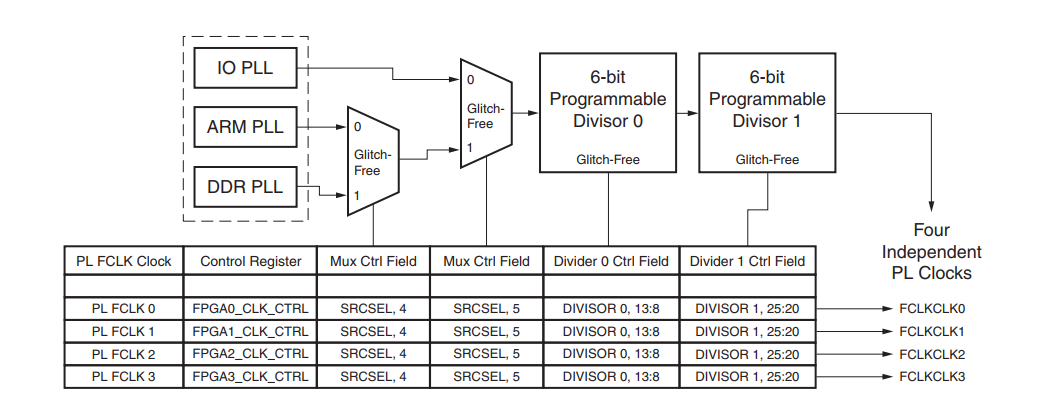

PL 時鐘生成

PS 產生的四個時鐘彼此完全異步，與其他 PL 時鐘沒有關系。

這四個時鐘來自 PS 中單獨選擇的 PLL。每個 PL 時鐘都是獨立的輸出信號，可產生適合 PL 使用的時鐘波形。

2時鐘油門

四個 PL 時鐘中的每一個都包含用于啟動和停止時鐘以及協助 PL 設計調試和協同仿真的邏輯。時鐘節流行為由軟件和來自 PL 的觸發輸入信號控制。

時鐘節流功能包括：

• 軟件控制下的啟動/停止時鐘

• 為預編程的脈沖數運行時鐘

• 運行時鐘并使用 PL 邏輯來暫停時鐘脈沖

每個時鐘節流閥都有一個 16 位計數器，該計數器針對要生成的時鐘脈沖數進行編程。

對于連續時鐘輸出，向計數器寫入 0，這是默認值，當前計數可由軟件讀取，PL 邏輯可以使用來自 PL 的FCLKCLKTRIGxN輸入信號暫停計數和時鐘脈沖，軟件可以通過寫入PL時鐘控制寄存器來重新啟動計時。

PL 時鐘油門輸入信號如下：

信號名稱	I/O	描述
FCLKCLKTRIGxN	I	PL 時鐘觸發信號是來自 PL 邏輯的輸入，用于在對編程的時鐘脈沖數進行計數時暫停（暫停）PL 時鐘。暫停模式由FCLKCLKTRIGxN信號的上升沿（邏輯 0 到邏輯 1）進入， 該信號可以與 FCLK 和所有其他信號異步置位，當時鐘連續運行時，該引腳沒有影響，[LAST_CNT] = 0。

3時鐘油門編程

示例：停止/開始時鐘

此示例說明了使用寫入節流計數寄存器slcr.FPGAx_THR_CNT [LAST_CNT]中的最后一個計數字段來停止和啟動 PL 時鐘 (FCLKCLKx) 的簡單方法，該示例假設slcr.FPGAx_THR_CTRL寄存器保持其默認狀態0x0000_0000。

1. 停止時鐘

將0x0000_0001寫入slcr.FPGAx_THR_CTRL，立即停止時鐘。

[LAST_CNT] = 1
 [ReservedReserved] = 0

1. 開始時鐘

將 0x0000_0000 寫入slcr.FPGAx_THR_CTRL以恢復連續時鐘。

[LAST_CNT] = 0
 [Reserved] = 0

示例：運行 592 個脈沖的 PL 時鐘并停止

在本例中，將有 592 個時鐘脈沖和停止，slcr.FPGAx_THR_CTRL [CPU_START]位是正沿觸發以啟動時鐘。

1. 啟動啟動時鐘位

將 0x0000_0004 寫入控制寄存器slcr.FPGAx_THR_CTRL。

[CPU_START] = 0
[CNT_RST] = 0
[Reserved] = 0x001

1. 編程計數為 592

將 0x0000_0250 寫入計數寄存器slcr.FPGAx_THR_CNT。

[LAST_CNT] = 0x0250
[Reserved] = 0

1. 置位起始時鐘位

將 0x0000_0005 寫入控制寄存器slcr.FPGAx_THR_CTRL。

[CPU_START] = 1
[CNT_RST] = 0
 [Reserved] = 0x001

示例：編程 592 脈沖并與 PL 觸發器輸入交互

在這個例子中，將有 592 個時鐘脈沖被時鐘觸發信號暫停(FCLKCLKTRIGxN) 并由軟件重新啟動，slcr.FPGAx_THR_CTRL [CPU_START]位為正邊沿觸發以啟動時鐘。

1. 啟動起始時鐘位

2. 編程計數為 592

3. 置位起始時鐘位

4. PL 邏輯暫停時鐘（HALT 狀態）：邏輯置位 FCLKCLKTRIGxN 輸入以停止時鐘時鐘。

5. 啟動起始時鐘位
