最近由于項目需要，要將bit文件固化到zedboard的flash中，使程序上電自啟，斷電不丟失。

我們知道，一般板級調試的時候都是直接下載bit流到FPGA就行，固化到Flash的話，也是先生成.mcs文件，然后下載到Flash即可。

但是在經過反復嘗試之后，發現對zynq系列好像行不通。

why？這得從zynq的啟動流程說起。

一、ZYNQ的啟動流程

ZYNQ7000 SOC 芯片可以從 FLASH 啟動，也可以從 SD 卡里啟動， 本節介紹程序 FLASH 啟動的方法。Zynq7000 SOC 芯片上電后，最先運行的是ARM端系統(PS)。然后再通過ARM系統軟件部分加載FPGA的比特流文件.bit至FPGA(PL)，配置FPGA PL端的邏輯功能。ZYNQ 系統的啟勱流程如下：

ZYNQ啟動分為兩個階段

• 第一階段是 BOOT ROM（ZYNQ廠家固化代碼）

• 第二階段是 FSBL (First Stage Bootloader)SDK工具來制作。

經過以上兩個階段，PL端配置程序及應用程序才開始運行。

1.1 第一階段 (BOOT ROM)

• 上電后，Zynq7000 SOC 會首先執行片內 Boot ROM 代碼，Boot ROM 代碼讀取 Boot mode 寄存器來判斷是哪一種啟動方式(SD card/QSPI Flash/JTAG)。

• 確定好哪種啟勱方式后，Boot ROM 從相應的啟動設備(SD Card/QSPI Flash)加載 First Stage Bootloader (FSBL) 到On Chip Memory(OCM) RAM，并且將執行權交付給 FSBL。

1.2 第二階段 FSBL (First Stage Bootloader)

使用SDK 工具一步步生成 FSBL 代碼和可執行文件，結合代碼可知 FSBL 主要做了如下工作：

• 初始化 CPU，初始化串口；

• Processor System (PS) 一些控制器的初始化，如 MIO, PLL, CLK and DDR；

• 禁止 L1 Data Cache；

• 注冊 ARM 中斷向量；

• 通過 Boot mode 寄存器，判斷是哪種啟動方式。

1.2.1 QSPI Flash 啟動方式：

• 初始化 QSPI Flash 控刢器；

• 從 Flash 拷貝 system.bit 到 FPGA (如果 Flash 中存有 system.bit)；

• 從 QSPI Flash 拷貝應用程序的代碼到DDR3；

• 調轉到應用程序執行；

1.2.2 SD Card 啟動方式：

1. 初始化 SD 控刢器；

2. 從 SD Card 拷貝 system.bit 到 FPGA (如果 BOOT.BIN 中存有 system.bit)；

3. 從 SD card 拷貝應用程序的代碼到 DDR3；

4. 跳轉到應用程序執行；

1.2.3 JTAG 啟動方式，直接退出。

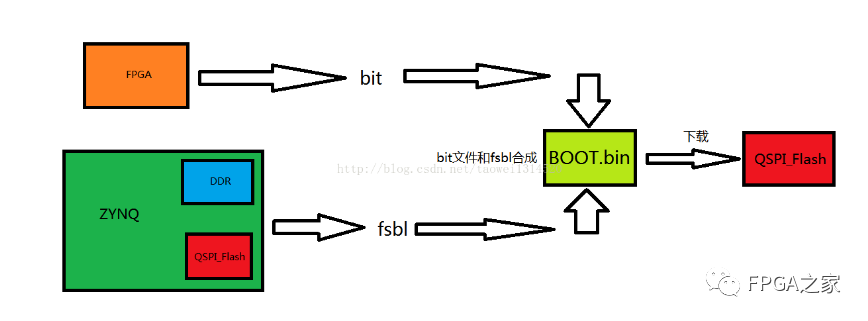

因此，對于Zynq系列的FPGA芯片來說，固化到Flash中的bit文件需要一個引導程序（也就是FSBL），才能被用來配置PL。實際上，F(xiàn)SBL會作為BootLoader和bit文件一起合成一個.bin或者.mcs文件，然后下載到Flash中，過程如下：

二、生成BOOT.bin或者BOOT.mcs

2.1 VIVADO操作

你應該已經有了一個完整的工程，接下來你需要添加并配置PS端，生成新的bit文件：

（1）建立一個新的塊設計（Create Block Design）

（2）添加ZYNQ7 Processing System

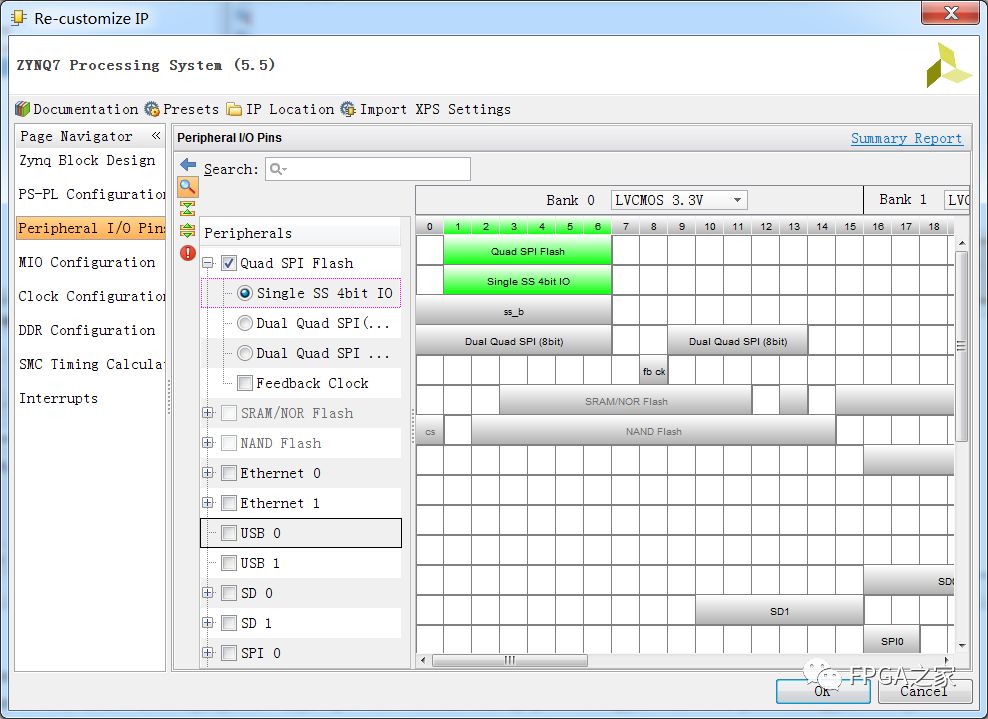

（3）雙擊所添加的zynq7，配置peripheral I/O，我們只保留Quad SPI Flash

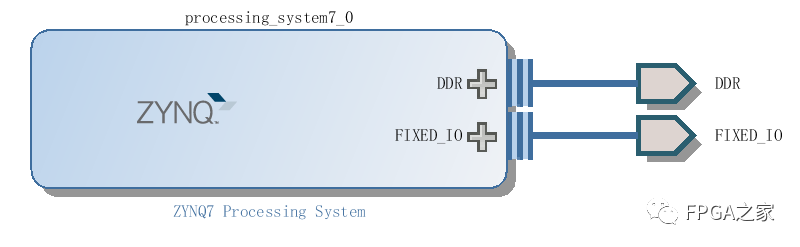

（4）在 Diagram 界面里點擊"Run Block Automation"完成對 ZYNQ7 Processing System IP核的配置，生成外部 ZYNQ 系統的外部鏈接 IO 管腳。

（5）在 Source 窗口中選中 design_1.bd,右鍵并先后選擇Generate Output Projects 和 Create HDL Wrapper 選項，生成頂層文件design_1_wrapper。

（6）在頂層文件中例化我們?cè)瓉淼墓こ蹋唬?span style="color:#FF0000;">特別注意：要將原來工程的外部引腳也例化為現在頂層工程的I/O，并配置好約束）。

（7）重新生成bit流。

（8）Export to Hardware（包含bitstram 文件），Launch SDK，暫時告別VIVADO，進入SDK進行操作。

2.1 SDK操作

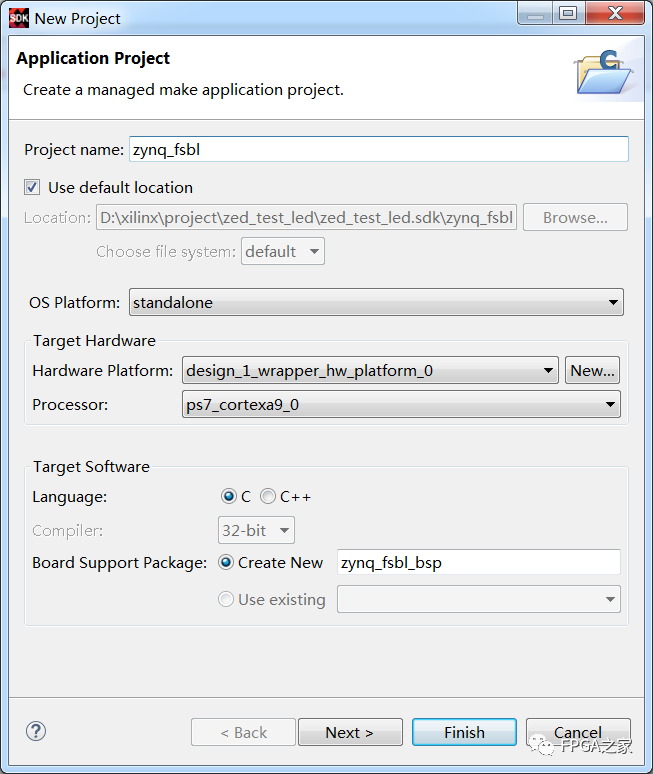

（1）進入SDK 開發環境后，點擊菜單 File -> New -> Application Project。

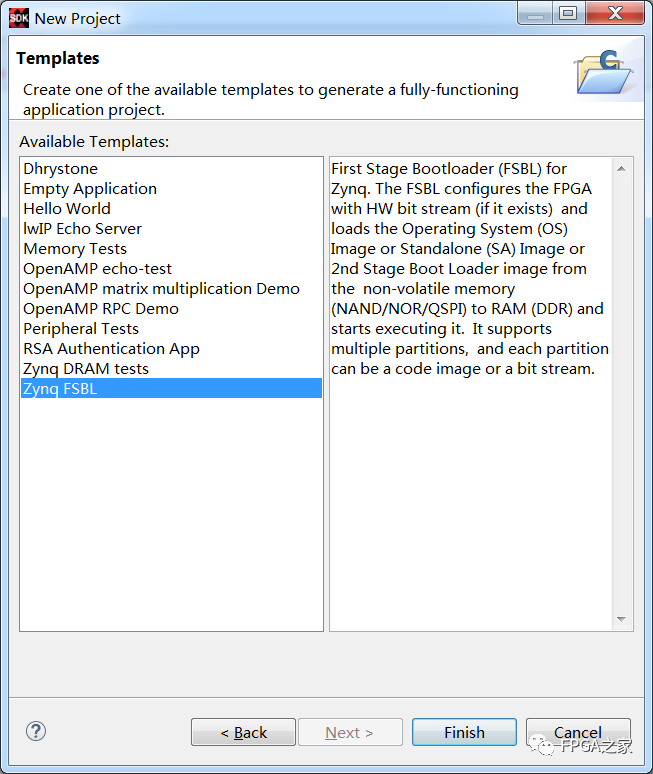

（2）點擊next，選擇Zynq FSBL

（3）接下去我們要把 FSBL 可執行文件，F(xiàn)PGA PL的bit比特流文件和PS應用程序結合成一個 Bin 文件或Mcs文件。

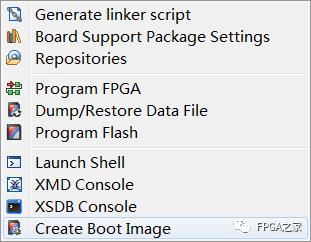

選擇菜單 Xilinx Tools->Create Boot Image：

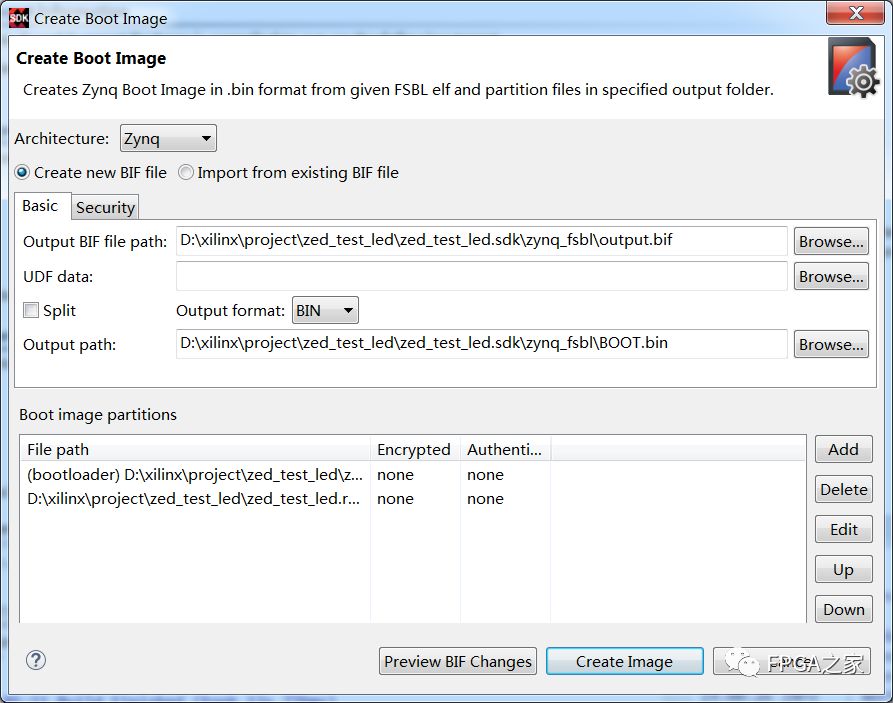

選擇output.bif的存放地址，選擇生成bin文件還是mcs文件，然后依次添加zynq_fsbl.elf（BootLoader）、bit文件、應用程序elf文件（這個如果沒有可以省略），最終生成用于固化的bin或者mcs文件。

（4）將生成的bin或者mcs文件下載到Flash（經過驗證，這兩種類型的文件都可以）

開發板上電，選擇菜單 Xilinx Tools->Program Flash：

加載文件：

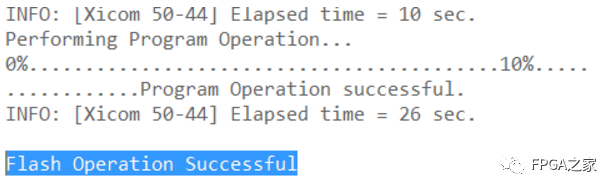

（5）點擊Program，出現如下信息，則成功。然后斷電，切換板子的啟動方式，然后重新上電就會發現板子自動配置完成的燈亮了，搞定！

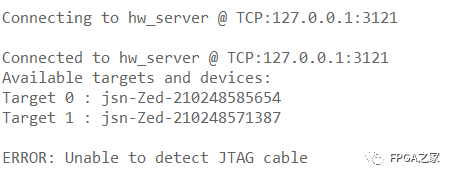

注意：若出現以下信息，排除掉Jtag線纜的問題之后，可能的原因是之前同時連接過多個開發板，導致識別出來的芯片型號有不止一個，然后它就檢測到JTAG斷開（我就是這個問題）。

解決方法很簡單：關掉SDK，重新打開，重新Program Flash即可。
