嵌入式軟件開發是一門應用廣泛且不斷發展的技術領域，為了滿足不同應用場景的需求，開發人員可以采用多種架構方法。

0、前言

在嵌入式軟件開發，包括單片機開發中，軟件架構對于開發人員是一個必須認真考慮的問題。軟件架構對于系統整體的穩定性和可靠性是非常重要的，一個合適的軟件架構不僅結構清晰，并且便于開發。

我相信在嵌入式或單片機軟件開發的初期大多數開發者采用的都是簡單的前后臺順序執行架構(我就是這樣的)。

在嵌入式軟件開發中，程序架構主要分為三種，本篇文章將對這三種程序架構做出詳解。

1、軟件架構存在的意義

可以說一個好的程序架構，是一個有經驗的工程師和一個初學者的分水嶺。軟件架構對于開發人員是友好的，你希望先執行什么任務后執行什么任務，或者這一個時間點執行什么任務下一個執行什么任務，又或者什么事件會同步到某個任務等等，在不同的軟件架構下，解決上述問題的具體方法都是有所區別的。軟件架構對開發者最大的幫助是：幫助開發者掌控整個工程的框架，當你熟練使用其中某一個程序架構后，對于系統中出現的bug你一定能夠快速的定位并解決。當然，我建議要根據需要選擇合適的軟件架構進行開發，具體原因在文章后面會進行介紹。

2、深入介紹三種不同的程序架構

三種常用的軟件架構有：順序執行的前后臺系統、時間片輪詢系統和多任務操作系統。為了讓大家有一個更為清晰的認識，我分別用三種軟件架構對一個實例進行介紹說明。這個實例如下：它有4個任務，這4個任務為按鍵掃描、聲光報警、顯示屏刷新和超聲波測距。這個實例的具體功能是通過按鍵設置測量距離的閾值，當測距距離低于設置的閾值時，觸發聲光報警并且將測量距離實時顯示在顯示屏上(這個應用是汽車倒車?yán)走_(dá)的具體體現)。

2.1順序執行的前后臺系統

在順序執行的前后臺系統中，我會把鍵盤掃描用查詢的方式放在while(1)中，而顯示屏刷新和超聲波測距使用中斷，在中斷服務函數中獲取測量距離后進行顯示，在主函數的循環中進行按鍵的檢測，聲光處理也放在主循環中。這樣整個程序就以變量標志的同步方式在主循環和后臺中斷中執行，對應的程序代碼如圖所示：

順序執行前后臺系統的主函數

順序執行前后臺系統的中斷服務函數

在本文中，我們將探討嵌入式軟件開發中常用的三種架構：前后臺順序執行法、時間片法和操作系統。

01.

前后臺順序執行法

前后臺順序執行法也稱為單任務執行法，是最簡單、最常見的嵌入式軟件架構之一。

在這種架構中，系統按照程序代碼的順序依次執行任務。所有任務都在一個循環中執行，每次只執行其中一個任務，其余任務被掛起。這種架構適用于簡單的應用，如傳感器數據采集、控制器等。

然而，前后臺順序執行法有一定的局限性。

首先，它無法充分利用處理器資源，因?yàn)槊看沃粓?zhí)行一個任務，其他任務處于掛起狀態。其次，任務之間無法靈活共享資源，容易造成資源浪費和效率低下。在一些對實時性要求較高的場景中，這種架構無法滿足要求。

02.

時間片法

時間片法是一種多任務執行法，它通過為每個任務分配一定的執行時間片，使得所有任務都能夠按照一定的時間間隔交替執行。

任務執行的時間片是固定的，當一個任務的時間片用完后，系統切換到下一個任務執行。這種方式使得多個任務能夠并行執行，提高了系統的資源利用率和效率。

時間片法適用于中等復雜度的嵌入式系統，可以滿足對實時性要求較高的場景。它需要合理設置任務的優先級和時間片大小，以確保重要任務優先執行，并且每個任務都能在適當?shù)臅r(shí)間內完成。

03.

操作系統

操作系統是一種更為復雜和強大的嵌入式軟件架構。它能夠管理和協調多個任務的執行，并提供一系列的系統服務，如任務調度、內存管理、設備驅動、通信機制等。操作系統為開發人員提供了更高層次的抽象，使得軟件開發更加靈活、高效。

在操作系統架構下，每個任務都有自己的優先級和狀態，操作系統通過任務調度算法決定哪個任務優先執行。任務之間可以共享資源，通過互斥機制來實現對共享資源的訪問控制，確保系統穩定和安全。

操作系統適用于復雜度較高、實時性要求嚴格的嵌入式應用，如智能手機、工業自動化控制系統等。它提供了更大的靈活性和可擴展性，使得開發人員能夠更容易地實現復雜的功能和算法。

綜上所述，嵌入式軟件開發中常用的三種架構分別是前后臺順序執行法、時間片法和操作系統。

選擇適合的架構取決于應用的復雜性、實時性要求和資源限制等因素。開發人員需要根據具體情況，靈活選擇合適的架構，并結合系統要求進行合理的設計和優化，以確保嵌入式系統的穩定性、可靠性和高效性。

嵌入式軟件，受限于硬件資源，時常會出現驅動與應用緊密耦合的情況。然而，對于大型項目而言，充足的資源使得我們能夠采用更為復雜的架構模式來應對業務邏輯的復雜性以及后續的擴展維護需求。這些架構模式，如分層架構、多層架構、管道-過濾器架構等，都是為了解決特定問題而設計的。

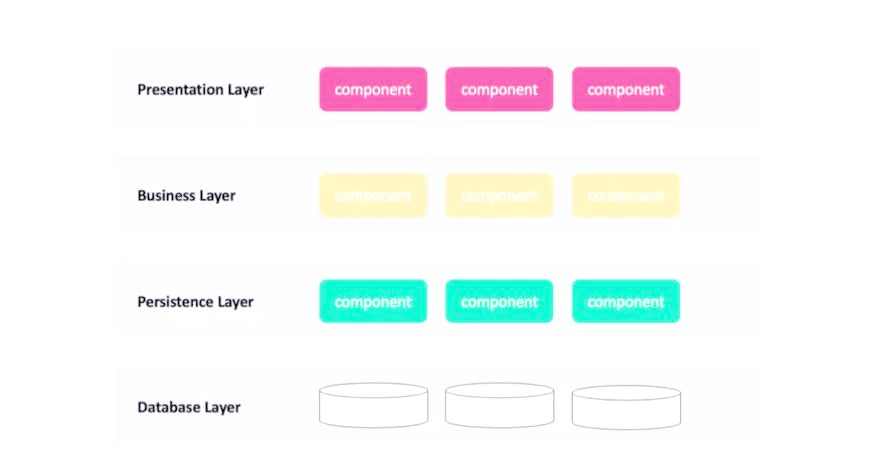

在眾多架構模式中，分層架構是最為常見的一種。它主要由展現層、業務層、持久層和數據庫層四個部分組成，通過這種方式，軟件能夠更加清晰地分離不同的功能模塊，從而提高代碼的可讀性和可維護性。

1)背景

隨著系統復雜性的增加，各個部分的需求和衍化往往獨立發展。為了更好地管理和維護這樣的系統，開發者需要明確地分離關注點，使各個模塊能夠獨立進行開發和演進。

2)挑戰

軟件架構需要設計成一種方式，使得各個模塊能夠單獨開發和變化，同時減少模塊間的交互，從而確保系統的可移植性、可修改性和復用性。

3)解決方案

分層架構模式應運而生，它將軟件劃分為不同的邏輯單元，即“層”。每一層都包含一組高度內聚的模塊，提供特定的服務，并且其使用是單向的。通過分層，軟件被劃分為多個獨立的分區，每個分區都暴露一個公開的接口。

在分層架構中，每一層都扮演著特定的角色和職責。例如，展現層專門負責處理用戶界面相關的事務。這種明確的角色和職責劃分，使得構建高效的系統變得簡單明了。

此外，分層架構還是一種技術性的分區方式，而非領域性的。它由組件而非領域來組成，這意味著不同層之間的交互更加清晰和簡潔。

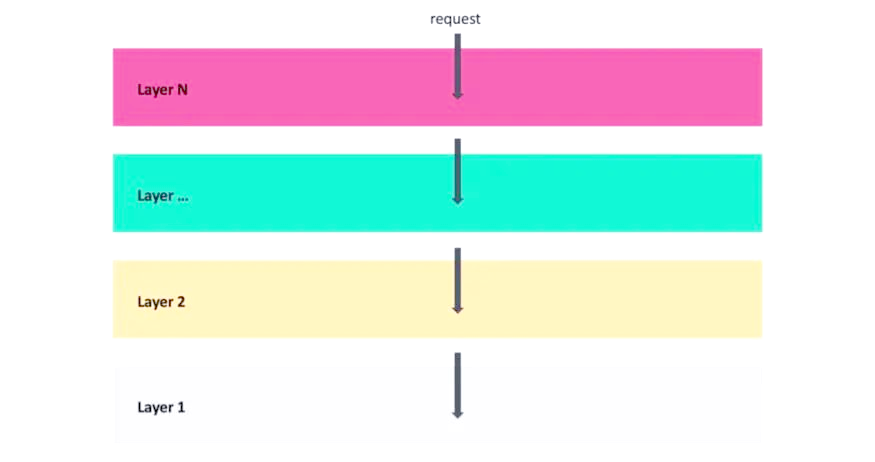

最后，分層架構中的每一層都被明確標記為封閉或開放。封閉層意味著請求必須經過它下面的層次才能傳遞到下一層，從而保證了請求不會跳過任何層次。這種設計使得系統更加穩健和可預測。

4)潛在問題

采用分層架構雖然有助于提高系統的模塊化和可維護性，但也可能面臨性能方面的挑戰。在高性能應用程序中，由于業務請求需要經過架構中的多層處理，這可能會降低響應效率。此外，分層架構的實施還可能增加系統的初期成本和整體復雜性。

5)適用范圍

盡管存在上述潛在問題，分層架構仍然是一種非常有用的設計模式。對于小型或簡單的應用程序而言，這種模式能夠有效地幫助開發者明確模塊間的職責和邊界，從而簡化開發和維護過程。因此，在適當?shù)那闆r下，我們應該考慮采用分層架構來構建高效、可維護的軟件系統。

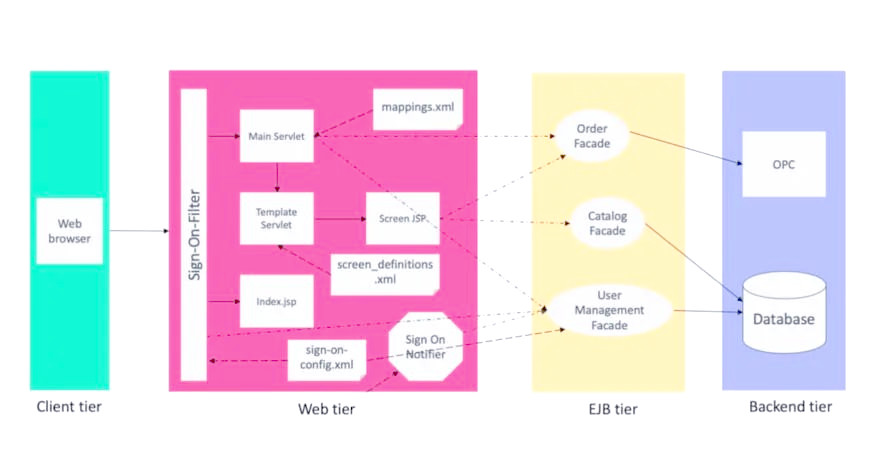

許多系統的執行結構都采用了邏輯組件的分組方式，這些分組被稱作“層”。在分布式部署的環境中，經常需要將系統的基礎設施拆分成不同的子集。這就引出了一個問題：如何合理地將系統分割成多個計算上獨立、又通過通信媒介相連的軟件和硬件組件?然而，這種分割方式也面臨一些挑戰，包括前期投入的大量成本和系統整體復雜性的增加。盡管如此，管道-過濾器(pipe-filter)架構在軟件架構中仍是一種常見的模式，它為這類問題提供了有效的解決方案。

1)背景

在許多系統中，離散數據流從輸入到輸出的轉換是一個核心需求。由于這類轉換在實踐中經常重復出現，因此將其模塊化并創建成可復用的組件，是提高效率和靈活性的理想選擇。

2)挑戰

為了實現這種模塊化，系統需要被分割成松耦合的組件，這些組件之間通過簡單通用的交互機制進行連接。這樣的設計使得組件能夠靈活地組合與復用，同時支持并行的執行方式。

3)架構解析

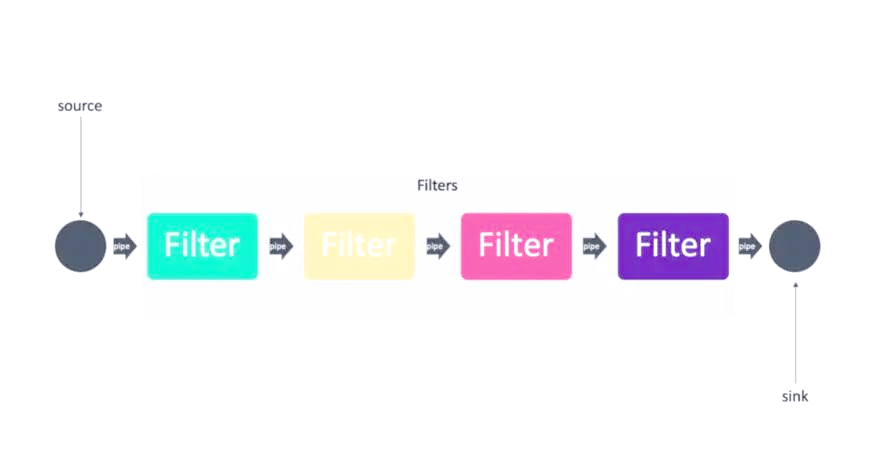

管道-過濾器架構為此類需求提供了一種解決方案。在這種架構中，管道充當了過濾器之間的通信通道。每個管道都是非定向和點對點的，它們接受來自一個源的輸入，并直接將輸出傳遞給另一個源，從而確保了數據流的高效傳輸。

此外，該架構還定義了四種關鍵角色：producer(或source)作為過程的起點，transformer(或map)負責對數據進行轉換，tester(或reduce)用于測試條件，而consumer(或sink)則作為終點處理數據。

4)局限性

盡管管道-過濾器架構具有諸多優點，但它也有其適用范圍。對于需要高度交互性的系統來說，這種架構可能不太適合。此外，過多的解析和反解析操作也可能導致性能損失，并增加編寫過濾器的復雜性。

5)應用場景

管道-過濾器架構在各種應用程序中都有廣泛的應用，特別是那些需要簡化單項處理任務的系統。通過合理運用這種架構，可以有效地提高系統的可維護性、靈活性和性能。
