RISC-V（跟我讀：“risk----------------five”）是一個基于精簡指令集（RISC）原則的開源指令集架構（ISA）。

這里要明確兩個概念：指令集規范（Specification）和處理器實現（Implementation）是兩個不同層次的概念，要區分開。指令集（ISA）是規范標準，往往用一本書或幾張紙來記錄描述，而處理器實現是基于指令集規范完成的源代碼。RISC-V是一個指令集規范。

我們可以基于x86/ARM/ RISC-V指令集，進行處理器微架構設計和實現形成源代碼，并通過流片最終形成芯片產品。其中指令集規范與處理器實現的知識產權是獨立的，不能混為一談。

"RISC-V是開源的"表示指令集規范是開源、開放和免費的（open and free），這與x86與ARM指令集有本質不同，但并不是指具體的處理器實現也都是開源免費的。

基于RISC-V指令集規范，既可以由開源社區來開發開源免費版的處理器實現（如Berkeley開發的Rocket核等），也可以有商業公司開發收費授權版的處理器實現（如國內平頭哥玄鐵910、芯來N200核與優矽渭河WH-32核等）。

（以上來源：https://mp.weixin.qq.com/s/9PX5n_ZPjWM1OyqnijlIPw，版權歸文章作者所有）

國內廠商在做的工作

RISC-V架構目前國內有不少院所和公司在做相關的工作，芯來，平頭哥在做IP，兆易創新已經推出了基于芯來的N200定制的GD32VF103產品線，一些公司在基于平頭哥的IP做SoC，嘉楠科技在去年推出了音視頻AI專用的K210，中科藍訊推出了一系列基于RISC-V架構的藍牙芯片，出貨量極大，其宣稱是全球首家RISC-V應用量過億（顆）的公司，而且全部搭載國產開源RT-Thread物聯網操作系統。

（以上來源鏈接：https://www.zhihu.com/question/274106611/answer/975894883，版權歸作者所有）

下面按照實現難度大致排序

1、darkriscv

一晚從頭開始實現開源RISC-V！

盡管與其他 RISC-V 實現相比，代碼小而粗糙，但是作為初學或者初識RISC-V很友善（簡易）。雖然很簡易，但DarkRISCV具有許多令人印象深刻的功能：

實現大部分 RISC-V RV32E 指令集
實現大部分RISC-V RV32I指令集（缺少csr*、e和fence）
在超大規模 ku040 中工作頻率高達 250MHz（400MHz 帶超頻?。?
便宜的 spartan-6 高達 100MHz，適合小型 spartan-3E，例如 XC3S100E！
大多數時間（通常是 71% 的時間）可以維持每條指令 1 個時鐘
靈活的哈佛架構（易于集成緩存控制器、總線橋等）
在 xilinx（spartan-3、spartan-6、spartan-7、artix-7、kintex-7 和 kintex ultrascale）中運行良好
與一些altera和lattice FPGA一起工作得很好
適用于 RISC-V 的 gcc 9.0.0（無需補丁?。?
使用 850-1500LUT（核心僅使用 LUT6 技術，取決于啟用的功能和優化）
可選的 RV32E 支持（與 LUT4 FPGA 配合使用效果更好）
可選的 16x16 位 MAC 指令（用于數字信號處理）
可選的粗粒度多線程 (MT)
流水線階段之間沒有互鎖！
BSD 許可證：可以在任何地方使用，沒有限制！

是不是迫不及待去試一試了！

?
https://github.com/darklife/darkriscv

2、picoRiscV

這個其實不需要過多介紹了，小巧且完善的RISC-V。

PicoRV32 是實現RISC-V RV32IMC 指令集的 CPU 內核。它可以配置為 RV32E、RV32I、RV32IC、RV32IM 或 RV32IMC 內核，并可選擇包含內置中斷控制器。

特點：

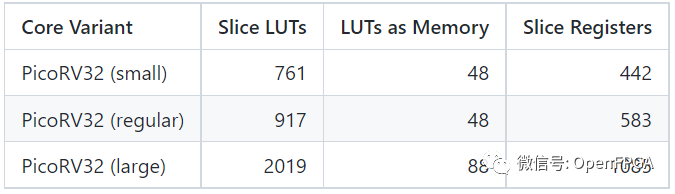

小型（7 系列 Xilinx 架構中的 750-2000 個 LUT）
高 fmax（7 系列 Xilinx FPGA 上為 250-450 MHz）
可選擇的本機內存接口或 AXI4-Lite 主控
可選的 IRQ 支持（使用簡單的自定義 ISA）
可選的協處理器接口
該 CPU 旨在用作 FPGA 設計和 ASIC 中的輔助處理器。由于其高fmax，它可以集成到大多數現有設計中，而無需跨越時鐘域。當在較低頻率下運行時，它會有很多時序裕量，因此可以添加到設計中而不會影響時序收斂。

?
官方地址：https://bitbucket.org/casl/shakti_public

?
https://github.com/cliffordwolf/picorv32

3、cva6

CVA6 是一個 6 級、有序 CPU，它實現了 64 位 RISC-V 指令集。它完全實現了 I、M、A 和 C 擴展，如第 I 卷：用戶級 ISA V 2.3 以及特權擴展草案 1.10 中所述。它實現了三個權限級別 M、S、U 以完全支持類 Unix 操作系統。

它具有可配置的大小、單獨的 TLB、硬件 PTW 和分支預測（分支目標緩沖區和分支歷史表）。主要設計目標是減少關鍵路徑長度。

?
https://github.com/openhwgroup/cva6

4、VexRiscv

用 SpinalHDL 編寫的 RISC-V 實現。以下是一些規格：

RV32I[M][A][F[D]][C] 指令集
流水線從 2 到 5+ 個階段（[Fetch*X]、Decode、Execute、[Memory]、[WriteBack]）
1.44 DMIPS/Mhz --no-inline 當幾乎所有功能都啟用時（1.57 DMIPS/Mhz 當分頻器查找表啟用時）
針對 FPGA 進行了優化，不使用任何供應商特定的 IP /原語
AXI4、Avalon、wishbone
可選的 MUL/DIV 擴展
可選 F32/F64 FPU（目前需要數據緩存）
可選的指令和數據緩存
可選硬件重新填充 MMU
可選的調試擴展允許通過 GDB >> openOCD >> JTAG 連接進行 Eclipse 調試
RISC-V 特權 ISA 規范 v1.10 中定義的機器、[Supervisor] 和 [User] 模式的可選中斷和異常處理。
移位指令的兩種實現：單周期（全桶式移位器）和shiftNumber周期
每個階段可以有可選的旁路或互鎖危險邏輯
Linux 兼容（SoC：https : //github.com/enjoy-digital/linux-on-litex-vexriscv）
Zephyr兼容
FreeRTOS 端口

下面是運行的最高主頻及消耗的資源：

VexRiscv small (RV32I, 0.52 DMIPS/Mhz, no datapath bypass, no interrupt) ->
    Artix 7     -> 243 Mhz 504 LUT 505 FF
    Cyclone V   -> 174 Mhz 352 ALMs
    Cyclone IV  -> 179 Mhz 731 LUT 494 FF
    iCE40       -> 92 Mhz 1130 LC

VexRiscv small (RV32I, 0.52 DMIPS/Mhz, no datapath bypass) ->
    Artix 7     -> 240 Mhz 556 LUT 566 FF
    Cyclone V   -> 194 Mhz 394 ALMs
    Cyclone IV  -> 174 Mhz 831 LUT 555 FF
    iCE40       -> 85 Mhz 1292 LC

VexRiscv small and productive (RV32I, 0.82 DMIPS/Mhz)  ->
    Artix 7     -> 232 Mhz 816 LUT 534 FF
    Cyclone V   -> 155 Mhz 492 ALMs
    Cyclone IV  -> 155 Mhz 1,111 LUT 530 FF
    iCE40       -> 63 Mhz 1596 LC

VexRiscv small and productive with I$ (RV32I, 0.70 DMIPS/Mhz, 4KB-I$)  ->
    Artix 7     -> 220 Mhz 730 LUT 570 FF
    Cyclone V   -> 142 Mhz 501 ALMs
    Cyclone IV  -> 150 Mhz 1,139 LUT 536 FF
    iCE40       -> 66 Mhz 1680 LC

VexRiscv full no cache (RV32IM, 1.21 DMIPS/Mhz 2.30 Coremark/Mhz, single cycle barrel shifter, debug module, catch exceptions, static branch) ->
    Artix 7     -> 216 Mhz 1418 LUT 949 FF
    Cyclone V   -> 133 Mhz 933 ALMs
    Cyclone IV  -> 143 Mhz 2,076 LUT 972 FF

VexRiscv full (RV32IM, 1.21 DMIPS/Mhz 2.30 Coremark/Mhz with cache trashing, 4KB-I$,4KB-D$, single cycle barrel shifter, debug module, catch exceptions, static branch) ->
    Artix 7     -> 199 Mhz 1840 LUT 1158 FF
    Cyclone V   -> 141 Mhz 1,166 ALMs
    Cyclone IV  -> 131 Mhz 2,407 LUT 1,067 FF

VexRiscv full max perf (HZ*IPC) -> (RV32IM, 1.38 DMIPS/Mhz 2.57 Coremark/Mhz, 8KB-I$,8KB-D$, single cycle barrel shifter, debug module, catch exceptions, dynamic branch prediction in the fetch stage, branch and shift operations done in the Execute stage) ->
    Artix 7     -> 200 Mhz 1935 LUT 1216 FF
    Cyclone V   -> 130 Mhz 1,166 ALMs
    Cyclone IV  -> 126 Mhz 2,484 LUT 1,120 FF

VexRiscv full with MMU (RV32IM, 1.24 DMIPS/Mhz 2.35 Coremark/Mhz, with cache trashing, 4KB-I$, 4KB-D$, single cycle barrel shifter, debug module, catch exceptions, dynamic branch, MMU) ->
    Artix 7     -> 151 Mhz 2021 LUT 1541 FF
    Cyclone V   -> 124 Mhz 1,368 ALMs
    Cyclone IV -> 128 Mhz 2,826 LUT 1,474 FF

VexRiscv linux balanced (RV32IMA, 1.21 DMIPS/Mhz 2.27 Coremark/Mhz, with cache trashing, 4KB-I$, 4KB-D$, single cycle barrel shifter, catch exceptions, static branch, MMU, Supervisor, Compatible with mainstream linux) ->
    Artix 7     -> 180 Mhz 2883 LUT 2130 FF
    Cyclone V   -> 131 Mhz 1,764 ALMs
    Cyclone IV  -> 121 Mhz 3,608 LUT 2,082 FF

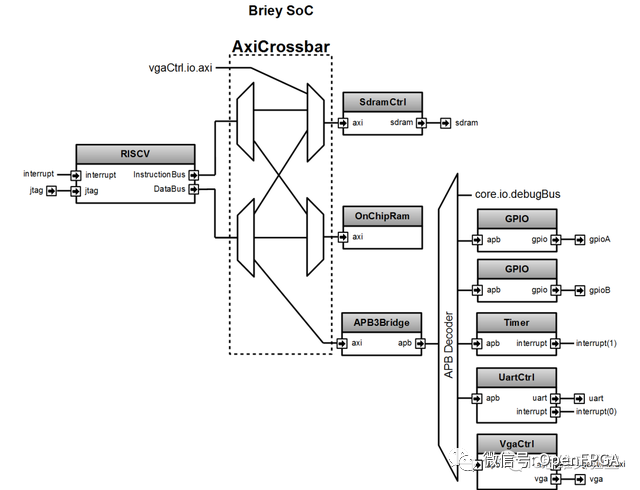

VexRiscv有個官方的SoC：Briey，使用AXI接口。和Rocket Chip一樣，支持Verilator+OpenOCD+GDB仿真。和Rocketchip一樣都是使用scala解釋器sbt工具.

?
https://github.com/SpinalHDL/VexRiscv

以上幾個小項目都適合了解和入門RISC-V，簡易是最大的特點，最主要的是都可以在FPGA開發板上運行，而且對FPGA要求也不高。

接下來就是幾個成熟點的項目了。

5、平頭哥無劍100

平頭哥無劍100

文檔目錄如下：

|--Project                //open source project work directory
  |--riscv_toolchain      //tool chain install directory download from t-head.cn
  |--wujian100_open       //wujian100_open project get from github
    |--case //test case example for simulation
    |--doc                //wujian100_open user guide
    |--fpga               //FPGA script
    |--lib                //compile script for simulation
    |--regress            //regression result
    |--sdk                //software design kit
    |--soc                //Soc RTL source code
    |--tb                 //test bench
    |--tools              //simulation script and setup file
    |--workdir            //simulation directory
    |--LICENSE
    |--README.md

?
https://github.com/T-head-Semi/wujian100_open

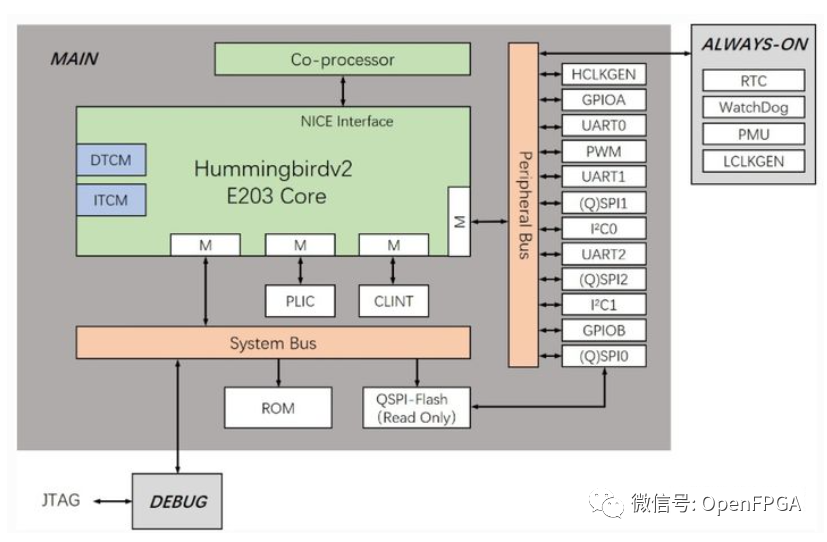

6、Hummingbirdv2 E203 Core and SoC

芯來科技研發的一款RISC-V core&SOC，是SI-RISCV/e200_opensource (https://github.com/SI-RISCV/e200_opensource)的進階版。

該存儲庫托管開源 Hummingbirdv2 E203 RISC-V 處理器內核和 SoC 的項目，它由基于中國大陸的領先 RISC-V IP 和解決方案公司Nuclei System Technology開發和開源。

這是SI-RISCV/e200_opensource中維護的Hummingbird E203項目的升級版，所以我們稱之為Hummingbirdv2 E203.

在這個新版本中，我們有以下更新。

為 E203 內核添加 NICE（Nuclei Instruction Co-unit Extension），因此用戶可以輕松創建帶有 E203 內核的定制硬件協同單元。
將PULP Platform的APB接口外設（GPIO、I2C、UART、SPI、PWM）集成到Hummingbirdv2 SoC中，這些外設采用Verilog語言實現，便于用戶理解。
為 Hummingbirdv2 SoC 添加新的開發板（Nuclei ddr200t 和 mcu200t）支持。

歡迎訪問https://github.com/riscv-mcu/hbird-sdk/使用蜂鳥 E203 軟件開發包。

歡迎訪問https://www.rvmcu.com/community.html參與蜂鳥E203的討論。

?
https://github.com/SI-RISCV/e200_opensource

?
https://github.com/riscv-mcu/e203_hbirdv2

7、香山開源高性能處理器

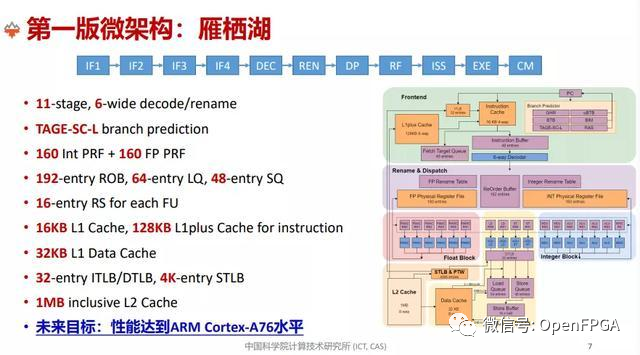

“香山”基于Chisel語言開發，支持多核，采用亂序執行、11級流水、6發射。采用28nm臺積電工藝預計達到1.3Ghz主頻，采用中芯國際14nm工藝預計達到2Ghz主頻。性能評估為7/Ghz(SEPC2006)，換言之，第一版的雁棲湖架構對標的是ARM A72/A73。

“香山”第二代南湖架構的目標是10/G，在采用中芯國際14nm工藝的情況下主頻達到2Ghz。從參數上看，南湖架構對標的是A76，2G主頻下SPEC06達到20分。如果能夠實現這一設計目標，裸CPU性能在RISC-V處理器中是首屈一指的。

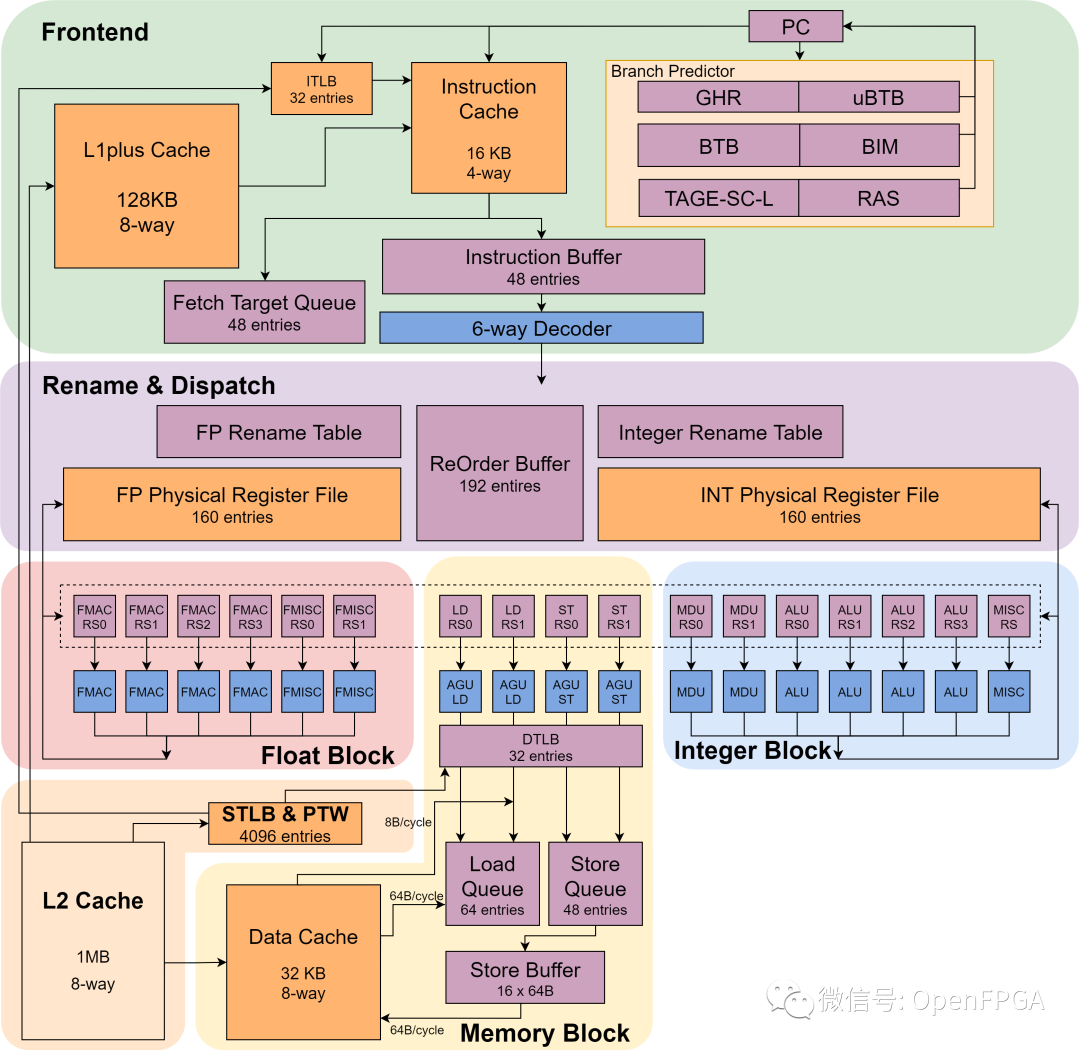

架構如下：

知乎首頁：https://www.zhihu.com/people/openxiangshan

關于Chisel和Spinal介紹《https://zhuanlan.zhihu.com/p/89249985》。

?
https://github.com/OpenXiangShan/XiangShan

8、木心處理器

木心處理器是一系列易于學習的 RISC-V 處理器和相關的基于 VSCode 的 IDE 稱為 TreeCore，具有豐富、詳細和交互式的在線教程，對初學者很友好?；?VSCode 的 IDE 集成了代碼分析、波形模擬功能，可以自動從云服務器中查找和組裝特定的工具鏈、IP 核和庫依賴項，以開發處理器或應用程序。

特征：

對verilog、vhdl、chisel 和spinalHDL 的完整語言支持。
現代用戶界面
輕便、開箱即用的功能
GPU 加速以實現快速實時渲染

?
https://github.com/microdynamics-cpu/tree-core-ide

9、Rocket

（UCB）標量處理器：64位、5級流水線、但發射順序執行處理器，特征：

支持MMU，支持分頁虛擬內存。可以移植到Linux操作系統
具有兼容的的IEEE 754-2008標準的FPU
具有分支預測功能，具有BPB（Branch Prediction Buff）、BHT（Branch History Table）、RAS（Return Address Stack）

Rocket同樣采用Chisel語言編寫；

?
https://github.com/freechipsproject/rocket-chip

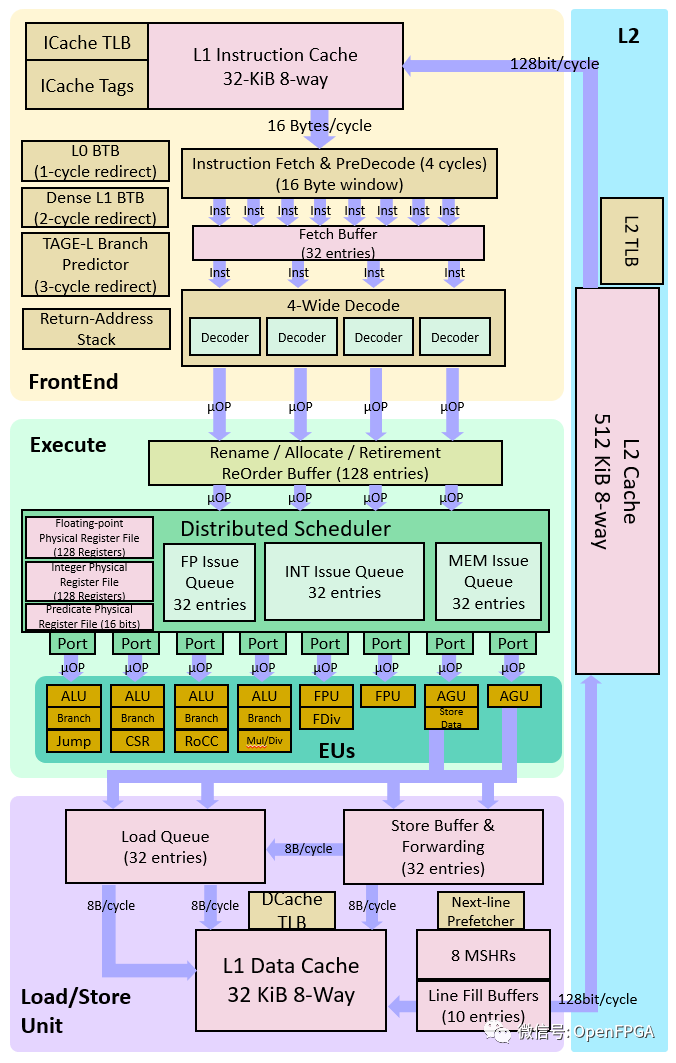

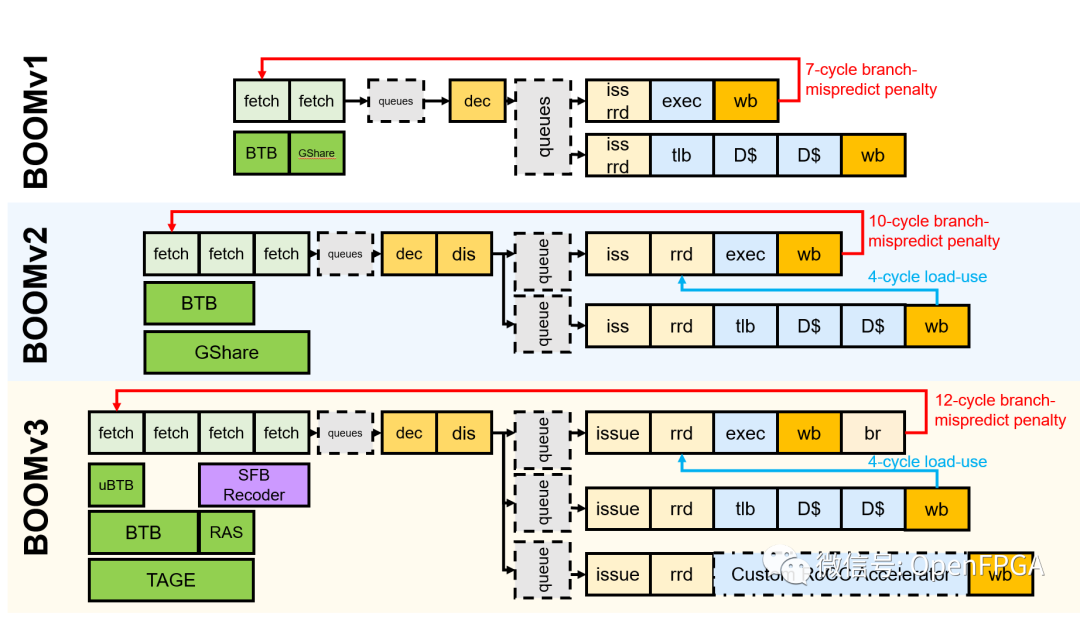

10、BOOM

（UCB）超標量亂序執行處理器；

BOOM也是采用Chisel編寫，全部代碼大約9000行；指令為RV64G
6級流水線：取指、譯碼/重命名/指令分配、發射/讀寄存器、執行、內存訪問、回寫

?
https://github.com/riscv-boom/riscv-boom

11、Sodor

（UCB）針對教學的32位開源處理器。Chisel編寫，支持5種處理器：單周期處理器、2級流水線處理器、3級流水線處理器、5級流水線處理器、可執行微碼的處理器。

早期出于教學目的處理器，使用Chisel編寫，沒有什么實際商用價值。已經很長時間沒有更新了。

結構相對清晰一些，如對不同深度PipeLine都有描述（分別有1階、2階、3階和5階）；可以作為很好的示范代碼

?
https://github.com/ucb-bar/riscv-sodor

12、YARVI

VARVI是RISC-V愛好者Tommy Thorn設計發布的簡單的、32位開源處理器，實現了RV32I，使用Verilog，目標是為了能夠清晰準確的實現RV32I

?
https://github.com/tommythorn/yarvi

13、Pulpino

由蘇黎世聯邦理工大學與意大利博洛尼亞大學聯合開發。32位，指令集：RV32I/RV32C/RV32M，擴展了RISC-V指令；多核

?
網址：https://www.pulp-platform.org/

?
https://github.com/pulp-platform/pulpino

14、GRVI Phalanx

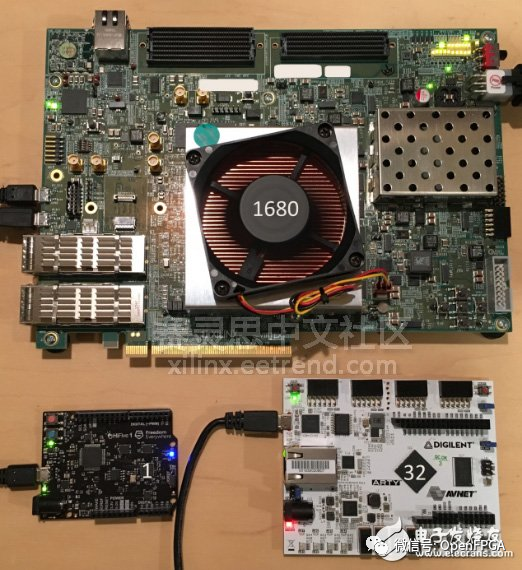

大規模并行RISC-V（最多到千核），2~3級流水線，32位，其中在Artix-7 35T開發板上已經實現32 RISC-V處理器；在PYNQ-Z1上實現了80核；在UltraScale上實現了1680核的RISC-V；不開源

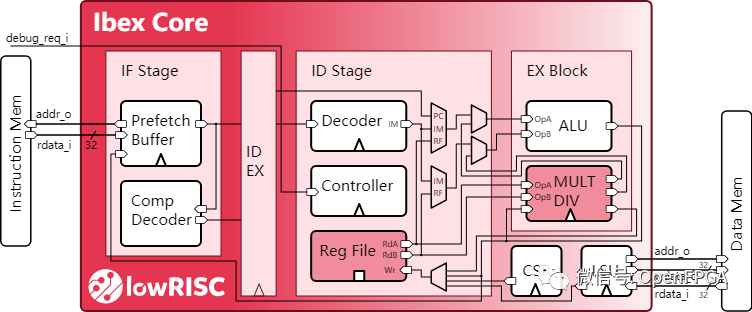

15、Ibex

提到開源RISC-V就不能不提Riscy系列了，尤其是zero-riscy，使用很廣泛。Ibex是脫胎于zero-riscy的core，支持RV32IMC及一些Z系列指令，由LowRISC維護。Ibex小巧精悍，文檔詳實，學習資料豐富，支持verilator，可以使用verilator+openOCD+GDB 仿真時debug。對于我這樣的重度Verilator依賴者來說非常友好。

Ibex支持machine mode和user mode兩種privilege mode，可以實現比單machine mode更加豐富的功能。Ibex采用system verilog開發，對于傳統的IC工程師是個好消息。Ibex現在也支持了指令cache了，提高了performance，但裝了cache會讓core變得臃腫很多，對于學習cache controller的設計是個好事情。

Ibex使用類TLUL的自定義接口，官方的SoC是PULP。Google的OpenTitan項目也是基于Ibex。相關的設計學習資料算是相當多了。

?
https://github.com/lowRISC/ibex

?
文檔：https://ibex-core.readthedocs.io/en/latest/introduction.html

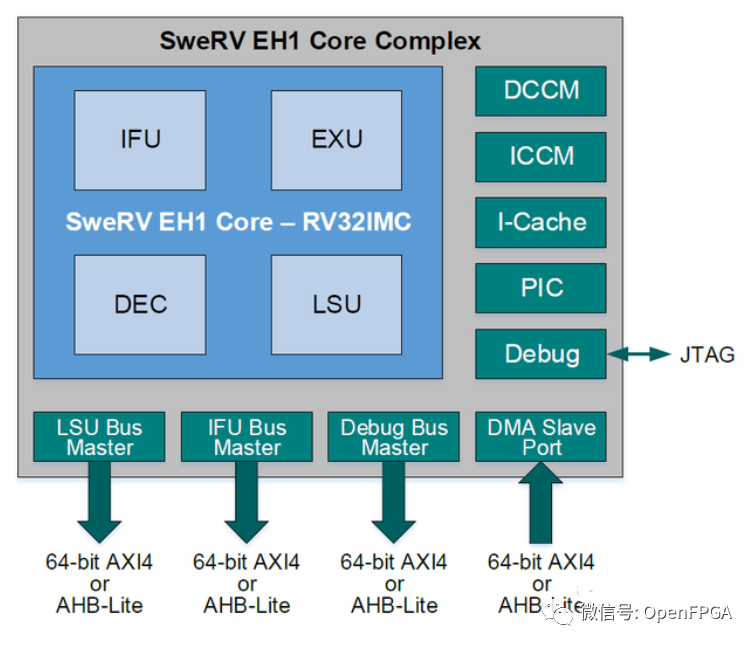

16、SweRV EH1

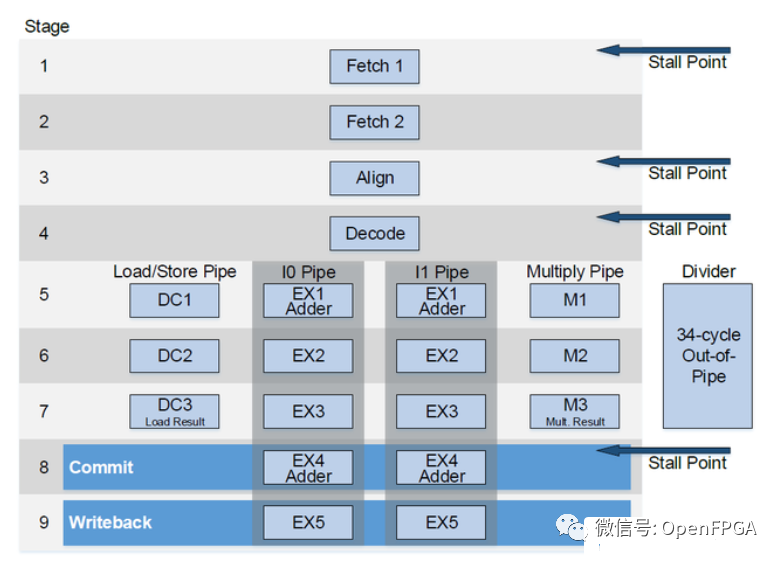

SweRV EH1是WD開發的其中一款RISC-V core，支持RV32IMC，雙發射，單線程，9級流水，性能應該說是相當不錯，28nm可以跑到1GHz。而且還有份詳細的文檔，不愧是大廠出品。

SweRV是使用Verilog/System Verilog開發，使用AXI接口，對熟悉AMBA且不想去學Chisel及Scala的同學來說是相當友好了。而且支持verilator，必須點贊。值得一提的是SweRV帶指令cache，且實現了豐富的cache maintenance自定義指令，非常值得學習。

?
https://github.com/chipsalliance/Cores-SweRV

大廠出品，進階學習佳作。

17、picorio

官方出品。

2017年圖靈獎得主大衛·帕特森教授（David Patterson）領銜的RISC-V國際開源實驗室（RIOS：RISC-V International Open Source Lab）發布了全球首個可運行Linux的全開源RISC-V微型電腦系統PicoRio項目，用于構建更透明、低功耗、定制能力強的高效能邊緣計算平臺。PicoRio最大的特點是從CPU設計，到PCB電路板設計，再到操作系統核心軟件全部開源，核心架構使用最新的開源RISC-V指令集技術。除高質量工業級的開源IP之外，PicoRio還將提供開源的參考SoC設計，以及詳盡的集成文檔。PicoRio基于開源的處理器，擁有許多IP的支持。在軟件方面，PicoRio設計了一個整體軟件架構，具有豐富的操作系統環境以及其他程序的支持，因此擁有一個強大的軟件生態。PicoRio的發布，標志著RIOS實驗室進入了實際產出的階段。之后，RIOS實驗室將致力于在RISC-V生態下打造更開源、更低功耗和更安全的軟硬件生態,并負責維護整個PicoRio的硬件系統和軟件架構。

PicoRio項目涵擴了對Chromium OS內核以及V8 JavaScript 引擎的RISC-V平臺移植和支持?？蛇\行完整的Linux和FreeRTOS系統。PicoRio項目將于2021年完成ARM A75級別的芯片設計和驗證，將用于 RISC-V 的平板電腦/筆記本電腦，其中所有應用程序軟件和存儲都在云中運行（類似 Chromebook）。
