1、引言

FPGA在系統上電時，需要從外部載入所要運行的程序，此過程被稱為程序加載。多數情況下，F(xiàn)PGA從外部專用的 EPROM讀入程序。這種方式速度慢，而且只能加載固定的程序。顯然，當系統需要容量大而且 FPGA要加載的程序可以根據需要有選擇的加載時不能采用這種方法。本文實現了一種基于外部處理器的加載方法，速度快，而且可以根據設置給FPGA加載相應的程序。

對于 Xilinx公司的 FPGA芯片，有五種加載方式：JTAG模式，串行從模式，串行主模式，并行從模式和并行主模式。JTAG模式常用于調試時，將主機綜合好的程序加載到FPGA，優先級高于其他幾種模式。其他加載模式取決于 FPGA上加載模式管腳（M0，M1，M2）的設置。

用外部處理器給 FPGA加載程序時，可以采用串行從模式、并行從模式，甚至于 JTAG模式。本文選擇并行從模式，原因在于更高的配置速率。

2、 FPGA程序數據的產生

FGPA的程序加載即是要把綜合好的程序文件按一定的時序?qū)懭隖PGA。而 Xilinx的開發環境可以根據用戶的選擇產生多種文件格式，以不同的后綴名區分。不同的文件格式包含了不同的信息，有不同的用途。

本文選擇了.bin格式的文件。此文件是只包含有程序數據的二進制文件。產生此文件，要在bitgen 參數里增加-g Binary:yes 選項。

此外，需要說明的是，通常的微處理器 D0位是最低有效位，而 Xilinx的 FPGA在接收程序數據時，D0位是最高有效位。因此，在按字節讀取.bin格式的文件之后，需要有一個轉換的過程。如從文件讀到一個字節，0x7D，即二進制的 0111 1101，需轉換為：1011 1110。

加載過程開始時，就要從.bin文件中順序按字節讀出數據，然后在 CCLK的上升沿寫入 FPGA。在.bin文件中的數據都被寫入 FPGA后，CCLK需要多出四個時鐘周期，以使得 FPGA完成啟動過程。

3、硬件設計

在FPGA上，與配置有關的管腳分為兩類：專用管腳，包括PROG_B，HSWAP_EN，TDI， TMS,，TCK，TDO，CCLK，DONE，和M0-M2。還有一類是可復用管腳，這類管腳在配置階段作為配置管腳，配置結束后可以配置為通用普通的IO管腳，也可以繼續作為配置管腳。在并行從模式下，涉及到的配置管腳和功能如下：

CS_B：片選信號，低有效；RDWR_B：寫信號，低有效；BUSY：FPGA忙指示，高有效，一般只有在并行加載時鐘速率大于50M時才有可能用到；D0-D7：數據線；INIT_B：芯片被復位后，此管腳為輸出信號，輸出低電平指示FPGA正在自行復位內部

寄存器。復位結束后，此管腳浮空，處于輸入狀態。因此需要上拉電阻，指示復位結束。內部寄存器復位結束后，此管腳若被拉低，則會推遲FPGA的程序加載過程。在程序加載過程中，此管腳又變回輸入狀態，對外輸出低電平指示加載的程序數據存在CRC校驗錯誤。

PROG_B：異步復位信號，下降沿有效，此信號為低電平時復位FPGA，復位后，F(xiàn)PGA芯片處于內部寄存器自行復位過程，INIT_B被FPGA芯片拉低，此過程結束后，F(xiàn)PGA不再驅動INIT_B管腳，INIT_B管腳處于浮空狀態，此時，INIT_B有上拉電阻時，INIT_B呈現高電平，依次可以指示FPGA的內部寄存器自行復位結束。程序加載狀態。

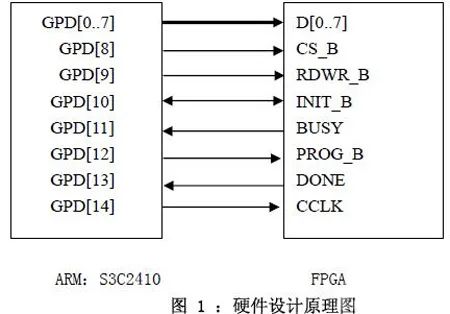

DONE：加載成功指示。CCLK：程序加載時，數據在此信號的上升沿被寫入FPGA。在本設計中，ARM芯片采用的是 SUMSUN公司的S3C2410，與 FPGA配置管腳相連的是此芯片的通用 IO管腳 D組。硬件連接如圖[1]所示。在 ARM的程序中，ARM管腳在程序加載的各階段的輸入輸出設置如下：首先，設置 GPD[10]（與 FPGA的 INIT_B相連）、GPD[11]（與 FPGA的 BUSY相連）為輸入管腳，以監視 FPGA內部寄存器自行復位結束和忙閑狀態。其次，設置GPD[12]（與 FPGA的 PROG_B相連）為輸出狀態，并使其輸出低脈沖，使 FPGA復位。然后依次設置 GPD[8]（與 FPGA的 CS_B相連）、GPD[9]（與 FPGA的 RDWR_B相連）、GPD[14] （與 FPGA的 CCLK相連）為輸出管腳，并使其輸出低電平，使 FPGA處于被選可接受數據狀態；接著設置D[0..7]為輸出狀態。

至此，ARM中的程序開始輪詢GPD[10]的狀態，檢測到此信號為高時，有兩種選擇，其一是因為需要而推遲 FPGA的程序加載，可以通過設置 GPD[10]為輸出，并使其輸出為低電平直至程序加載開始。其二是開始給 FPGA加載程序，F(xiàn)PGA在 CCLK的上升沿接收數據，在給 FPGA加載程序的過程中，程序需要監視GPD[10]管腳的狀態，一旦為低，F(xiàn)PGA指示程序數據加載 CRC校驗出錯。此時需要復位FPGA，重新加載。

采用的硬件連接如下圖：

4、嵌入式 Linux的驅動實現

本文以模塊形式實現了運行于S3C2410上的linux驅動程序，源文件如下（有關寄存器的設置參考S3C2410的數據手冊，以下源代碼未包含頭文件）:

 #define GPIO_va_base 0x0F6000000 //基于S3C2410 上的Linux內核IO控制寄存器首地址映射后的虛擬地址 #define ARM_GPDCON PIO_va_base+0x30); #define ARM_GPDUP PIO_va_base+0x38); #define ARM_port_wr(addr,value) *(volatile unsigned int*)(addr)=value) //定義輸出 #define FPGA_CS 8 #define FPGA_RW 9 #define FPGA_PROG 12 #define FPGA_CCLK 14 //定義操作 #define ARM_GPDDAT (*(volatile u32 *)(GPIO_va_base+0x34)) #define set_register_bit(x) ARM_GPDDAT=(1< #define clear_register_bit(x) ARM_GPDDAT=(~(1< //定義輸入 #define FPGA_INIT ((ARM_GPDDAT>>10)&1) #define FPGA_BUSY ((ARM_GPDDAT>>11)&1) #define FPGA_DONE ((ARM_GPDDAT>>13)&1) #define FPGA 211 //定義主設備號，和mknod /dev/fpga c 211 0匹配 typedef char fpga_device_t; static fpga_device_t fpga_devices[257]; char buf[1000000]; int fpga_open(struct inode *, struct file *); ssize_t fpga_write(struct file *,const char *,size_t ,loff_t *); int fpga_release(struct inode*, struct file *); //初始化ARM的D組通用IO管腳 void init_fpga(void){ ARM_port_wr(GPIO_va_base+0x30,0x55555555); //FPGA_BUSY FPGA_DONE FPGA_INIT be set input ARM_port_wr(GPIO_va_base+0x34,0xFFFF); ARM_port_wr(GPIO_va_base+0x30,0x51055555); ARM_port_wr(GPIO_va_base+0x38,0);// put up set_register_bit(FPGA_CCLK);//set GCLK } static struct file_operations fpga_ctl_fops= { open: fpga_open, write: fpga_write, release: fpga_release,}; int init_module(void) { printk("Hello,word,Now preparing FPGA......\n"); printk("register FPGA......\n"); register_chrdev(FPGA, "fpga", &fpga_ctl_fops); printk("Done!\n"); printk("Hello,word,success!\n"); return 0; } int fpga_open(struct inode *inode, struct file *filp){ int minor; minor = MINOR(inode->i_rdev); init_fpga(); fpga_devices[minor]++; printk("FPGA is ready.\n"); return 0; } ssize_t fpga_write(struct file *flip,const char *buffer,size_t count,loff_t *ppos){ int i; if(copy_from_user(buf,buffer,count)){ printk("error \n"); return -EFAULT; } printk("%d numbers have been received!\n",count); printk("The number is:%d\n",count); for(i=0;i""> ARM_GPDDAT=(ARM_GPDDAT&0x3F00)|buf[i]; set_register_bit(FPGA_CCLK); } printk("data write finished\n"); for(i=0;i<4;i++){ set_register_bit(FPGA_CCLK); clear_register_bit(FPGA_CCLK); } return count; } int fpga_release(struct inode *inode, struct file *filp){ int minor; minor = MINOR(inode->i_rdev); if (fpga_devices[minor]) fpga_devices[minor]--; printk("Goodbye cruel world\n"); return 0; } void cleanup_module(void){ printk("Goodbye cruel world\n"); }

5、結束語

本文的創新點：基于ARM-Linux平臺，實現了一種FPGA的程序加載模式，加載速度快，靈活高效。
