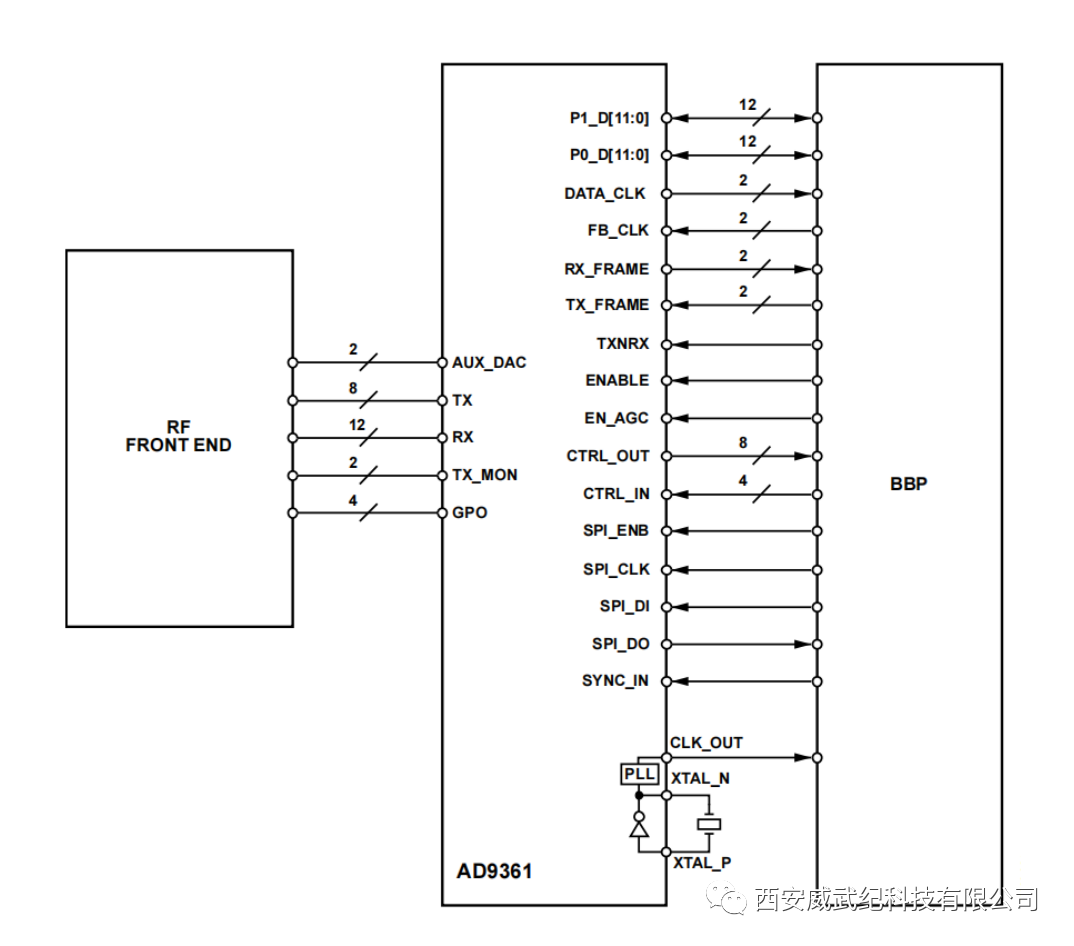

接口介紹

AD9361數字接口主要有并行數據端口和串行外設接口（SPI），支持AD9361與BBP之間傳輸數據和控制/狀態信息。

數據接口有兩種工作模式：標準CMOS兼容模式和低壓差分信號（LVDS）兼容模式。

點擊下載了解：CMOS模式數據端口和時鐘信號.pdf

標準CMOS兼容模式

CMOS模式下，AD9361數據接口可以使用一個或兩個并行數據端口（P0、P1）在AD9361和BBP之間傳輸數據。這兩個端口可以在FDD或TDD模式下工作。在FDD模式下，一半的bit發送數據，另一半接受數據。在TDD模式下，發送數據和接受數據在不同的間隙，在同一引腳上進行AD9361和BBP之間交替?zhèn)鬏敗?/span>

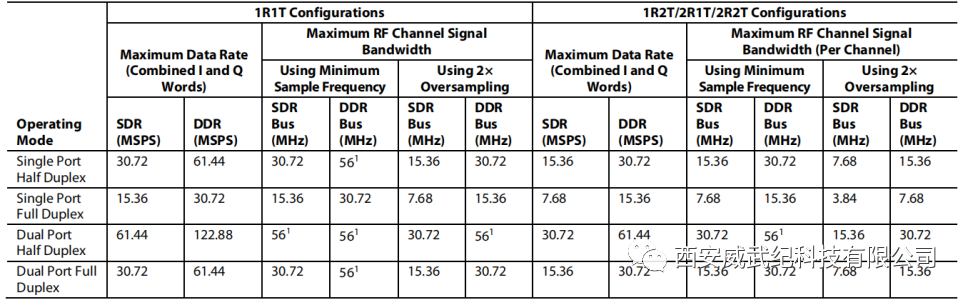

CMOS模式下的最大時鐘速率和信號帶寬

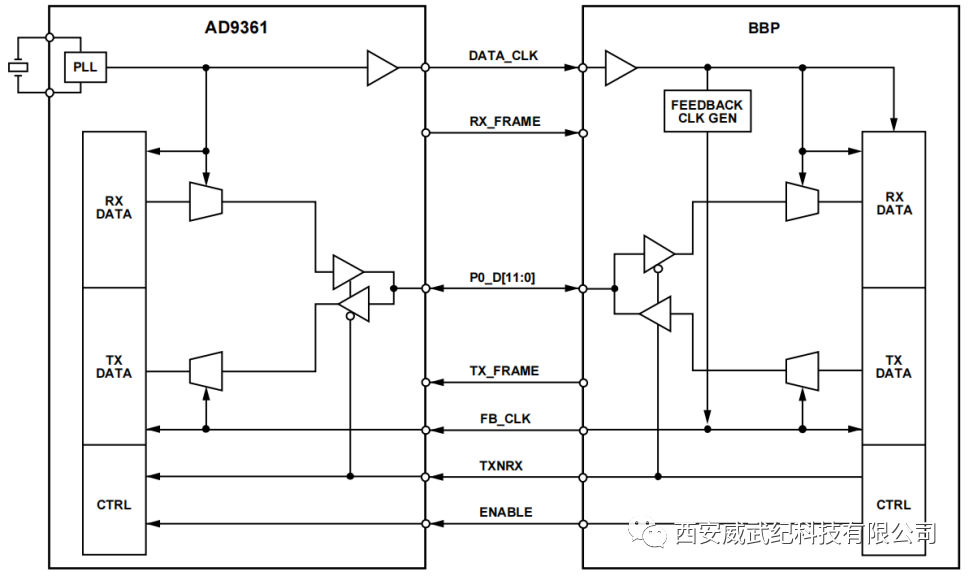

單端口半雙工模式

單端口半雙工模式用于TDD且數據速率低于61.44MHz的通信場景。在這種模式下，總線以雙向方式使用，因此數據可以在同一條線上接受或傳輸。該模式可用于所有接受-發射配置（1R1T、2R1T、1R2T和2R2T），通常用于PCB空間有限或BBP只有一個數據總線端口可用的情況，數據總線可以采用SDR或DDR。

點擊下載了解：單端口TDD時序cmos.pdf

單端口全雙工模式

單端口全雙工用于FDD模式，數據速率低于30.72MHz的應用。在這種模式下，總線分為兩部分，六位專用于接受數據，六位專用于發送數據。該模式可用于所有的接收器-發射器配置，總線可以作為SDR或DDR操作。因為在全雙工模式下，總線必須完成兩倍的數據傳輸，所以數據總線必須以兩倍于TDD模式的速度運行，來實現相同的發送和接受數據速率。

點擊下載了解：單端口FDD模式時序圖.pdf

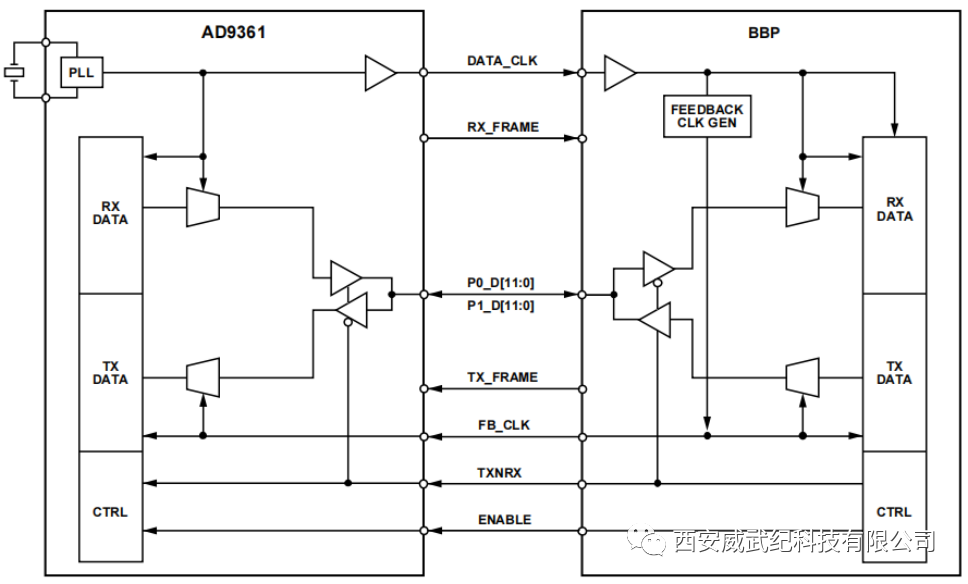

雙端口半雙工模式

雙端口半雙工模式用于TDD模式和高達122.88MHz數據速率的應用。在這種模式下，兩個數據端口都被使用，P0分配給I數據，P1分配給Q數據。端口可以雙向工作，數據方向發送還是接受通道有效決定。每條總線都可以SDR或DDR進行操作。該模式可用于所有接受器-發射器配置。

點擊下載了解：雙端口半雙工模式時序圖.pdf

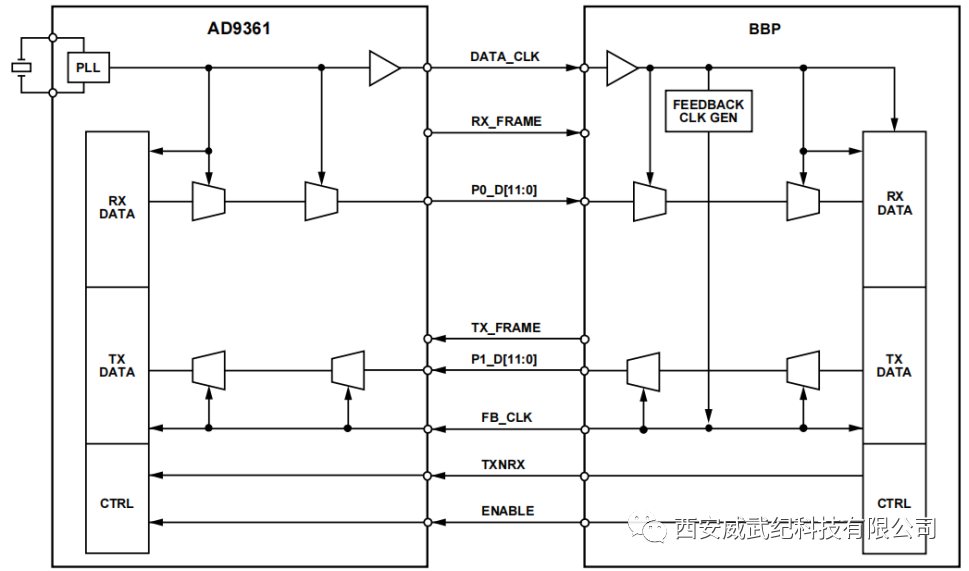

雙端口全雙工模式

雙端口全雙工模式用于FDD模式和數據速率低于61.44MHz的應用。在這種模式下，兩個數據端口都被利用，P0被分配用于接受數據，P1被分配用于發送數據。允許在BBP和AD9361之間全雙工傳輸發送和接受數據。

點擊下載了解：雙端口FDD模式時序圖.pdf

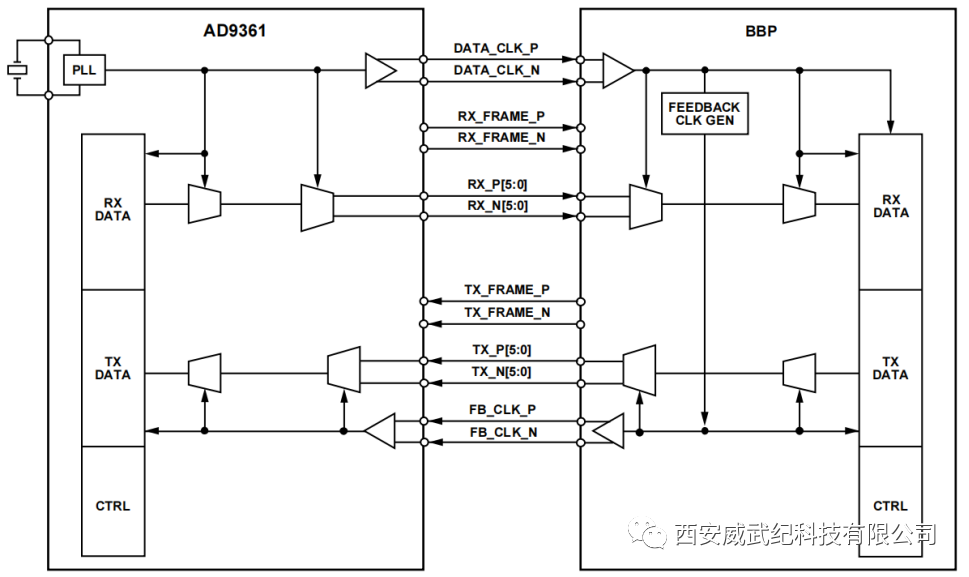

低壓差分信號（LVDS）兼容模式

低壓差分信號（LVDS）模式下，AD9361數據路徑接口使用并行數據總線（P0和P1）在AD9361和BBP之間傳輸數據，兩條總線（P0和P1）都使用LVDS信號

點擊下載了解：LVDS模式數據接口和時鐘信號.pdf

LVDS模式下的最大時鐘速率和信號帶

點擊下載了解：數據時序圖.pdf

LVDS模式下不支持以下位

Swap Ports-在LVDS模式下，P0是發送端口，P1是接受端口，此配置不能更改。

Single Port Mode-兩個端口在LVDS模式下都啟用。

FDD FULL Port-LVDS不支持。

FDD Alt Word Order-LVDS不支持。

FDD Swap Bits-LVDS不支持。

SPI和附加接口信號

SPI總線為AD9361的所有數字控制提供了機制。每個SPI寄存器的位寬為8，每個寄存器都包含控制位、狀態檢測或控制器件所有功能的其他設置。

SPI總線

可以通過設置SPI配置寄存器中的位來配置SPI總線。這個寄存器是對稱的，D6相當于D1，D5相當于D2（D4和D3未使用）。該器件上電時在默認模式（MSB優先）。對稱位被“或”在一起，因此設置一個位會同時設置兩個位。當D5和D2清零時，位序?yàn)镸SB優先，而當這些位被置位時，位序被交換位LSB優先。正確配置后，所有寄存器寫操作必須遵循所選的格式。

01

SPI_ENB：SPI_ENB是從BBP驅動到AD9361的總線使能信號。SPI_ENB在第一個SPI_CLK上升沿之前被拉低，通常在最后一個SPI_CLK下降沿之后再次被拉高，當SPI_ENB為高電平時，AD9361忽略時鐘和數據信號，如果AD9361是SPI總線上唯一的設備，SPI_ENB可以拉低。

02

SPI_CLK：SPI_CLK是由BBP驅動的AD9361接口參考時鐘，它僅在SPI_ENB為低電平時有效。SPI_CLK最大頻率為50MHz。

03

SPI_DI,SPI_DO和SPI_DIO：當配置為4線總線時，SPI利用兩個數據信號SPI_DI和SPI_DO。在該配置中，SPI_DI是從BBP驅動到AD9361的數據輸入線，SPI_DO是從AD9361到BBP的數據輸出線。當配置為三線式總線時，SPI_DI用作雙向數據信號，既接受串行數據又發送串行數據。在三線配置中，該信號可被成為SPI_DIO來做區分。由BBP和AD9361在SPI_CLK的上升沿發送數據，并在SPI_CLK的下降沿采樣。SPI_DI(SPI_DIO)將控制字段和寫入數據字段從BBP傳送到AD9361，SPI_DO(或SPI_DIO)將讀取數據字段從AD9361返回到BBP。

附加接口信號

#01

CLOCK_OUT：CLOCK_OUT是一個輸出信號，用作BBP的主時鐘源。該時鐘可配置為外部輸入時鐘DCXO的緩沖版本或接受數據路徑ADC時鐘的分頻版。頻率必須小于61.44MHz。

#02

CTRL_IN[3:0]：CTRL_IN引腳是四位可編程輸入信號，用于手動RX增益和TX衰減控制。

#03

CTRL_OUT[7:0]：CTRL_OUT引腳是用于實時處理的八位可編程數字輸出信號。這些輸出包括內部生成的功能和狀態位，如鎖相環鎖定、校準完成和自動增益控制功能。

#04

lEN_AGC：用于自動增益控制的手動控制輸入。當拉高時，EN_AGC引腳強制AGC解鎖，以便對增益設置進行調整。如果未使用EN_AGC引腳，Gain Lock Delay位必須設為高電平。

#05

GPO[3:0]：GPO引腳是數字輸出，可以配置位檢測ENSM狀態或用作通用邏輯輸出。

#06

RESETB：RESETB是允許AD9361異步硬件復位的輸入信號。邏輯低電平復位器件（所有SPI寄存器復位至默認設置，器件置于SLEEP模式）。

#07

SYNC_IN：用于同步多個AD9361器件之間數字時鐘的輸入。若未使用此引腳，則將其接地。
