傳統的射頻收發器硬件架構由分立的LNA，Mixer，VGA，ADC/DAC，IQ調制器和射頻頻綜等芯片組成。AD9361是一款面向3G和4G基站應用的高性能、高集成度的射頻RF Transceiver。該器件的可編程性和帶寬能力使其成為多種收發器應用的理想選擇。單一芯片最大可完成2T2R通道的射頻及中頻處理。

Intel FPGA作為一種可編程邏輯器件,具有豐富的邏輯資源包括嵌入式存儲器,數字信號處理模塊,高速收發器，高速IO管腳等,可以方便實現各種外圍器件的配置和數字信號處理。.

本文介紹采用cyclone V FPGA完成9361的配置，在 FPGA中通過SPI接口完成對 AD9361一系列寄存器的配置，從而使得 AD 9361 在配置的模式和參數下正常工作。

AD9361評估軟件配置說明

AD9361的配置是通過SPI接口讀寫內部寄存器實現，而寄存器配置參數包含在AD9361評估軟件release出的InitScrip文件中。

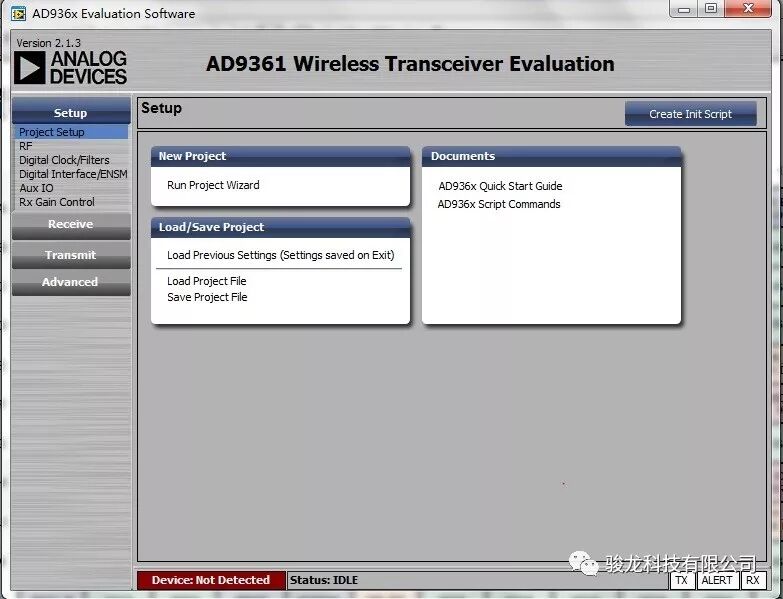

1、打開9361評估軟件如下圖所示

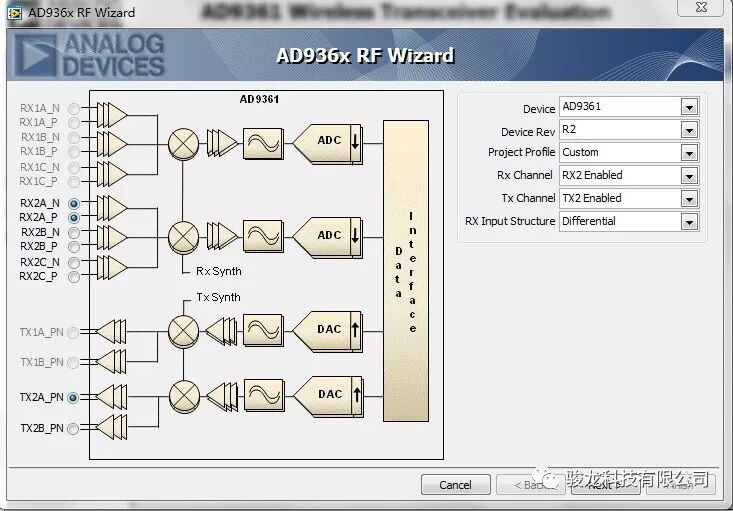

2、點擊Run ProjectWizard，彈出的界面可以選擇射頻輸入輸出口，本設計中單芯片實現 1T1R，均選擇 2A端 口，根據板卡原理圖的設計配置如下：

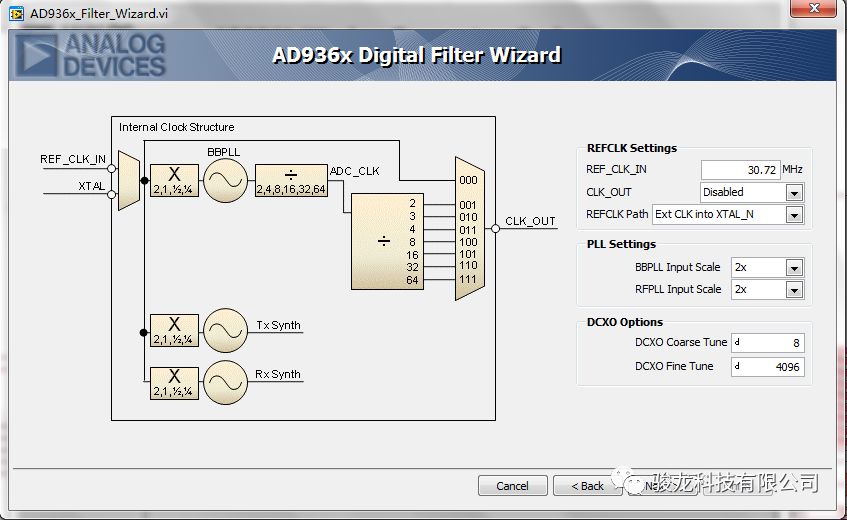

3、點擊Next，進行參考時鐘設置，本方案外部時鐘30.72M（19~50M）連接至XTAL_N，為了達到最佳性能，BBPLL和TX/RX SYNTH的參考輸入時鐘范圍是35~80M，所以BBPLL Input Scale和RFPLL Input Scale均為2x，本方案沒有使用DCXO，可以不用設置。

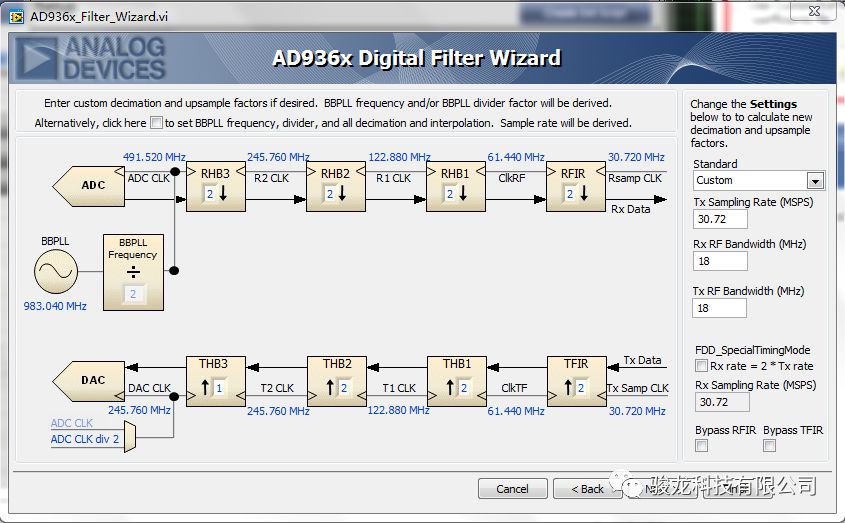

4、點擊Next，進入下一界面。設置接口速率和通道帶寬，如果要設計的帶寬和數據速率相同，用戶可以直接使用Standard里的模板，也可以選擇Cutom自定義參數。在自定義的情況下，輸入接口數據速率和通道帶寬后，軟件會自動得出ADC CLK和DAC CLK，以及相應的抽取插值倍數。需要注意的是ADC CLK范圍是10.5M~672M，在不超過范圍的情況下，ADC CLK的頻率越高越好。本方案收發數據速率為30.72M，參考設計中TX，RX射頻帶寬為18M，用戶可根據自身使用情況進行修改。

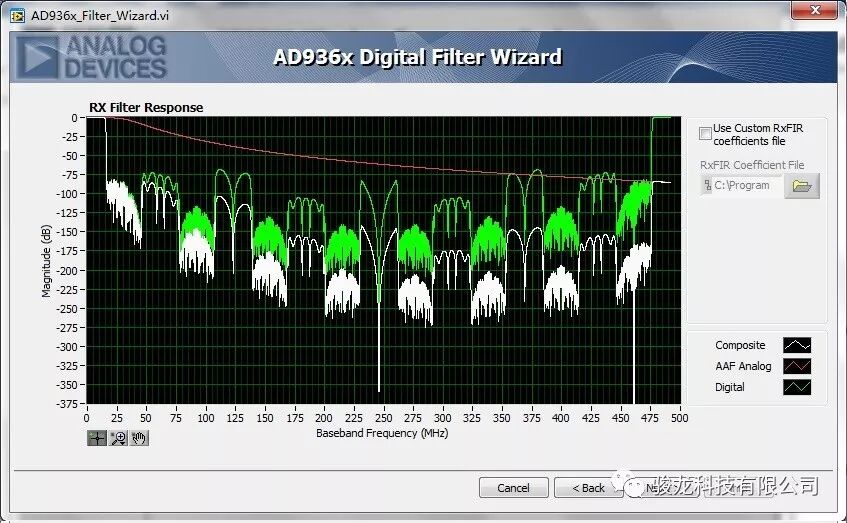

5、點擊Next進入RX濾波器參數設置界面。只要在上個界面中設定好接口數據速率和帶寬，軟件會自動設置好濾波器參數。紅線為模擬濾波器響應，綠線為數字濾波器響應，白線為兩者級聯的響應。其中數字濾波器的系數由用戶根據自己需求通過matlab生成。

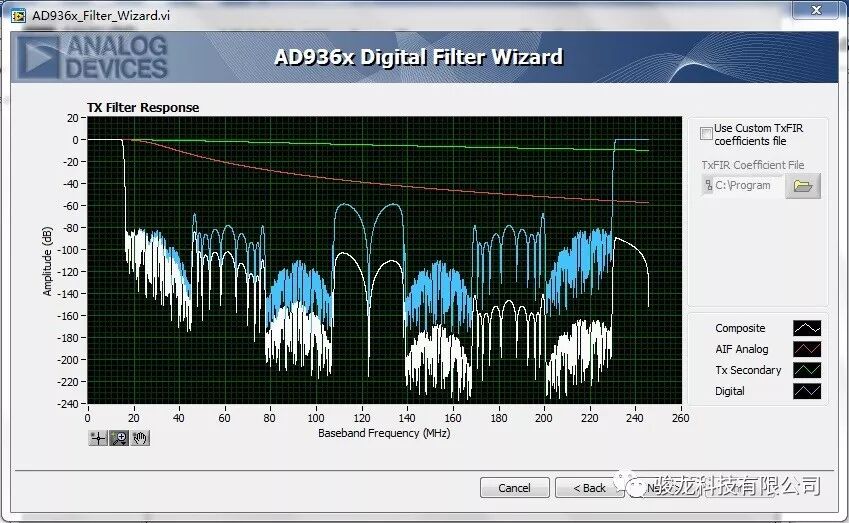

6、點擊Next進入TX濾波器參數設置界面，與RX濾波器參數設置相同。

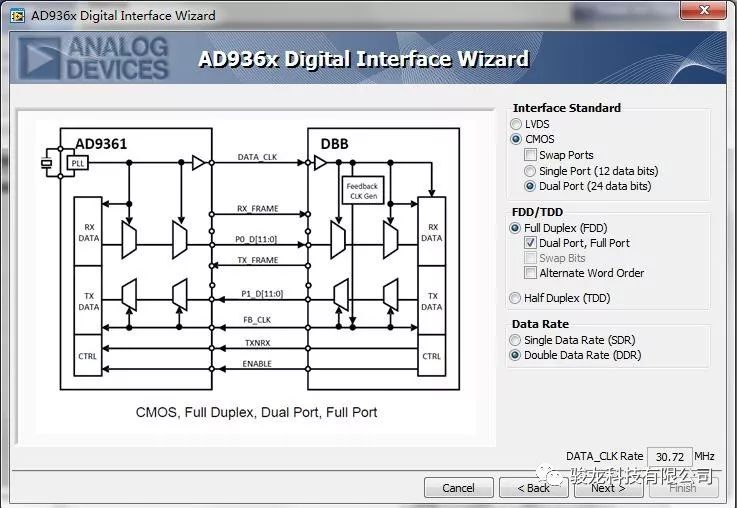

7、點擊Next進入數字接口設置界面，本方案硬件采用CMOS，Dual Port FDD全雙工模式（收發各12比特），雙邊沿采樣。

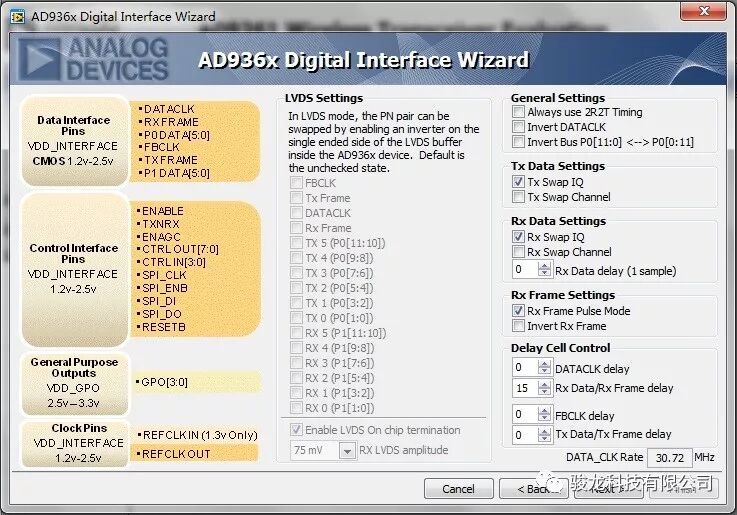

8、點擊Next進入接口相關設置界面。下圖中上方的相關設置可以取反時鐘相位，交換IQ順序，交換通道，推薦不更改。下方的Delay Cell Control可以調整數據管腳和時鐘之間的延時，從而得到一個好的采樣窗口。

9、點擊Next進入ENSM設置界面，可以對TDD/FDD進行設置。參考設計中設置為FDD模式，ENABLE和TXNRX獨立控制收發。

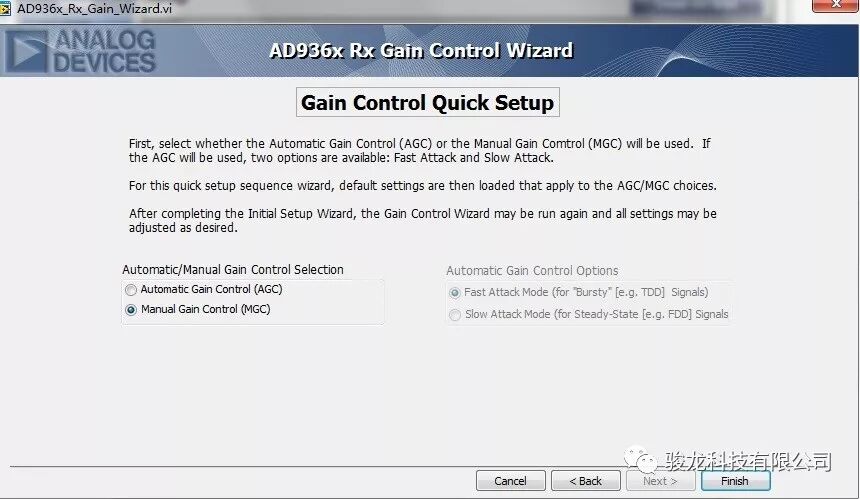

10、點擊Next進入增益控制設置界面，可以設置為AGC自動模式，也可以設置為MGC手動模式。推薦用戶在前期測試自己的板卡時設置為MGC模式，參考設計中采用MGC模式。

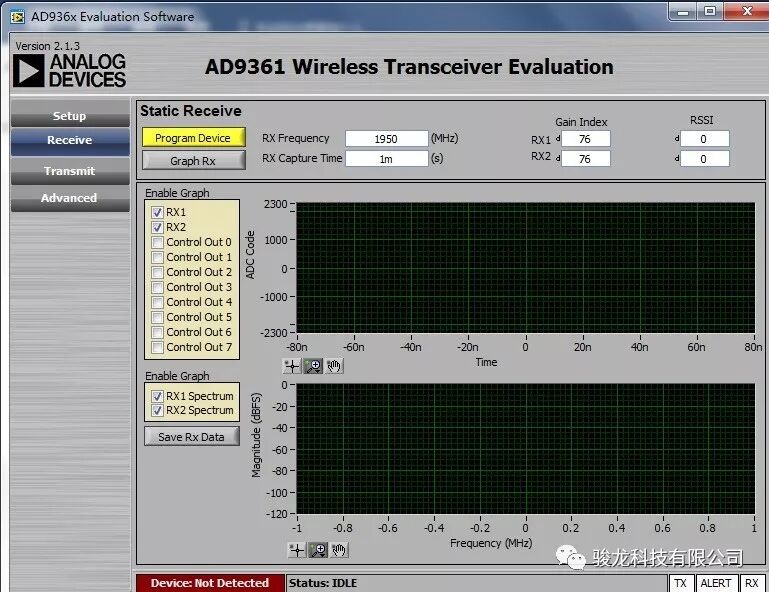

11、點擊Finish，回到主界面。然后點擊左邊Receive，設置接收本振，參考設計中默認設置為1950M，也可在程序中通過ISSP動態修改。右上方可以設置初始增益值，也可在ISSP中實時修改。

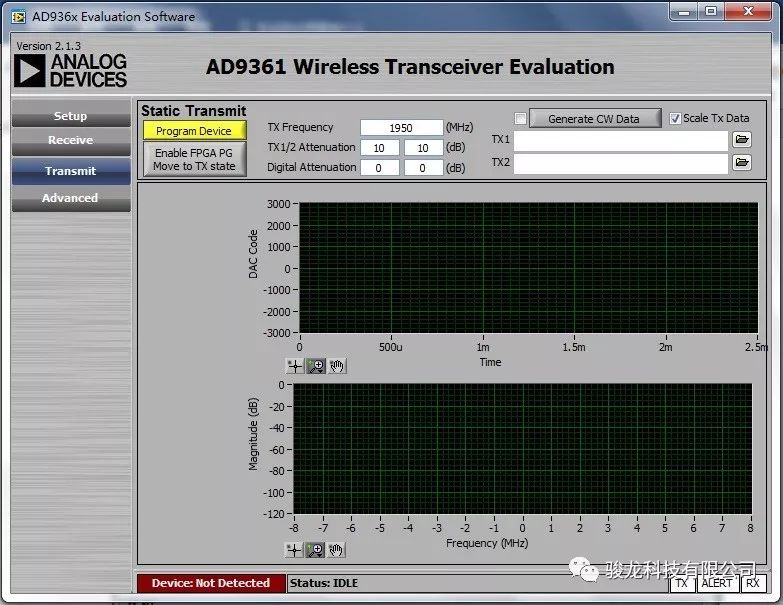

12、點擊左方的Transmit，設置發射本振，參考設計中的默認頻率為1950M，也可通過ISSP實時修改。TX1/2Attenuation可以設置TX端的初始衰減值（0~89.75dB），也可在ISSP中動態修改。

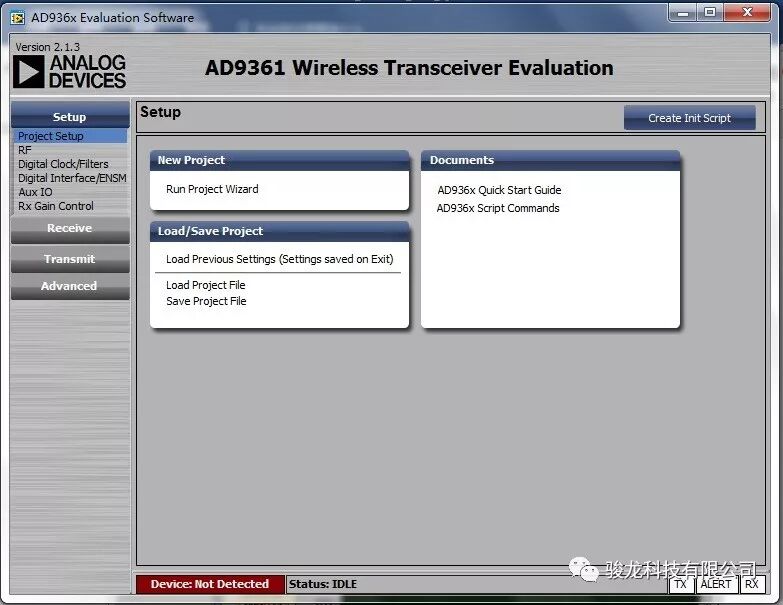

13、設置完成后回到主界面，在此界面可以保存和讀取該軟件的project文件。點擊右上角的Create Init Script，在隨后彈出的小窗口選擇Low Level Scripting(文件保存類型選擇為.txt)可以生成對應當前配置的完整配置參數文本。

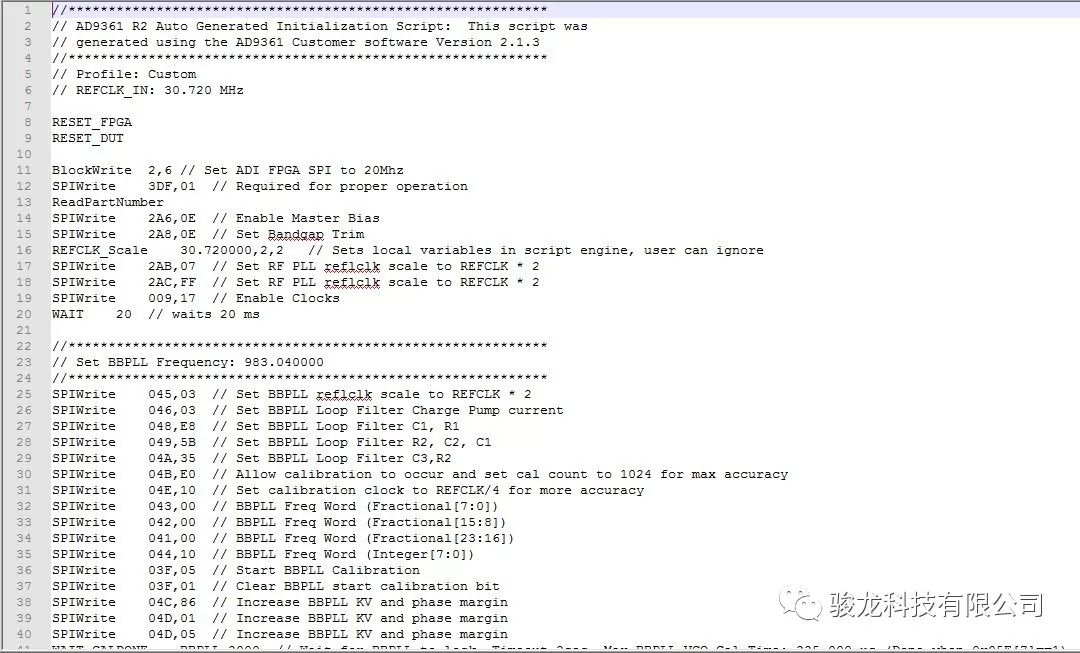

14、生成的寄存器配置文件.txt 格式如下，可以明確看出配置流程。

FPGA 設計流程

FPGA 內部主要完成三大功能，分別是 AD 9361 配置，收發數據處理和外部功放的配置。

1. AD 9361 配置




根據上述 AD9361 軟件配置流程14中生成的 Init Scrip文件，將 AD9361的配置流程通過22個狀態機來實現，分別為IDLE→(CONFIG_PART1)→BBPLL SET(CONFIG_PART2)→TX FILTER SET(CONFIG_PART3)→RX FILTER SET(CONFIG_PART4)→PARALLEL PORT SET(CONFIG_PART5)→AUXDAC AUXADC SET(CONFIG_PART6)→CONTROL OUT SET(CONFIG_PART7)→GPO SET(CONFIG_PART8)→ENSM SET(CONFIG_PART9)→RFVCO SET(CONFIG_PART10)→MIXER SUBTABLE SET(CONFIG_PART11)→RX GAIN TABLE(CONFIG_PART12)→RX MANUAL SET(CONFIG_PART13)→RX BB FILTER TUNE SET(CONFIG_PART14)→TX BB FILTER TUNE SET(CONFIG_PART15)→RX TIA SET(CONFIG_PART16)→TX 2NDFILTER SET(CONFIG_PART17)→ADC TUNE SET(CONFIG_PART18)→TX QUAD CAL SET(CONFIG_PART19)→TX ATT SET(CONFIG_PART20)→RSSI POWER MEASURE SET(CONFIG_PART21)→END ENABLE SET(CONFIG_PART22).

一般工作模式下，以上狀態機均根據 Init Scrip文件中寄存器配置流程和順序進行跳轉，每個狀態里面實現本模塊的寄存器配置，而且每個狀態模塊內部也是通過狀態機實現，基本結構為 RESET→CONFIGURE DATA→WAIT→END ,有些模塊內部包含延遲等待的信息，需要有 WAIT 狀態。

2. 收發數據處理

FPGA 和 AD9361 之間采用 CMOS Dual PORT全雙工模式，雙邊沿采樣DDR。即 FPGA 和 AD9361 之間收發均為12bit并行數據，DDR模式。因此在 FPGA 內部需要實現 DDR 數據和 SDR 數據的轉換。具體地，發射端由NCO 產生 CW 信號，頻率可通過頻率控制字實時改變。產生的 CW 信號先經過數字增益模塊，然后通過 DDRIO 模塊轉換成 DDR 格式輸出給 AD9361。接收端通過 DDRIO 將接收到的 AD9361 數據轉換成 SDR 格式后，通過 RX FRAME 信號將 IQ 分開。
