Verilog基本語法

現在做芯片設計已經不是門級電路設計了，一個系統設計達到的門電路規模都是十幾二十多個G的規模，所以必須要借助EDA工具進行芯片設計，而描述電路也不是通過畫邏輯門電路了，而是用硬件描述語言對電路進行描述，比如verilog和VHDL。通過硬件描述語言把電路描述出來，在通過EDA進行輔助設計，包括前端驗證，后端綜合等等，整個芯片設計流程都必須要有EDA工具輔助。

在國內大部分還是使用verilog硬件描述語言來進行芯片設計，介紹verilog語法的書也很多，并且verilog的語法是最簡單的，沒有之一。這里我們也不會像書本上那樣詳細系統的去羅列出verilog語法。我們主要列舉一些筆試和面試中經?？疾斓膙erilog語法，提煉出來，方便大家復習，也是為自己做一個學習記錄。

內容概括

電路的抽象層次

Verilog描述RTL的框架

模塊端口定義

模塊I/O格式

模塊內部信號聲明

模塊功能定義

參數

變量

運算符及表達式

函數與TASK

綜合與不可綜合語法

建立可綜合模型的原則

01電路的抽象層次

一個電路我們可以按照五個層次來抽象，具體抽象層次如下所示：

• 系統級(system): 用語言提供的高級結構實現設計模塊外部性能的模型。

• 算法級(algorithm): 用語言提供的高級結構實現算法運行的模型。

• RTL級(Register Transfer Level):描述數據在寄存器之間流動和如何處理和控制這些數據流動的模型。

• 門級(gate-level):描述邏輯門以及邏輯門之間的連接的模型。

• 開關級(switch-level):描述器件中三極管和儲存節點以及它們之間連接的模型

抽象層次越高，設計的難度就越低，除了模擬電路還在開關級上進行設計，數字電路基本上都已經在RTL級以上進行設計了。

現在數字芯片的規模越來越大，工藝越來越復雜，已經不可能在開關級或者門級層次上來設計電路了。當然有一些定制電路還是會在開關級或者門級進行設計，但電路的規模都很小。因?yàn)樵O(shè)計的層次越高，那么就需要依賴EDA工具輔助設計，對性能和面積肯定不是最優的，這就是為什么有些專用定制電路還是會采用開關級或者門級層級進行設計。

Verilog語言可以支持上面五個層級進行電路設計，但我們平常一般都是在RTL級別進行設計，再通過EDA工具進行輔助設計，這樣可以使硬件設計師們得以專注于邏輯，而不需要考慮硬件層面的實現。同樣的代碼只要經過不同的庫綜合，就可以在不同的硬件上運行。因此Verilog的代碼具有極高的可復用性

02Verilog描述RTL的框架

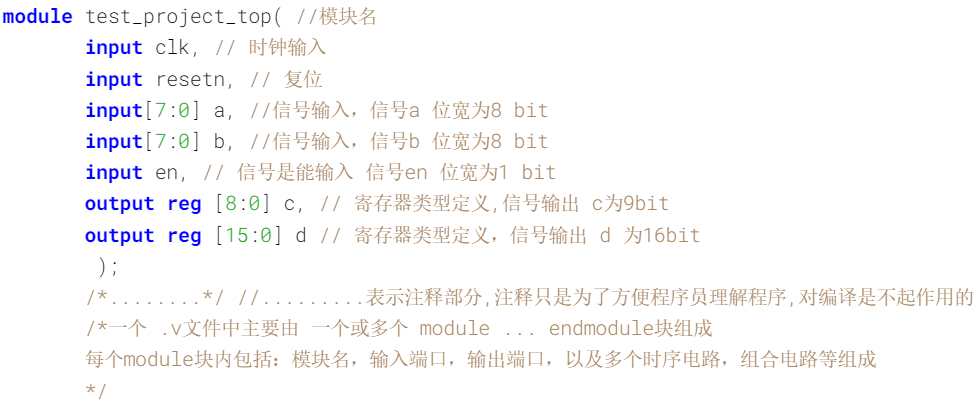

從上面的典型例子可以看出，Verilog結構位于在module和endmodule聲明語句之間，每個Verilog結構包括四個主要部分：端口定義、I/O說明、內部信號聲明、功能定義。

下面詳細介紹各個部分的具體語法。

03模塊端口定義

模塊的端口聲明了模塊的輸入輸出口。其格式如下：

module 模塊名(口1，口2，口3，口4, ………);

…….

endmodule

模塊的端口表示的是模塊的輸入和輸出口名，也就是它與別的模塊聯系端口的標識。

在模塊被引用時，在引用的模塊中，有些信號要輸入到被引用的模塊中，有的信號需要從被引用的模塊中取出來。在引用模塊時其端口可以用兩種方法連接：

1）在引用時，嚴格按照模塊定義的端口順序來連接，不用標明原模塊定義時規定的端口名,舉例說明如下:

模塊名 實例化名（ 連接端口1信號名, 連接端口2信號名,….,,,）;

2）在引用時用“.”標明原模塊定義時規定的端口名,舉例說明如下:

模塊名 實例化名（

.端口1名( 連接信號1名),

.端口2名( 連接信號2名),….,,,

）;

這樣表示的好處在于可以用端口名與被引用模塊的端口對應，不必嚴格按端口順序?qū)?yīng)，提高了程序的可讀性和可移植性。

04
04模塊I/O格式

輸入口：

input [信號位寬-1 ：0] 端口名1;

input [信號位寬-1 ：0] 端口名2;

………；

input [信號位寬-1 ：0] 端口名i; //(共有i個輸入口)

輸出口：

output [信號位寬-1 ：0] 端口名1;

output [信號位寬-1 ：0] 端口名2;

………；

output [信號位寬-1 ：0] 端口名j; //(共有j個輸出口)

輸入/輸出口：

inout [信號位寬-1 ：0] 端口名1;

inout [信號位寬-1 ：0] 端口名2;

………；

inout [信號位寬-1 ：0] 端口名k; //(共有k個雙向總線端口)

I/O說明也可以寫在端口聲明語句里。其格式如下：

module module_name(

input port1,

input port2,…

output port1,

output port2… );

0405模塊內部信號聲明

在模塊內用到的和與端口有關的wire 和 reg 類型變量的聲明。如：

reg [width-1 : 0] R變量1，R變量2；

wire [width-1 : 0] W變量1，W變量2；reg[width-1:0] mem[depth-1:0];

//聲明了一個數組

0406模塊功能定義

模塊中最重要的部分是邏輯功能定義部分。有三種方法可在模塊中產生邏輯。

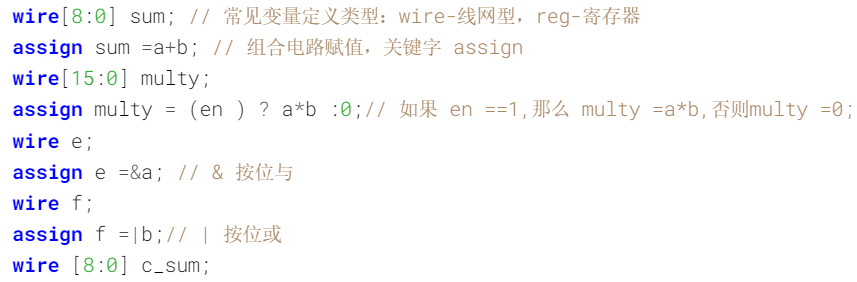

1）用“assign”聲明語句，如：

assign a = b & c;

2）實例化模塊，如：and u1( q, a, b );

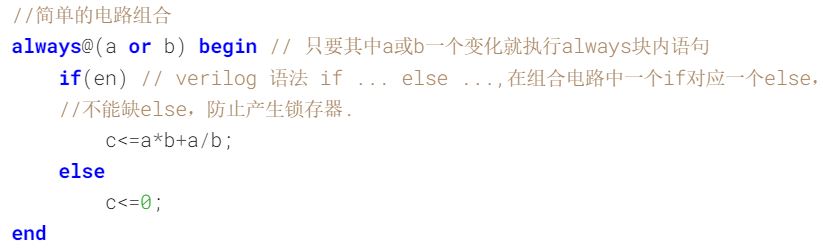

3）用“always”塊

如：

采用“assign”語句是描述組合邏輯最常用的方法之一。而“always”塊既可用于描述組合邏輯也可描述時序邏輯。上面的例子用“always”塊生成了一個帶有異步清除端的D觸發器。“always”塊可用很多種描述手段來表達邏輯，例如上例中就用了if...else語句來表達邏輯關系。如按一定的風格來編寫“always”塊，可以通過綜合工具把源代碼自動綜合成用門級結構表示的組合或時序邏輯電路。

理解要點：

如果用Verilog模塊實現一定的功能，首先應該清楚哪些是同時發生的,哪些是順序發生的。上面分別采用了“assign”語句、實例化模塊和“always”塊，描述的邏輯功能是同時執行的。也就是說，如果把這三項寫到一個 VeriIog 模塊文件中去，它們的次序不會影響邏輯實現的功能。這三項是同時執行的，也就是并發的。

然而，在“always”模塊內，邏輯是按照指定的順序執行的?！癮lways”塊中的語句稱為“順序語句”，因?yàn)樗鼈兪琼樞驁?zhí)行，所以“always”塊也稱作“過程塊”。請注意，兩個或更多的“always”語句塊，它們是同時執行的，而模塊內部的語句是順序執行的?？匆幌隆癮lways”塊內的語句，你就會明白它是如何實現功能的。if..else… if必須順序執行，否則其功能就沒有任何意義。如果else語句在if語句之前執行，其功能就會不符合要求！為了能實現上述描述的功能，“always”語句塊內部的語句將按照書寫的順序執行。

在Verilog 模塊中所有過程塊（如：initial塊、always塊）、連續賦值語句、實例引用都是并行的。它們表示的是一種通過變量名互相連接的關系。在同一模塊中這三者出現的先后次序沒有關系。只有連續賦值語句assign 和實例引用語句可以獨立于過程塊而存在于模塊的功能定義部分。以上是與C語言有很大的不同。許多與C語言類似的語句只能出現在過程塊中，而不能隨意出現在模塊功能定義的范圍內。

0407參數

在Verilog HDL中用parameter來定義常量,即用parameter來定義一個標識符代表一個常量,稱為符號常量,即標識符形式的常量,采用標識符代表一個常量可提高程序的可讀性和可維護性。parameter型數據是一種常數型的數據，其說明格式如下：

parameter參數名1＝表達式，參數名2＝表達式, …，參數名n＝表達式;

parameter是參數型數據的確認符，確認符后跟著一個用逗號分隔開的賦值語句表。在每一個賦值語句的右邊必須是一個常數表達式。也就是說，該表達式只能包含數字或先前已定義過的參數。見下列：

parameter msb=7; //定義參數msb為常量7

parameter e=25, f=29; //定義二個常數參數

parameter r=5.7; //聲明r為一個實型參數

parameter byte_size=8, byte_msb=byte_size-1; //用常數表達式賦值

parameter average_delay = (r+f)/2; //用常數表達式賦值

0408變量


01

Wire型

wire型數據常用來表示用于以assign關鍵字指定的組合邏輯信號。Verilog程序模塊中輸入輸出信號類型缺省時自動定義為wire型。wire型信號可以用作任何方程式的輸入，也可以用作“assign”語句或?qū)嵗妮敵觥?/span>

wire型信號的格式同reg型信號的很類似。其格式如下：

wire [n-1:0] 數據名1,數據名2,…數據名i; //共有i條總線，每條總線內有n條線路

wire [n:1] 數據名1,數據名2,…數據名i;

wire是wire型數據的確認符，[n-1:0]和[n:1]代表該數據的位寬，即該數據有幾位。最后跟著的是數據的名字。如果一次定義多個數據，數據名之間用逗號隔開。聲明語句的最后要用分號表示語句結束。如下格式：

wire a; //定義了一個一位的wire型數據

wire [7:0] b; //定義了一個八位的wire型數據

wire [4:1] c, d; //定義了二個四位的wire型數據

02

Reg型

寄存器是數據儲存單元的抽象。寄存器數據類型的關鍵字是reg。通過賦值語句可以改變寄存器儲存的值，其作用與改變觸發器儲存的值相當。reg類型數據的缺省初始值為不定值，x。reg型只表示被定義的信號將用在“always”塊內。

reg型數據常用來表示用于“always”模塊內的指定信號，常代表觸發器。通常，在設計中要由“always”塊通過使用行為描述語句來表達邏輯關系。在“always”塊內被賦值的每一個信號都必須定義成reg型。

reg型數據的格式如下：

reg [n-1:0] 數據名1,數據名2,… 數據名i;

reg [n:1] 數據名1,數據名2,… 數據名i;

reg是reg型數據的確認標識符，[n-1:0]和[n:1]代表該數據的位寬，即該數據有幾位。最后跟著的是數據的名字。如果一次定義多個數據，數據名之間用逗號隔開。聲明語句的最后要用分號表示語句結束。如下：

reg rega; //定義了一個一位的名為rega的reg型數據

reg [3:0] regb; //定義了一個四位的名為regb的reg型數據

reg [4:1] regc, regd; //定義了兩個四位的名為regc和regd的reg型數據。

03

Memory型

Verilog HDL通過對reg型變量建立數組來對存儲器建模，可以描述RAM型存儲器，ROM存儲器和reg文件。數組中的每一個單元通過一個數組索引進行尋址。在Verilog語言中沒有多維數組存在。memory型數據是通過擴展reg型數據的地址范圍來生成的。其格式如下：

reg [n-1:0] 存儲器名[m-1:0]；

或 reg [n-1:0] 存儲器名[m:1]；

在這里，reg[n-1:0]定義了存儲器中每一個存儲單元的大小，即該存儲單元是一個n位的寄存器。存儲器名后的[m-1:0]或[m:1]則定義了該存儲器中有多少個這樣的寄存器。最后用分號結束定義語句。下面舉例說明：

reg [7:0] mema[255：0];

這個例子定義了一個名為mema的存儲器，該存儲器有256個8位的存儲器。該存儲器的地址范圍是0到255。注意：對存儲器進行地址索引的表達式必須是常數表達式。

另外，在同一個數據類型聲明語句里，可以同時定義存儲器型數據和reg型數據。見下例：

parameter wordsize=16, //定義二個參數

memsize=256;

reg [wordsize-1:0] mem[memsize-1:0], writereg, readreg;

盡管memory型數據和reg型數據的定義格式很相似，但要注意其不同之處。如一個由n個1位寄存器構成的存儲器組是不同于一個n位的寄存器的。見下例：

reg [n-1:0] rega; //一個n位的寄存器

reg mema [n-1:0]; //一個由n個1位寄存器構成的存儲器組

一個n位的寄存器可以在一條賦值語句里進行賦值，而一個完整的存儲器則不行。見下例：

rega =0; //合法賦值語句

mema =0; //非法賦值語句

如果想對memory中的存儲單元進行讀寫操作，必須指定該單元在存儲器中的地址。下面的寫法是正確的。

mema[3]=0; //給memory中的第3個存儲單元賦值為0。

進行尋址的地址索引可以是表達式，這樣就可以對存儲器中的不同單元進行操作。表達式的值可以取決于電路中其它的寄存器的值。例如可以用一個加法計數器來做RAM的地址索引。

09運算符及表達式

Verilog HDL語言的運算符范圍很廣，其運算符按其功能可分為以下幾類:

1. 算術運算符(+,－,×，/,％)

2. 賦值運算符(=,<=)

3. 關系運算符(>,<,>=,<=)

4. 邏輯運算符(&&,||,!)

5. 條件運算符(?:)

6. 位運算符(~,|,^,&,^~)

7. 移位運算符(<<,>>)

8. 拼接運算符({ })

其他運算符的功能可以參考各類書籍，這里主要講一下等式運算

在Verilog HDL語言中存在四種等式運算符:

1. = = (等于)

2. != (不等于)

3. = = = (等于)

4. != = (不等于)

注意：求反號、雙等號、三個等號之間不能有空格。

這四個運算符都是二目運算符,它要求有兩個操作數。'=='和'!='又稱為邏輯等式運算符。其結果由兩個操作數的值決定。由于操作數中某些位可能是不定值x和高阻值z(mì),結果可能為不定值x。而“===”和“!==”運算符則不同,它在對操作數進行比較時對某些位的不定值x和高阻值z也進行比較,兩個操作數必需完全一致，其結果才是1，否則為0。“===”和“!==”運算符常用于case表達式的判別,所以又稱為“case等式運算符”。這四個等式運算符的優先級別是相同的。

下面舉一個例子說明“＝＝”和“＝＝＝”的區別。

例：

if(A==1‘bx) $display(“AisX”)；(當A等于X時，這個語句不執行)

if(A===1‘bx) $display(“AisX”)；(當A等于X時，這個語句執行)

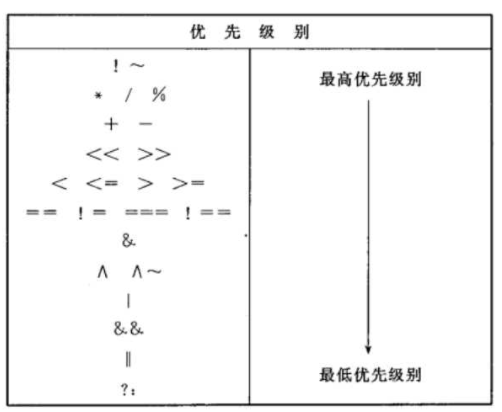

運算符的優先級：

0410函數與Task

• 任務的的定義

任務的定義語法如下：

task <任務名>；

<端口及數據類型聲明語句>

<語句1>

<語句2>

……

<語句n>

endtask

• 任務的調用及變量的傳遞

任務的調用：

<任務名>（端口1，端口2，端口3，……端口n）；

• 定義函數的語法：

function <返回值的類型或范圍> （函數名）；

<端口說明語句>

<變量類型說明語句>

begin

<語句>

……

end

endfuction

注：<返回值的類型或范圍>這一項是可選項，如默認則返回值為一位寄存器類型數據。

• 從函數返回的值

函數的定義蘊含聲明了與函數同名的、函數內部的寄存器，函數的定義把函數返回值所賦值寄存器的名稱初始化為與函數同名的內部變量。

• 函數的調用：

函數的調用時通過將函數作為表達式中的操作數來實現的。

調用格式如下：

<函數名>（<表達式>，…<表達式>）

• 函數的使用規則：

1. 函數的定義不能包含任何的時間控制語句，即用任何用#、@或wait來標識的語句；

2. 函數不能啟動任務，但可以調用其他函數；

3. 定義函數時至少要有一個輸入變量；

4. 在函數定義中必須有一條賦值語句給函數中的一個內部變量賦以函數的結果值，該內部變量具有和函數名相同的名字。

• 關于使用任務和函數的小結

1. 任務和函數都是用來對設計中多處使用的公共代碼進行定義；使用任務和函數可以將模塊分割成許多個可獨立管理的子單元，增加了模塊的可讀性和可維護性；它們和C語言中的子程序起相同作用；

2. 任務可以具有任意多個輸入、輸出和輸入\輸出變量；在任務中可以使用延遲、事件和時序控制結構，在任務中可以調用其它的任務和函數；

3. 可重入任務使用關鍵字automatic進行定義，它的每一次調用都對不同的地址空間進行操作。因此在被多次并發調用時，它仍然可以獲得正確的結果；

4. 函數只能有一個返回值，并且至少要有一個輸入變量；在函數中不能使用延遲、事件和時序控制結構，但可以調用其它函數，不能調用任務；

5. 當聲明函數時，Verilog仿真器都會隱含的聲明一個同名的寄存器變量，函數的返回值通過這個寄存器傳遞回調用處；

6. 遞歸函數使用關鍵詞automatic進行定義，遞歸函數的每一次調用都擁有不同的地址空間，因此對這種函數的遞歸調用和并發調用可以得到正確的結果；

7. 任務和函數都包含在設計層次之中，可以通過層次名對它們進行調用。

0411綜合與不可綜合語法

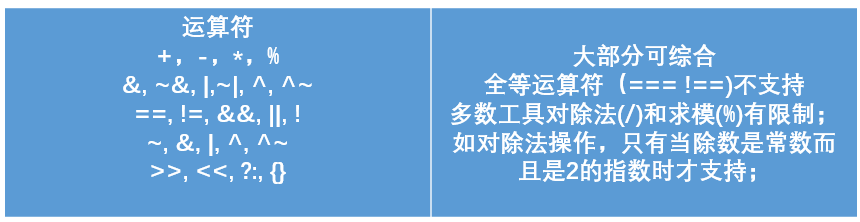

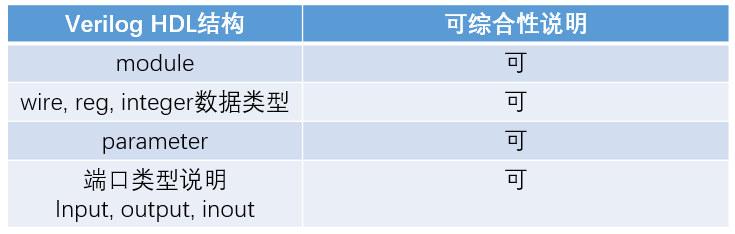

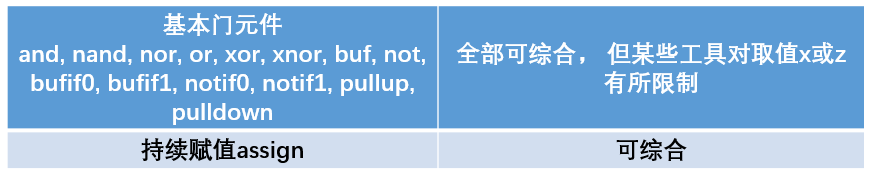

• 一般綜合工具支持的verilog HDL結構：

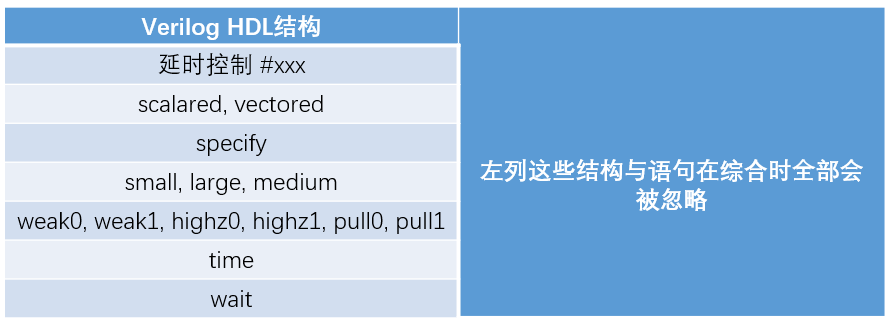

• 一般工具忽略的verilog HDL結構

• 一般綜合工具不支持的verilog HDL結構

0412建立可綜合模型的原則

1. 不使用initial。

2. 不使用#10。

3. 不使用循環次數不確定的循環語句，如forever、while等。

4. 不使用用戶自定義原語（UDP元件）。

5. 盡量使用同步方式設計電路。

6. 除非是關鍵路徑的設計，一般不采用調用門級元件來描述設計的方法，建議采用行為語句來完成設計。

7. 用always過程塊描述組合邏輯，應在敏感信號列表中列出所有的輸入信號。

8. 所有的內部寄存器都應該能夠被復位，在使用FPGA實現設計時，應盡量使用器件的全局復位端作為系統總的復位。

9. 對時序邏輯描述和建模，應盡量使用非阻塞賦值方式。對組合邏輯描述和建模，既可以用阻塞賦值，也可以用非阻塞賦值。但在同一個過程塊中，最好不要同時用阻塞賦值和非阻塞賦值。

10. 不能在一個以上的always過程塊中對同一個變量賦值。而對同一個賦值對象不能既使用阻塞式賦值，又使用非阻塞式賦值。

11. 如果不打算把變量推導成鎖存器，那么必須在if語句或case語句的所有條件分支中都對變量明確地賦值。

12. 避免混合使用上升沿和下降沿觸發的觸發器。

13. 同一個變量的賦值不能受多個時鐘控制，也不能受兩種不同的時鐘條件（或者不同的時鐘沿）控制。

14. 避免在case語句的分支項中使用x值或z值。
