狀態機是邏輯設計的重要內容，狀態機的設計水平直接反應工程師的邏輯功底，所以很多公司在硬件工程師及邏輯工程師面試中，狀態機設計幾乎是必選題目。本篇在引入狀態機設計思想的基礎上，重點討論如何寫好狀態機。由于篇幅比較長，如何寫好狀態機分成三篇呈現。話不多說，上貨。

主要內容預覽：

• 狀態機的基本概念；
• 如何寫好狀態機；
• 使用 Synplify Pro 分析 FSM。
• 狀態機的基本概念；
• 如何寫好狀態機；
• 使用 Synplify Pro 分析 FSM。
• 狀態機的基本概念；
• 如何寫好狀態機；
• 使用 Synplify Pro 分析 FSM。

狀態機的基本概念

狀態機是一種思想方法

相信大多數工科學生在學習數字電路時都學習過狀態機的基本概念，了解一些使用狀態機描述時序電路的基本方法。但是，筆者希望大家能擴展思維，認識到狀態機不僅僅是一種時序電路設計工具，它更是一種思想方法。

我們先看下面一個簡單的例子。在大學生活中，某學生的在校的學習生活可以簡單地概括為宿舍、教室、食堂之間的周而復始，用下圖就可以形象地表現出來。這里畫這張圖，并不是要討論這個學生是否是一個“乖乖”類型學生，請大家注意，如果將圖中的“地點”認為是“狀態”，將“功能”認為是狀態的“輸出”，這張圖就是一張標準的狀態轉移圖，也就是說，我們用狀態機的方式清晰地描述了這個學生的在校生活方式。

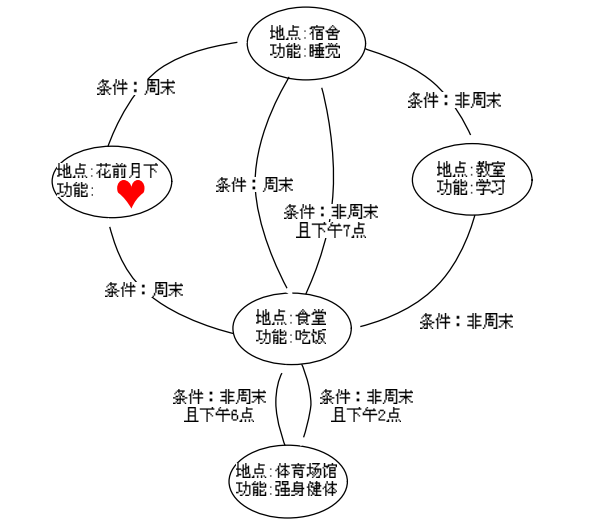

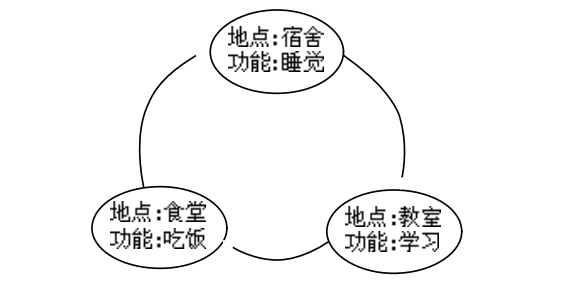

圖1-1 一位學生在校生活狀態轉移圖

圖1-2 另一位學生在校生活狀態轉移圖

同樣如果將圖中的“地點”認為是“狀態”，將“功能”認為是狀態的“輸出”，將“條件”認為是狀態轉移的“輸入條件”，圖 6-2 也是一張標準的狀態轉移圖，通過狀態機的方式我們?cè)俅吻逦孛枋隽硪粋€(gè)學生的在校生活方式。

事實上使用狀態機方式，我們可以細致入微地描述任何一個學生的在校生活方式。大家通過前面兩個簡單舉例已經發現狀態機特別適合描述那些有發生有先后順序，或者有邏輯規律的事情——其實這就是狀態機的本質。狀態機的本質就是對具有邏輯順序或時序規律事件的一種描述方法。這個論斷的最重要的兩個詞就是“邏輯順序”和“時序規律”，這兩點就是狀態機所要描述的核心和強項，換言之，所有具有邏輯順序和時序規律的事情都適合用狀態機描述。

很多初學者不知道何時應用狀態機。這里介紹兩種應用思路：第一種思路，從狀態變量入手。如果一個電路具有時序規律或者邏輯順序，我們就可以自然而然地規劃出狀態，從這些狀態入手，分析每個狀態的輸入，狀態轉移和輸出，從而完成電路功能；第二種思路是首先明確電路的輸出的關系，這些輸出相當于狀態的輸出，回溯規劃每個狀態，和狀態轉移條件與狀態輸入。無論那種思路，使用狀態機的目的都是要控制某部分電路，完成某種具有邏輯順序或時序規律的電路設計。

其實對于邏輯電路而言，小到一個簡單的時序邏輯，大到復雜的微處理器，都適合用狀態機方法進行描述。請讀者打開思路，不要僅僅局限于時序邏輯，發現電路的內在規律，確認電路的“狀態變量”，大膽使用狀態機描述電路模型。由于狀態機不僅僅是一種電路描述工具，它更是一種思想方法，而且狀態機的 HDL 語言表達方式比較規范，有章可循，所以很多有經驗的設計者習慣用狀態機思想進行邏輯設計，對各種復雜設計都套用狀態機的設計理念，從而提高設計的效率和穩定性。

狀態機基本要素與分類

狀態機的基本要素有 3 個，分別是：狀態、輸出和輸入。

• 狀態：也叫狀態變量。在邏輯設計中，使用狀態劃分邏輯順序和時序規律。比如：設計偽隨機碼發生器時，可以用移位寄存器序列作為狀態；在設計電機控制電路時，可以以電機的不同轉速作為狀態；在設計通信系統時，可以用信令的狀態作為狀態變量等。
• 輸出：輸出指在某一個狀態時特定發生的事件。如設計電機控制電路中，如果電機轉速過高，則輸出為轉速過高報警，也可以伴隨減速指令或降溫措施等。
• 輸入：指狀態機中進入每個狀態的條件，有的狀態機沒有輸入條件，其中的狀態轉移較為簡單，有的狀態機有輸入條件，當某個輸入條件存在時才能轉移到相應的狀態。

根據狀態機的輸出是否與輸入條件相關，可將狀態機分為兩大類：摩爾（Moore）型狀態機和米勒（Mealy）型狀態機。

• 摩爾狀態機：摩爾狀態機的輸出僅僅依賴于當前狀態，而與輸入條件無關。例如圖 1-1 所示的例子，將圖中的“地點”認為是“狀態”，將“功能”認為是狀態的“輸出”，則每個輸出僅僅與狀態相關，所以它是一個摩爾型狀態機。
• 米勒型狀態機：米勒型狀態機的輸出不僅依賴于當前狀態，而且取決于該狀態的輸入條件。例如圖1-2 所示的例子，將圖中的“地點”認為是“狀態”，將“功能”認為是狀態的“輸出”，將“條件”認為是狀態轉移的“輸入條件”，大家可以發現，該學生到達什么地方，做什么事情都是由當前狀態和輸入條件共同決定，所以它是一個米勒型狀態機。

根據狀態機的數量是否為有限個，可將狀態機分為有限狀態機（Finite State Machine，F(xiàn)SM）和無限狀態機（Infinite State Machine，ISM）。邏輯設計中一般所涉及的狀態都是有限的，所以以后我們所說的狀態機都指有限狀態機，用 FSM 表示。

狀態機的基本描述方式

邏輯設計中，狀態機的基本描述方式有 3 種，分別是：狀態轉移圖，狀態轉移列表，HDL 語言描述。

• 狀態轉移圖

狀態轉移圖是狀態機描述的最自然的方式。如圖 1-1，1-2 都使用了狀態轉移圖這一描述方式。狀態轉移圖經常在設計規劃階段定義邏輯功能時使用，也可以在分析代碼中狀態機時使用，通過圖形化的方式非常有助于理解設計意圖。

另外值得一提的是目前有一些 EDA 工具支持狀態轉移圖作為邏輯設計的輸入，例如在 StateCAD。在該工具中設計者只要畫出狀態轉移圖就可以了，StateCAD 能自動將狀態轉移圖翻譯成 HDL 語言代碼，而且翻譯出來的代碼規范、可讀性較好、可綜合、易維護。StateCAD 還能能自動檢測狀態機的完備性和正確性，對狀態轉移圖中的冗余狀態、自鎖狀態、歧義轉移條件和不完備狀態機等隱含錯誤都會報警，并協助設計者更正錯誤。

最后 StateCAD 會自動生成設計的測試激勵，并調用仿真程序，驗證狀態機的正確性，這個測試激勵甚至可在后仿真中使用?？傊?，StateCAD 提供了狀態機的輸入、翻譯、檢測、優化和測試等一條龍的服務，使?fàn)顟B(tài)機的設計變得安全、可靠、快速、便捷。這類自動轉換狀態轉移圖為 HDL 源代碼的工具對設計、分析一些規模較小的狀態機非常有效，但是由于自動反應的代碼過于程式化，效率不是最高，所以對于較大規模的邏輯設計，一般還是推薦使用 HDL 語言之間描述。

使用 Synplify Pro 的 RTL 視圖配合 FSM Viewer 可以將源代碼中描述的 FSM 用狀態轉移圖顯示出來，使用圖形化的界面幫助用戶分析理解狀態機。關于使用 FSM Viewer 分析狀態機的方法在本篇后續詳細介紹。

• 狀態轉移列表

狀態轉移列表是用列表的方式描述狀態機，是數字邏輯電路常用的設計方法之一，經常被用于對狀態化簡，對于可編程邏輯設計，由于可用邏輯資源比較豐富，而且狀態編碼要考慮設計的穩定性，安全性等因素，所以并不經常使用狀態轉移列表優化狀態。

• HDL 語言描述狀態機

使用 HDL 語言描述狀態機是本章討論的重點，使用 HDL 語言描述狀態機有一定的靈活性，但是決不是天馬行空，而是有章可循的。通過一些規范的描述方法，可以使 HDL 語言描述的狀態機更安全、穩定、高效、易于維護。

如何寫好狀態機

什么是RTL級較好的 FSM 描述

可綜合的狀態機描述的一些基本規范，即如何在 RTL 級描述安全、高效的 FSM。

首先介紹好的 RTL 級 FSM 的評判標準。其實評判 FSM 的標準很多，這里我們揀選最重要的幾個方面討論一下。好的 RTL 級 FSM 的評判標準如下：

• FSM 要安全，穩定性高。所謂 FSM 安全是指 FSM 不會進入死循環，特別是不會進入非預知的狀態，而且由于某些擾動進入非設計狀態，也能很快的恢復到正常的狀態循環中來。這里面有兩層含義，第一：要求該 FSM 的綜合實現結果無毛刺等異常擾動；第二：要求狀態機要完備，即使收到異常擾動進入非設計狀態，也能很快恢復到正常狀態。
• FSM 速度快，滿足設計的頻率要求。

任何 RTL 設計都應該滿足設計的頻率要求。

• FSM 面積小，滿足設計的面積要求。

同理任何 RTL 設計都應該滿足設計的面積要求。

• FSM 設計要清晰易懂、易維護。

不規范的 FSM 寫法很難讓其他人解讀，甚至過一段時間后設計者也發現很難維護。

需要說明的是以上所列的各項標準，特別是前 3 項標準絕不是割裂的，它們直接有緊密的內在聯系。在FPGA/CPLD 設計評判的兩個基本標準：面積和速度。這里“面積”是指一個設計所消耗FPGA/CPLD 的邏輯資源數量；“速度”指設計在芯片上穩定運行所能夠達到的最高頻率。兩者是對立統一的矛盾體，要求一個設計同時具備設計面積最小，運行頻率最高，這是不現實的?？茖W(xué)的設計目標應該是：在滿足設計時序要求（包含對設計最高頻率的要求）的前提下，占用最小的芯片面積，或者在所規定的面積下，使設計的時序余量更大，頻率更高。

另外，如果要求 FSM 安全，則很多時候需要使用“full case”的編碼方式，即將狀態轉移變量的所有向量組合情況都在 FSM 中有相應的處理，這經常勢必意味著要多花更多的設計資源，有時也會影響 FSM 的頻率。

所以，各條標準要綜合考慮，根據設計的要求進行權衡。但是如果各條評判標準發生沖突時，請按照標準的羅列順序考慮，前文標準的羅列順序是根據這些標準在設計中的重要性排列的，也就是說第一條“FSM 要安全，穩定性高”的優先級最高，最重要；第四條“FSM 設計要清晰易懂、易維護”的優先級最低，是相對次要的標準。

RTL 級狀態機描述常用語法

本小節論述了 Verilog 的基本語法和常用關鍵字，其中在 RTL 級設計可綜合的FSM 相關的常用關鍵字如下：

• wire 、reg等對 wire 、reg 等變量、向量定義不加累述，需要補充的是狀態編碼時（也就是用某種編碼描述各個狀態）一般都要使用 reg 寄存器型向量。
• parameter用于描述狀態名稱，增強源代碼可讀性，簡化描述。

例：某狀態機使用初始值為“0”的獨熱碼（one-hot）編碼方式定義的 4bit 寬度的狀態變量 NS（代表 Next State，下一狀態）和 CS（代表 Current State，當前狀態），且狀態機包含 5 個具體狀態 IDLE（空閑狀態）、S1（工作狀態 1）、S2（工作狀態 2）、S3（工作狀態 3）、ERROR（告警狀態），則代碼如下：

reg [3:0] NS,CS;parameter [3:0] //one hot with zero initialIDLE = 3’b0000,S1 = 3’b0001,S2 = 3’b0010,S3 = 3’b0100,ERROR = 3’b1000;

• always

在 FSM 設計中有 3 種 always 的使用方法，第 1 種用法是根據主時鐘沿，完成同步時序的狀態遷移。例：某狀態機從當前狀態 CS 遷移到下一個狀態 NS 可以如下表述：

//sequential state transitionalways @ (posedge clk or negedge nrst) if (!nrst)  CS <= IDLE;  else  CS <=NS;

always 的第 2 種用法是根據信號敏感表，完成組合邏輯的輸出。

always 的第 3 種用法是根據時鐘沿，完成同步時序邏輯的輸出。

• case/endcase

case/endcase 是 FSM 描述中最重要的語法關鍵字，這里我們要詳細討論一下。case/endcase 的基本語法結構如下：

case (case_expression) case_item1 : case_item_statement1; case_item2 : case_item_statement2; case_item3 : case_item_statement3; case_item4 : case_item_statement4; default : case_item_statement5;endcase

其中，case_expression 就是 case 的判斷條件表達式，在 FSM 描述中，它一般為當前狀態寄存器；每個 case_item 是 case 語句的分支列表，在 FSM 描述中，它一般為 FSM 中的所有狀態的羅列，從中還可以分析出狀態的編碼方式；case_item_statement 為進入每個 case_item 的對應操作，在 FSM 中，即為每個狀態對應的狀態轉移或者輸出，如果 case_item_statement 包含的操作不只一條，可以用 begin/end 嵌套多條操作；default 是個可選的關鍵字，用以指明當所列的所有 case_item 與 case_expression 都不匹配時的操作。

在 FSM 設計中，為了提高設計的安全性，排除所設計的 FSM 進入死循環，一般要求加上default 關鍵字來描述 FSM 所需狀態的補集狀態下的操作。另外 Verilog 還支持 casex 和 casez 等不同關鍵字，但是由于綜合器對這兩個關鍵字的支持情況略有差異，所以建議初學者使用完整的 case 結構而不使用 casex 或casez。

例：某 FSM 的狀態轉移用 case/endcase 結構描述如下：

 case (CS) IDLE: begin IDLE_out; if (~i1) NS = IDLE; if (i1 && i2) NS = S1; if (i1 && ~i2) NS = ERROR; end  S1: begin S1_out; if (~i2) NS = S1; if (i2 && i1) NS = S2; if (i2 && (~i1)) NS = ERROR; end  S2: begin S2_out; if (i2) NS = S2; if (~i2 && i1) NS = IDLE; if (~i2 && (~i1)) NS = ERROR; end  ERROR: begin ERROR_out; if (i1) NS = ERROR; if (~i1) NS = IDLE; end  default: begin Default_out; NS = ERROR; end endcase

Verilog 的 case 結構雖然與 C 等高級語言的 case 結構雖然形式相似，但是本質不同。Verilog 的 case 結構對應并行判斷的硬件結構，而且當 case_expression 與任意一個case_item 匹配后，將忽略對其它 case_item 的判斷，執行完匹配的 case_item_statement 后直接跳出 case 結構。

• task/endtask

task/endtask 在描述狀態機是主要用途是將不同狀態對應的輸出用task/endtask 封裝，增強了代碼的可維護性和可讀性。例：某狀態機的 IDLE 狀態的輸出可以用 task/endtask 封裝為“IDEL_out”任務：

task IDLE_out; begin {w_o1,w_o2,w_err} = 3'b000; endendtask

當然描述狀態機時也會使用到其它一些常用的 RTL 級語法，如 if/else，assign等等，它們的功能和一般 RTL 描述方法一致，這里不在敘述。

推薦的狀態機描述方法

狀態機描述時關鍵是要描述清楚前面提到的幾個狀態機的要素，即如何進行狀態轉移；每個狀態的輸出是什么；狀態轉移是否和輸入條件相關等。具體描述時方法各種各樣，有的設計者習慣將整個狀態機寫到 1 個 always 模塊里面，在該模塊中即描述狀態轉移，又描述狀態的輸入和輸出，這種寫法一般被稱為一段式 FSM 描述方法；還有一種寫法是用 2 個always 模塊，其中一個 always 模塊采用同步時序描述狀態轉移；另一個模塊采用組合邏輯判斷狀態轉移條件，描述狀態轉移規律，這種寫法被稱為兩段式 FSM 描述方法；還有一種寫法是在兩段式描述方法基礎上發展出來的，這種寫法使用 3 個 always 模塊，一個 always模塊采用同步時序描述狀態轉移；第二個采用組合邏輯判斷狀態轉移條件，描述狀態轉移規律；第三個 always 模塊使用同步時序電路描述每個狀態的輸出，這種寫法稱為三段式寫法。

一般而言，推薦的 FSM 描述方法是后兩種，即兩段式和三段式 FSM 描述方法。其原因?yàn)椋篎SM 和其他設計一樣，最好使用同步時序方式設計，以提高設計的穩定性，消除毛刺。狀態機實現后，一般來說，狀態轉移部分是同步時序電路而狀態的轉移條件的判斷是組合邏輯。兩段式之所以比一段式編碼合理，就在于兩段式編碼將同步時序和組合邏輯分別放到不同的 always 程序塊中實現。這樣做的好處不僅僅是便于閱讀、理解、維護，更重要的是利于綜合器優化代碼，利于用戶添加合適的時序約束條件，利于布局布線器實現設計。而一段式 FSM 描述不利于時序約束、功能更改、調試等，而且不能很好的表示米勒 FSM 的輸出，容易寫出 Latches，導致邏輯功能錯誤。

在一般兩段式描述中，為了便于描述當前狀態的輸出，很多設計者習慣將當前狀態的輸出用組合邏輯實現。但是這種組合邏輯仍然有產生毛刺的可能性，而且不利于約束，不利于綜合器和布局布線器實現高性能的設計。因此如果設計運行額外的一個時鐘節拍的插入（latency），則要求盡量對狀態機的輸出用寄存器寄存一拍。但是很多實際情況不允許插入一個寄存節拍，此時則可以通過三段式描述方法進行解決。三段式與兩段式相比，關鍵在于根據狀態轉移規律，在上一狀態根據輸入條件判斷出當前狀態的輸出，從而在不插入額外時鐘節拍的前提下，實現了寄存器輸出。

為了便于理解，我們通過一個實例討論這三種不同的寫法。

【例1-1】 使用不同的 FSM 描述風格描述狀態機，在這個范例中我們將用一段式、兩段式、三段式分別描述圖 1-3 所示的狀態機。這里我們選用了一個非常典型的米勒型狀態機，共有 4 個狀態：IDEL, S1, S2, ERROR；輸入信號為時鐘 clk，低電平異步復位信號 nrst，輸入信號 i1，i2，輸出信號為 o1，o2 和 err，狀態關系如圖 1-2 所示。狀態的輸出如下：

IDLE 狀態的輸出為：{o1,o2,err} = 3'b000;

S1 狀態的輸出為：{o1,o2,err} = 3'b100;

S2 狀態的輸出為：{o1,o2,err} = 3'b010;

ERROR 狀態的輸出為：{o1,o2,err} = 3'b111。

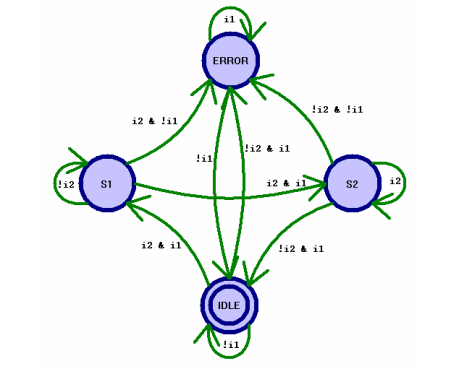

圖1-3 例子的狀態轉移圖
一段式狀態機描述方法（應該避免的寫法）該例的一段式描述代碼如下：

//1-paragraph method to describe FSM//Describe state transition, state output, input condition in 1 always blockmodule state1 ( nrst,clk,i1,i2,o1,o2,err); input nrst,clk; input i1,i2; output o1,o2,err; reg o1,o2,err; reg [2:0] NS; //NextState parameter [2:0] //one hot with zero idle IDLE = 3'b000, S1 = 3’b001, S2 = 3’b010, ERROR = 3’b100; //1 always block to describe state transition, state output, input condition always @ (posedge clk or negedge nrst)  begin if (!nrst) begin NS <= IDLE; {o1,o2,err} <= 3'b000; end else begin NS <= 3'bx; {o1,o2,err} <= 3'b000; case (NS) IDLE: begin if (~i1) begin{o1,o2,err}<=3'b000;NS <= IDLE; end if (i1 && i2) begin{o1,o2,err}<=3'b100;NS <= S1;end if (i1 && ~i2) begin{o1,o2,err}<=3'b111;NS <= ERROR;end end  S1: begin if (~i2) begin{o1,o2,err}<=3'b100;NS <= S1; end if (i2 && i1) begin{o1,o2,err}<=3'b010;NS <= S2; end if (i2 && (~i1)) begin{o1,o2,err}<=3'b111;NS <= ERROR;end end  S2: begin if (i2) begin{o1,o2,err}<=3'b010;NS <= S2; end if (~i2 && i1) begin{o1,o2,err}<=3'b000;NS <= IDLE; end if (~i2 && (~i1))begin{o1,o2,err}<=3'b111;NS <= ERROR;end end  ERROR: begin if (i1) begin{o1,o2,err}<=3'b111;NS <= ERROR;end if (~i1) begin{o1,o2,err}<=3'b000;NS <= IDLE; end end endcase end endmodule

如前面介紹，一段式寫法就是將狀態的同步轉移，狀態輸出和狀態的輸入條件都寫在一個 always 模塊中，一段式寫法可以概括為圖 1-4 描述的結構。

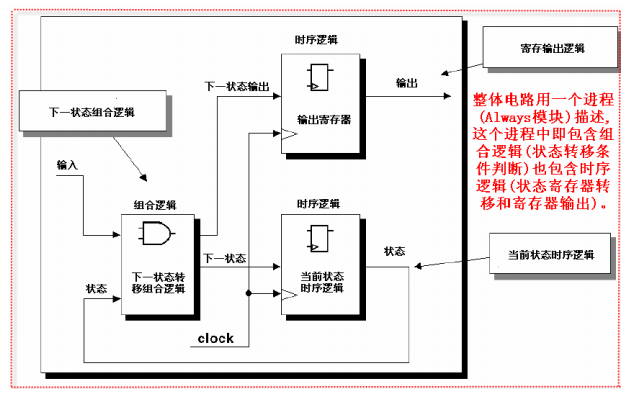

圖1-4 一段式 FSM 描述結構圖
一段式描述方法將狀態轉移判斷的組合邏輯和狀態寄存器轉移的時序邏輯混寫在同一個always 模塊中，不符合將時序和組合邏輯分開描述的 Coding Style（代碼風格），而且在描述當前狀態時要考慮下個狀態的輸出，整個代碼不清晰，不利于維護修改，并且不利于附加約束，不利于綜合器和布局布線器對設計的優化。另外，這種描述相對于兩段式描述比較冗長。本例為了便于初學者掌握，選擇了一個非常簡單的米勒型狀態機，不能很好的反應一段式比較冗長的缺點，但是如果狀態機相對復雜些，一般來說，一段式代碼長度會比兩段式冗長大約 80％到 150％左右。所以一段式 FSM 描述是不推薦的 FSM 描述方式，請大俠一定要避免。
兩段式狀態機描述方法（推薦寫法）為了使 FSM 描述清晰簡潔，易于維護，易于附加時序約束，使綜合器和布局布線器更好的優化設計，推薦使用兩段式 FSM 描述方法。本例的兩段式描述代碼如下：

//2-paragraph method to describe FSM//Describe sequential state transition in 1 sequential always block//State transition conditions in the other combinational always block//Package state output by task. Then register the outputmodule state2 ( nrst,clk,i1,i2,o1,o2,err); input nrst,clk; input i1,i2; output o1,o2,err; reg o1,o2,err; reg [2:0] NS,CS; parameter [2:0] //one hot with zero idle IDLE = 3'b000, S1 = 3’b001, S2 = 3’b010, ERROR = 3’b100;  //sequential state transition always @ (posedge clk or negedge nrst) if (!nrst)  CS <= IDLE;  else  CS <=NS;   //combinational condition judgment always @ (CS or i1 or i2) begin NS = 3'bx; ERROR_out; case (CS) IDLE: begin IDLE_out; if (~i1) NS = IDLE; if (i1 && i2) NS = S1; if (i1 && ~i2) NS = ERROR; end  S1: begin S1_out; if (~i2) NS = S1; if (i2 && i1) NS = S2; if (i2 && (~i1)) NS = ERROR; end  S2: begin S2_out; if (i2) NS = S2; if (~i2 && i1) NS = IDLE; if (~i2 && (~i1)) NS = ERROR; end  ERROR: begin ERROR_out; if (i1) NS = ERROR; if (~i1) NS = IDLE; end endcase end   //output task task IDLE_out; {o1,o2,err} = 3'b000; endtask  task S1_out; {o1,o2,err} = 3'b100; endtask  task S2_out; {o1,o2,err} = 3'b010; endtask  task ERROR_out; {o1,o2,err} = 3'b111; endtask endmodule

兩段式寫法是推薦的 FSM 描述方法之一，在此我們仔細討論一下代碼結構。兩段式FSM 的核心就是：一個 always 模塊采用同步時序描述狀態轉移；另一個模塊采用組合邏輯判斷狀態轉移條件，描述狀態轉移規律。兩段式寫法可以概括為圖 1-5 描述的結構。

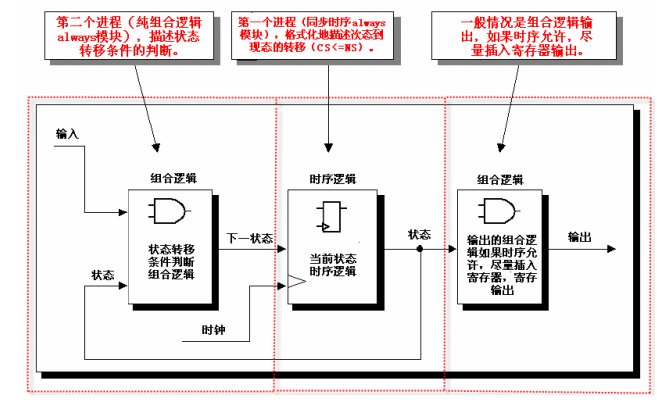

圖1-5 兩段式 FSM 描述結構圖

本例中，同步時序描述狀態轉移的 always 模塊代碼如下：

always @ (posedge clk or negedge nrst) if (!nrst)  CS <= IDLE;  else  CS <=NS;

其實這是一種程式化的描述結構，無論具體到何種 FSM 設計，都可以定義兩個狀態寄存器“CS”和“NS”，分別代表當前狀態和下一狀態，然后根據所需的復位方式（同步復位或異步復位），在時鐘沿到達時將 NS 賦給 CS。需要注意的是這個同步時序模塊的賦值要采用非阻塞賦值“<=”。本例中，另一個采用組合邏輯判斷狀態轉移條件的 always 模塊代碼如下：

//combinational condition judgmentalways @ (nrst or CS or i1 or i2) begin NS = 3'bx; ERROR_out; case (CS) IDLE: begin IDLE_out; if (~i1) NS = IDLE; if (i1 && i2) NS = S1; if (i1 && ~i2) NS = ERROR; end  S1: begin S1_out; if (~i2) NS = S1; if (i2 && i1) NS = S2; if (i2 && (~i1)) NS = ERROR; end  S2: begin S2_out; if (i2) NS = S2; if (~i2 && i1) NS = IDLE; if (~i2 && (~i1)) NS = ERROR; end  ERROR: begin ERROR_out; if (i1) NS = ERROR; if (~i1) NS = IDLE; end endcase end

這個使用組合邏輯判斷狀態轉移條件的 always 模塊也可以看成格式化的書寫結構。其中 always 的敏感列表為當前狀態“CS”，復位信號和輸入條件（如果是米勒狀態機，則必須有輸入條件；如果是摩爾狀態機，一般敏感表和后續邏輯判定沒有輸入），請大俠注意電平敏感表必須列完整。本例中這段電平敏感列表為：

always @ (nrst or CS or i1 or i2)

一般來說，在這個組合 always 敏感表下先寫一個默認的下一狀態“NS”的描述，然后根據實際的狀態轉移條件由內部的 case 或者 if...else 條件判斷確定正確的轉移。如本例中下面這段代碼：

 …… begin NS = ERROR; ERROR_out; case (CS) ……

推薦在敏感表下的默認狀態為不定狀態 X，這樣描述的好處有兩個：第一在仿真時可以很好的考察所設計的 FSM 的完備性，如果所設計的 FSM 不完備，則會進入任意狀態，仿真很容易發現；第二個好處是綜合器對不定態 X 的處理是“Don’t Care”，即任何沒有定義的狀態寄存器向量都會被忽略。這里賦值不定態的效果和使用 casez 或 casex 替代 case 的效果非常相似。在每個 case 模塊的內部的結構也非常相似，都是先描述當前狀態的組合邏輯輸出，然后根據輸入條件（米勒 FSM）判定下一個狀態。該組合邏輯模塊中所有的賦值推薦采用阻塞賦值“=”。

請大家注意，雖然下一狀態寄存器 NS 為寄存器類型，但是在兩段式 FSM 的判斷狀態轉移條件的 always 模塊中，實際上對應的真實硬件電路是純組合邏輯電路。

對于每個輸出，一般用組合邏輯描述，比較簡便的方法是用 task/endtask 將輸出封裝起來，這樣做的好處不僅僅是寫法簡單，而且利于復用共同的輸出。例如本例中 S1 狀態的輸出被封裝為 S1_out，在組合邏輯 always 模塊中直接調用即可。

task S1_out; {o1,o2,err} = 3'b100;endtask

組合邏輯容易產生毛刺，因此如果時序允許，請盡量對組合邏輯的輸出插入一個寄存器節拍，這樣可以很好的保證輸出信號的穩定性。

三段式狀態機描述方法（推薦寫法）兩段式 FSM 描述方法雖然有很多好處，但是它有一個明顯的弱點就是其輸出一般使用組合邏輯描述，而組合邏輯易產生毛刺等不穩定因素，并且在 FPGA/CPLD 等邏輯器件中過多的組合邏輯會影響實現的速率（這點與 ASIC 設計不同）。所以在上面我們特別提到了在兩段式 FSM 描述方法中，如果時序允許插入一個額外的時鐘節拍，則盡量在在后級電路對FSM 的組合邏輯輸出用寄存器寄存一個節拍，則可以有效地消除毛刺。但是很多情況下，設計并不允許額外的節拍插入（Latency），此時，解決之道就是采用 3 段式 FSM 描述方法。三段式描述方法與兩段式描述方法相比，關鍵在于使用同步時序邏輯寄存 FSM 的輸出。本例的三段式描述代碼如下：

//3-paragraph method to describe FSM//Describe sequential state transition in the 1st sequential always block//State transition conditions in the 2nd combinational always block//Describe the FSM out in the 3rd sequential always blockmodule state2 ( nrst,clk,i1,i2,o1,o2,err); input nrst,clk; input i1,i2; output o1,o2,err; reg o1,o2,err; reg [2:0] NS,CS; parameter [2:0] //one hot with zero idle IDLE = 3'b000, S1 = 3'b001, S2 = 3'b010, ERROR = 3'b100;  //1st always block, sequential state transition always @ (posedge clk or negedge nrst) if (!nrst)  CS <= IDLE;  else  CS <=NS;   //2nd always block, combinational condition judgment always @ (nrst or CS or i1 or i2) begin NS = 3'bx; case (CS) IDLE: begin if (~i1) NS = IDLE; if (i1 && i2) NS = S1; if (i1 && ~i2) NS = ERROR; end  S1: begin if (~i2) NS = S1; if (i2 && i1) NS = S2; if (i2 && (~i1)) NS = ERROR; end  S2: begin if (i2) NS = S2; if (~i2 && i1) NS = IDLE; if (~i2 && (~i1)) NS = ERROR; end  ERROR: begin if (i1) NS = ERROR; if (~i1) NS = IDLE; end endcase end  //3rd always block, the sequential FSM output always @ (posedge clk or negedge nrst) begin if (!nrst) {o1,o2,err} <= 3'b000; else begin {o1,o2,err} <= 3'b000; case (NS) IDLE: {o1,o2,err}<=3'b000; S1: {o1,o2,err}<=3'b100; S2: {o1,o2,err}<=3'b010; ERROR: {o1,o2,err}<=3'b111; endcase end endendmodule

三段式寫法可以概括為圖 1-6 描述的結構。

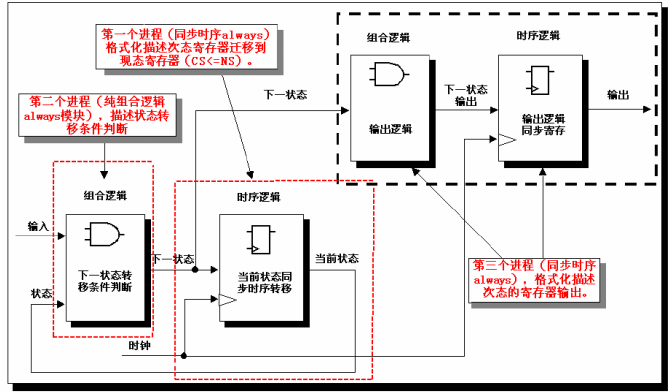

圖6-6 三段式 FSM 描述結構圖

對比一下上面兩段式 FSM 的描述，大俠可以清晰發現三段式與兩段式 FSM 描述的最大區別在于兩段式采用了組合邏輯輸出，而三段式巧妙地根據下一狀態的判斷，用同步時序邏輯寄存 FSM 的輸出。本例中就是下面一段代碼：

always @ (posedge clk or negedge nrst) if (!nrst) {o1,o2,err} <= 3'b000; else begin {o1,o2,err} <= 3'b000; case (NS) IDLE: {o1,o2,err}<=3'b000; S1: {o1,o2,err}<=3'b100; S2: {o1,o2,err}<=3'b010; ERROR: {o1,o2,err}<=3'b111; endcase end

有的大俠可能會問，一段式寫法也是用寄存器同步了 FSM 的輸出，為什么前面介紹一段式的輸出代碼容易混淆，不利于維護呢？請大家對比一下這段一段式輸出的代碼：

case (NS) IDLE: begin if (~i1) begin{o1,o2,err}<=3'b000;NS <= IDLE; end if (i1 && i2) begin{o1,o2,err}<=3'b100;NS <= S1; end if (i1 && ~i2) begin{o1,o2,err}<=3'b111;NS <= ERROR;end end

通過對比，可以清晰地看到：使用一段式建模 FSM 的寄存器輸出的時候，必須要綜合考慮現態在何種狀態轉移條件下會進入哪些次態，然后在每個現態的 case 分支下分別描述每個次態的輸出，這顯然不符合思維習慣；而三段式建模描述 FSM 的狀態機輸出時，只需指定 case 敏感表為次態寄存器，然后直接在每個次態的 case 分支中描述該狀態的輸出即可，根本不用考慮狀態轉移條件。本例的 FSM 很簡單，如果設計的 FSM 相對復雜，三段式的描述優勢就會凸顯出來。

另一方面，三段式描述方法與兩段式描述相比，雖然代碼結構復雜了一些，但是換來的優勢是使 FSM 做到了同步寄存器輸出，消除了組合邏輯輸出的不穩定與毛刺的隱患，而且更利于時序路徑分組，一般來說在 FPGA/CPLD 等可編程邏輯器件上的綜合與布局布線效果更佳。

請大俠注意，在三段式 FSM 描述方法中，判斷狀態轉移的 always 模塊的 case 語句判斷的條件是當前狀態“CS”而在同步時序 FSM 輸出的 always 模塊的 case 語句判斷的條件是下一狀態“NS”。

三種描述方法與狀態機建模問題的引申

可以說合理的狀態機描述與狀態機的建模技巧是本篇的重中之重。這里需要引申討論幾個問題。

• n 段式描述方法和 always 語法塊的個數通過學習，大家知道標準的一段式、兩段式、三段式 FSM 描述方法分別使用了 1、2、3 個 always 語法塊。但是請大俠注意這個命題的反命題不成立，不能說一段 FSM 的描述中，使用了 n 個 always 語法塊，就是 n 段式描述方法。這是因?yàn)樘刂傅囊欢问健啥问?、三段?FSM 描述方法中每個 always 語法塊都有固定的描述內容和格式化的結構，其實也就是通過這些特定的描述內容和格式化的結構，確立了 3 種 FSM 建模方式。例如兩段式寫法中，第一個always 模塊格式化地使用同步時序電路描述次態寄存器到現態寄存器的轉移；而第二個 always 模塊格式化地使用純組合邏輯描述狀態轉移條件。也就是說兩段式描述對應的建模方式的硬件電路就是圖 1-5 所示的電路結構。其實站在語法角度上，我們總可以將一個 always 模塊拆分成多個 always 模塊，或者反之將多個 always 模塊合并為一個 always 模塊。所以請讀者注意，n 段式 FSM描述方法強調的是一種建模思路，絕不是簡單的 always 語法塊個數。
• FSM 的建模方式這里我們反復強調 n 段式描述方法其實是 FSM 的三種建模方式。大家回顧一下狀態轉移圖 1-3 描述的 FSM，在學習本篇之前，大家可能會有產生各種不同的描述思路，通過本節的學習，希望大俠能夠自然而然地想到用圖 1-5（對應兩段式思路）和圖 1-6（對應三段式思路）的結構建模。其實對于絕大多數FSM，都可以采樣圖 1-4，或圖 1-5，或圖 1-6 的結構建模。一般來說，推薦使用后兩種結構建模。這是因?yàn)?/span>兩段式思路建模結構清晰，描述簡潔，便于約束，而且如果允許輸出邏輯允許插入一個節拍，就可以通過插入輸出寄存器改善輸出邏輯的時序并避免組合邏輯的毛刺；三段式思路建模結構清晰，格式化的結構，解決了不改變時序要求的前提下用寄存器做狀態輸出的問題。請大家仔細研究圖 1-4、圖 1-5、圖 1-6 體會三種建模方式。
• 一段式建模和三段式建模的關系這里我們引申比較一下 3 種 FSM 建模的關系。請讀者比較圖 1-4 與圖 1-6，如果將圖 1-4 的兩部分組合邏輯合并起來，則三段式建模電路與一段式建模電路的結構完全一致了，如圖 1-7 所示。反過來，大家可以看到三段式與一段式的最大區別在于：使用一段式建模 FSM 的寄存器輸出的時候，必須要綜合考慮現態在何種狀態轉移條件下會進入哪些次態，然后在每個現態的 case 分支下分別描述每個次態的輸出，這顯然不符合思維習慣；而三段式建模描述 FSM 的狀態機輸出時，只需指定 case 敏感表為次態寄存器，然后直接在每個次態的case 分支中描述該狀態的輸出即可，根本不用考慮狀態轉移條件。對于簡單的FSM，三段式建模的寄存器輸出的優勢還不是十分明顯，但是對于復雜一些的FSM，三段式建模的優勢就會十分顯著。

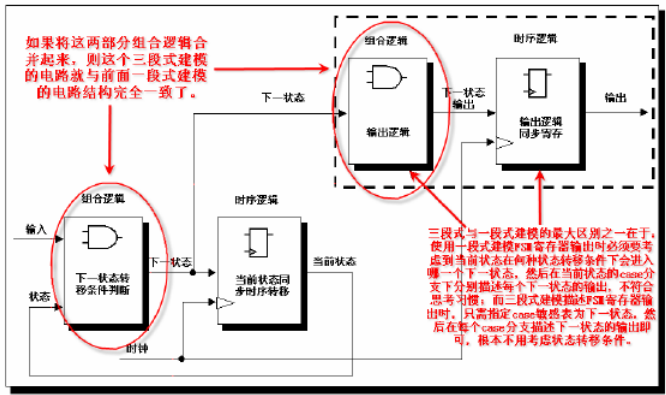

圖1-7 三段式建模結構與一段式建模結構的關系圖

• 兩段式建模和三段式建模的關系

  從代碼上看，三段式建模的前兩段與兩段式建模完全相同，僅僅多了一段寄存器 FSM 輸出。一般來說，使用寄存器輸出可以改善輸出的時序條件，還能避免組合電路的毛刺，所以是更為推薦的描述方式。但是電路設計不是一成不變的，在某些情況下，兩段式結構比三段式結構更有優勢。請大家再分析一下圖1-5、圖 1-6 的結構，細心的讀者會發現，兩段式用狀態寄存器分割了兩部分組合邏輯（狀態轉移條件組合邏輯和輸出組合邏輯）；而三段式結構中，從輸入到寄存器狀態輸出的路徑上，要經過兩部分組合邏輯（狀態轉移條件組合邏輯和輸出組合邏輯），從時序上，這兩部分組合邏輯完全可以看為一體。這樣這條路徑的組合邏輯就比較繁雜，該路徑的時序相對緊張。也就是說，兩段式建模中用狀態寄存器分割了組合邏輯，而三段式將寄存器移到組合邏輯的最后端。如果寄存器前的組合邏輯過于復雜，勢必會成為整個設計的關鍵路徑，此時就不宜再使用三段式建模，而要使用兩段式建模。解決兩段式建模組合邏輯輸出產生毛刺的方法是，額外的在 FSM 后級電路插入寄存器，調整時序，完成功能。

• 三種描述 FSM 方法的比較

  一般來說，三種 FSM 描述方法可以用表 1-1 進行比較。但是請讀者注意，任何一種描述的優劣只是一般規律，而不是絕對性規律。例如一般來說不推薦一段式描述，但是如果 FSM 的結構十分簡單，狀態很少，狀態轉移條件和狀態輸出都十分簡化，則使用一段式建模的效率很高。這些經驗需要讀者逐步積累，但是筆者在這里推薦的是一般性規律，請讀者結合電路，體會這幾種FSM 建模方法。

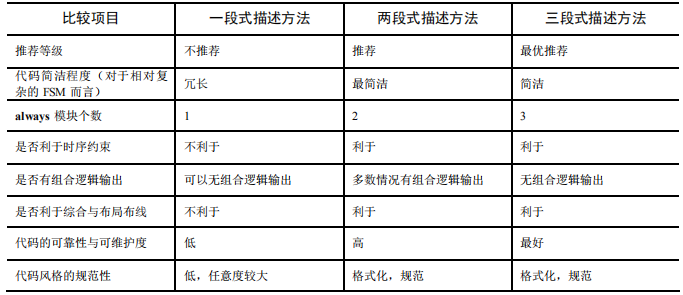

表 1-1 三種 FSM 描述方法比較表

狀態機設計的其他技巧

本節討論 FSM 設計的其他技巧。

• FSM 的編碼

Binary（二進制編碼）、gray-code（格雷碼）編碼使用最少的觸發器，較多的組合邏輯，而 one-hot（獨熱碼）編碼反之。one-hot 編碼的最大優勢在于狀態比較時僅僅需要比較一個 bit，一定程度上從而簡化了比較邏輯，減少了毛刺產生的概率。由于 CPLD 更多地提供組合邏輯資源，而 FPGA 更多地提供觸發器資源，所以 CPLD 多使用 gray-code，而 FPGA 多使用 one-hot 編碼。另一方面，對于小型設計使用 gray-code 和 binary 編碼更有效，而大型狀態機使用one-hot 更高效。

在代碼中添加綜合器的綜合約束屬性或者在圖形界面下設置綜合約束屬性可以比較方便地改變狀態的編碼。需要注意的是：Synplicity、Synopsys、Exemplar 等綜合工具關于 FSM 的綜合約束屬性的語法格式各不相同。

• FSM 初始化狀態

一個完備的狀態機（健壯性強）應該具備初始化狀態和默認狀態。當芯片加電或者復位后，狀態機應該能夠自動將所有判斷條件復位，并進入初始化狀態。需要注明的一點是，大多數 FPGA 有 GSR（Global Set/Reset）信號，當FPGA 加電后，GSR 信號拉高，對所有的寄存器、RAM 等單元復位/置位，這時配置于 FPGA 的邏輯并未生效，所以不能保證正確地進入初始化狀態。所以使用 GSR 企圖進入 FPGA 的初始化狀態，常常會產生種種不必要的麻煩。一般的方法是采用異步復位信號，當然也可以使用同步復位，但是要注意同步復位邏輯的設計。解決這個問題的另一種方法是將默認的初始狀態的編碼設為全零，這樣 GSR 復位后，狀態機自動進入初始狀態。

• FSM 狀態編碼定義

狀態機的定義可以用 parameter 定義，但是不推薦使用`define 宏定義的方式，因?yàn)?define 宏定義在編譯時自動替換整個設計中所定義的宏，而parameter 僅僅定義模塊內部的參數，定義的參數不會與模塊外的其他狀態機混淆。例如一個工程里面有兩個 module 各包含一個 FSM，如果設計時都有IDLE 這一名稱的狀態，如果使用'define 宏定義就會混淆起來，如果使用parameter 則不會造成任何不良影響。

• FSM 輸出

如果使用 2 段式 FSM 描述 Mealy 狀態機，輸出邏輯可以用"？語句"描述，或者使用 case 語句判斷轉移條件與輸入信號即可。如果輸出條件比較復雜，而且多個狀態共用某些輸出，則建議使用 task/endtask 將輸出封裝起來，達到模塊復用的目的。

• 阻塞和非阻塞賦值

為了避免不必要的競爭冒險，不論是做兩段式還是三段式 FSM 描述時，必須遵循時序邏輯 always 模塊使用非阻塞賦值“<=”，即當前狀態向下一狀態時序轉移，和寄存 FSM 輸出等時序 always 模塊中都要使用非阻塞賦值；而組合邏輯 always 模塊使用阻塞賦值“=”，即狀態轉移條件判斷，組合邏輯輸出等always 模塊中都要使用阻塞賦值。

• FSM 的默認狀態

完整的狀態機應該包含一個默認（default）狀態，當轉移條件不滿足，或者狀態發生了突變時，要能保證邏輯不會陷入“死循環”。這是對狀態機健壯性的一個重要要求，也就是常說的要具備“自恢復”功能。對應于編碼就是對case 和 if…else 語句要特別注意，盡量使用完備的條件判斷語句。Verilog 中，使用 case 語句的時候要用 default 建立默認狀態。讀者可能注意到，在上節舉例中的 case 語句中，我們沒有寫 default 默認狀態，其實我們可以將其中一個狀態不編碼，指定其為 default 默認狀態，則任何與所列狀態機不匹配的狀態都會轉到 default 狀態，從而增強了 FSM 的健壯性，另外我們也可以添加一個額外的 default 狀態，這個一旦進入這個狀態就會自動轉到 IDLE 狀態，從新啟動狀態機，這樣做也增強了狀態機的可塑性。

 ……  begin  case (CS) IDLE: begin IDLE_out; if (~i1) NS = IDLE; if (i1 && i2) NS = S1; if (i1 && ~i2) NS = ERROR; end  S1: begin S1_out; if (~i2) NS = S1; if (i2 && i1) NS = S2; if (i2 && (~i1)) NS = ERROR; end  S2: begin S2_out; if (i2) NS = S2; if (~i2 && i1) NS = IDLE; if (~i2 && (~i1)) NS = ERROR; end  ERROR: begin ERROR_out; if (i1) NS = ERROR; if (~i1) NS = IDLE; end  default: begin IDLE_out; NS = IDLE; end  endcase end

在 case 語句結構中增加 default 默認狀態是推薦的代碼風格。

• Full Case 與 Parallel Case 綜合屬性

所謂 Full Case 是指：FSM 的所有編碼向量都可以與 case 結構的某個分支或 default 默認情況匹配起來。如果一個 FSM 的狀態編碼是 8bit，則對應的256 個狀態編碼（全狀態編碼是 n 2 個）都可以與 case 的某個分支或者 default映射起來。

所謂 Parallel Case 是指：在 case 結構中，每個 case 的判斷條件表達式，有且僅有唯一的 case 語句的分支（與之對應，即兩者關系是一一對應關系。

目前知名綜合器如 Synplify Pro、Precision RTL 和 Synopys 綜合工具等都支持“ synthesis full_case”和“ synthesis parallel_case”這些綜合約束屬性，合理使用 Full Case 約束屬性，可以增強設計的安全性；合理使用 Parallel Case約束屬性，可以改善狀態機譯碼邏輯。但是設計者必須具體情況具體分析，對于有的設計，不當使用這兩條語句，會占用大量邏輯資源，并惡化 FSM 的時序表現。

使用 Synplify Pro 分析 FSM

代碼走讀時分析 FSM 是一件比較耗時的事情，如果代碼不符合式或三段式 FSM 描述規范，走讀他人代碼則是一件異常痛苦的事情。這里以 SynplifyPro 為例，介紹一下如何利于 EDA 工具分析 FSM，綜合 FSM，提高 FSM 性能。

Synplify Pro 提供了 3 個有限狀態機設計工具，F(xiàn)SM Compiler、FSM Explorer 和 FSM Viewer，靈活地使用這 3 個有限狀態機工具分析、編譯、優化 FSM，可使 FSM 的綜合結果達到最優。下面逐一討論它們的使用方法。

(1) 有限狀態機編譯器（FSM Compiler）

一般的綜合工具將 FSM 按照普通邏輯綜合，而 Synplify Pro 與之不同。Synplify Pro 使 用 FSM Compiler，先將 FSM 編譯為類似狀態轉移圖的連接圖，然后對 FSM 重新編碼、優化以達到更好的綜合效果。

FSM Compiler 適應于有以下需求的場合：需要優化 FSM 設計，達到更好的綜合效果；使用 FSM Viewer 調試狀態機；使用 FSM Explorer 進一步優化有限狀態機。

FSM Complier 的使用非常靈活，可以對整個設計的所有狀態機都用 FSM Compiler 進行優化，也可以僅僅對指定的狀態機進行優化。對整個設計使用 FSM Compiler 進行優化，只需在主界面重要綜合優化參數中選擇【FSM Compiler】選項，或者在綜合優化參數設置時選中【FSM Compiler】選項即可。如果覺得設計其他 FSM 已經滿意，而僅對某個 FSM 不滿意時，可以在源代碼或綜合約束文件中手動添加綜合屬性，指定對單獨狀態機的編譯與優化。FSM Compiler 綜合屬性如表 1-2 所示。

表 1-2 FSM Compiler 綜合屬性用法

(2) 有限狀態機探測器（FSM Explorer）

FSM Explorer 使用 FSM Compiler 的編譯結果，精選不同的編碼方式進行狀態機編碼試探，從而達到對 FSM 編碼的最佳優化效果。與 FSM Compiler 相比，F(xiàn)SM Explorer 的優化效果往往更好，編譯優化所花費的時間也更長。

對設計使用 FSM Explorer 的方法也有兩種：第一種是對整個設計的所有 FSM 自動運用FSM Explorer；第二種是對設計中特定的 FSM 使用 FSM Explorer。第一種方法可以在Synplify Pro 主界面重要綜合優化參數中選擇 FSM Explorer 有效，或者在綜合優化參數設置對話框選中【FSM Explorer】選項；第二種方法需要在源代碼或者綜合約束文件中添加使用FSM Explorer 的綜合屬性聲明。FSM Explorer 綜合屬性如表 1-3 所示。

(3) 有限狀態機觀察器（FSM Viewer）

在 Synplify Pro 中除了可以使用 RTL 視圖和結構視圖觀察、分析 FSM 外，還可以使用專用 FSM 觀察器（FSM Viewer）分析 FSM。FSM Viewer 將源代碼中描述的 FSM 根據 FSM Compiler 和 FSM Explorer 的編譯優化結果，用狀態轉移圖顯示有限狀態機。

表 1-3 FSM Explorer 綜合屬性用法

下面以前面所述舉例的 FSM 為例，講述 FSM Viewer 的使用方法。

【例1-2】 使用 FSM Viewer 分析有限狀態機

1. 啟動 Synplify Pro，單擊打開“Example-1-1\FSM\state2”目錄下的“state2.prj”，單擊按鈕啟動 RTL 視圖，選擇狀態機模塊“statemachine”，單擊按鈕進入狀態機層次結構，或者單擊鼠標右鍵，在彈出命令菜單中選擇【View FSM】命令，如圖 1-7 所示。

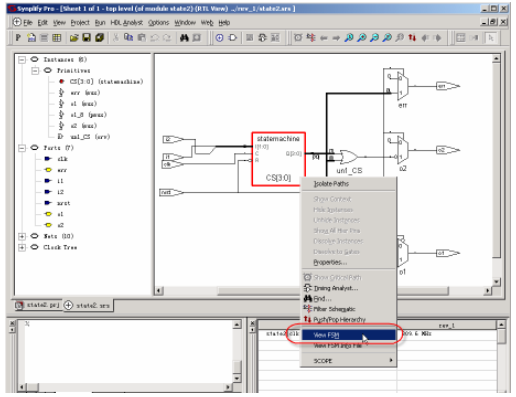

圖1-8 啟動 FSM Viewer 分析有限狀態機
FSM Viewer 的主界面主要由狀態轉移圖和 FSM 信息顯示選項卡組成。狀態轉移圖是源代碼經過編譯再現的狀態機。FSM 信息顯示包含轉移條件（Transitions）、寄存器傳輸級狀態編碼（RTL Encodings）和映射后狀態編碼（Mapped Encodings）等 3 個選項卡，如圖 1-8 所示。

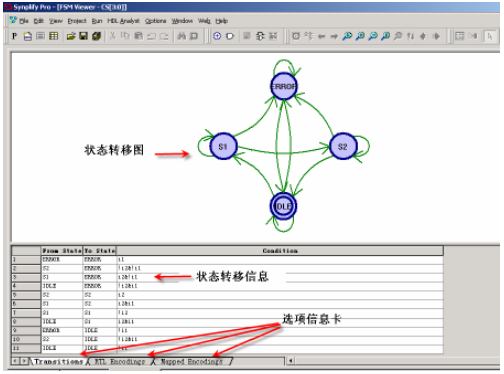

圖1-9 FSM Viewer 主界面

選擇某個狀態，單擊鼠標右鍵，在彈出的菜單中可以完成顯示對象的選擇和屏蔽，有利于理解狀態之間關系，增加狀態轉移圖的可讀性，如圖 1-9 所示。

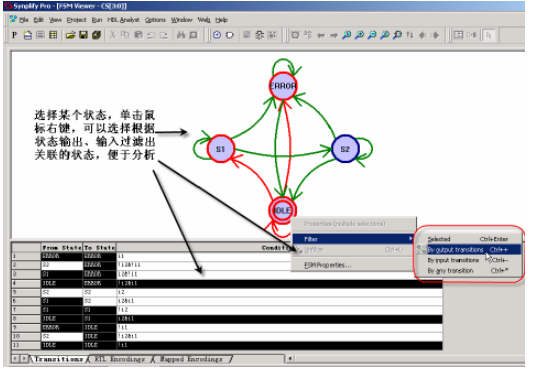

圖1-10 在 FSM Viewer 中選擇和屏蔽狀態

小結

狀態機不僅僅是一種時序電路設計工具，它更是一種思想方法。狀態機的本質就是對具有邏輯順序或時序規律事件的一種描述方法。這個論斷的最重要的兩個詞就是“邏輯順序”和“時序規律”，這兩點就是狀態機所要描述的核心和強項，換言之，所有具有邏輯順序和時序規律的事情都適合用狀態機描述。根據 FSM 描述使用的 always 模塊數和功能可以將 FSM 的描述分為 3 種寫法：

• 不推薦使用一段式描述方法。因?yàn)橐欢问矫枋龇椒▽顟B(tài)轉移判斷的組合邏輯和狀態寄存器轉移的時序邏輯混寫在同一個 always 模塊中，不符合將時序和組合邏輯分開描述的 Coding Style（代碼風格），而且在描述當前狀態時要考慮下個狀態的輸出，整個代碼不清晰，不利于維護修改，并且不利于附加約束，不利于綜合器和布局布線器對設計的優化。

• 推薦使用兩段式狀態機描述方法。兩段式描述方法用 2 個 always 模塊，其中一個 always 模塊采用同步時序描述狀態轉移；另一個模塊采用組合邏輯判斷狀態轉移條件，描述狀態轉移規律。這種方法使 FSM 描述清晰簡潔，易于維護，易于附加時序約束，使綜合器和布局布線器更好的優化設計。

• 強烈推薦使用三段式描述方法。與一段式描述方法相比較，三段式 FSM 描述方法對 FSM 寄存器輸出的描述只需判斷下一狀態，然后直接將下一狀態的輸出用寄存器輸出即可，根本不用考慮狀態轉移條件（米勒狀態機）。與兩段式描述相比，三段式雖然代碼結構復雜了一些，但是換來的優勢是使 FSM 做到了同步寄存器輸出，消除了組合邏輯輸出的不穩定與毛刺的隱患，而且更利于時序路徑分組，一般來說在 FPGA/CPLD 等可編程邏輯器件上的綜合與布局布線效果更佳。
