題外話

第一次使用Markdown編寫博客，之前都是直接用word或者onenote寫好之后復制到博客上，發現文字編排效果很差，不忍翻閱下去。所以轉投markdown懷抱。

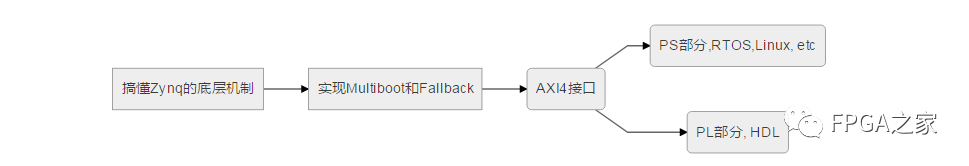

這里將會新開一個章節，專門更新關于Zynq的一些心得，我希望能夠完成以下幾個方面：

因此，我希望能夠通過Zynq片上強大的FPGA資源和ARM資源，來完成FPGA工程師和ARM工程師的協同工作，一般來說FPGA部分來完成所有高速接口驅動以及一些高速算法（并行獨立或者串行復用），然后ARM部分來完成通信協議的實現，不管是私有的（如用戶自定義的串口協議的封包和解包）或者標準的（如TCP/IP或者USB等），以及FPGA的流程控制，錯誤狀態控制還有遠程更新控制等。

為了完成上述化學反應，一個很重要的方面就是如何協調ARM和FPGA（都是Zynq片上的資源），這個其實很多開發板的學習手冊都已經給出了答案，那就是應用AXI4總線。那剩下的問題就是，如何實現Multiboot以及fallback。

因?yàn)樵赟6或者其他7系列的FPGA中，是有一套非常成熟的FPGA加載機制（Xilinx有很詳細的指導手冊），但是來到Zynq時代，這個方式變了。為什么呢？因?yàn)楝F(xiàn)在zynq上有ARM了，所有的加載工作實際上可以借由ARM來實現，這無疑也給用戶帶來了靈活的操作空間，即用戶可以自己整一套屬于自己的，滿足要求的加載方式，這也是本文研究的重點：解析Zynq的加載方式。

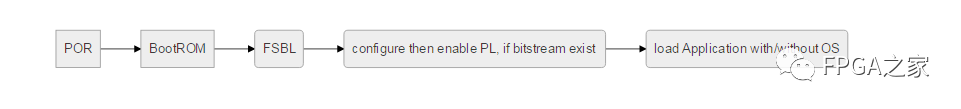

這里將通過對比Zynq的TRM和FSBL源碼，來一步一步解析Zynq的加載流程，如下所示

運行流程簡單的說就是：

觸發條件 POR或者non-POR

ARM加載BootROM，這個程序停留在Zynq內部ROM，用戶無法修改，用于實現搜索FLASH中的BootROM header，然后根據Header（這個header在整個FLASH中至少需要一個，Xilinx的軟件會自動整合出來這哦頭文件）信息，將FSBL加載到OCM（on chip memory）

開始運行FSBL，進一步加載Bitstream（PL用，如果有bit文件在FLASH中的話）或者其他鏡像（PS用，裸機或者帶系統）

run 上述的其他鏡像，裸機或者RTOS的話直接run，linux的話需要先運行u-boot

BootROM

永遠問自己，我們的芯片（在這里是Zynq）在POR復位或者non-POR 復位后，ARM是怎么樣一步一步最終來到用戶的main.c，對FPGA工程師而言，就是FPGA是怎么完成初始化任務的。

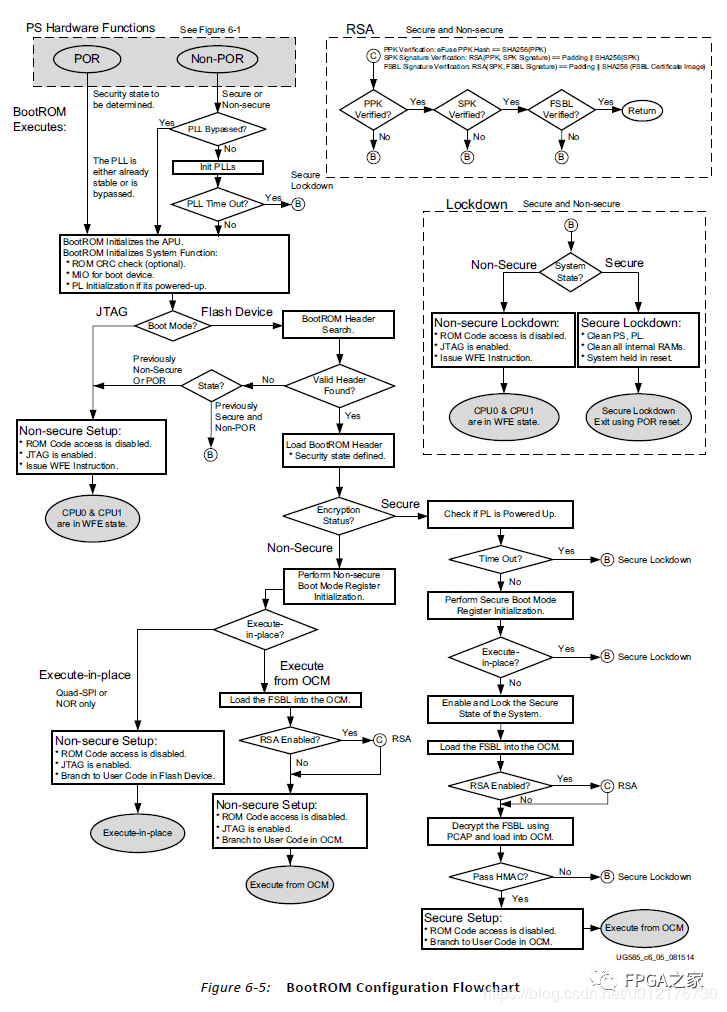

這里我們不妨寫的詳細一點，將所有的技術細節都呈現出來。這就需要我們打開Zynq的TRM：

可以看到，在non-POR或者POR以后，Zynq會完成：

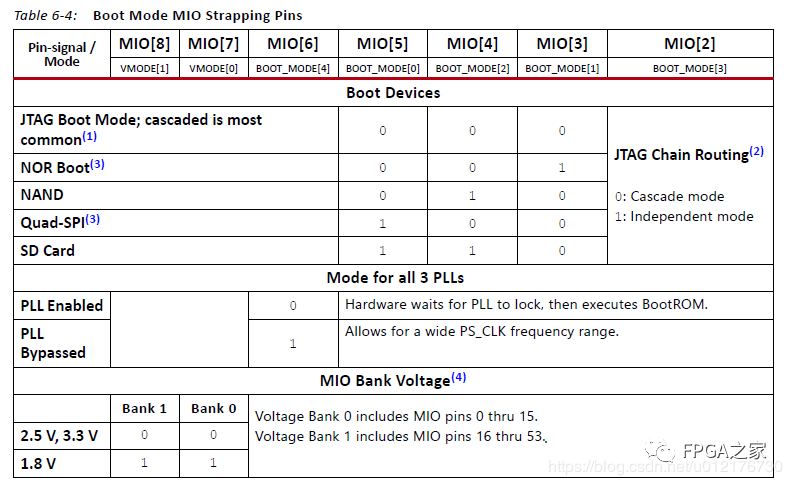

1. 鎖存配置引腳，如下圖所示，

2 初始化PLL（根據復位時鎖存的進行選擇初始化或者不初始化）

3 初始化APU（由兩個ARM CPU構成）

4 ROM CRC check

5 初始化boot用的引腳（Q-spi，NOR，SD，NAND等等），根據上一步鎖 存的配置引腳進行選擇。

6 出發并等待PL完成初始化，前提是PL部分上電已經完成的話。如果此時PL8  上電沒有完成，這這一步直接跳過

7 開始搜索BootROM Header，如果搜索到了一個合法的header，就會基于這個header加載FSBL（加密或不加密）

8 被加載的FSBL可能是XIP（execute in place，在存儲器里直接運行）或者是 被加載到了DDR中，加載完畢后BootROM完成任務，將控制權交給了FSBL。

通過上面的流程描述，我們可以獲得一個表觀的理解，原來Zynq加載蠻復雜的。因?yàn)閆ynq里面包含了PS（APU，即兩個ARM Cortex-A9 cpu）和PL（根據系列的不同，可能是A7系列，也可能是K7系列）兩個部分。

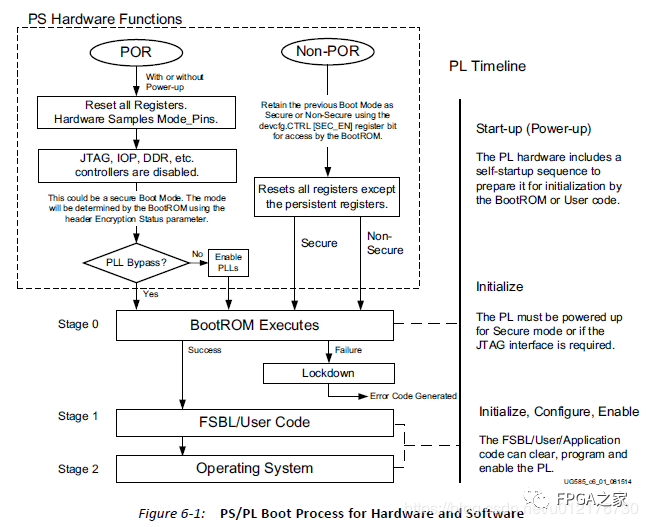

這兩個部分的加載，會根據用戶選擇的不同而不同，如下所示：

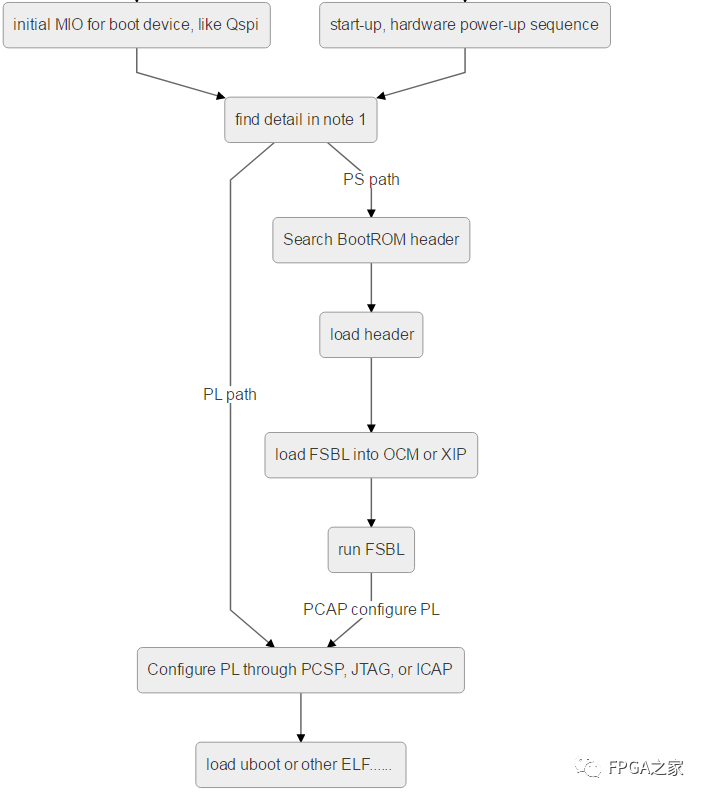

從上面可以知道，PS的加載和PL的加載并不是完全獨立的，如下圖所示

Note 1: if PL was power-up(needed for JTAG or secure mode), BootROM will initial PL then wait until PL complete initialization

如上流程，就是整個PS和PL加載的過程，基本上我們只需要保證合適的文件被正確的燒寫到FLASH中，那么整個加載就會正確的跑下去，這個所謂的合適的文件包括：

1 BootROM Header， Xilinx的工具自動生成

2 FSBL，Xilinx由范例工程

3  BitStream，用戶根據項目自定義的PL固件，即ARM固件

4 Application.elf，用戶根據項目自定義的PS固件，即FPGA固件

整個BootROM是寫死在Zynq的片上ROM中，其中最重要，同時也會影響后面FSBL執行的，就是BootROM Header的searching 和 loading。

BootROM Header Definition

類似于A7或者S6系列的multiboot過程需要一個header文件，它用于實現：

1 同步，F(xiàn)LASH位數自動檢測

2 指定 Golden所需的Bin在FLASH中的Offset

3 指定Function所需的Bin在FLASH中的Offset

4 發送PROGRAM-B指令，讓FPGA開始加載Bin

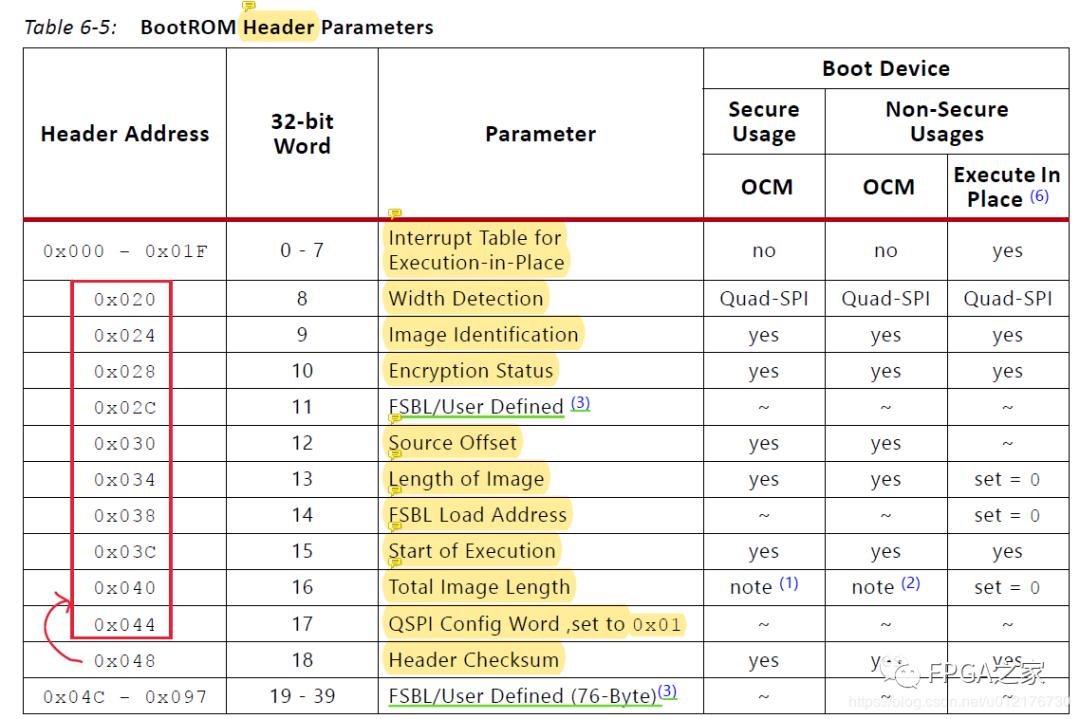

在Zynq系列中，這個Header的功能被進一步的擴大，下面我們來看一下這個Header的定義吧：

接下來逐條來解釋其作用，同時留下一點伏筆，因?yàn)檫@些最終都會被FSBL所引用。

1 Interrupt Table for Execution-in-Place — 0x000 to 0x01C

這些數據用于XIP，這里不討論

2 Width Detection — 0x020

用于檢測Qspi的位寬到底是X1，X2，還是X4，如果是X8，還需要下面那個 Image Identification 寄存器

3 Image Identification — 0x024

固定為0x584C4E58,‘XLNX’，還可用于X8檢測

4 Encryption Status — 0x028

配置FSBL/User code到底是加密還是不加密

5 FSBL/User Defined — 0x02C

用于保存Header的版本，應該也是xilinx自動生成的

6 Source Offset — 0x030

用于保存FSLB/User code image被保存的offset地址，這個Offset是相對于Header的起始位置而言的，這個在FSBL中會有體現，這留個記號

7 Length of Image — 0x034

用于保存被加載的FSLB/User code image的大小，<=192KB。該數據=0時意味著不需要copy，是XIP。

8 FSB Load Address— 0x038

FSLB/User code image copy的目標地址，因?yàn)樵搃mage是存在FLASH中的，需要被復制到其他OCM中去。

9 Start of Execution — 0x03C

copy完以后，cpu需要從哪里開始執行第一條代碼，<= 0x30000,也即是192KB。這個很重要，會在介紹FSBL源碼的時候重新在驗證并確認這個功能。然而這樣地址，或者長度之類的，都是通過配置Xilinx提供的工具自動打包生成的。

10 Total Image Length — 0x040

load進OCM的總長度，這個長度會大于等于Length of Image — 0x034，因?yàn)樵诩用苣Ｊ较?，還會包含HMAC頭文件之類的。

11 QSPI Config Word — 0x044

固定為0x01

12 Header Checksum — 0x048

0x020 to 0x044的checksum，用于驗證Header是否完整，F(xiàn)SBL會應用到

13 FSBL/User Defined— 0x04C to 0x097

自定義數據

14 ？？？Boot Header Table Offset？？？— 0x098

TRM中這個數據的命名好像有問題

15 QSPI Config Word — 0x09C

指向Image Header Table，這個Table里面會記錄整個FLASH里面除了FSBL以外，還有幾個image，包括Bitstream，elf等等。每一個image會有一個Header（不是這里的BootROM Header，而是專門的Header，F(xiàn)SBL里面在介紹），所有的Header組成一個Table。

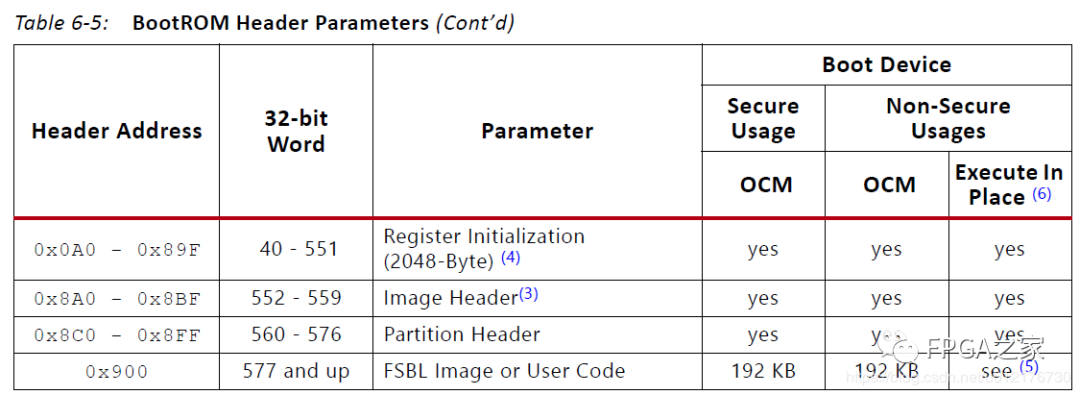

16 Register Initialization Parameters — 0x0A0 to 0x89C

利用Add+Data的方式，直接對某個地址進行數據寫操作，應該非常高效，估計也是xilinx工具自動生成的。

17 FSBL/User Defined — 0x8A0 - 0x8BF

18 FSBL Image or User Code Start Address — 0x8C0

FSBL Image or User Code 實際可以放置的起始地址，也就是上面的Source Offset — 0x030 >= 0x8C0

介紹了這么多，估計一時也不好消化，沒有關系，上面黃色標記了的數據，會在FSBL中隆重的重新介紹。

BootROM Header Searching and Loading

回到老話題，BootROM會利用上述BootROM Header把FSBL拷貝到OCM中，然后讓FSBL接管CPU開始run。而實際上FSBL也會應用上面的BootROM Header文件去尋找下一步所需的image，包括BitStream等，這個以后再說。

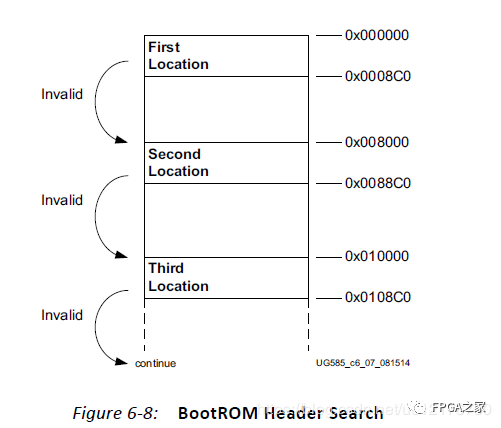

那么BootROM 是如何找到BootROM Header的呢？

1 BootROM會首先在FLASH的0x00處尋找Header，依據就是Image Identification parameter – 0x024 是否等于 ‘XLNX’ . 其次就是檢查Header Checksum — 0x048

2 如果都沒有問題，就按照Header內容將FSBL的code加載到OCM的指定位置，然后run。

3 如果有問題，將Multiboot reg 加 1 ，然后自動發送non-POR，下一次運行的BootROM下一個32KB來尋找Header ，并重新檢查是否滿足條件。

4 Multiboot reg在這個寄存器不會被non-POR清除，會被保留到下一次的Boot中去

因此，BootROM Header 必須放置在32KB的整數倍位置，這個應該是Xilinx的工具自動完成的

這個檢查checksum的操作也同樣的在FSBL中被執行，以后在介紹

總結

介紹了這么多，總結一下：

重啟后自動執行BootROM

BootROM會自動尋找 BootROM Header

找到Header后，會將FSBL加載到OCM中

然后將CPU的PC指針指向目標地址，同時FSBL開始run

明天的章節中將會重點介紹FSBL是如何工作的，畢竟BootROM我們用戶無法修改和參與，明白原理和機制即可。
