1，SRIO概述

Rapid IO分為并行Rapid IO標準和串行Rapid IO標準，串行RapidIO是指物理層采用串行差分模擬信號傳輸?shù)腞apidIO標準，又稱SRIO。

Rapid IO協議由邏輯層、傳輸層、物理層構成。

邏輯層定義了所有協議和包格式。這是對終端進行初始化和完成傳送的很有必要的信息。對外的用戶接口；只要業務有：直接IO/DMA和消息傳遞；用戶主要通過操作邏輯層對外的用戶接口，實現通信。

傳輸層為數據包從一個終端到另一個終端通道的必要信息;基于包交換的互聯技術，定義了包交換的路由和尋址機制；Rapid IO支持8bit/16bit器件ID。因此最多可容納256或65536個器件；與以太網類似，支持廣播，組播，單播；

物理層描述了設備之間接口協議，例如包傳裝置，流量控制，電特性及低級錯誤管理等,包括 1X/4X。

2，Xilnx SRIO IP

SRIO核核帶寬支持x1, x2，x4 。速率支持1.25G 2.5G  3.125G 5G 6.25G。

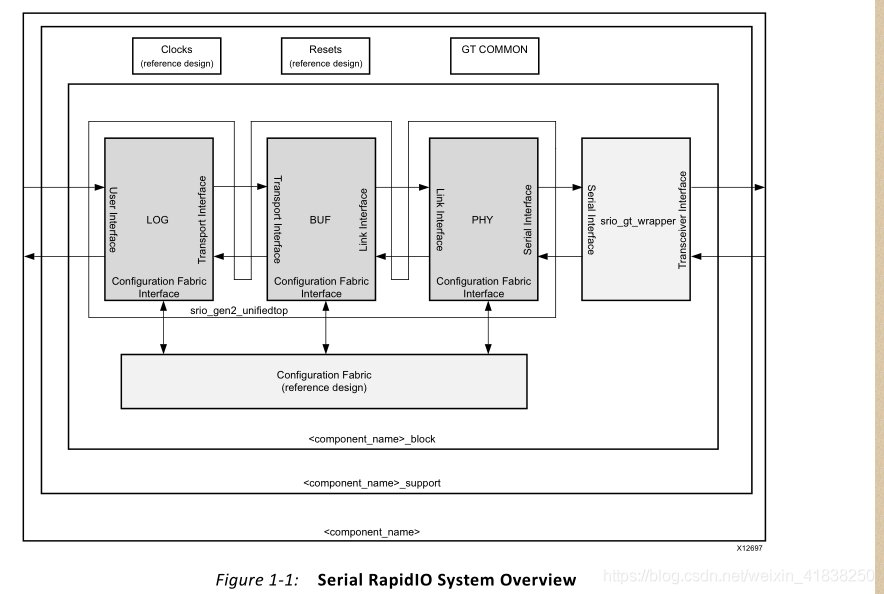

2.1 SRIO系統架構圖如下：

2.2 用戶接口介紹

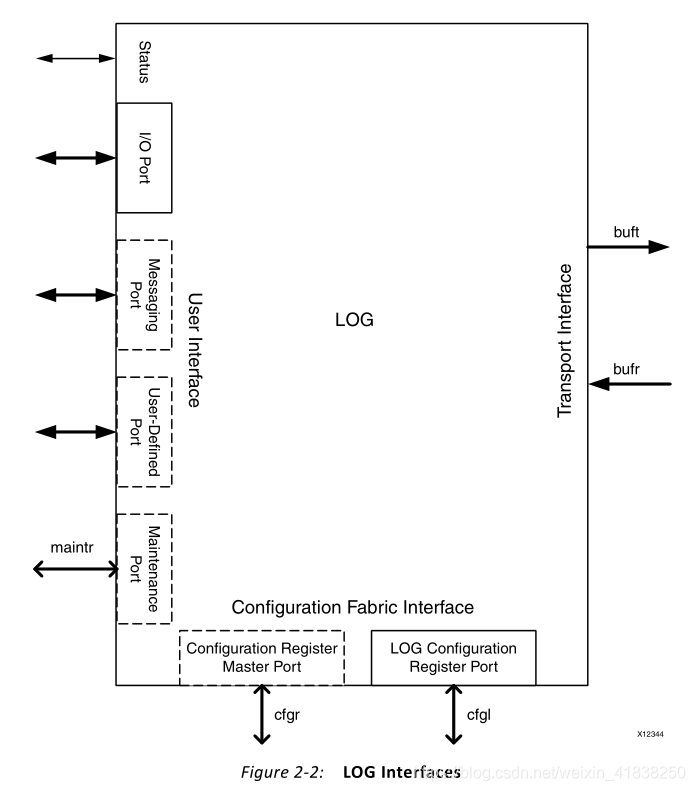

由圖可知邏輯層對外的接口主要有：Use，Configuration Fabric

其中user端口主要包括IO port，Messaging Port，Maintenance Port，User-Defined Port。

其中Configuration端口主要為配置端口，可根據需要進行選擇；

IO port ：包括HELLO format 和SRIO stream；

Messaging Port ：可選；message 可以通過IO prot傳輸；

Maintenance Port：可選；如果配置底層寄存器需要選擇，否則可以不用；

User-Defined Port ：可選；采用SRIO stream format，并擁有2個AXI4-Stream channels;

2.3 hello包解析：

在利用Xilinx的IP進行開發時，為了簡化報文的解析和組包，SRIO Gen2 usesAXI4-Stream，Xilinx推出了一種簡化的報文格式。

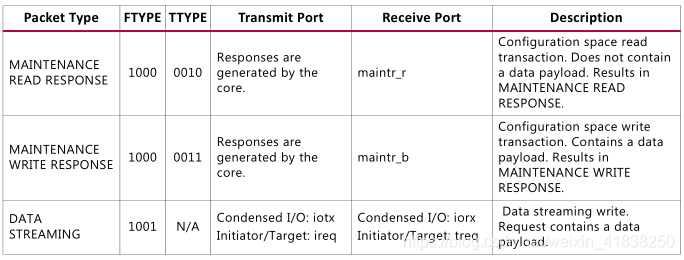

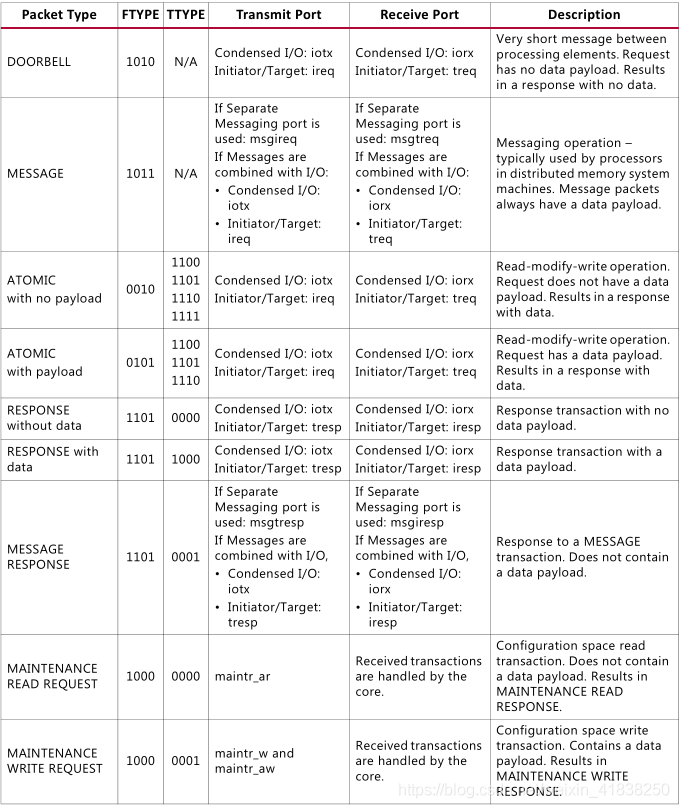

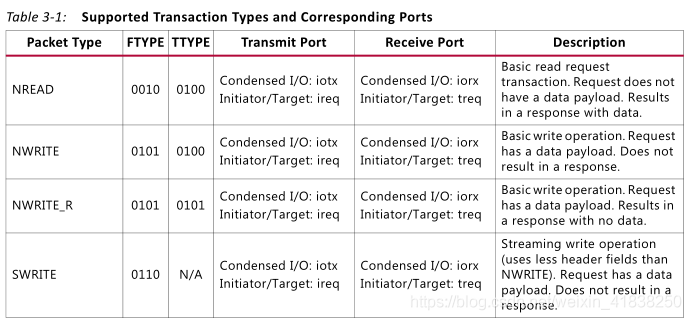

幀類型說明：

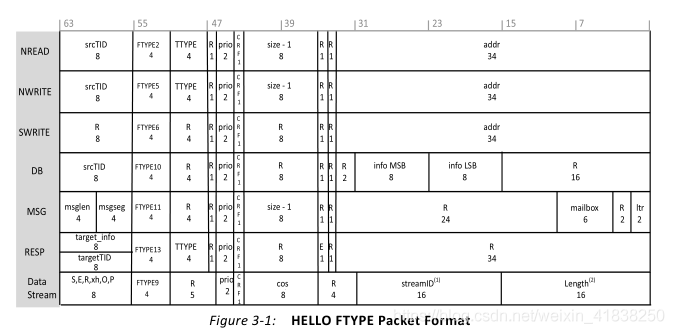

hello報頭：

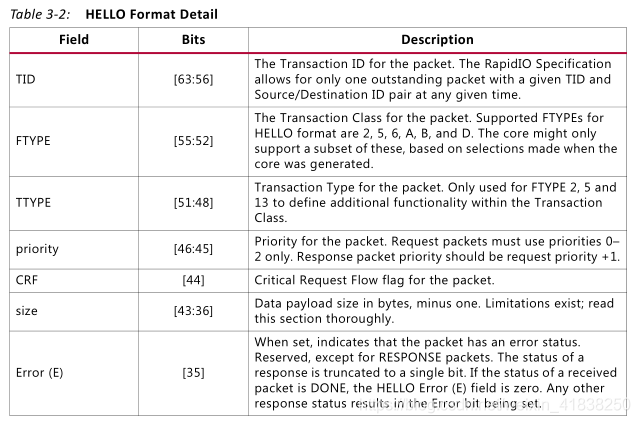

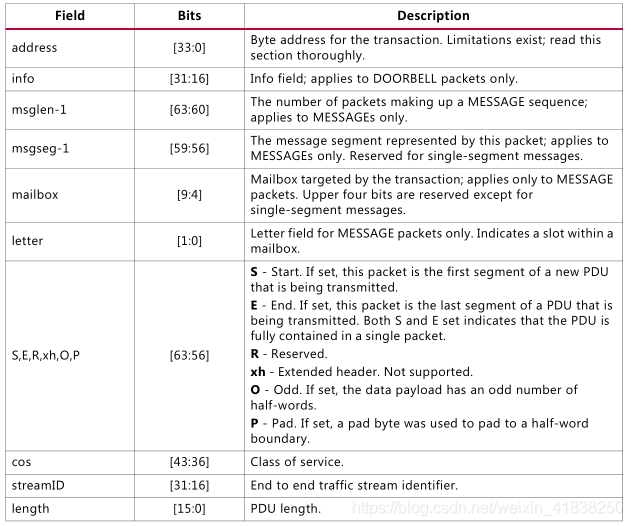

hello頭解析：

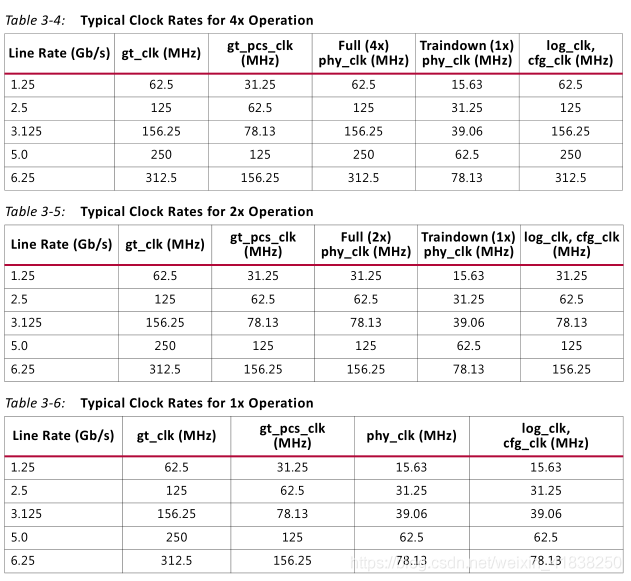

2.4 時鐘關系：

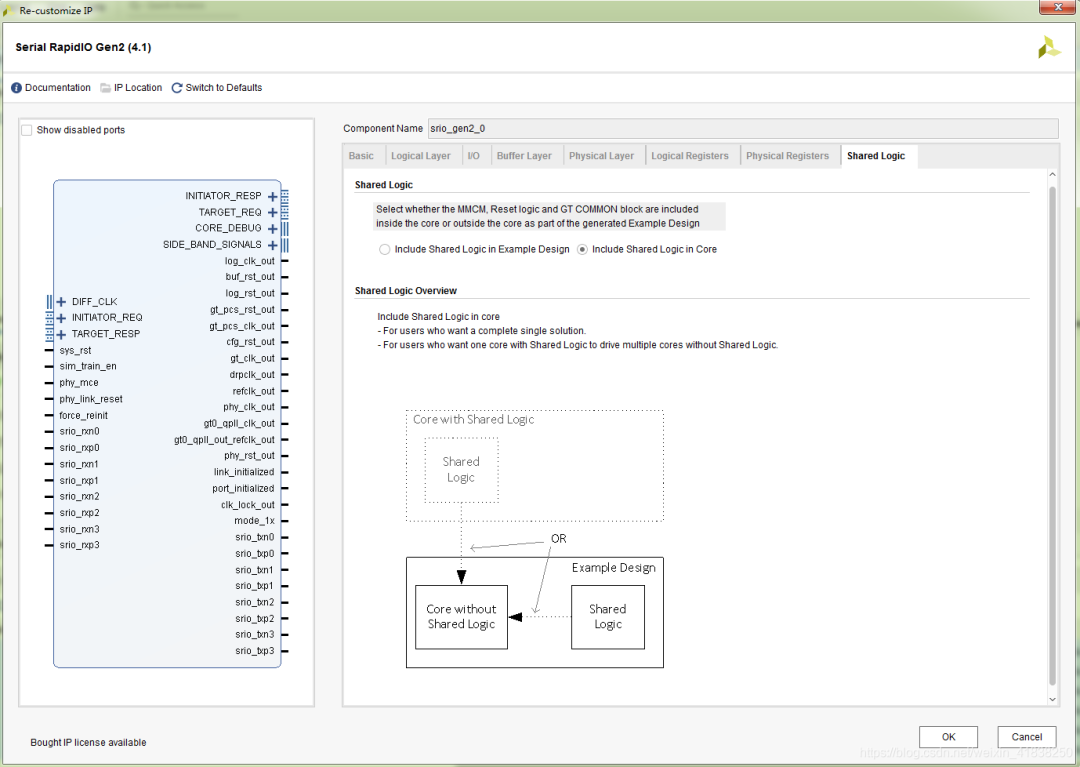

3 IP配置

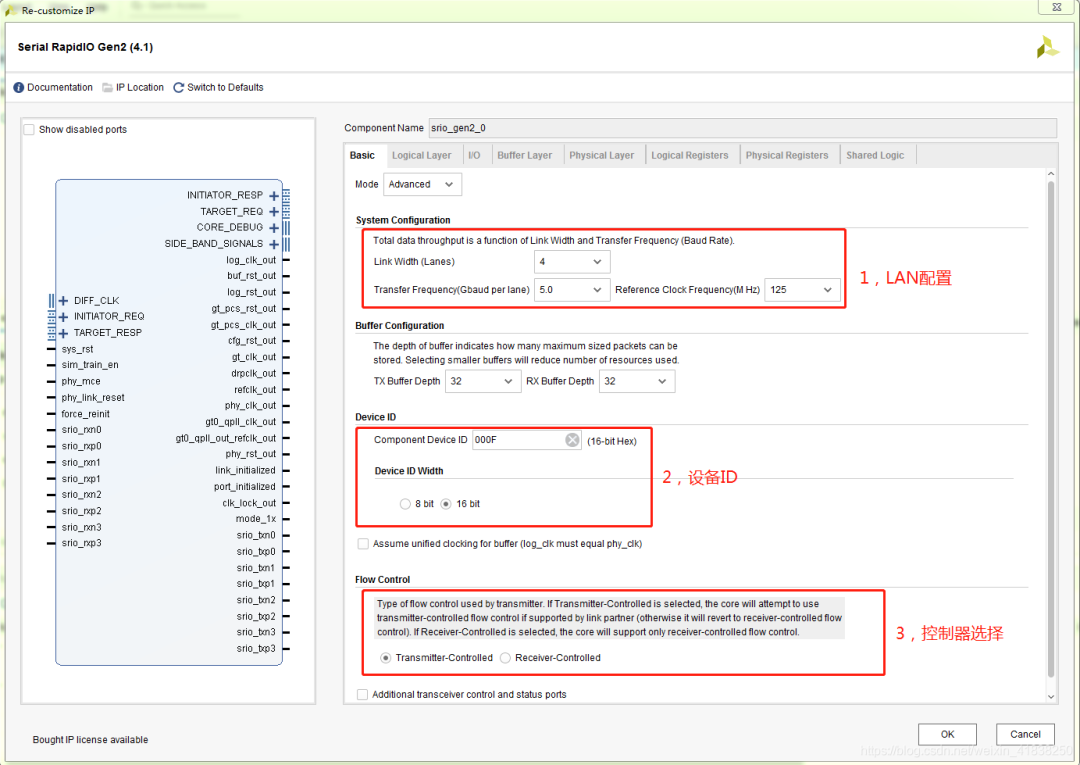

1，LAN配置：4X，5G，參考時鐘選擇125MHZ；

2，設備ID：可選擇8BIT或16BIT；可根據互聯設備選擇；然后配置。

3，數據流控制：發送控制器可發送也可接收，接收控制器只可接收；根據項目需求選擇了發送；

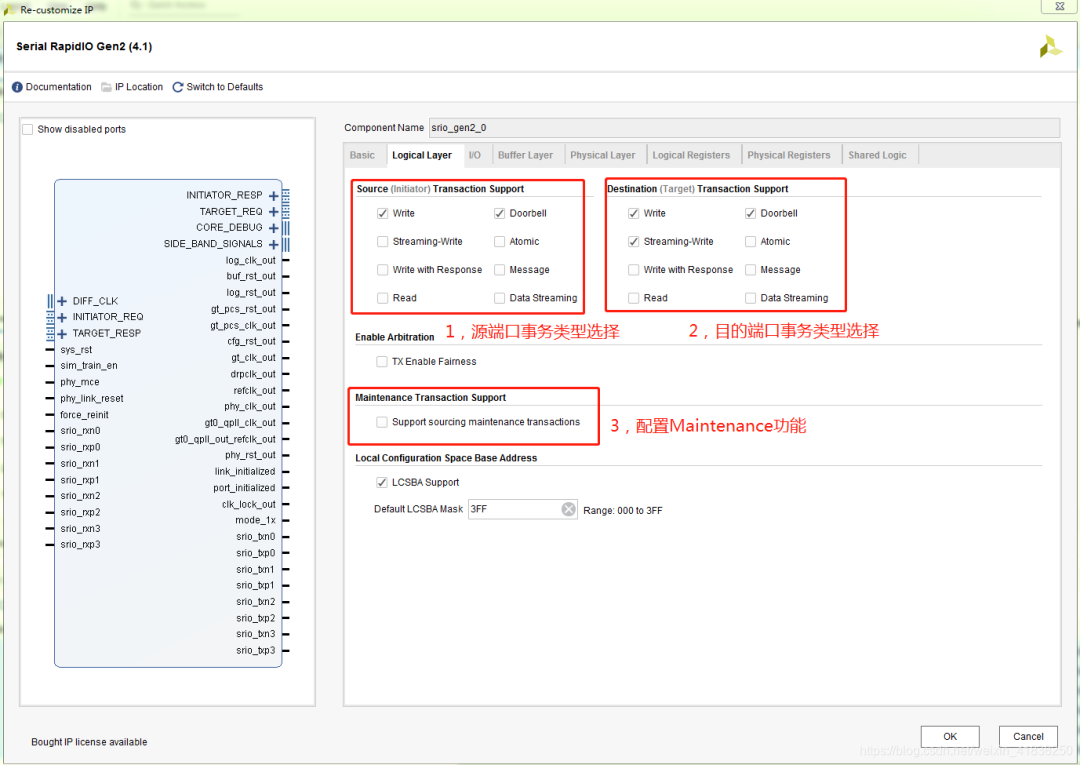

所有事事務類型介紹見2.3所述hello幀解析;

1，源端口：模塊作為源設備，支持事務配置；根據需要選擇了Write和Doorbell兩中類型的hello。即IP模塊支持發送這兩種數據報；

2，目的端口：如過IP作為目標設備，支持事務配置；根據需要選擇了Write和Doorbell，Streaming-Writr三中類型的hello。即IP模塊支持接收這兩種數據報；

3，是否選擇維護功能：配置否；

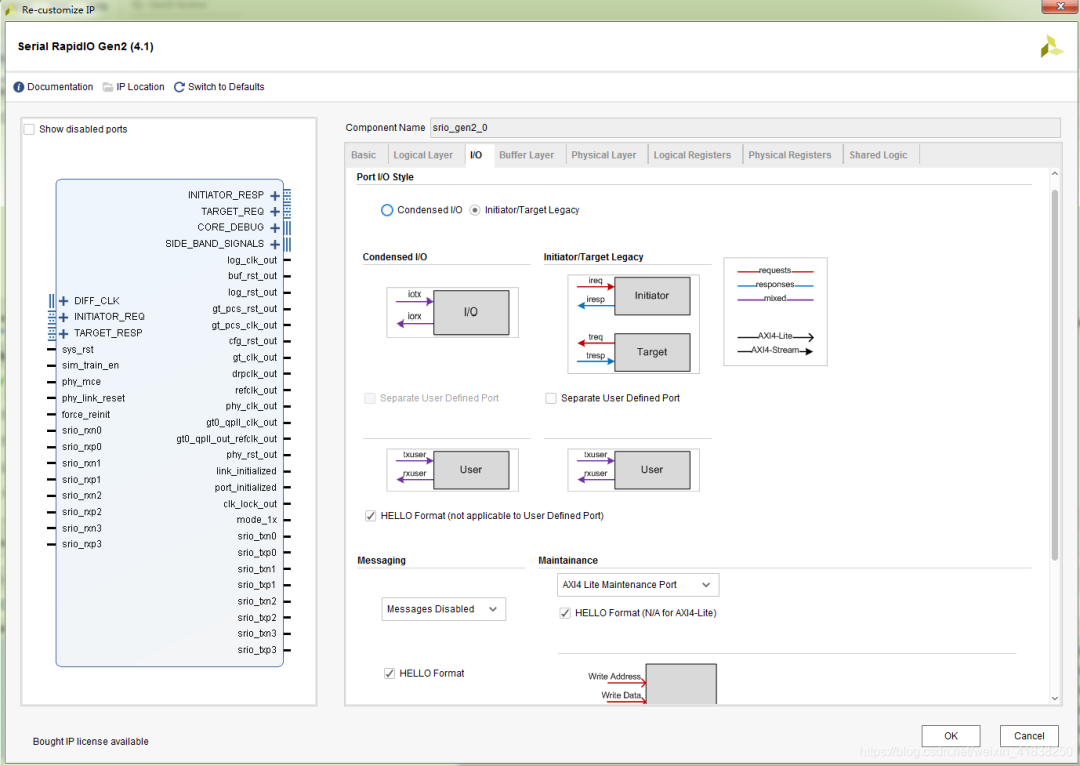

IO port選擇：IO數據端口有兩種，一種condensed IO，一種initiator/target 。

condensed I/O：接收，發送共用一個IO通道；

initiator/target ：發送，接收使用獨立的IO通道；

messaging/ Maintainance 配是否使用hello包的傳輸方式；

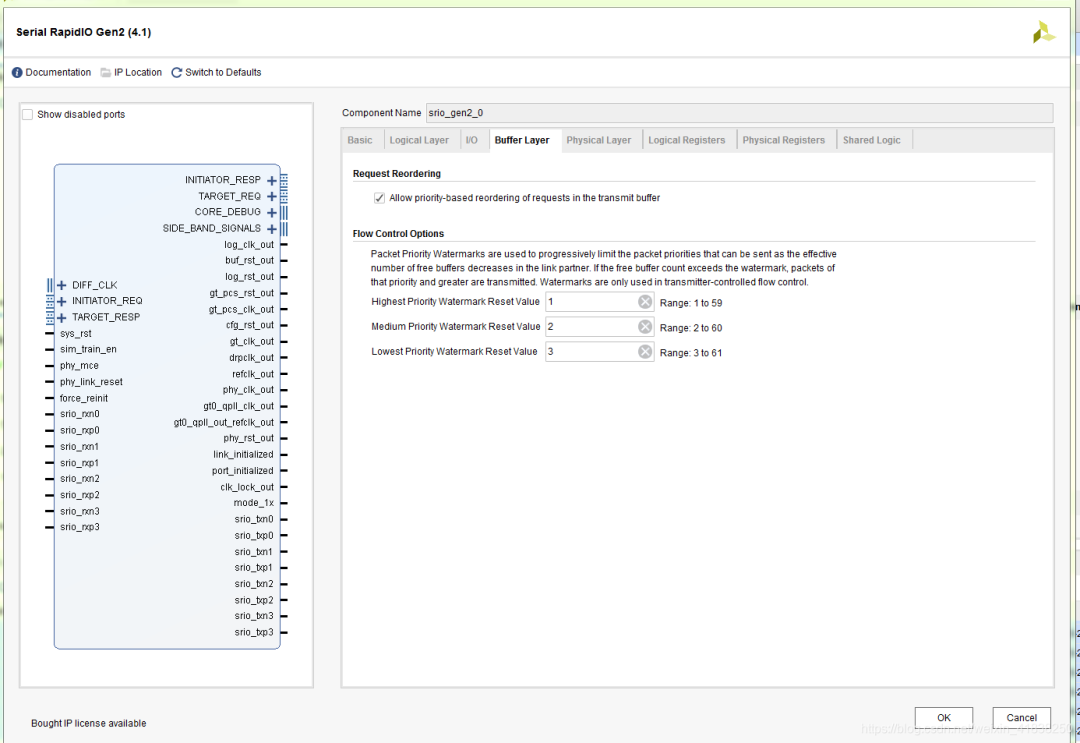

request reordering ：使用該功能，利用IP核自動對數據報發送順序排序。

3，IP例化

 srio_gen2_0 srio_gen2_0 ( .sys_clkp                       (REFCLK_SRIO0_P ), .sys_clkn                       (REFCLK_SRIO0_N ), .sys_rst                        (srio_reset         ),//sys_reset          ),//(1'b0),// .log_clk_out                    (SRIO_CLK ), .phy_clk_out                    (), .gt_clk_out                     (), .gt_pcs_clk_out                 (), .drpclk_out                     (), .refclk_out                     (), .clk_lock_out                   (), .cfg_rst_out                    (), .log_rst_out                    (), .buf_rst_out                    (), .phy_rst_out                    (), .gt_pcs_rst_out                 (), .gt0_qpll_clk_out               (), .gt0_qpll_out_refclk_out        (), .srio_rxn0                      (SRIO_A_RX_N [0]), .srio_rxp0                      (SRIO_A_RX_P [0]), .srio_rxn1                      (SRIO_A_RX_N [1]), .srio_rxp1                      (SRIO_A_RX_P [1]), .srio_rxn2                      (SRIO_A_RX_N [2]), .srio_rxp2                      (SRIO_A_RX_P [2]), .srio_rxn3                      (SRIO_A_RX_N [3]), .srio_rxp3                      (SRIO_A_RX_P [3]), .srio_txn0                      (SRIO_A_TX_N [0]), .srio_txp0                      (SRIO_A_TX_P [0]), .srio_txn1                      (SRIO_A_TX_N [1]), .srio_txp1                      (SRIO_A_TX_P [1]), .srio_txn2                      (SRIO_A_TX_N [2]), .srio_txp2                      (SRIO_A_TX_P [2]), .srio_txn3                      (SRIO_A_TX_N [3]), .srio_txp3                      (SRIO_A_TX_P [3]), //主要端口 .s_axis_ireq_tvalid             (AXIs_Sireq_tvalid ), .s_axis_ireq_tready             (AXIs_Sireq_tready ), .s_axis_ireq_tlast              (AXIs_Sireq_tlast ), .s_axis_ireq_tdata              (AXIs_Sireq_tdata ),//[63:0] .s_axis_ireq_tkeep              (AXIs_Sireq_tkeep ),//[7:0] .s_axis_ireq_tuser              (AXIs_Sireq_tuser ),//[31:0] //未使用 .m_axis_iresp_tvalid            (), .m_axis_iresp_tready            (1'b1), .m_axis_iresp_tlast             (), .m_axis_iresp_tdata             (),//[63:0] .m_axis_iresp_tkeep             (),//[7:0] .m_axis_iresp_tuser             (),//[31:0] //下發命令 .m_axis_treq_tvalid             (AXIs_Streq_tvalid ), .m_axis_treq_tready             (AXIs_Streq_tready ), .m_axis_treq_tlast              (AXIs_Streq_tlast ), .m_axis_treq_tdata              (AXIs_Streq_tdata ),//[63:0] .m_axis_treq_tkeep              (AXIs_Streq_tkeep ),//[7:0] .m_axis_treq_tuser              (AXIs_Streq_tuser ),//[31:0] //未使用 .s_axis_tresp_tvalid            ('b0), .s_axis_tresp_tready            (), .s_axis_tresp_tlast             ('b0), .s_axis_tresp_tdata             ('b0),//[63:0] .s_axis_tresp_tkeep             ('b0),//[7:0] .s_axis_tresp_tuser             ('b0),//[31:0]  //測試信號 .sim_train_en                   ('b0), .force_reinit                   ('b0), .phy_mce                        ('b0), .phy_link_reset                 ('b0), .phy_rcvd_mce                   (), .phy_rcvd_link_reset            (), .phy_debug                      (),//[223:0] .gtrx_disperr_or                (ot_gtrx_disperr_or), .gtrx_notintable_or             (ot_gtrx_notintable_or), .port_error                     (ot_port_error), .port_timeout                   (ot_port_timeout),//[23:0] .srio_host                      (), .port_decode_error              (), .deviceid                       (SRIO_dev_ID ),//[15:0] .idle2_selected                 (), .phy_lcl_master_enable_out      (), .buf_lcl_response_only_out      (), .buf_lcl_tx_flow_control_out    (), .buf_lcl_phy_buf_stat_out       (),//[5:0] .phy_lcl_phy_next_fm_out        (),//[5:0] .phy_lcl_phy_last_ack_out       (),//[5:0] .phy_lcl_phy_rewind_out         (), .phy_lcl_phy_rcvd_buf_stat_out  (),//[5:0] .phy_lcl_maint_only_out         (), .port_initialized               (SRIO_state_port_init ), .link_initialized               (SRIO_state_link_init ), .idle_selected                  (), .mode_1x                        () );
