FPGA實現CAN通信
掃描二維碼
隨時隨地手機看文章
1、CAN物理層和協議層
CAN與串口類似，都是異步通信，利用兩根差分線來進行信號的傳輸。

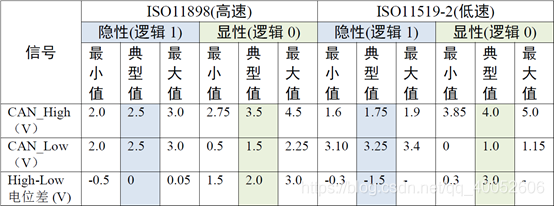

在多節點進行數據傳輸時主要分為遵循ISO11898標準的高速短距離閉環形式和遵循ISO11519標準的低速遠距離開環網絡。這兩種形式主要是在硬件設計時根據實際應用情況加入120歐姆或者2.2千歐姆電阻。

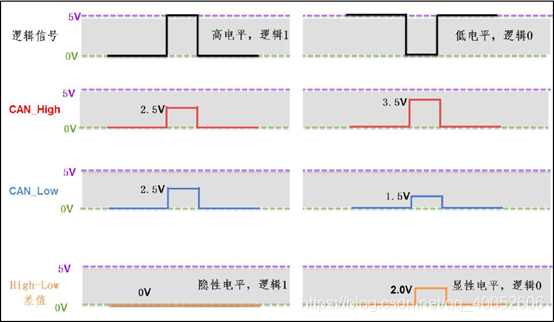

在CAN通信時信號邏輯和平時常用的電平表示不太一樣，根據標準電平表示形式如下圖：
CAN報文類型有5種，分別是數據幀、遙控幀、錯誤幀、過載幀、幀間隔。而我們常用的是數據幀，數據幀分為標準數據幀和擴展數據幀兩種。數據幀結構如下圖：

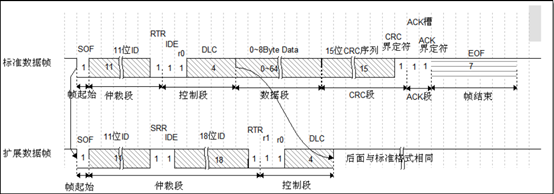

數據幀是以一個下降沿的電平來開始界定開始的。以7個連續隱性電平結束的。數據幀中間包含幀起始、仲裁段、控制段、數據段、CRC段、ACK段和幀結束段。
幀起始SOF段(Start Of Frame)，幀起始信號只有一個數據位，是一個顯性電平，它用于監測數據傳輸?shù)拈_(kāi)始，通過電平跳變沿來進行數據起始位的確定。
仲裁段：內容是數據幀的ID信息，標準幀ID長度是11位，擴展幀為18位。CAN 協議不對掛載在它之上的節點分配優先級和地址，對總線的占有權是由幀的ID決定的，對于重要信息給與一個優先級較高的ID，這樣數據就能及時的發送出去。而ID優先級的仲裁原則是由物理層決定的，總線狀態總是顯性電平掩蓋隱形電平，因此顯性ID優先級較高。
仲裁段還包括（1）RTR 位(Remote Transmission Request Bit)，譯作遠程傳輸請求位，它是用于區分?jǐn)?shù)據幀和遙控幀的，當它為顯性電平時表示數據幀，隱性電平時表示遙控幀。
(2) IDE 位(Identifier Extension Bit)，譯作標識符擴展位，它是用于區分標準格式與擴展格式，當它為顯性電平時表示標準格式，隱性電平時表示擴展格式。
(3) SRR 位(Substitute Remote Request Bit)，只存在于擴展格式，它用于替代標準格式中的
RTR 位。由于擴展幀中的SRR 位為隱性位，RTR 在數據幀為顯性位，所以在兩個ID相同的標準格式報文與擴展格式報文中，標準格式的優先級較高。
控制段：在控制段中的r1 和r0 為保留位，默認設置為顯性位。它最主要的是DLC 段(Data
Length Code)，譯為數據長度碼，它由4 個數據位組成，用于表示本報文中的數據段含有多
少個字節，DLC 段表示的數字為0~8。
數據段：數據段為數據幀的核心內容，它是節點要發送的原始信息，由0~8 個字節組成，MSB先行。
CRC 段：為了保證報文的正確傳輸，CAN 的報文包含了一段15 位的CRC 校驗碼，一旦接收節點算出的CRC 碼跟接收到的CRC 碼不同，則它會向發送節點反饋出錯信息，利用錯誤幀請求它重新發送。CRC 部分的計算一般由CAN 控制器硬件完成，出錯時的處理則由軟件控制最大重發數。
ACK 段：ACK 段包括一個ACK 槽位，和ACK 界定符位。類似I2C 總線，在ACK 槽位中，發送節點發送的是隱性位，而接收節點則在這一位中發送顯性位以示應答。在ACK 槽和幀結束之間由ACK 界定符間隔開。
幀結束EOF 段(End Of Frame)，幀結束段由發送節點發送的7 個隱性位表示結束。
2、傳輸?shù)牟ㄌ芈?/span>

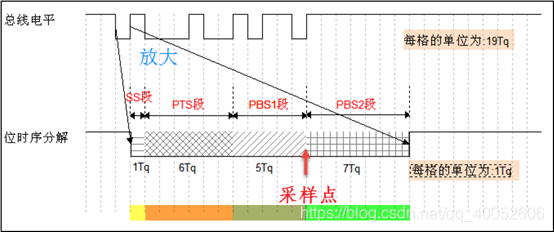

CAN由于是異步通信，通信波特率與串口波特率定義類似，波特率的定義有每個子的長度來確定的。CAN的通信距離與波特率存在負相關關系，波特率越高，傳輸距離越短。CAN通信波特率與傳輸距離關系如下圖：
3、FPGA實現思路
在進行FPGA實現時主要是實現一個完備的狀態轉移狀態機。在設計狀態機時需要對最復雜的包格式進行設計。通過對控制段進行判斷來跳轉到不同類型幀格式的狀態，根據數據長度來完成對數據的接收和發送。由于FPGA實現完備的CAN收發驅動并不是所有項目所必須的，因此根據不同項目來進行特定包數據的收發。

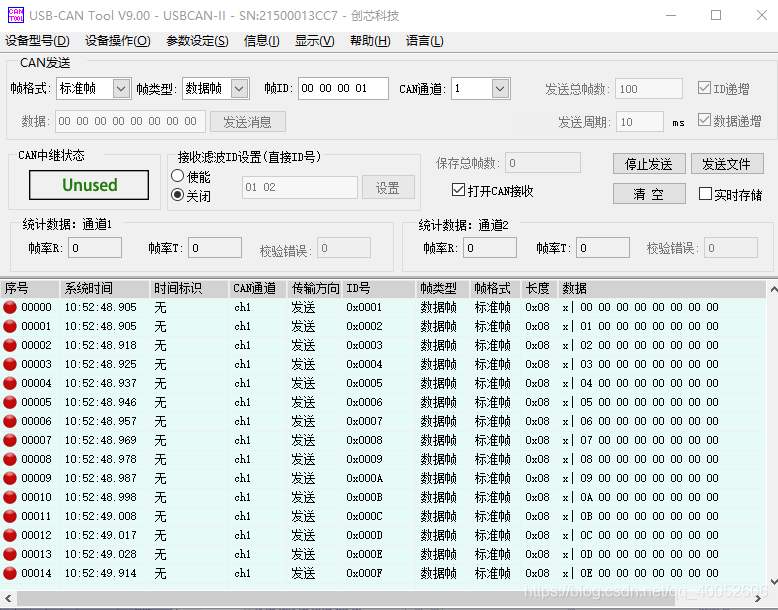

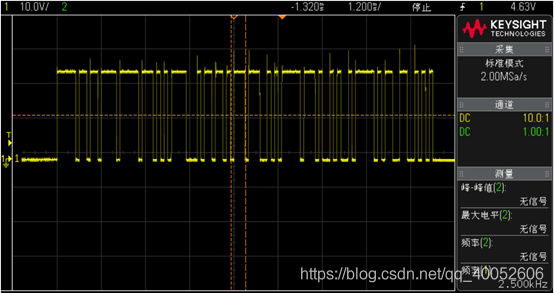

通過上面描述對CAN數據格式有了一個基本上認識，下面是通過示波器抓取CAN標準數據幀波形，示波器正連接CANH端，示波器負極連接CANL端。波特率是10Kbps，有效數據長度8字節。

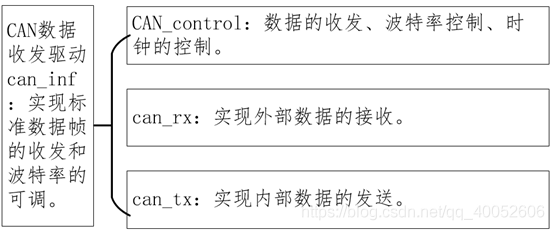

CAN數據收發架構設計如下圖：
4、FPGA實現代碼
在實現波特率可調的數據收發控制時需要注意的是每個波特?cái)?shù)據的采樣點。CAN數據采樣時序如下圖所示，一般采樣點都是在數據穩當?shù)闹虚g點位置，因此在設計FPGA中CAN模塊的時鐘頻率應當是數據波特率的20倍。
在以10Kbps采樣率位例，CAN收發模塊時鐘設計如下：
//
//數據速率位10Kbps，一個數據位時間為10us.數據采集在5us時刻。
CAN波特率設置
reg[7:0]can_div;//500倍分頻，一個數據位分為20份
regcan_clk;
always @(posedge clk_100m or negedge rst_n )begin
if(rst_n==1'b0) begin
can_div<= 'b0;
end else if (can_div==249) begin
can_div<= 'b0;
endelse begin
can_div<= can_div + 1'b1;
end
end
always @(posedge clk_100m or negedge rst_n )begin
if(rst_n==1'b0) begin
can_clk<= 'b0;
end else if (can_div==249) begin
can_clk<= can_clk + 1'b1;
end
end
//時鐘經過BUFG緩沖
wirecan_clk_o;
BUFG can_clk_obuf (.I(can_clk), .O(can_clk_o));
數據的收發需要根據實際的項目情況進行組包控制，這里就不進行細致描述了。
CAN實現數據的收發兩個過程中對應FPGA來說由于接收相對復雜，就以接收模塊進行描述。

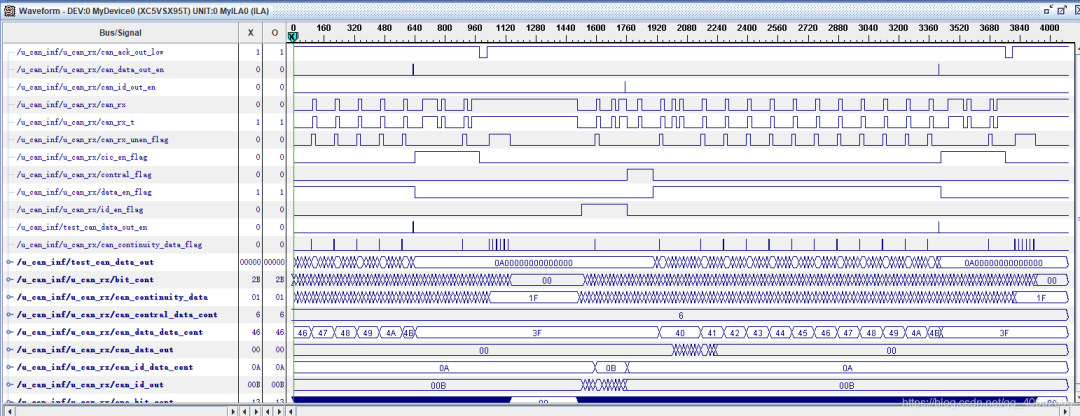

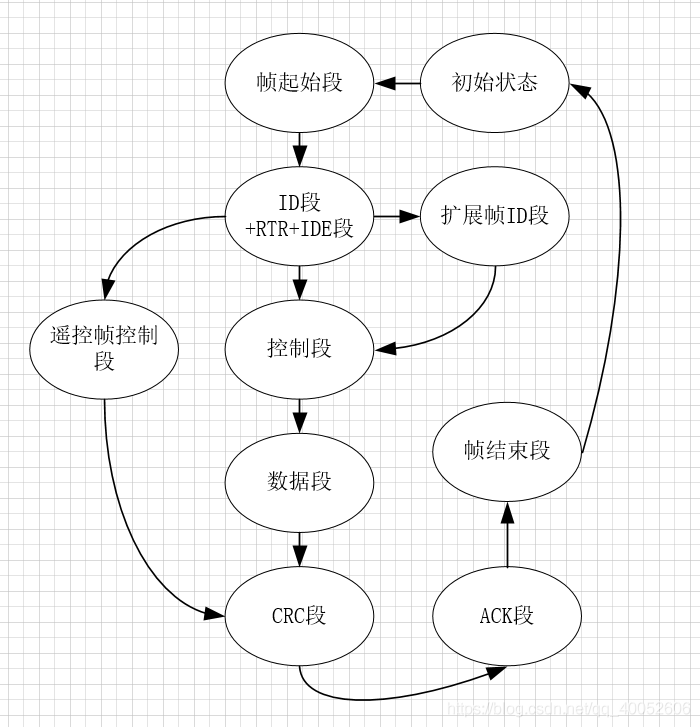

數據的接收過程就按照一般的狀態機進行設計就行，需要注意的是不同類型幀的跳轉是在控制段進行了，因此在控制段會發生狀態的跳轉。CAN接收狀態的狀態機實現如下圖：
這個狀態機的實現并不復雜，主要是對幀類型進行判斷。然后根據數據長度把數據解析出來。下面是實現CAN數據接收代碼：
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date:
// Design Name:
// Module Name: can_rx
// Project Name:
// Target Devices:
// Tool versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module can_rx(
input wire can_clk ,
input wire rst_n ,
inputwirecan_rx,
outputregcan_ack_out_low,
outputregcan_id_out_en,
outputreg[10:0]can_id_out,
outputregcan_data_out_en,
outputreg[63:0]can_data_out
);
reg[8:0]state;
regcan_rx_t;
regerror_state;
reg[9:0]error_data;
reg[4:0]one_bit_cont;
reg[10:0]can_id;
reg[6:0]bit_cont;
regid_en_flag;
regcontral_flag;
regdata_en_flag;
regcic_en_flag;
regcan_rx_en_flag;
regcan_rx_unen_flag;
reg[4:0]can_continuity_data;
regcan_continuity_data_flag;
reg[4:0]can_id_data_cont;
reg[3:0]can_contral_data_cont;
reg[6:0]can_data_data_cont;
reg[4:0]can_cic_data_cont;
always @(posedge can_clk or negedge rst_n )begin
if(rst_n==1'b0) begin
can_rx_t<= 'b0;
end else begin
can_rx_t<= can_rx;
end
end
parameterstate_idle = 9'b000000000;//狀態機初始化
parameterstate_start = 9'b000000001;//監測到開始標志
parameterstate_sof = 9'b000000010; //開始幀頭第一位SOF
parameterstate_id = 9'b000000100; //包ID
parameterstate_control = 9'b000001000; //標準幀控制段
parameterstate_data = 9'b000010000; //數據段
parameterstate_crc = 9'b000100000; //CRC段
parameterstate_ack = 9'b001000000; //ACK段
parameterstate_eof = 9'b010000000; //幀結束段
parameterstate_end = 9'b100000000; //狀態機結束狀態
parameterbit_flag_no = 5'b10011;
always @(posedge can_clk or negedge rst_n )begin
if(rst_n==1'b0) begin
state<= 'b0;
one_bit_cont<= 'b0;
bit_cont<= 'b0;
id_en_flag<= 'b0;
contral_flag<= 'b0;
data_en_flag <= 'b0;
cic_en_flag<= 'b0;
can_rx_en_flag <= 'b0;
can_ack_out_low<= 'b1;
end else case(state)
state_idle:begin if ((can_rx_t==1'b1)&&(can_rx==1'b0))begin
state<= state_sof;
one_bit_cont<= 'b0;
can_rx_en_flag <= 'b1;
end else begin
state<= state_idle;
one_bit_cont<= 'b0;
bit_cont<= 'b0;
id_en_flag<= 'b0;
contral_flag <= 'b0;
data_en_flag<= 'b0;
cic_en_flag <= 'b0;
can_rx_en_flag <= 'b0;
can_ack_out_low<= 'b1;
end
end
state_sof:begin if ((one_bit_cont==bit_flag_no)&&(can_rx==1'b0))begin
state<= state_id;
id_en_flag<= 'b1;
one_bit_cont<= 'b0;
end else if ((one_bit_cont
state<= state_sof;
one_bit_cont<= one_bit_cont + 1'b1;
end
end
state_id:begin if ((one_bit_cont==bit_flag_no)&&(bit_cont==can_id_data_cont))begin
state<= state_control;
id_en_flag<= 'b0;
contral_flag<= 'b1;
one_bit_cont<= 'b0;
bit_cont<= 'b0;
end else if ((one_bit_cont==bit_flag_no)&&(bit_cont
state<= state_id;
one_bit_cont<= 'b0;
bit_cont<= bit_cont + 1'b1;
end else if (one_bit_cont
state<= state_id;
one_bit_cont<= one_bit_cont + 1'b1;
end else begin
state<= state_idle;
end
end
state_control:begin if ((one_bit_cont==bit_flag_no)&&(bit_cont==can_contral_data_cont))begin
state<= state_data;
contral_flag<= 'b0;
one_bit_cont<= 'b0;
bit_cont<= 'b0;
data_en_flag <= 'b1;
end else if ((one_bit_cont==bit_flag_no)&&(bit_cont
state<= state_control;
one_bit_cont<= 'b0;
bit_cont<= bit_cont + 1'b1;
end else if (one_bit_cont
state<= state_control;
one_bit_cont<= one_bit_cont + 1'b1;
end else begin
state<= state_idle;
end
end
state_data:begin if ((one_bit_cont==bit_flag_no)&&(bit_cont==can_data_data_cont))begin
state<= state_crc;
one_bit_cont<= 'b0;
bit_cont<= 'b0;
data_en_flag <= 'b0;
cic_en_flag<= 'b1;
end else if ((one_bit_cont==bit_flag_no)&&(bit_cont
state<= state_data;
one_bit_cont<= 'b0;
bit_cont<= bit_cont + 1'b1;
end else if (one_bit_cont
state<= state_data;
one_bit_cont<= one_bit_cont + 1'b1;
end else begin
state<= state_idle;
end
end
state_crc:begin if ((one_bit_cont==bit_flag_no)&&(bit_cont==can_cic_data_cont))begin
state<= state_ack;
can_ack_out_low<= 'b0;
one_bit_cont<= 'b0;
bit_cont<= 'b0;
cic_en_flag<= 'b0;
end else if ((one_bit_cont==bit_flag_no)&&(bit_cont
state<= state_crc;
one_bit_cont<= 'b0;
bit_cont<= bit_cont + 1'b1;
end else if (one_bit_cont
state<= state_crc;
one_bit_cont<= one_bit_cont + 1'b1;
end else begin
state<= state_idle;
end
end
state_ack:begin if ((one_bit_cont==bit_flag_no)&&(bit_cont==1))begin
state<= state_eof;
can_ack_out_low<= 'b1;
one_bit_cont<= 'b0;
bit_cont<= 'b0;
end else if ((one_bit_cont==bit_flag_no)&&(bit_cont<1)) begin
state<= state_ack;
one_bit_cont<= 'b0;
bit_cont<= bit_cont + 1'b1;
end else if (one_bit_cont
state<= state_ack;
one_bit_cont<= one_bit_cont + 1'b1;
end else begin
state<= state_idle;
end
end
state_eof:begin if ((one_bit_cont==bit_flag_no)&&(bit_cont==5))begin
state<= state_end;
one_bit_cont<= 'b0;
bit_cont<= 'b0;
end else if ((one_bit_cont==bit_flag_no)&&(bit_cont<5)) begin
state<= state_eof;
one_bit_cont<= 'b0;
bit_cont<= bit_cont + 1'b1;
end else if (one_bit_cont
state<= state_eof;
one_bit_cont<= one_bit_cont + 1'b1;
end else begin
state<= state_idle;
end
end
state_end:begin
state<= state_idle;
one_bit_cont<= 'b0;
bit_cont<= 'b0;
id_en_flag<= 'b0;
contral_flag <= 'b0;
data_en_flag<= 'b0;
cic_en_flag <= 'b0;
can_rx_en_flag <= 'b0;
can_ack_out_low<= 'b1;
end
default:begin
state<= state_idle;
one_bit_cont<= 'b0;
bit_cont<= 'b0;
id_en_flag<= 'b0;
contral_flag <= 'b0;
data_en_flag<= 'b0;
cic_en_flag <= 'b0;
can_rx_en_flag <= 'b0;
can_ack_out_low<= 'b1;
end
endcase
end
//always @(posedge can_clk or negedge rst_n )begin
//if(rst_n==1'b0) begin
//error_data<= 'b0;
//end else if (can_rx_en_flag==1) begin
//error_data<= {error_data[9:0],can_rx};
//endelse if (one_bit_cont==11) begin
//can_rx_unen_flag<= 1'b0;
//end else if (can_rx_en_flag==0)
//can_rx_unen_flag<= 'b0;
//end
always @(posedge can_clk or negedge rst_n )begin
if(rst_n==1'b0) begin
can_continuity_data<= 5'b11111;
can_continuity_data_flag<= 'b0;
end else if ((one_bit_cont==9)&&(can_rx_en_flag==1)) begin
can_continuity_data<= {can_continuity_data[3:0],can_rx};
can_continuity_data_flag<= 'b0;
endelse if (((can_continuity_data==0)||(can_continuity_data==5'b11111))&&(one_bit_cont==10)&&(cic_en_flag==0)) begin
can_continuity_data_flag<= 'b1;
end else if (((can_continuity_data==0)||(can_continuity_data==5'b11111))&&(one_bit_cont==10)&&(cic_en_flag==1)&&(bit_cont<14)) begin
can_continuity_data_flag<= 'b1;
end else if (can_rx_en_flag==0) begin
can_continuity_data<= 5'b11111;
can_continuity_data_flag<= 'b0;
end else begin
can_continuity_data_flag<= 'b0;
end
end
always @(posedge can_clk or negedge rst_n )begin
if(rst_n==1'b0) begin
can_rx_unen_flag<= 'b0;
end else if ((can_rx_en_flag==1)&&(can_continuity_data_flag==1)&&(cic_en_flag==0)) begin
can_rx_unen_flag<= 1'b1;
end else if ((can_rx_en_flag==1)&&(can_continuity_data_flag==1)&&(cic_en_flag==1)&&(bit_cont<14)) begin
can_rx_unen_flag<= 1'b1;
end else if (one_bit_cont==11) begin
can_rx_unen_flag<= 1'b0;
end else if (can_rx_en_flag==0)
can_rx_unen_flag<= 'b0;
end
always @(posedge can_clk or negedge rst_n )begin
if(rst_n==1'b0) begin
can_id_data_cont<= 'd10;
end else if ((id_en_flag==1)&&(can_continuity_data_flag==1)) begin
can_id_data_cont<= can_id_data_cont+ 1'b1;
endelse if (id_en_flag==0)
can_id_data_cont<= 'd10;
end
always @(posedge can_clk or negedge rst_n )begin
if(rst_n==1'b0) begin
can_contral_data_cont<= 'd6;
end else if ((contral_flag==1)&&(can_continuity_data_flag==1)) begin
can_contral_data_cont<= can_contral_data_cont+ 1'b1;
endelse if (contral_flag==0)
can_contral_data_cont<= 'd6;
end
always @(posedge can_clk or negedge rst_n )begin
if(rst_n==1'b0) begin
can_data_data_cont<= 'd63;
end else if ((data_en_flag==1)&&(can_continuity_data_flag==1)) begin
can_data_data_cont<= can_data_data_cont+ 1'b1;
endelse if (data_en_flag==0)
can_data_data_cont<= 'd63;
end
always @(posedge can_clk or negedge rst_n )begin
if(rst_n==1'b0) begin
can_cic_data_cont<= 'd15;
end else if ((cic_en_flag==1)&&(can_continuity_data_flag==1)) begin
can_cic_data_cont<= can_cic_data_cont+ 1'b1;
end else if (cic_en_flag==0)
can_cic_data_cont<= 'd15;
end
///
always @(posedge can_clk or negedge rst_n )begin
if(rst_n==1'b0) begin
can_id_out<= 'b0;
end else if ((one_bit_cont==9)&&(id_en_flag==1)&&(can_rx_unen_flag==0)) begin
can_id_out<= {can_id_out[9:0],can_rx};
end
end
always @(posedge can_clk or negedge rst_n )begin
if(rst_n==1'b0) begin
can_id_out_en<= 'b0;
end else if ((one_bit_cont==9)&&(bit_cont==can_id_data_cont)&&(id_en_flag==1)) begin
can_id_out_en<= 1'b1;
endelse
can_id_out_en<= 'b0;
end
always @(posedge can_clk or negedge rst_n )begin
if(rst_n==1'b0) begin
can_data_out<= 'b0;
end else if ((one_bit_cont==9)&&(data_en_flag==1)&&(can_rx_unen_flag==0)) begin
can_data_out<= {can_data_out[62:0],can_rx};
end
end
always @(posedge can_clk or negedge rst_n )begin
if(rst_n==1'b0) begin
can_data_out_en<= 'b0;
end else if ((bit_cont==can_data_data_cont)&&(one_bit_cont==9)&&(data_en_flag==1)) begin
can_data_out_en<= 1'b1;
endelse
can_data_out_en<= 'b0;
end
/
endmodule
在完成上述代碼編寫后通過CAN收發器發送數據然后利用chipscop進行數據的抓取。
數據發送如下圖所示：
對上述代碼測試時抓取到數據波形如下圖：
從圖中可以看出接收了一包完整的標準數據幀。在通過CAN調試工具進行數據的發送測試時：CAN調試工具每秒發送60包，測試了一個小時，沒有出現接收數據錯誤。
然而在實現CAN通信時在滿足一般的代碼編寫的情況下有兩點需要特別的注意：
1、CAN2.0的協議規定，連續5個顯性/隱性電平后，要填充一位隱性/顯性電平。
2、在can協議中將CAN_H和CAN_L的差值為高電平時定義為顯性，邏輯上表示為0，為低電平時定義為隱形，邏輯上表示為1。
下載文檔
