背景說明
當設計中模塊較多時,可能會出現增加一些邏輯,或者增加一個模塊后,先前正常的模塊工作出現錯誤的情況,當注釋掉增加的邏輯或模塊時,先前的模塊又恢復正常,這很有可能是增加邏輯前后軟件布局布線不一樣導致的。
最近遇到一個情況是,在調試過程中添加了probe and source IP核去觀察一個新寫的模塊的輸出數據,全編譯后,用ISSP觀察數據是正常的,于是注釋掉probe and source IP核,再全編譯,然后固化到器件中,結果測試時發現輸出數據不對,反復驗證了多次,發現情況都是這樣。后來發現是增加和去除該IP核前后,軟件的布局布線不一樣的原因?qū)е碌摹?
解決方法

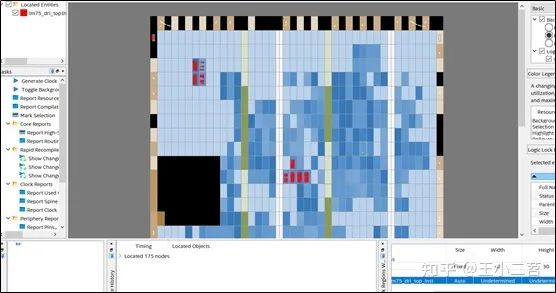

添加probe and source IP核后,模塊的布局布線位置如下(chip planner中查看):
紅色區域?yàn)閜robe and source IP核的布局位置,紫色區域?yàn)閘m75模塊布局位置。

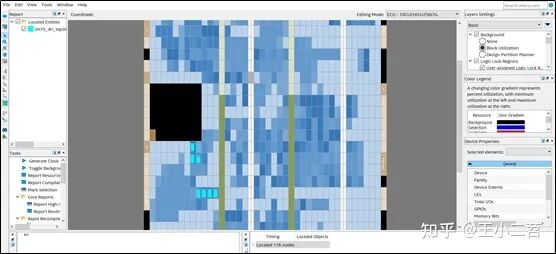

注釋掉probe and source IP核后,再查看布局情況:
可以看到,lm75模塊的位置發生了變化,為了使lm75模塊工作正常,現在退回到有probe and source IP核的情況,給lm75創建邏輯鎖定(logic lock),
由于lm75模塊的布局是分散的,我們讓軟件自己來規劃區域鎖定

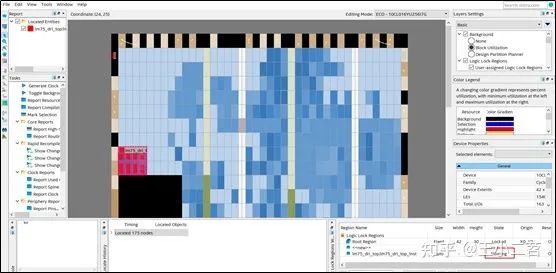

全編譯,查看布局情況
可以看到quartus軟件幫我們創建了一個邏輯鎖定區域,這個區域的state是floating模式,說明該區域是可以浮動,如果不想后續布局布線時該區域移動,則可以修改為fixed模式,如下:
下載程序調試后,功能正常,注釋掉probe and source IP核后,lm75布局沒有變化,下載程序調試后,功能正常,其他模塊的功能經測試后也是正常的,說明邏輯鎖定是有效果的。但是這里并不能保證對其他模塊的邏輯布局的影響,以及對整體性能的影響,只能說在現階段可以解決筆者遇到的問題,故記錄一下。
