ZYNQ的優勢在于通過高效的接口總線組成了ARM+FPGA的架構。我認為兩者是互為底層的，當進行算法驗證時，ARM端現有的硬件控制器和庫函數可以很方便地連接外設，而不像FPGA設計那樣完全寫出接口時序和控制狀態機。這樣ARM會被PL端抽象成“接口資源”；當進行多任務處理時，各個PL端IP核又作為ARM的底層被調用，此時CPU僅作為“決策者”，為各個IP核分配任務；當實現復雜算法時，底層算法結構規整可并行，數據量大，實時性要求高，而上層算法則完全相反，并且控制流程復雜，靈活性高。因此PL實現底層算法后將運算結果交給PS端軟件后續處理是非常高效的。

因此PS與PL端數據交互是至關重要的，在傳輸數據量小的控制 配置初始化等應用場合下無疑會選擇簡單的AXI-Lite總線，以下對總線接口 自定義IP操作及使用注意事項加以說明。打開Vivado新建工程，選擇主菜單欄Tools選項下的Create and package new IP...

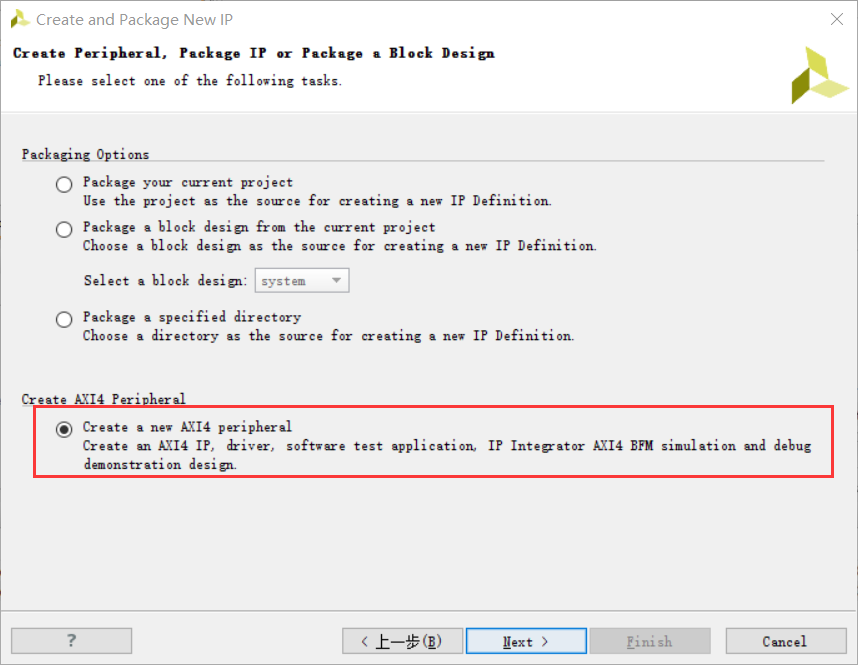

選擇創建新的AXI4外設可以自動生成總線接口邏輯

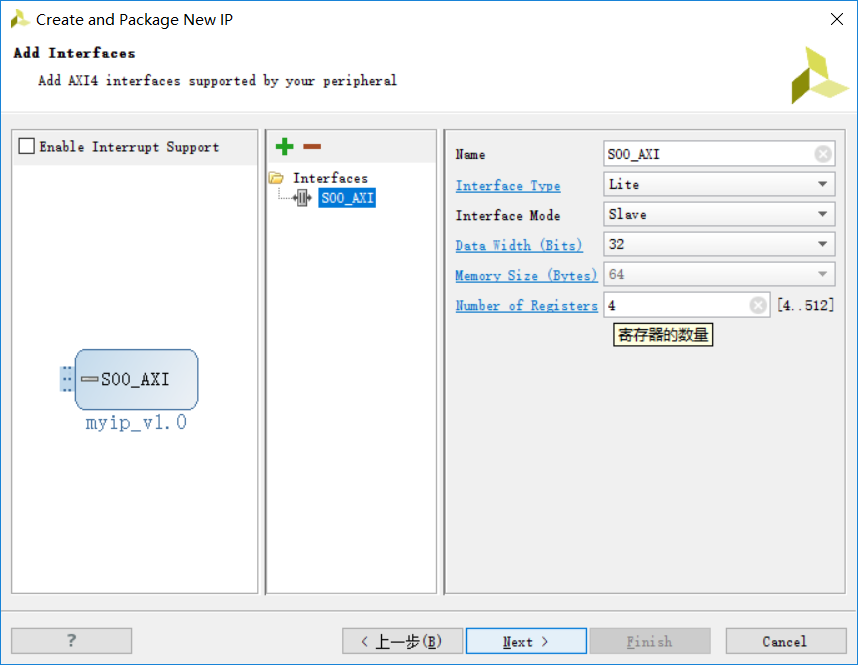

采用AXI-Lite總線的Slave模式，只有寄存器數量是可修改的。注意數據位寬固定32bit，計算機中數據以字節（8bit）為單位存儲，因此各個寄存器地址的偏移量為4.這一點在寫軟件時會有所體現。

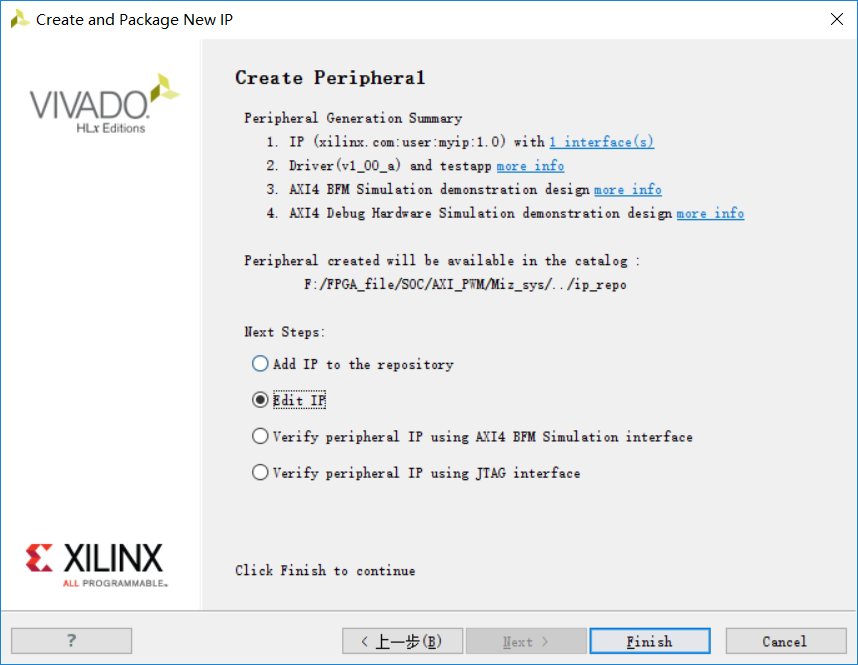

選擇編輯IP，打開的工程由頂層Wrapper和AXI-Lite總線接口邏輯組成。關閉自動彈出的IP封裝向?qū)?，?dāng)添加好用戶自定義邏輯后再重新封裝，否則封裝的僅僅是軟件生成的接口邏輯。接口比較多，分為寫通道和通道，而每個通道基本邏輯又由地址通道和數據通道組成。除了以上四個通道外，寫通道包含應答通道以返回CPU確認信息。每個接口以S_AXI_開頭，之后AW代表地址寫，W代表數據寫，AR代表地址讀，R代表數據讀，B代表響應。關于AXI總線的基本特性在之前的博文中已有闡述，無非就是READY和VLD信號的“握手”。因此這五個核心信號包括VALID DATA和READY。

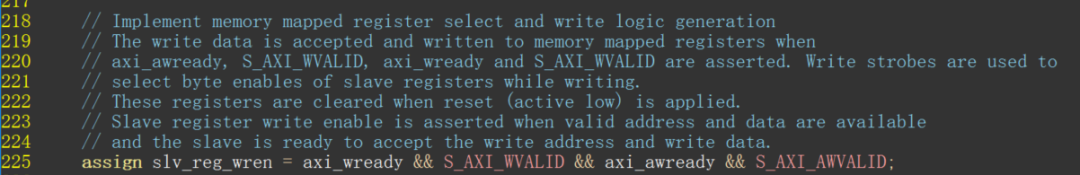

從上述代碼可以看出，只有在寫地址通道和寫數據通道均握手成功時才能有效寫入寄存器。

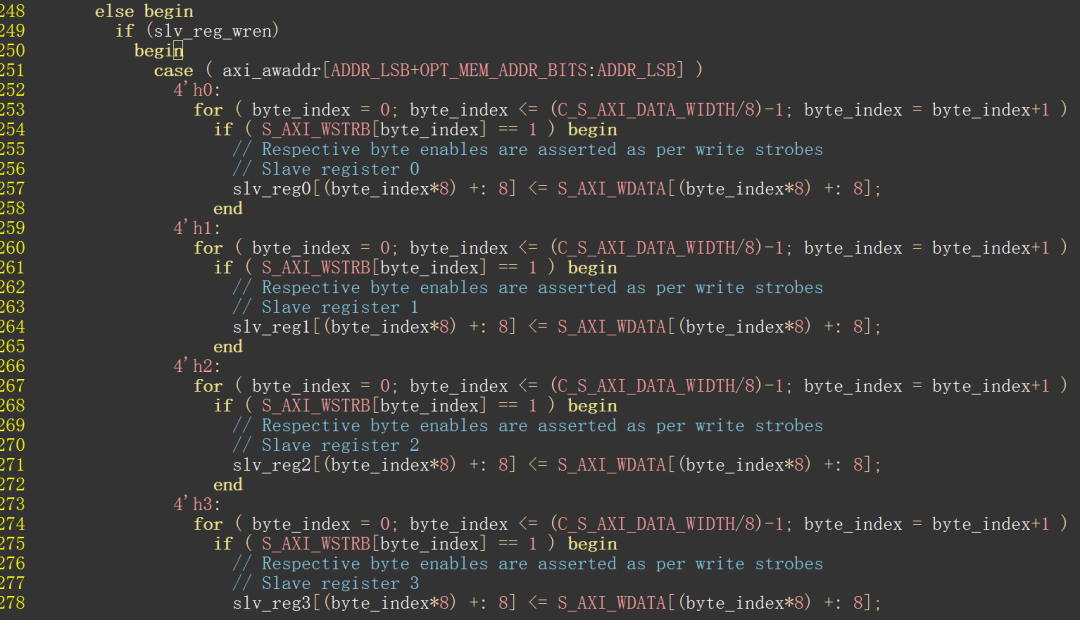

根據參數聲明和寄存器選擇與寫操作邏輯可知，是根據地址[5:2]這四位來判斷寫入哪一個寄存器。如：

地址0，即6'b0000_00

地址4，即6'b0001_00

地址8，即6'b0010_00

地址12，即6'b0011_00

因此[5:2]部分依次是0 1 2 3，從而驗證了之前地址偏移量是4的觀點。這里的slv_regx信號就是我們需要送入自定義邏輯的控制信號了。

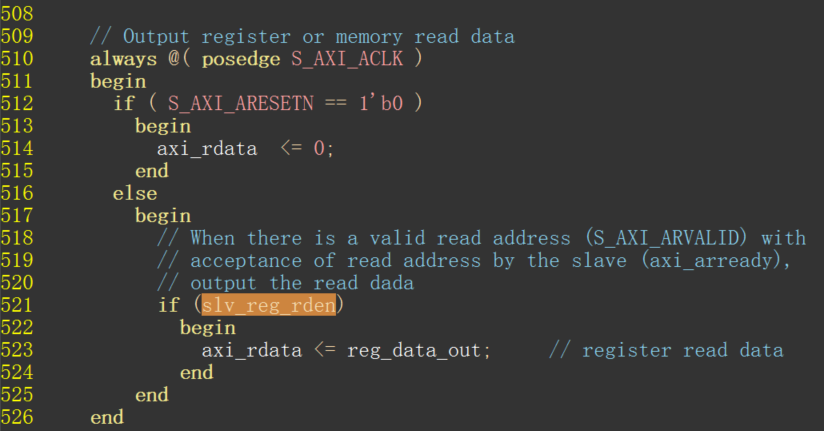

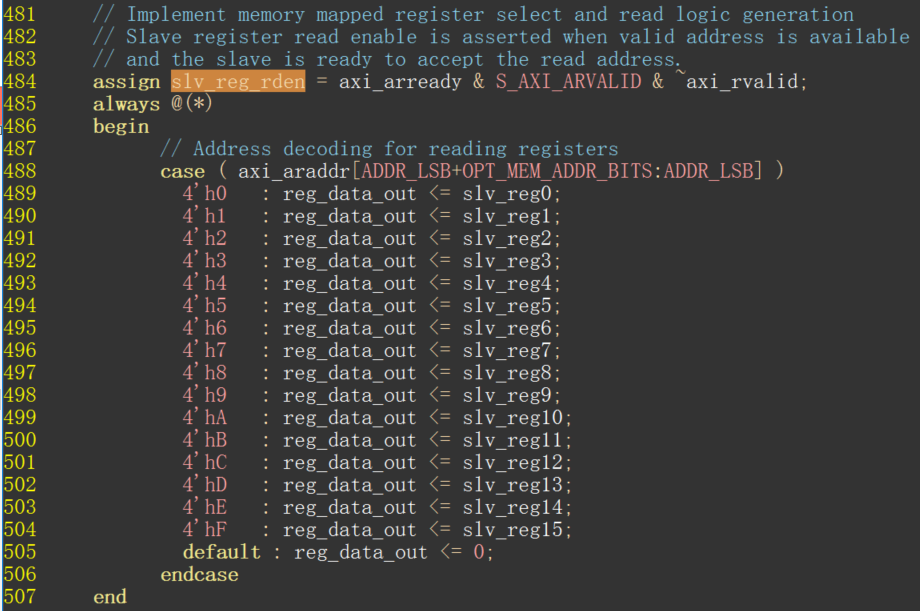

上面是讀操作核心邏輯，當從機收到有效的讀操作地址且準備好后，會將寄存器數據送回到主機。換句話說讀操作讀到的數據僅是單純寫入的控制數據，并不是自定義邏輯的處理結果。所以讀操作要將489行開始的右側數據源更換成自定義邏輯處理后有效數據。如：reg_data_out <= user_module_dout;

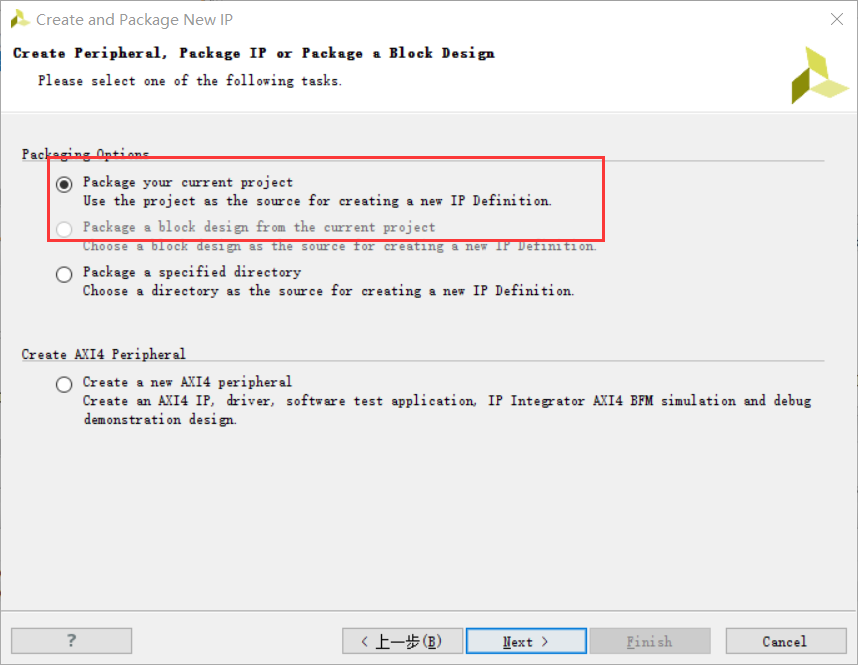

內部添加的自定義邏輯可以直接寫在該模塊內，也可以例化自定義模塊或IP核。最后封裝當前工程得到支持AXI-Lite總線的自定義IP核。

打開需要例化剛才產生IP核的工程，選擇Project Setting -> IP -> Respository Manger添加IP核路徑或，在block design或 IP Catalog中調用。
