第一種：

rtl可綜合電路

//**************************************************************************// *** 名稱 : count.v// *** 作者 : 南明離火hk// *** 博客 : https://www.cnblogs.com/jing-shui-liu-shen/// *** 日期 : 2021-07-08// *** 描述 : 計數器模塊//**************************************************************************module count (clk,rst_n,led)    ; input clk     ; //輸入50M的時鐘 input rst_n   ; //輸入復位信號 output reg led     ; //輸出ied信號 reg [1:0]    cnt        ; //定義變量cnt的數據類型和數據位//--------------------------------------------------------------- // 計數模塊//---------------------------------------------------------------always@(posedge clk or negedge rst_n) begin if(!rst_n) //復位信號拉低 cnt <= 2'b0; //復位時，變量cnt置為0 else if(cnt==3) //當變量cnt為3時 cnt <= 2'b0; //變量cnt置為0 else //其它情況 cnt <= cnt + 2'b1; //變量cnt+1end//--------------------------------------------------------------- // led模塊//---------------------------------------------------------------always@(posedge clk or negedge rst_n) begin if(!rst_n) //復位信號拉低 led <= 1'b0; //復位時，變量led置為0 else if(cnt==2'd3) //當變量cnt為3時 led <= 1'b1;  //變量led置為1 else //其它情況 led <= 1'b0; //變量led置為1endendmodule

testbench

//**************************************************************************// *** 名稱 : count_tb.v// *** 作者 : 南明離火hk// *** 博客 : https://www.cnblogs.com/jing-shui-liu-shen/// *** 日期 : 2021-07-08// *** 描述 : 計數器仿真模塊//**************************************************************************`timescale 1ns/1ps //·timescale 定義仿真時間單位與精度，1ns是時間單位，即在仿真中用#10表示延遲10ns //1ps表示時間精度，比如你寫 #3.5547968525 a <= 1;c <= 1;，那么它時間精度也只會有1ps(即在3.555ns時賦值語句便生效）。`define clock_period 20 //時鐘周期為20ns，也就是頻率為50MHzmodule count_tb; //在testbench中，輸入都是要自己定義的，所以輸入信號都是reg，而輸出則是wire信號 reg clk; //定義reg型的clk reg rst_n; //定義reg型的rst_n wire led; //定義wire型的rst_n count u_count( //把寫好的計數器模塊例化進來 .clk(clk),
 .rst_n(rst_n),
 .led(led)
 ); initial clk = 1; //定義clk信號的初始值為1 always #(`clock_period/2) clk = ~clk; //每隔半個時鐘周期，clk的值變化一次 initial begin rst_n = 1'b0; //一開始，令復位信號rst_n拉低，表示復位狀態有效 #(`clock_period *10); //經過10個時鐘周期之后 rst_n = 1'b1; //令復位信號rst_n拉高，表示復位狀態無效 #(`clock_period *10); //經過10個時鐘周期之后 $stop; //停止 end endmodule

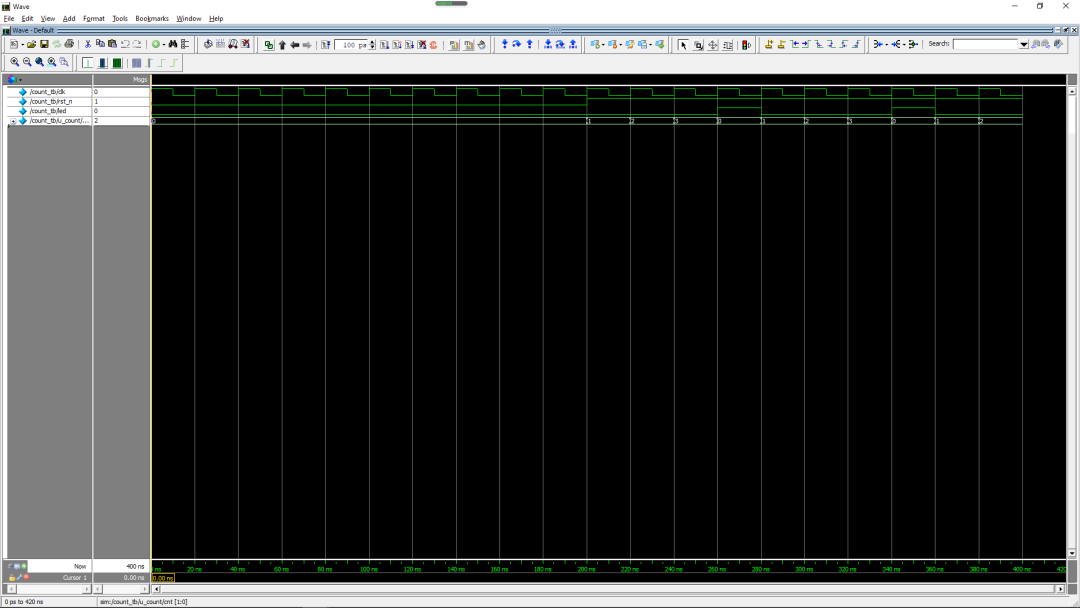

對應的modesim仿真

第二種：

rtl可綜合電路

//**************************************************************************// *** 名稱 : count.v// *** 作者 : 南明離火hk// *** 博客 : https://www.cnblogs.com/jing-shui-liu-shen/// *** 日期 : 2021-07-08// *** 描述 : 計數器模塊//**************************************************************************module count (clk,rst_n,led)    ; input clk     ; //輸入50M的時鐘 input rst_n   ; //輸入復位信號 output reg led     ; //輸出ied信號 reg [2:0]    　 cnt     ; //定義變量cnt的數據類型和數據位寬//--------------------------------------------------------------- // 計數模塊//---------------------------------------------------------------always@(posedge clk or negedge rst_n) begin if(!rst_n) //復位信號拉低 cnt <= 2'b0;  //復位時，變量cnt置為0 else if(cnt==4) //當變量cnt為4時 cnt <= 3'b1; //變量cnt置為1 else //其它情況 cnt <= cnt + 3'b1; //變量cnt+1end//--------------------------------------------------------------- // led模塊//---------------------------------------------------------------always@(posedge clk or negedge rst_n) begin if(!rst_n) //復位信號拉低 led <= 1'b0; //復位時，變量led置為0 else if(cnt==3'd4) //當變量cnt為4時 led <= 1'b1; //變量led置為1 else //其它情況 led <= 1'b0;  //變量led置為1endendmodule

testbench同第一種方法一樣。

對應的modesim仿真

第三種：

//**************************************************************************// *** 名稱 : count.v// *** 作者 : 南明離火hk// *** 博客 : https://www.cnblogs.com/jing-shui-liu-shen/// *** 日期 : 2021-07-08// *** 描述 : 計數器模塊//**************************************************************************module count (clk,rst_n,led); input clk         ; //輸入50M的時鐘 input rst_n       ; //輸入復位信號 output led         ; //輸出ied信號wire add_cnt         ; //定義變量add_cnt的數據類型和數據位寬 wire end_cnt         ; //定義變量end_cnt的數據類型和數據位寬reg [1:0]cnt        ; //定義變量cnt的數據類型和數據位寬//--------------------------------------------------------------- // 計數模塊//---------------------------------------------------------------always@(posedge clk or negedge rst_n) begin if(!rst_n) //復位信號拉低 cnt <= 2'b0; //復位時，變量cnt置為0 else if(add_cnt) begin //當add_cnt信號拉高時 if(end_cnt) //當add_cnt信號拉高，end_cnt也拉高時 cnt <= 2'b0; //變量cnt置為0 else //當add_cnt信號拉高，end_cnt拉低時 cnt <= cnt + 2'b1;  //變量cnt+1 endendassign add_cnt = 1; //表示add_cnt信號一直處于拉高狀態assign end_cnt = add_cnt && cnt == 4-1; //表示當add_cnt信號拉高，且cnt為4-1時，end_cnt拉高assign led = end_cnt; //表示將end_cnt信號直接連到led信號上，進行輸出endmodule

testbench同第一種方法一樣。

對應的modesim仿真

第四種：

rtl可綜合電路

//**************************************************************************// *** 名稱 : count.v// *** 作者 : 南明離火hk// *** 博客 : https://www.cnblogs.com/jing-shui-liu-shen/// *** 日期 : 2021-07-08// *** 描述 : 計數器模塊//**************************************************************************module count (clk,rst_n,led); input clk         ; //輸入50M的時鐘 input rst_n       ; //輸入復位信號 output led         ; //輸出ied信號wire add_cnt         ; //定義變量add_cnt的數據類型和數據位寬 wire end_cnt         ; //定義變量end_cnt的數據類型和數據位寬reg [2:0]cnt        ; //定義變量cnt的數據類型和數據位寬//--------------------------------------------------------------- // 計數模塊//---------------------------------------------------------------always@(posedge clk or negedge rst_n) begin if(!rst_n) //復位信號拉低 cnt <= 3'b0; //復位時，變量cnt置為0 else if(add_cnt) begin //當add_cnt信號拉高時 if(end_cnt) //當add_cnt信號拉高，end_cnt也拉高時 cnt <= 3'b1; //變量cnt置為1 else //當add_cnt信號拉高，end_cnt拉低時 cnt <= cnt + 3'b1; //變量cnt+1 endendassign add_cnt = 1; //表示add_cnt信號一直處于拉高狀態assign end_cnt = add_cnt && cnt == 4; //表示當add_cnt信號拉高，且cnt為4時，end_cnt拉高assign led = end_cnt; //表示將end_cnt信號直接連到led信號上，進行輸出endmodule

testbench同第一種方法一樣。

對應的modesim仿真

計數器就講這些了，最近高清壁紙快要用完了，如果網友們有相關資源，歡迎分享！
