Verilog入門學習筆記——第二彈
掃描二維碼
隨時隨地手機看文章

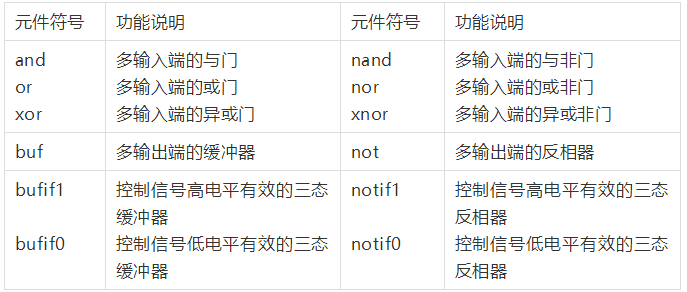

一、Verilog內部的基本門級元件
-
多輸入的邏輯門：多個輸入，一個輸出。多輸出門……
-
多輸入門的輸出不為高阻態z
-
多輸入與門調用例舉：
1and A1(out, in1, in2, ..., inN);
-

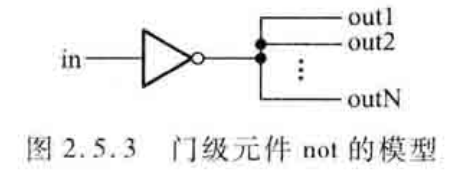

多輸出門調用形式：
1buf B1(out1, out2, ..., outN, in); 2not N2(out1, out2, ..., outN, in);
-

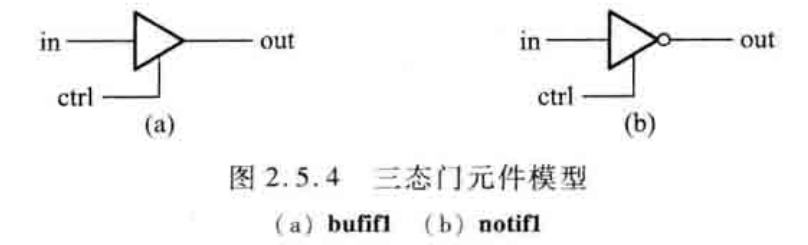

三態門：一個門輸出、一個數據輸入、一個輸入控制
輸入控制信號無效時，輸出為高阻態z -
三態門調用形式：
1bufif1 B1(out, in, ctrl);bufif0 B0(out, in, ctrl); 2notif1 N1(out, in, ctrl);notif0 N0(out, in, ctrl);
二、Verilog基本結構
1、模塊module
-
定義模塊基本語法結構
1module模塊名(端口名1， 端口名2，端口名3，...); 2端口模式說明(input, output, inout); //說明部分 inout雙向端口 3參數定義(可選); 4數據類型定義(wire, reg等); 5 6實例化低層次模塊或基本門級元件; //邏輯功能描述部分，排序任意 7連續賦值語句; 8過程塊結構(initial和always) 9 行為描述語句; 10endmodule
-
例
-

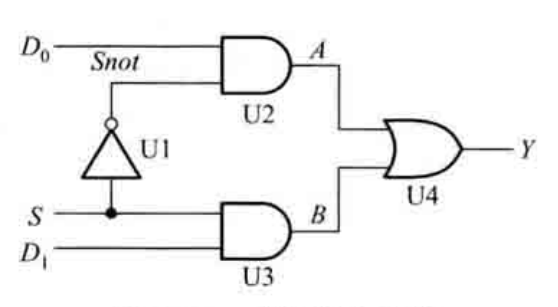

門級描述
1/*module mux2to1(D0, D1, S, Y); //2選1數據選擇器 2 input D0, D1, S; //輸入端口聲明 3 output Y; //輸出... 4 */ 5module mux2to1(input D0, D1, S, output Y); 6 wire Snot, A, B; //內部節點... 7 //↓描述邏輯功能 8 not U1(Snot, S); 9 and U2(A, D0, Snot); 10 and U3(B, S, D1); 11 or U4(Y, A, B); 12endmodule
-
數據流描述
1module mux2to1_dataflow(D0, D1, S, Y); 2 input D0, D1, S; 3 output Y; 4 wire Y; 5 //電路功能描述 6 assign Y = (~S & D0)|(S & D1); //★表達式左邊變量的數據類型必須為wire 7endmodule
-
行為描述（工作效率更高）
S=0時，Y=D0；S=1時，Y=D1
1/*module mux2to1_bh(D0, D1, S, Y); 2 input D0, D1, S; 3 output Y; 4 reg Y; //變量的數據類型聲明 5 always@(S or D0 or D1) //S、D0、D1中有任何一個輸入端信號變動都會執行 6 if(S==1) //if(S) Y=D1; 7 Y=D1; 8 else 9 Y=D0; //★表達式的左邊必須為reg型數據類型 10endmodule 11*/
可簡化為↓
1module mux2to1_bh( 2 input D0, D1, S, 3 output reg Y 4); 5 always@(D0, D1, S) 6 begin 7 if(S) Y=D1; 8 else Y=D0; 9 end 10endmodule
-
always@(S or D0 or D1)無分號，表示括號中任一個變量發生變化時，下面的賦值語句會被執行一次，執行完最后一條語句后，執行掛起，always再次等待變量發生變化。
括號內的為敏感變量
-
組合邏輯電路中所有輸入信號皆為敏感變量。都應寫在括號內。
-
過程賦值語句只能賦值寄存器型變量，輸出Y的數據類型定義為reg。
always@(*)對比assign
-
被assign賦值的信號為wire型
被always@(*)結構塊下的信號定義為reg型，這里的reg并不是一個真正的觸發器，只有敏感列表為上升沿出發的寫法才會綜合為觸發器，在仿真時才具有觸發器的特性。 -
連續賦值語句assign可以并行執行,相當于描述的是連線
always@(*)描述組合邏輯時，begin和end之間是串行，一條一條語句執行
三、仿真
搭建測試平臺Test Bench
矢量波形文件（.vwf）
