ZYNQ_PS讀寫PL資源_base_on_pynqZ2

前言

最近比較系統的學習了zynq，內容還是很多的，不過它的架構我還是很熟悉的，所以一些嵌入式知識很快就過了，我的時間主要花在AXI總線和操作系統；

1、AXI總線：

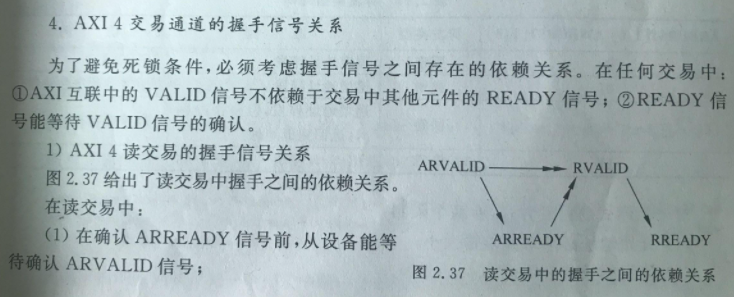

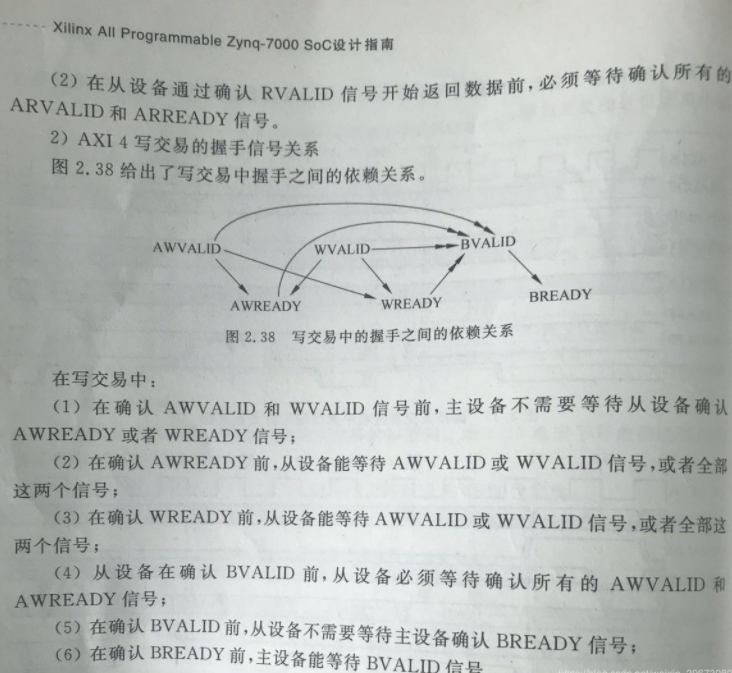

由于Xilinx是將雙核ARM與7系列FPGA集成于一塊硅片構成SoC，所以比較重要的一個模塊就是硬核處理器（PS）與可編程邏輯（PL）之間的通信，傳統的有SPI總線、IFC總線的方式，zynq使用的是ARM和Xilinx共同制定的總線協議AMBA AXI4（Advanced Microcontroller Bus Architec），根據使用場景不同它有三種標準Lite、Stream、Full，F(xiàn)ull即總線結構最完整的AXI4，4代表第4代，所以要是想和之前第三代總線模塊互聯的話，之間必須添加總線轉換IP，它的總線結構和時序需要好好看看，《Xilinx AP Z-7000 SoC 設計指南》中有很詳細介紹，其中有一段關于交易通道握手信號關系很重要：

2、操作系統：

這里的操作系統主要是指嵌入式linux，需要掌握peta-linux、uboot、內核、設備樹、文件系統等，好多，不過幸運的是，在導入硬件文件后Vivado SDK會自動生成一些庫，如頭文件和BSP，最大的意義在于完成了硬件資源的映射，軟件可以通過對地址的調用完成對硬件的操作。

AXI總線寄存器模塊

在Tools中選擇生成AXI總線接口的模塊（IP），然后需求是PS可以讀寫32個位寬為32的寄存器，所以我選擇的深度是32，其實打開代碼就會發現，代碼中的示例邏輯本身就是一個寄存器模塊，PS和PL都可以對這32個寄存器讀寫操作，它們的W/R屬性也是可以修改的

 1//讀操作  2assign slv_reg_rden = axi_arready & S_AXI_ARVALID & ~axi_rvalid;  3 always @(*)  4 begin  5 // Address decoding for reading registers  6 case ( axi_araddr[ADDR_LSB+OPT_MEM_ADDR_BITS:ADDR_LSB] )  7 5'h00   : reg_data_out <= slv_reg0;  8 5'h01 : reg_data_out <= slv_reg1;  9 5'h02 : reg_data_out <= slv_reg2; 10 5'h03 : reg_data_out <= slv_reg3; 11 5'h04 : reg_data_out <= slv_reg4; 12 5'h05 : reg_data_out <= slv_reg5; 13 5'h06 : reg_data_out <= slv_reg6; 14 5'h07 : reg_data_out <= slv_reg7; 15 5'h08 : reg_data_out <= slv_reg8; 16 5'h09 : reg_data_out <= slv_reg9; 17 5'h0A : reg_data_out <= slv_reg10; 18 5'h0B : reg_data_out <= slv_reg11; 19 5'h0C : reg_data_out <= slv_reg12; 20 5'h0D : reg_data_out <= slv_reg13; 21 5'h0E : reg_data_out <= slv_reg14; 22 5'h0F : reg_data_out <= slv_reg15; 23 5'h10 : reg_data_out <= slv_reg16; 24 5'h11 : reg_data_out <= slv_reg17; 25 5'h12 : reg_data_out <= slv_reg18; 26 5'h13 : reg_data_out <= slv_reg19; 27 5'h14 : reg_data_out <= slv_reg20; 28 5'h15 : reg_data_out <= slv_reg21; 29 5'h16 : reg_data_out <= slv_reg22; 30 5'h17 : reg_data_out <= slv_reg23; 31 5'h18 : reg_data_out <= slv_reg24; 32 5'h19 : reg_data_out <= slv_reg25; 33 5'h1A : reg_data_out <= slv_reg26; 34 5'h1B : reg_data_out <= slv_reg27; 35 5'h1C : reg_data_out <= slv_reg28; 36 5'h1D : reg_data_out <= slv_reg29; 37 5'h1E : reg_data_out <= slv_reg30; 38 5'h1F : reg_data_out <= slv_reg31; 39 default : reg_data_out <= 0; 40 endcase 41 end 42

 1//寫操作片段  2 if (slv_reg_wren)  3 begin  4 case ( axi_awaddr[ADDR_LSB+OPT_MEM_ADDR_BITS:ADDR_LSB] )  5 5'h00:  6 for ( byte_index = 0; byte_index <= (C_S_AXI_DATA_WIDTH/8)-1; byte_index = byte_index+1 )  7 if ( S_AXI_WSTRB[byte_index] == 1 ) begin  8 // Respective byte enables are asserted as per write strobes  9 // Slave register 0 10 slv_reg0[(byte_index*8) +: 8] <= S_AXI_WDATA[(byte_index*8) +: 8]; 11 end 12 5'h01: 13 for ( byte_index = 0; byte_index <= (C_S_AXI_DATA_WIDTH/8)-1; byte_index = byte_index+1 ) 14 if ( S_AXI_WSTRB[byte_index] == 1 ) begin 15 // Respective byte enables are asserted as per write strobes  16 // Slave register 1 17 slv_reg1[(byte_index*8) +: 8] <= S_AXI_WDATA[(byte_index*8) +: 8]; 18 end 19 5'h02: 20 for ( byte_index = 0; byte_index <= (C_S_AXI_DATA_WIDTH/8)-1; byte_index = byte_index+1 ) 21 if ( S_AXI_WSTRB[byte_index] == 1 ) begin 22 // Respective byte enables are asserted as per write strobes 23 // Slave register 2 24 slv_reg2[(byte_index*8) +: 8] <= S_AXI_WDATA[(byte_index*8) +: 8]; 25 end 26 5'h03: 27 for ( byte_index = 0; byte_index <= (C_S_AXI_DATA_WIDTH/8)-1; byte_index = byte_index+1 ) 28 if ( S_AXI_WSTRB[byte_index] == 1 ) begin 29 // Respective byte enables are asserted as per write strobes  30 // Slave register 3 31 slv_reg3[(byte_index*8) +: 8] <= S_AXI_WDATA[(byte_index*8) +: 8]; 32 end

硬件連接

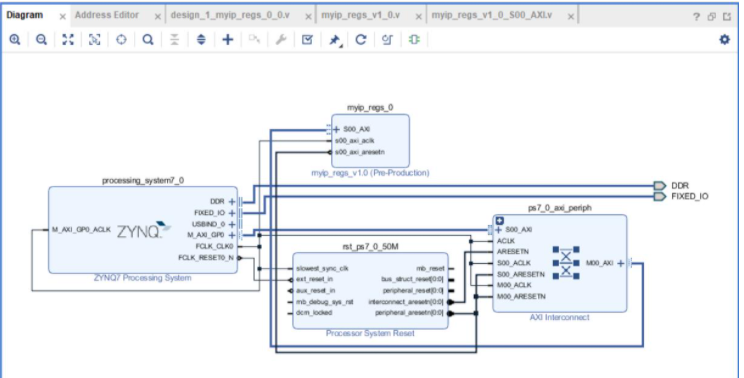

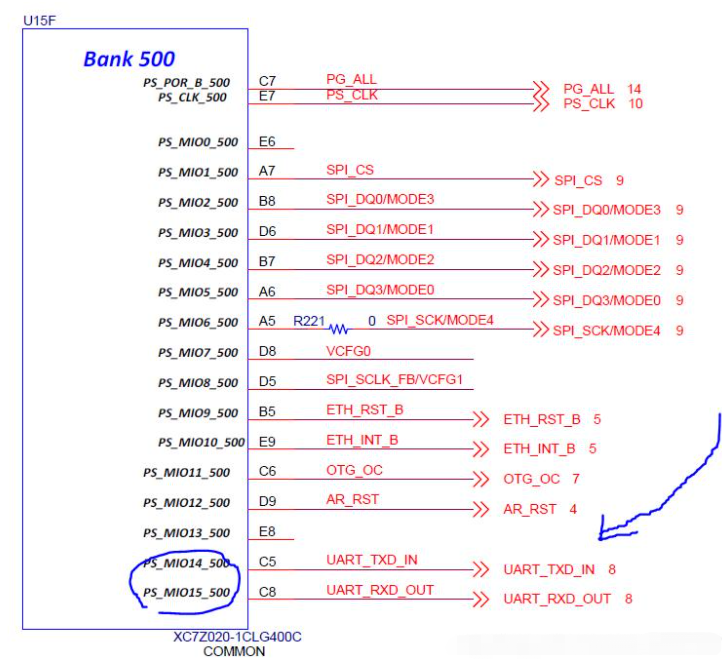

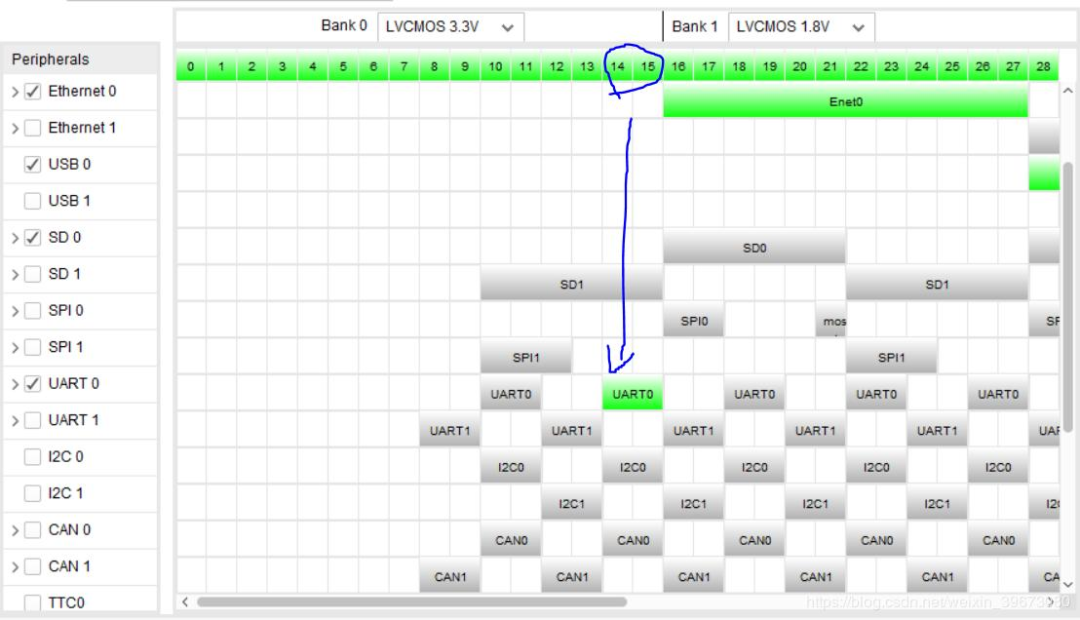

把Zynq PS和上述生成的寄存器IP PL連接起來，其實很簡單，兩次自動連線就可以了，這里需要強調的是，需要檢查DDR的配置、MIO的配置和PL時鐘，由于需要串口打印，所以將串口和PS連接起來，具體管腳需要看原理圖，可以看到是14 15，點擊與之對應的UART0就可以了。

然后是將原理圖設計轉換成代碼，再完成綜合、實現和最終的bit文件，燒錄進pynq Z2，硬件方面的設計就結束了。

軟件設計

在File菜單先Export Hardware，然后 Launch SDK，就進入Xilinx軟件開發環境，可以在Hello World模板上直接操作。
源碼來源于米聯客的教程，我根據自己的工程有改動：

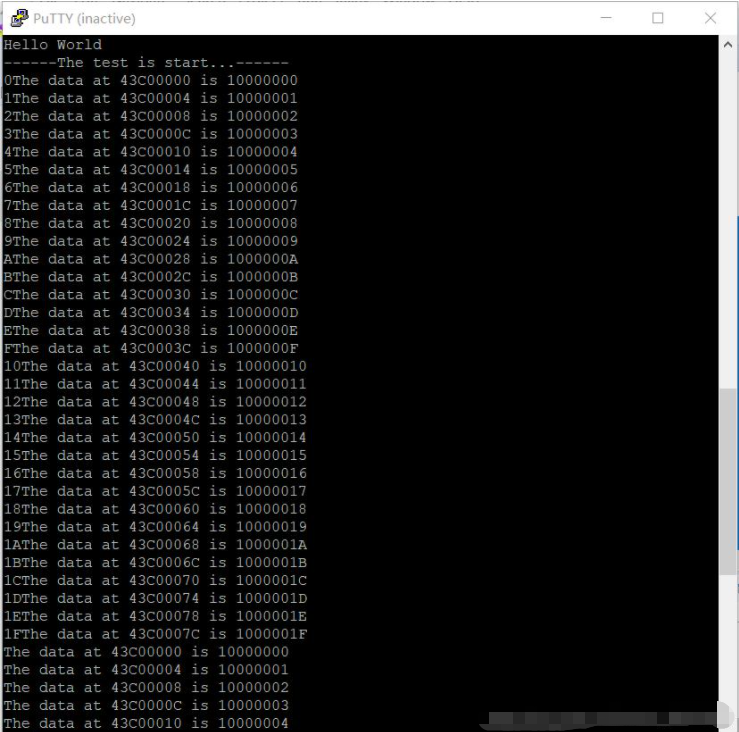

 1#include   2#include "platform.h"  3#include "xil_printf.h"  4#include "xil_io.h" //Xil_In32 Xil_Out32函數的頭文件  5#include "xparameters.h" //硬件映射的地址信息，XPAR_MYIP_REGS_0_S00_AXI_BASEADDR 即PL IP核中寄存器的起始偏移地址  6  7int main()  8{  9 init_platform(); 10 print("Hello World\n\r"); 11 12 13 int num; 14 int rev; 15 16 xil_printf("------The test is start...------\n\r"); 17 18 19 for( num=0; num<32; num++ )//寫入 20 21 { 22 xil_printf("%x",num); 23 Xil_Out32(XPAR_MYIP_REGS_0_S00_AXI_BASEADDR + num*4, 0x10000000+num); // 24 } 25 26 27 28 for( num=0; num<32; num++ )//讀出 29 30 { 31 32 rev = Xil_In32(XPAR_MYIP_REGS_0_S00_AXI_BASEADDR + num*4); 33 xil_printf( "The data at %x is %x \n\r",XPAR_MYIP_REGS_0_S00_AXI_BASEADDR + num*4,rev); 34 35 } 36 37 xil_printf("------The test is end!------\n\r"); 38 39 int test; 40 test = Xil_In32( XPAR_MYIP_REGS_0_S00_AXI_BASEADDR + 4); 41 xil_printf("%x",test); 42 43 //cleanup_platform(); 44 return 0; 45}

總結

調試時遇到一個錯誤，現象是PL能正常燒錄，PS能正常編譯但是不能下載RUN，反復一直報錯：

AP transaction error, DAP status f0000021
我在網上查找了一下，其他不同廠商的開發板也有遇到類似問題，大致原因是軟件通過jtag找不到ARM處理器，我聯系了開發板的FAE，他給的解釋是可能供電電壓不穩，換一種供電方式，但是我并沒有適配器，但是我看到開發板上ARM的指示燈（DONE）是亮起的，于是重啟了電腦和開發板后就恢復正常了，我覺得這很可能是硬件上的缺陷，也有可能是我筆記本USB接口電壓不穩？希望能給有同樣遭遇的同學一個思路。
