1、PL和PS的接口類型總共有兩種

（1）功能接口：AXI、EMIO、中斷、DMA流控制、時鐘調試接口。

（2）配置接口：PCAP、SEU、配置狀態信號和Program/Done/Init信號。這些信號連接到PL內配置模塊的固定邏輯上，給PS提供對PL的控制能力。

2、AXI總線

AXI （Advanced eXtensible Interface）本是由ARM公司提出的一種總線協議。用于PL和PS之間的通信。

總線：是一組傳輸通道，是各種邏輯器件構成的傳輸數據的通道，一般由由數據線、地址線、控制線等構成。

接口：是一種連接標準，又常常被稱之為物理接口。

協議：就是傳輸數據的規則

（1）AXI總線：在ZYNQ中有支持三種AXI總線

AXI4：（For high-performance memory-mapped requirements.）主要面向高性能地址映射通信的需求，是面向地址映射的接口，允許最大256輪的數據突發傳輸；
AXI4-Lite：（For simple, low-throughput memory-mapped communication ）是一個輕量級的地址映射單次傳輸接口，占用很少的邏輯單元。
AXI4-Stream：（For high-speed streaming data.）面向高速流數據傳輸；去掉了地址項，允許無限制的數據突發傳輸規模。

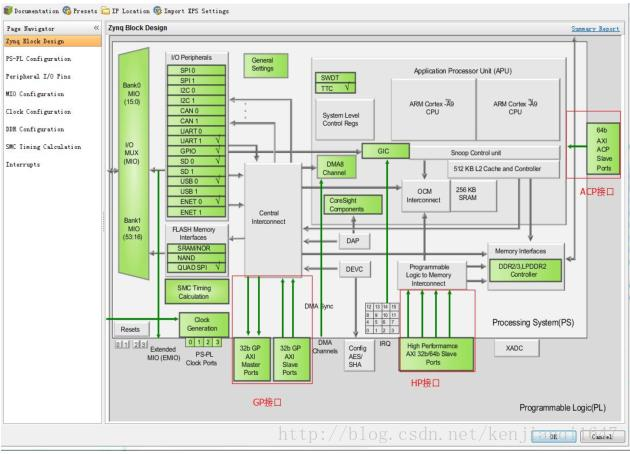

（2）zynq的AXI接口共有9個，包括如下類型:

1)AXI_ACP接口：加速器一致性接口，用來管理DMA之類不帶緩沖的AXI外設，PS端是Slave接口。

通過該接口PL端可以直接訪問PS部分cache,故PL邏輯可以直接從cache中拿到CPU的計算結果，同時也可以進一步第一時間將計算的邏輯加速運算的結果送至CPU。

2）AXI_HP接口：高性能/帶寬的AXI3.0標準接口，共有4個，PL模塊作為主設備連接。。主要用于PL訪問PS上的存儲器（DDR和On-Chip RAM）。

AXI-HP接口主要是為了PL訪問PS上的存儲器（DDR和on-chip RAM）而設計的高速數據通路。AXI-HP端口分為兩部分一部分直接和PL相連，另一部分連接到AXI interconnect。例如視頻處理時，高清的圖像有FPGA直接采集處理，然后通過AXI-HP接口將數據傳輸?shù)紻DR中，供APU完成進一步圖像處理。

3）AXI_GP接口：通用AXI接口，共有4個，包括兩個32位主設備接口和兩個32位從設備接口。

（3）AXI協議

AXI總線協議的兩端可以分為分為主、從兩端，他們之間一般需要通過一個AXI Interconnect相連接，作用是提供將一個或多個AXI主設備連接到一個或多個AXI從設備的一種交換機制。AXI Interconnect的主要作用是，當存在多個主機以及從機器時，AXIInterconnect負責將它們聯系并管理起來。由于AXI支持亂序發送，亂序發送需要主機的ID信號支撐，而不同的主機發送的ID可能相同，而AXI Interconnect解決了這一問題，他會對不同主機的ID信號進行處理讓ID變得唯一。

（4）AXI協議之握手協議

AXI4 所采用的是一種 READY，VALID 握手通信機制，簡單來說主從雙方進行數據通信前，有一個握手的過程。傳輸源產生 VLAID 信號來指明何時數據或控制信息有效。而目地源產生 READY 信號來指明已經準備好接受數據或控制信息。傳輸發生在 VALID和 READY 信號同時為高的時候。VALID 和 READY 信號的出現有三種關系。

1） VALID 先變高 READY 后變高

2） READY 先變高 VALID 后變高

3） VALID 和 READY 信號同時變高

3、 AXI4-Lite 詳解

(1) 先要自定義一個AXI-Lite的IP，新建工程之后，選擇,菜單欄->Tools->Creat and Package IP。

(2) next - 選擇Create AXI4 Peripheral，然后Next - 默認，選擇Next - 這里接口類型選擇Lite，選擇Next - 選擇Edit IP，點擊Finish - 此后，Vivado會新建一個工程，專門編輯該IP，通過該工程，我們就可以看到Vivado為我們生成的AXI-Lite的操作源碼。

(3) 代碼分析：
