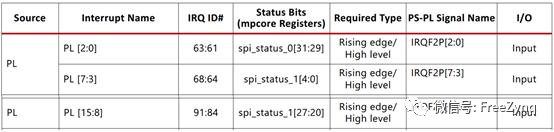

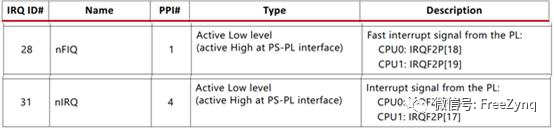

最近ZYNQ的項目需要，調試了PL中斷PS的部分，下面將其中了解到信息記錄下來，以防遺忘，如圖一，圖二所示，PL到PS的中斷分為16個共享中斷（SPI）和4個私有中斷（PPI）。本文用到了共享中斷，著重介紹SPI中斷。

PL 側16個SPI中斷硬件中斷號為6168，8491.支持高電平觸發和上升沿觸發兩種觸發方式。

PL中斷PS觸發方式可以在PS端編程控制對應寄存器設置為高電平觸發和上升邊緣觸發。在這個我們認為中斷源的滿足中斷和不滿足中斷分別用1和0表示。高電平就是中斷的條件滿足了，表現為邏輯1。上升邊緣觸發表示之前從中斷沒有發生到中斷發生的這個跳變，也就是從邏輯0到邏輯1的跳變。在Z7系統中允許設置PL的中斷觸發方式。

當設置電平觸發時候，只要中斷條件一直滿足，也就是中斷請求線上電平是高，則觸發處理器產生中斷。當設置上升邊緣觸發時候，當且僅當中斷條件從不滿足到滿足的跳變上，也就是中斷請求線表現成了一個上升邊緣，并且保持高電平至少2個CPU_2X3X周期（也就是說4個以上處理器的時鐘周期）。就會產生觸發處理器產生中斷。邊緣觸發方式下高電平最少保持處理器時鐘周期的兩倍，一般建議時間長一些，20NS。

這兩種中斷觸發方式強調的側重點不一樣，電平觸發強調的是特定中斷事件之要沒有撤銷就要反復進行處理。比方說在具體應用中一個來自外界的報警信號，只要報警信號存在說明危險沒有被消除，需要繼續中斷處理器，繼續處理。上升緣觸發方式強調特定中斷事件發生了，對于這個此次特定發生的中斷事件，處理器只要做一次處理就可以。如果外設還要再次請求中斷處理器，則需要將中斷再次產生一個上升邊緣進行進行請求。

在Linux下調試PL到PS側的中斷，在整個系統中，對于一個PL中斷源，存在三個中斷號，拿PL側的第一個SPI中斷為例，ZYNQ的硬件中斷號為61，在設備樹里面，此中斷的中斷號記錄為61-32=29，在linux系統內的邏輯中斷號則又不同，在linux下調用int request_irq(unsigned int irq, irq_handler_t handler,unsigned long irqflags, const char *devname, void *dev_id)時，第一個輸入?yún)?shù)irq為何值，經過測試，此irq應為Linux分配的邏輯中斷號。那么問題來了，在linux下，如何獲得61硬件中斷號對應的邏輯中斷號呢，此時就要用到設備樹和驅動的配合來獲得。

設備樹里面對中斷的主要描述如下：

irq: irq@0{
compatible = “hello,irq”;
interrupt-parent = <&intc>;
interrupts =;
};

compatible = “hello,irq”;這條語句在驅動里面與platform架構的驅動匹配時需要用到

interrupt-parent = <&intc>;指明父節點

interrupts =;

• 參數0代表是SPI中斷還是PPI中斷，0代表SPI中斷，1代表PPI中斷。

• 參數29代表中斷號，經過觀察發現，這個地方所填的數值與硬件中斷號的關系為：當中斷為SPI中斷時，為硬件中斷號-32；當為PPI中斷時，為硬件中斷號-16。

• 參數2代表觸發方式，2代表高電平觸發，1代表上升沿觸發。Linux讀取設備樹的信息，然后為此中斷分配一個邏輯中斷號，以前注冊中斷號是通過手工在 C 代碼中填入中斷號，現在這種方法不可行了，請使用虛擬中斷號的方法。

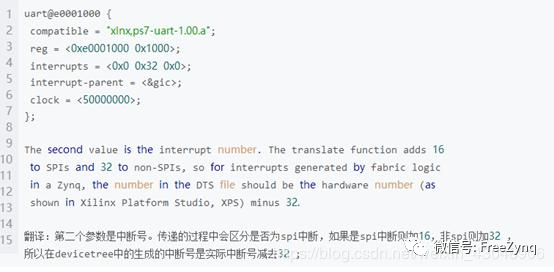

如圖三所示，經過查看，應該是寫反了，SPI中斷加32，非SPI中斷加16。

設備樹里描述好中斷的信息后，再涉及到修改自己的Linux驅動了。Linux驅動要改為platform架構方式，具體的platform架構方式，網上查資料有很多。

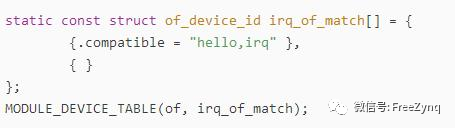

如圖所示，這里一定要與設備樹里面中端部分的.compatible屬性對應起來，驅動就是通過設備樹的這個屬性來進行匹配并獲得Linux分配的邏輯中斷號的，通過irq=platform_get_irq函數獲得邏輯中斷號后，就可以將邏輯中斷號代入rquest_irq函數申請中斷了。
