一、AD9361概述

1.1  AD9361芯片結構

AD9361是一款面向3G和4G基站應用的高性能、高集成度的射頻(RF)Agile Transceiver?捷變收發器。芯片采用了零中頻架構，將整個射頻以及中頻信號電路集成在一個芯片中，包括射頻放大器、 模擬濾波器、混頻器、解調器、 12 位的 ADC 和 DAC 的 RF 2x2（接收和發送通道各兩路） 收發器， 另外還集成了收發通道的頻率合成器， 同時為每個接收子系統集成了獨立的自動增益控制( AGC) 、直流失調校正、正交校正和數字濾波電路，消除了數字基帶中提供這些功能的必要性，每個通道搭載兩個高動態范圍 ADC， 先將收到的I 信號和 Q 信號進行數字化處理，然后將其傳給可配置抽取濾波器和抽頭有限脈沖響應( FIR) 濾波器，以相應的采樣率生成 12 路輸出信號。

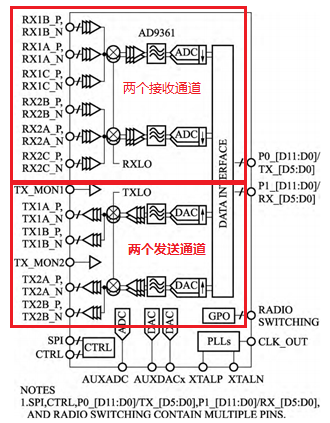

圖 1 AD9361芯片結構

1.2  AD9361性能特點

AD9361 的工作頻率為 70 MHz ～ 6 GHz，涵蓋了大部分特許執照和免執照頻段，支持可調諧 200 kHz ～ 56 MHz 的通道帶寬，且具有高度的可編程能力， 發射器采用了直接變頻架構，可實現較高的調制精度和較低的噪聲，在接收通道，接收噪聲系數可以做到小于 2. 5 dB，此外，該芯片的 EVM 可以做到小于-40 dB，可為外部功率放大器的選擇留出客觀的系統裕量，并且，芯片還支持 AGC 自動增益和更加靈活的手動增益模式，支持外部控制。公眾號：OpenFPGA

1.3 AD-FMCOMMS2-EBZ性能特點

AD-FMCOMMS2-EBZ是一款高速模擬模塊，設計用于展示AD9361的硬件評估板。AD-FMCOMMS2-EBZ使射頻工程師能夠?qū)D9361連接到射頻測試平臺(矢量信號分析儀、信號發生器等)并測量性能。

圖 2為AD-FMCOMMS2-EBZ的外觀：

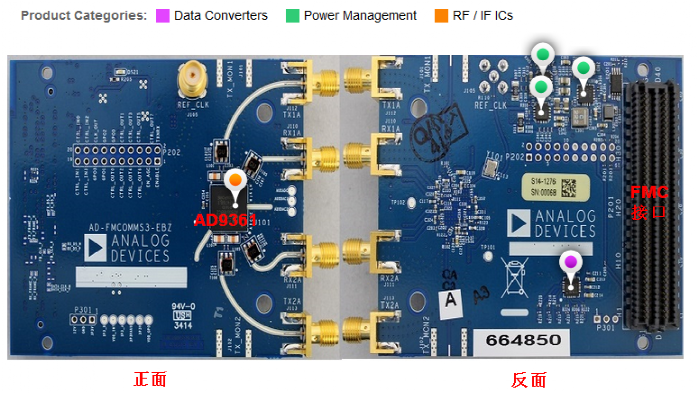

圖 2 AD-FMCOMMS2-EBZ外觀

通俗來講，AD9361就是一個集成度很高的信號收發器，用戶不需要向普通收發器那樣準備放大器，混頻器等等部件；它可以通過搭載它的評估板上的FMC接口與各種母板連接，連接后，在母板上用戶可以使用ADI公司提供的API編程來配置AD9361的一些參數例如濾波器系數等等，達到靈活控制收發器的目的，而且工作頻率寬，設計也很簡單。

AD-FMCOMMS2-EBZ就是是搭載AD9361的評估板，用于外圍設備（例如天線和FMC接口）與AD9361的連接。

二、Zynq-7000概述

2.1  Zynq的芯片結構

Zynq-7000 AP SOC是Zynq-7000全可編程片上系統的縮寫（Zynq-7000 All Programmable System on Chip），它通過將一個雙核ARM Cortex-A9處理系統（Processing System，簡稱PS）和Xilinx 7-Series 28nm 可編程邏輯（Programmable Logic，簡稱PL）及各種接口等周邊設備集成到一個芯片上組成一個片上系統（SOC），來減少系統的復雜性。圖 3為一個最簡單的Zynq結構模型：

圖 3 Zynq簡單結構模型

Zynq最為簡單的結構模型就只有兩部分：PS和PL，PS和PL之間通過AXI接口進行數據通信，這樣，使用Zynq SOC既可以單獨使用ARM來實現嵌入式系統的設計，又可以使用FPGA來實現各種時序和邏輯的設計，最為關鍵的是可以同時使用二者來進行更為靈活的系統設計。公眾號：OpenFPGA

值得注意的是，Zynq的處理系統（PS）并不是只包含ARM處理器，還包含應用處理單元（Application Processing Unit，APU）和外圍接口，緩存區，內存接口和時鐘電路；Zynq可以單獨使用PS部分，但無法單獨使用PL部分，要想使用PL部分必須得啟動PS側，通過PS來配置PL。

圖 4為較為詳細的Zynq結構圖，上半部分PS側結構，其中為綠色部分為APU；下半部分為PL側結構。

圖 4 Zynq結構模型

2.2 ZC702簡介和結構

Xilinx ZC702是一個評估板，為Zynq SoC提供一個開發和評估的硬件環境。ZC702和一些嵌入式處理系統有共同的特性，包括DDR3內存，三模式以太網，通用I/O和兩個URAT接口。另外ZC702還支持FMC。使用ZC702作為平臺連接AD-FMCOMMS2-EBZ板子可以生成需要發送的信號、對采集到的信號進行處理等功能。圖 5為ZC702的外觀結構，圖 6為ZC702的簡略的框架結構

圖 5 ZC702外觀結構

圖 6 ZC702結構框圖

三、AD9361和ZC702之間的數據通路

ADI公司提供了基于ZC702的硬件（PL側）和軟件（PS側）設計，作為AD9361和Zynq之間的連接和使用的基礎。在其提供的硬件設計的基礎上，AD9361和ZC702之間的數據通路如所示：

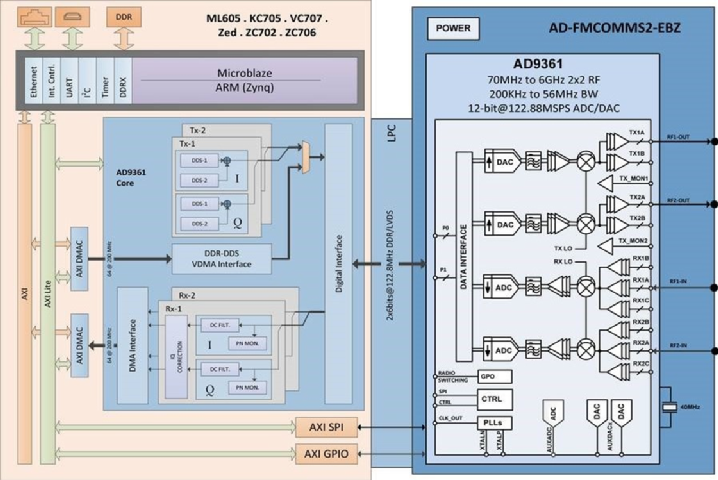

圖 7 AD9361和ZC702之間數據通路

右邊為AD9361部分，左邊為ZC702部分；二者通過FMC接口傳輸數據。在ZC702部分的藍色區域為zynq的PL部分，命名為AD9361Core；上方為ARM部分，其余為接口部分，為PS和PL及AD9361之間建立數據通道。

ADI公司也提供了代碼用于配置AD9361的參數和一些API用于數據的傳輸和接收；

與DDR進行傳輸數據的傳輸方式為DMA傳輸方式：在DMAC（DMA控制器）的操作下，數據直接由源地址傳輸?shù)侥康牡刂?，（DDRAD9361）不需CPU的干預，因此可以極大的提高了CPU的效率。

注意：如果使用PL側來產生用戶數據而是直接通過PS側來產生數據并發送的話，用戶數據應該使用DMA傳輸方式和DDR。

在PFGA部分中DDS（直接數字式頻率合成器）產生的信號數據和從AD9361接收到的信號數據都需要進行IQ調制和解調后，通過DMA方式傳輸?shù)紻DR中存儲，這樣方便ARM讀取數據，并進行處理。

以上的數據通路是通過硬件設計來實現的，若想真正配置和使用AD9361，還需通過運行在ARM上的軟件部分。

四、AD9361參考設計說明（PL側硬件部分）

4.1 IP核的概念

IP（Intellectual Property）內核模塊是一種預先設計好的甚至已經過驗證的具有某種確定功能的集成電路、器件或部件。它有幾種不同形式。IP內核模塊有行為 （behavior）、結構（structure）和物理（physical）3級不同程度的設計，對應有主要描述功能行為的“軟IP內核(soft IP core)”、完成結構描述的“固IP內核(firm IP core)”和基于物理描述并經過工藝驗證的“硬IP內核(hard IP core)”3個層次。這相當于集成電路（器件或部件）的毛坯、半成品和成品的設計技術。

軟核是用VHDL等硬件描述語言描述的功能塊，但是并不涉及用什么具體電路元件實現這些功能。軟IP通常是以硬件描述 語言HDL源文件的形勢出現，應用開發過程與普通的HDL設計也十分相似，只是所需的開發硬軟件環境比較昂貴。軟IP的設計周期短，設計投入少。由于不涉 及物理實現，為后續設計留有很大的發揮空間，增大了IP的靈活性和適應性。其主要缺點是在一定程度上使后續工序無法適應整體設計，從而需要一定程度的軟 IP修正，在性能上也不可能獲得全面的優化。

因此，在AD9361參考設計中給出的IP核全為軟IP內核

4.2 硬件設計

打開Vivado，打開…\hdl-hdl_2014_r2\projects\fmcomms2\zc702路徑下的AD9361的Vivado工程文件fmcomms2_zc702.xpr

點擊右側導航欄里的IP Integrator—Open Block Design

打開ADI公司給的AD9361的參考設計IP核框圖，每個藍色方塊即為硬件部分的各個IP核，如圖 8所示的部分（可放大觀看），該部分為AD9361 Core和DMA控制器部分（其余可在Vivado中查看）。

各IP核的源Verilog HDL代碼在hdl-hdl_2014_r2\library中，這些設計就是圖 7中左半部分的設計

圖 8 AD9361參考設計IP核框圖（DMA和AD9361部分）

五、AD9361 參考設計說明（PS側軟件部分）

5.1 AD9361 no-OS Software 概述

AD9361 no-OS Software是ADI公司提供的AD9361的軟件部分，運行在CPU（也就是Zynq的ARM）中，該程序為裸機程序（即無操作系統的程序），可以AD9361各個參數進行配置，對PL中的一些寄存器進行讀寫，控制發送數據源，控制DMAC（DMA控制器）對發送和接收的數據進行傳輸，從而實現AD9361的基本功能：對數據的接收、處理和發送。整個程序是使用C語言來完成的。

5.2 AD9361 no-OS Software 頂層目錄說明

在ADI官網可以下載到no-OS-Software的源碼，下載到的源碼包含了很多ADI的收發器， 表 1列出的是AD9361的no-OS-Software中的文件和文件夾目錄結構

目錄	子文件	解釋說明
console_commands	command.h 、command.c	包含用于控制AD9361的命令行的文件
	console.h、console.c	包含用于命令行操作、顯示等的與平臺串口相關的文件
platform_altera		Altera平臺的相關文件（使用Xilinx平臺無需該文件）
platform_generic		通用平臺的相關文件（使用Xilinx平臺無需該文件）
platform_linux		Linux平臺相關的文件（使用Xilinx平臺無需該文件）
platform_xilinx	adc_core.h、adc_core.c	模數轉換模塊控制文件，包括模塊的初始化和數據傳輸?shù)?/span>
	dac_core.h、dac_core.c	模數轉換模塊控制文件，包括模塊的初始化和數據傳輸?shù)?/span>
	Platform.c、platform.h	Xilinx平臺一些驅動文件
	parameters.h	以上文件所用到的參數的宏定義文件
ad9361.c		AD9361的驅動文件，比如增益控制函數等
ad9361.h
ad9361_api.c		AD9361應用編程接口驅動文件，比如AD9361的初始化函數
ad9361_api.h
common.h		通用驅動文件，包含時鐘結構體和通用宏定義
config.h		AD9361和 AD9361 API的配置文件
main.c		整個軟件部分的main函數文件
util.c		util驅動文件
util.h

表 1AD9361 no-OS-Software源碼目錄結構

5.3 main.c文件

main.c文件是main函數所在文件，是整個程序的入口。

main.c文件的開頭是需要條件編譯的頭文件和宏定義。



			/*****************************************************************************




			 Include Files *****************************************************************************/9




			#include"config.h"




			#include"ad9361_api.h"




			#include"parameters.h"




			#include"platform.h"




			#ifdef CONSOLE_COMMANDS




			#include"command.h"




			#include"console.h"




			#endif




			#ifdef XILINX_PLATFORM




			#include<< span="">xil_cache.h>




			#endif




			#ifdefined XILINX_PLATFORM ||defined LINUX_PLATFORM




			#include"adc_core.h"




			#include"dac_core.h"




			#include"adc_interrupt.h"




			#include"SD_card.h"




			#endif


因此，在使用時需要根據情況在程序最開始對一些參數進行宏定義，

使用ZC702需要添加語句：

#define XILINX_PLATFORM

如需使用命令行控制AD9361，需要添加語句：

#define CONSOLE_COMMANDS

如需使用ADC的數據捕獲功能，需要添加語句：

#defineCAPTURE_SCRIPT

然后是命令行函數所用到的一些變量的定義、對AD9361初始化所需要參數的變量定義和AD9361接收和發射端濾波器的定義。

AD9361_InitParam default_init_param ={

/* Identification number */

0, //id_no;

/* Reference Clock */

40000000UL,//reference_clk_rate

/* Base Configuration */

0, //two_rx_two_tx_mode_enable *** adi,2rx-2tx-mode-enable

1, //one_rx_one_tx_mode_use_rx_num *** adi,1rx-1tx-mode-use-rx-num

1, //one_rx_one_tx_mode_use_tx_num *** adi,1rx-1tx-mode-use-tx-num

1, //frequency_division_duplex_mode_enable *** adi,frequency-division-duplex-mode-enable

0, //frequency_division_duplex_independent_mode_enable *** adi,frequency-division-duplex-independent-mode-enable

0, //tdd_use_dual_synth_mode_enable *** adi,tdd-use-dual-synth-mode-enable

0, //tdd_skip_vco_cal_enable *** adi,tdd-skip-vco-cal-enable

0, //tx_fastlock_delay_ns *** adi,tx-fastlock-delay-ns

0, //rx_fastlock_delay_ns *** adi,rx-fastlock-delay-ns

0, //rx_fastlock_pincontrol_enable *** adi,rx-fastlock-pincontrol-enable

0, //tx_fastlock_pincontrol_enable *** adi,tx-fastlock-pincontrol-enable

0, //external_rx_lo_enable *** adi,external-rx-lo-enable

0, //external_tx_lo_enable *** adi,external-tx-lo-enable

5, //dc_offset_tracking_update_event_mask *** adi,dc-offset-tracking-update-event-mask

6, //dc_offset_attenuation_high_range *** adi,dc-offset-attenuation-high-range

之后的部分是整個軟件部分的主函數，主函數的程序流程圖如圖 6所示（默認定義了XILINX_PLATFORM常量）：

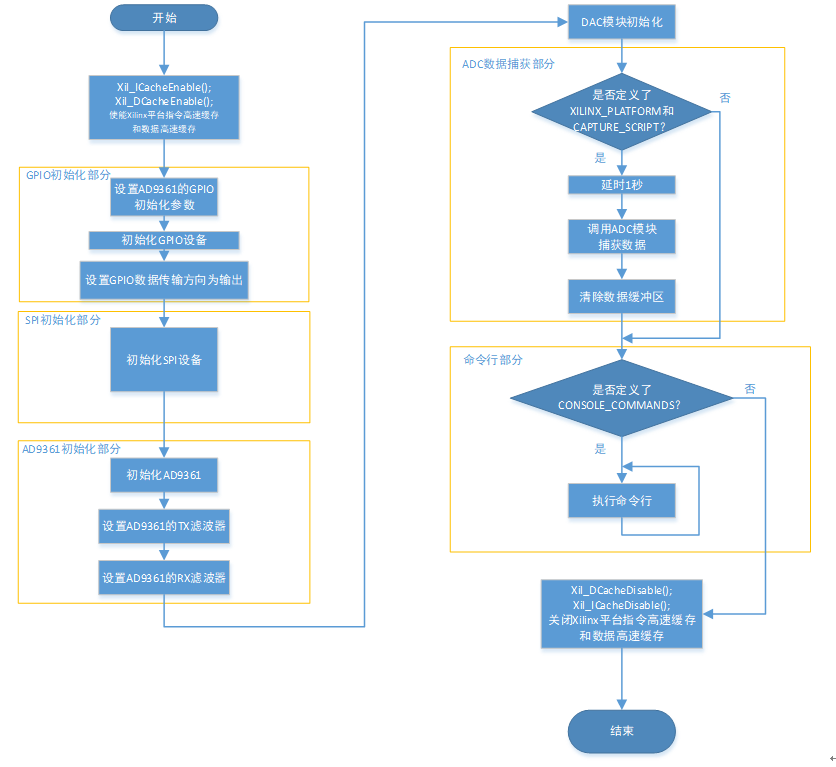

圖 9 main函數流程圖

DAC模塊初始化使用的函數為dac_init函數

ADC數據捕獲使用到的函數為adc_capture函數

這兩個函數是控制數據傳輸?shù)闹饕瘮?shù)，下面的章節將會詳細介紹這兩個函數。

5.4 dac_init函數

dac_init為DAC模塊初始化函數，也負責DMA傳輸部分，將DDR中的數據送給AD9361。

dac_init函數的函數聲明為：

第一個參數struct ad9361_rf_phy *phy 為指向AD9361的射頻設備結構體的指針。

第二個參數uint8_t data_sel為 需要發送的數據源的選擇：

enum dds_data_select

{

DATA_SEL_DDS,

DATA_SEL_SED,

DATA_SEL_DMA,

DATA_SEL_ZERO, /* OUTPUT 0 */

DATA_SEL_PN7,

DATA_SEL_PN15,

DATA_SEL_PN23,

DATA_SEL_PN31,

DATA_SEL_LB, /* loopback data (ADC) */

DATA_SEL_PNXX, /* (Device specific) */

USER_DATA,

};

0表示發送DDS生成的信號；

2表示通過DMA發送DDR中的信號數據，該數據在dac_core.c開頭定義；

3表示發送全0信號；

4-7表示發送隨機數信號；

8表示發送從ADC中接收到的數據信號；

9表示發送選定設備的信號；

10為用戶數據（需要在函數中添加代碼）

第三個參數為DMA設置的標準位，0表示設置；1表示不設置。

DMA傳輸支持2維傳輸（即按行列傳輸），但是目前只需要一維傳輸，因此，在源代碼里向AXI_DMAC_REG_SRC_ADDRESS和AXI_DMAC_REG_Y_LENGTH寫入0表示只使用一維傳輸。

在傳輸用戶數據時，也應該在將用戶數據進行調制后，參照以上代碼，使用DMA方式發送數據

5.5 adc_capture函數

adc_capture函數為數據捕獲函數，也負責DMA傳輸數據到 DDR

adc_init函數的函數聲明為：

第一個參數size為要捕獲的數據量（個）；

第二個參數為start_adress存儲捕獲數據的目的地址。

圖 9為dac_init函數的流程圖：

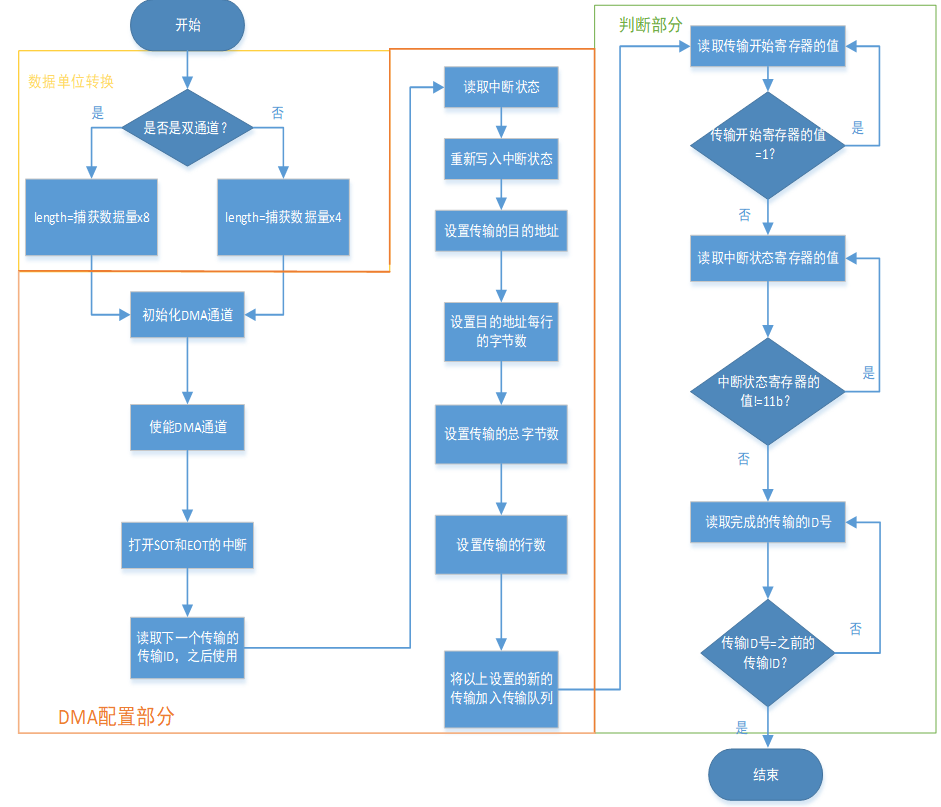

圖 12 adc_captur函數流程圖

源代碼如下：

int32_t adc_capture(uint32_t size, uint32_t start_address)

{

uint32_t reg_val;

if(adc_st.rx2tx2)

{

length =(size *8);

}

else

{

length =(size *4);

}

上圖的源碼為adc_capture函數的第一部分——數據單位轉換部分，adc_capture函數的第一個參數size為用戶想要捕獲到的數據量，單位是“個”，但是在DMAC的很多寄存器中，比如AXI_DMAC_REG_X_LENGTH寄存器，其中的數值為傳輸?shù)臄?shù)據的總字節數，單位為“字節”，因此需要將size單位轉換為“字節”。如果打開了雙通道，那么捕獲的數據數據會占用雙倍的存儲空間。



			adc_dma_write(AXI_DMAC_REG_CTRL, 0x0); //初始化DMA通道


adc_dma_write(AXI_DMAC_REG_CTRL, AXI_DMAC_CTRL_ENABLE);//DMA通道使能

adc_dma_write(AXI_DMAC_REG_IRQ_MASK,0x0);//取消屏蔽.

//adc_dma_read(AXI_DMAC_REG_TRANSFER_ID, &transfer_id);//讀取下一個傳輸?shù)腎D號(5位)

adc_dma_read(AXI_DMAC_REG_IRQ_PENDING,&reg_val); /*讀取中斷狀態:一個傳輸完成后 END_OF_TRANSFER 即 [1]位 置 1，

一個傳輸加入隊列后 START_OF_TRANSFER 即 [0]位 置 1 */

adc_dma_write(AXI_DMAC_REG_IRQ_PENDING, reg_val);//寫入中斷狀態寄存器,使中斷寄存器初始化

adc_dma_write(AXI_DMAC_REG_DEST_STRIDE,0x0);//設置目的地址中從一行的開始和下一行之間的字節數

adc_dma_write(AXI_DMAC_REG_X_LENGTH, length -1);//傳輸?shù)淖止?jié)數

adc_dma_write(AXI_DMAC_REG_Y_LENGTH,0x0);//傳輸?shù)男袛?shù)

adc_dma_write(AXI_DMAC_REG_DEST_ADDRESS, start_address);//設置傳輸?shù)哪康牡刂?destination address)

adc_dma_write(AXI_DMAC_REG_START_TRANSFER,0x1);//加入傳輸隊列

上圖為adc_capture函數的第二部分——DMA配置部分，其中與ADC模塊相比不同的寄存器為：

AXI_DMAC_REG_IRQ_MASK：中斷屏蔽寄存器，[1]位為EOT（End Of Transfer）IRQ，[0]位為SOT（Start Of Transfer） IRQ，哪一位置1，就表示那一位的中斷請求被屏蔽；

AXI_DMAC_REG_IRQ_PENDING：讀取中斷狀態:一個傳輸完成后 END_OF_TRANSFER 即 [1] 位 置 1，一個傳輸加入隊列后 START_OF_TRANSFER 即 [0] 位 置 1 */

AXI_DMAC_REG_TRANSFER_ID：該寄存器的數值為下一次傳輸?shù)?/span>ID號。

//Wait until the new transfer is queued.

do

{

adc_dma_read(AXI_DMAC_REG_START_TRANSFER,&reg_val);

}

while(reg_val ==1);*/

// Wait until the current transfer is completed.

do

{

adc_dma_read(AXI_DMAC_REG_IRQ_PENDING,&reg_val);

}

while(1);//reg_val !=0011b*/

//Wait until the transfer with the ID transfer_id is completed.

do

{

adc_dma_read(AXI_DMAC_REG_TRANSFER_DONE,&reg_val);//讀取傳輸完成的ID號

}

while((reg_val &(1<<< span=""> transfer_id))!=(1<<< span=""> transfer_id));

上圖為上圖為adc_capture函數的第三部分——判斷與等待

1.等待，直到一個新的傳輸加入傳輸隊列

讀取AXI_DMAC_REG_START_TRANSFER寄存器的值，值為1時循環，值為0時跳出循環。

之前已經向AXI_DMAC_REG_START_TRANSFER寫入了1，在這時判斷AXI_DMAC_REG_START_TRANSFER的值，若是1，表示新的傳輸仍然在排隊，若是0，表示新的傳輸已經開始。

2.等待，直到目前的傳輸完成。

讀取AXI_DMAC_REG_IRQ_PENDING的值，當傳輸進行時，AXI_DMAC_REG_IRQ_PENDING的[0]位SOT位始終為1，當傳輸完成時，[1]為EOT位由0置為1，之后兩位都會被清0。因此，當AXI_DMAC_REG_IRQ_PENDING的值為3時，表示傳輸完成。

3.等待，直到ID為transfer_id的傳輸完成

這一步是為了驗證之前設置的傳輸已經完成。
