前言

由于zynq 7000系列 自帶的文件系統（ramdisk）大小為16M的，而我現在使用的開發板中，除去嵌入式linux系統所需要的存儲空間后，剩余的空間只有4M多了。當在開發過程中移植一些庫或者程序到文件系統，16M的文件系統容量更顯的相形見絀了。所以給文件系統擴容是給zynq 7000 系列開發新功能的重要環節。

目前我在我的zynq 開發版上測試，成功將根文件系統擴容到336M，至于為什么只能擴容到336M，暫時還沒找到相關的資料（我的zynq 開發版硬件ddr3是4G,內存是512M）,如果有知道原因的，懇請留言評論，在此感激不盡。

根文件系統ramdisk擴容分為三個步驟（以擴容24M為例）：

1. 制作存儲空間為24M的根文件系統(ramdisk.image.gz)
2. 拷貝原有的linux文件系統中的所有文件
3. 制作支持24M以上的linux內核文件（uImage）

制作存儲空間為24M的根文件系統

制作存儲空間為24M的根文件系統，使用到三個命令：

dd命令： 作用是用指定大小的塊拷貝一個文件，并在拷貝的同時進行指定的轉換
mke2fs命令：作用是將鏡像文件制作成ext2格式的文件系統
tune2fs命令：作用是調整和查看ext2/ext3文件系統的文件系統參數
123

三個命令的簡單介紹：

• dd命令：

  主要選項： if=file 輸入文件名，默認為標準輸入
   of=file 輸出文件名，默認為標準輸出
   ibs=bytes 一次讀入bytes個字節（即一個塊大小為bytes個字節）
   obs=bytes 一次寫入bytes個字節
   bs=bytes 同時設置讀和寫的塊大小為bytes
   cbs=bytes 一次轉換bytes個字節
   skip=blocks 從輸入文件開頭跳過blocks個塊后再開始復制
   seek=blocks 從輸出文件開頭跳過blocks個塊后再開始復制
   count=blocks 僅僅拷貝blocks個塊，塊大小等于ibs指定的字節數
  1234567891011


• mke2fs命令：

  一般用法：

   mke2fs -F 設備 -L 標簽名稱 -m xx% -b 區塊大小
   -b<區塊大小> 指定區塊大小，單位為字節。
   -c 檢查是否有損壞的區塊。
   -f<不連續區段大小> 指定不連續區段的大小，單位為字節。
   -F 不管指定的設備為何，強制執行mke2fs。
   -i<字節> 指定"字節/inode"的比例。
   -N 指定要建立的inode數目。
   -l<文件> 從指定的文件中，讀取文件西中損壞區塊的信息。
   -L<標簽> 設置文件系統的標簽名稱。
   -m<百分比值> 指定給管理員保留區塊的比例，預設為5%。
   -M 記錄最后一次掛入的目錄。
   -q 執行時不顯示任何信息。
   -r 指定要建立的ext2文件系統版本。
   -R=<區塊數> 設置磁盤陣列參數。
   -S 僅寫入superblock與group descriptors，而不更改inode able inode
   bitmap以及block bitmap。
   -v 執行時顯示詳細信息。
   -V 顯示版本信息。
  1234567891011121314151617181920


• tune2fs命令：

  常用選項說明：

   -l 查看文件系統信息
   -c max-mount-counts 設置強制自檢的掛載次數，如果開啟，每掛載一次mount conut就會加1，超過次數就會強制自檢
   -i interval-between-checks[d|m|w] 設置強制自檢的時間間隔[d天m月w周]
   -m reserved-blocks-percentage 保留塊的百分比
   -j 將ext2文件系統轉換為ext3類型的文件系統
   -L volume-label 類似e2label的功能，可以修改文件系統的標簽
   -r reserved-blocks-count 調整系統保留空間
   -o [^]mount-option[,...] Set or clear the indicated default mount options in the filesystem. 設置或清除默認掛載的文件系統選項
  12345678910


好了，啰嗦了那么多，現在來看制作存儲空間為24M的根文件系統的詳細步驟。

1. 制作 ramdisk 文件系統

1）建立文件系統映象，設置文件系統大小為24576/1024 = 24M ：

Host# dd if=/dev/zero of=ramdisk.image bs=1k count=24576 1

2）格式化為 ext2 文件系統：

Host# mke2fs -F ramdisk.image -L“24M volume” -b 1024 -m 0 1

3）調整和查看 ext2/ext3 文件系統的文件系統參數：

Host# tune2fs ramdisk.image -i 0 1

4）修改權限：

Host# chmod a+rwx ramdisk.image 1

5）壓縮鏡像文件，生成 ramdisk.image.gz ：

Host# gzip -v9 ramdisk.image 1

拷貝原有的linux文件系統中的所有文件

擴容的根文件系統（ramdisk.image.gz）已經生成，但剛才生成的跟文件系統里什么東西都沒有，而能運行l(wèi)inux系統的根文件系統，需要很多系統文件，直接拷貝原有的linux文件系統中的所有文件，到這個新生成的根文件系統中，就能像以前運行l(wèi)inux系統。

1）提取 initrd 鏡像文件：

Host# gunzip ramdisk.image.gz 1

2）掛載 initrd 鏡像文件:

Host# chmod u+rwx ramdisk.image  Host# mkdir tmp_mnt/  Host# mount -o loop ramdisk.image tmp_mnt/  123

3）提取 原有的initrd 鏡像文件：

Host# gunzip ramdisk.image.gz 1

4）掛載 原有的initrd 鏡像文件: 新建一個目錄src_ramdisk，將原有的根文件系統放如這個目錄下。

Host# cd src_ramdisk Host# chmod u+rwx ramdisk.image  Host# mkdir tmp_mnt/  Host# mount -o loop ramdisk.image tmp_mnt/  Host# cd tmp_mnt/  12345

5）將原來的文件系統中的所有文件復制到tmp_mnt中:

Host# cp  -ri  *  ../tmp_mnt 1

6）壓縮ramdisk.image，并生成 uramdisk.image

Host# cd .. Host# gzip ramdisk.image.gz  Host# mkimage -A arm -T ramdisk -C gzip -d ramdisk.image.gz uramdisk.image.gz 123

制作支持24M以上的linux內核文件

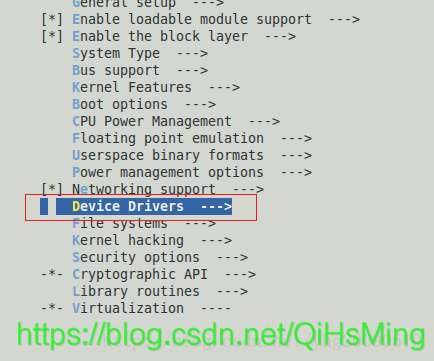

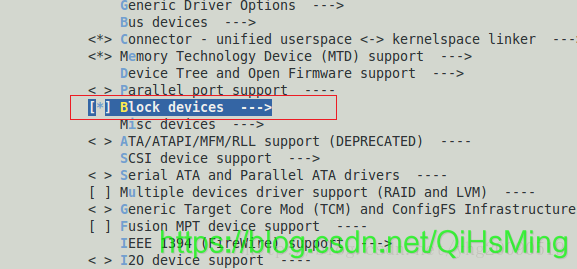

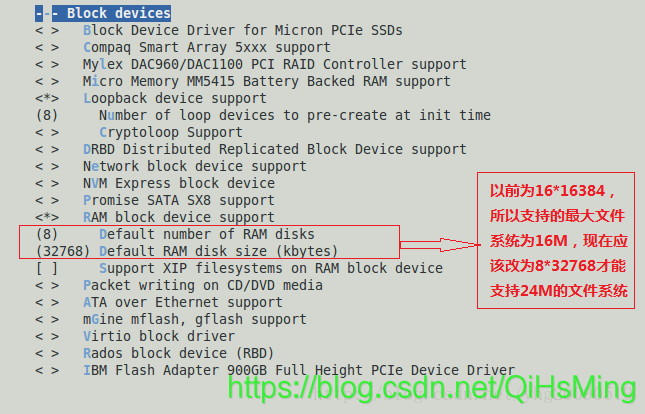

我們將文件系統擴容后，在啟動過程中可能會報錯，報錯的原因是在內核配置里預留的啟動內存空間不夠引起的，所以需要改內核的配置，從新編譯，內核配置要改的地方如下：

# make ARCH=arm menuconfig 1

保存設置后，編譯生成uImage：

Host# make -j 4 ARCH=arm CROSS_COMPILE=arm-xilinx-linux-gnueabi- UIMAGE_LOADADDR=0X8000 uImage 1

驗證

將修改好的uImage 和ramdisk 復制到sd卡中，并加載進入系統。

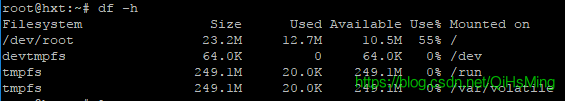

使用 df -h 命令查看空間使用情況。

Host# df -h 1
