0. 題目

在FPGA上實現一個模塊，求32個輸入中的最大值和次大值，32個輸入由一個時鐘周期給出。（題目來自論壇，面試題，如果覺得不合適請留言刪除）

從我個人的觀點來看，這是一道很好的面試題目：

• 其一是這大概是某些機器學習算法實現過程中遇到的問題的簡化，是很有意義的一道題目；

• 其二是這道題目不僅要求FPGA代碼能力，還有很多可以在算法上優化的可能；

當然，輸入的位寬可能會影響最終的解題思路和最終的實現可能性。但位寬在一定范圍內，譬如8或者32，解題的方案應該都是一致的，只是會影響最終的頻率。后文針對這一題目做具體分析。（題目沒有說明重復元素如何處理，這里認為最大值和次大值可以是一樣的，即計算重復元素）

1. 解法

從算法本身來看，找最大值和次大值的過程很簡單；通過兩次遍歷：第一次求最大值，第二次求次大值; 算法復雜度是O(2n)。FPGA顯然不可能在一個周期內完成如此復雜的操作，一般需要流水設計。這一方法下，整個結構是這樣的

1. 通過比較，求最大值，通過流水線實現兩兩之間的比較，32-16-8-4-2-1通過5個clk的延遲可以求得最大值；

2. 由于需要求取次大值，因此需要確定最大值的位置，在求最大值的過程中需要維持最大值的坐標；

3. 最大值坐標處取值清零（置為最?。?

4. 通過流水線實現兩兩之間的比較，32-16-8-4-2-1，再經過5個clk的延遲可以求得次大值；

這種解法有若干個缺點，包括：延遲求最大值和次大值分別需要5clk延時，總延遲會超過10個cycles；資源占用較高，維持最大值坐標和清零操作耗費了較多資源，同時為了計算次大值，需要將輸入寄存若干個周期，寄存器消耗較多。

另一個種思路考慮同時求最大值和次大值，由于這一邏輯較為復雜，可以將其流水化，如下圖。(以8輸入為例，32輸入需要增加兩級)

其中sort模塊完成對4輸入進行排序，得到最大值和次大值輸出的功能。4個數的排序較為復雜，這一過程大概需要2-3個cycles完成。對于32輸入而言，輸入數據經過32-16-8-4-2輸出得到結果，延遲大概也有10個周期。

2. 分治

如果需要在FPGA上實現一個特定的算法，那么去找一個合適的方法去實現就好了；但如果是要實現一個特定的功能，那么需要找一個優秀的且適合FPGA實現的方法。

求最大值和次大值是一個很不完全的排序，通過簡單的查找復雜度為O(2n)，且不利于硬件實現。對于排序而言，無論快速排序或者歸并排序都用了分治的思想，如果我們試圖用分治的思想來解決這一問題?？紤]當只有2個輸入時，通過一個比較就可以得到輸出，此時得到的是一個長度為2的有序數組。如果兩個有序數組，那么通過兩次比較就可以得到最大值和次大值。采用歸并排序的思想，查找最大值和次大值的復雜度為O(1.5n)(即為n/2+n/2+n/4… ,不知道有沒有算錯）。采用歸并排序的思想，從算法時間復雜度上看更為高效了。

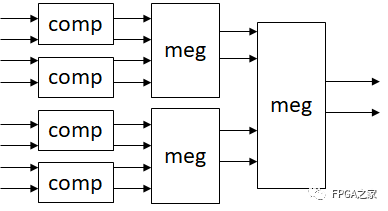

那么這一方案是否適合FPGA實現呢，答案是肯定的。分治的局部性適合FPGA的流水實現，框圖如下。(以8輸入為例，32輸入需要增加兩級)

其中meg模塊內部有兩級的比較器，一般而言1clk就可以完成，輸入數據經過32-32-16-8-4-2得到結果，延遲為5個時鐘周期。實現代碼如下

module test#(parameter DW = 8)(input clk,input [32*DW-1 :0] din,output [DW-1:0] max1,output [DW-1:0] max2); wire[DW-1:0] d[31:0];generate genvar i; for(i=0;i<32;i=i+1) begin:loop_assign assign d[i] = din[DW*i+DW-1:DW*i]; endendgenerate // stage 1,compreg[DW-1:0] s1_max[15:0];reg[DW-1:0] s1_min[15:0];generate for(i=0;i<16;i=i+1) begin:loop_comp always@(posedge clk) if(d[2*i]>d[2*i+1])begin s1_max[i] <= d[2*i]; s1_min[i] <= d[2*i+1]; end else begin s1_max[i] <= d[2*i+1]; s1_min[i] <= d[2*i]; end endendgenerate // stage 2,wire[DW-1:0] s2_max[7:0];wire[DW-1:0] s2_min[7:0];generate for(i=0;i<8;i=i+1) begin:loop_megs2 meg u_s2meg( .clk(clk), .g1_max(s1_max[2*i]), .g1_min(s1_min[2*i]), .g2_max(s1_max[2*i+1]), .g2_min(s1_min[2*i+1]), .max1(s2_max[i]), .max2(s2_min[i]) ); endendgenerate// stage 3,wire[DW-1:0] s3_max[3:0];wire[DW-1:0] s3_min[3:0];generate for(i=0;i<4;i=i+1) begin:loop_megs3 meg u_s3meg( .clk(clk), .g1_max(s2_max[2*i]), .g1_min(s2_min[2*i]), .g2_max(s2_max[2*i+1]), .g2_min(s2_min[2*i+1]), .max1(s3_max[i]), .max2(s3_min[i]) ); endendgenerate // stage 4,wire[DW-1:0] s4_max[1:0];wire[DW-1:0] s4_min[1:0];generate for(i=0;i<2;i=i+1) begin:loop_megs4 meg u_s4meg( .clk(clk), .g1_max(s3_max[2*i]), .g1_min(s3_min[2*i]), .g2_max(s3_max[2*i+1]), .g2_min(s3_min[2*i+1]), .max1(s4_max[i]), .max2(s4_min[i]) ); endendgenerate // stage 5,meg u_s5meg( .clk(clk), .g1_max(s4_max[0]), .g1_min(s4_min[0]), .g2_max(s4_max[1]), .g2_min(s4_min[1]), .max1(max1), .max2(max2));endmodule module meg#(parameter DW = 8)(input clk,input [DW-1 :0] g1_max,input [DW-1 :0] g1_min,input [DW-1 :0] g2_max,input [DW-1 :0] g2_min,output reg [DW-1:0] max1,output reg [DW-1:0] max2);always@(posedge clk)begin if(g1_max>g2_max) begin max1 <= g1_max; if(g2_max>g1_min) max2 <= g2_max; else max2 <= g1_min; end else begin max1 <= g2_max; if(g1_max>g2_min) max2 <= g1_max; else max2 <= g2_min; endendendmodule

3. 其他

簡單測試了上面的代碼，在上一代器件上（20nm FPGA），8bit數據輸入模塊能綜合到很高的頻率，邏輯級數大概是5級左右，對于整個工程而言瓶頸基本不會出現在這一部分。32bit數據輸入由于數據位寬太大，頻率不會太高，但是通過將meg模塊做一級流水，也幾乎不會成為整個系統的瓶頸。

32bit32輸入情況下，數據輸入位寬為1024（不是IO輸入，是內部信號）。之前在通信/數字信號處理方面可能不會用到這么大位寬的數據，但對于AI領域FPGA的應用，數千比特的輸入應該是很平常的，這的確會影響最終FPGA上實現的效果。要想讓機器學習算法在FPGA上跑得更好，還需要算法和FPGA共同努力才是。
