在程序出現bug的時候，最好的解決辦法就是通過GDB調試程序，然后找到程序出現問題的地方。比如程序出現段錯誤（內存地址不合法）時，就可以通過GDB找到程序哪里訪問了不合法的內存地址而導致的。
本文不是介紹 GDB 的使用方式，而是大概介紹 GDB 的實現原理，當然 GDB 是一個龐大而復雜的項目，不可能只通過一篇文章就能解釋清楚，所以本文主要是介紹 GDB 使用的核心的技術 -ptrace。
ptrace系統調用
ptrace()系統調用是 Linux 提供的一個調試進程的工具，ptrace()系統調用非常強大，它提供非常多的調試方式讓我們?nèi)フ{(diào)試某一個進程，下面是ptrace()系統調用的定義：
long ptrace(enum __ptrace_request request, pid_t pid, void *addr, void *data);
下面解釋一下ptrace()各個參數的作用：
- request：指定調試的指令，指令的類型很多，如：PTRACE_TRACEME、PTRACE_PEEKUSER、PTRACE_CONT、PTRACE_GETREGS等等，下面會介紹不同指令的作用。
- pid：進程的ID（這個不用解釋了）。
- addr：進程的某個地址空間，可以通過這個參數對進程的某個地址進行讀或?qū)懖僮鳌?
- data：根據不同的指令，有不同的用途，下面會介紹。
ptrace()系統調用詳細的介紹可以參考以下鏈接：https://man7.org/linux/man-pages/man2/ptrace.2.html
ptrace使用示例
下面通過一個簡單例子來說明ptrace()系統調用的使用，這個例子主要介紹怎么使用ptrace()系統調用獲取當前被調試（追蹤）進程的各個寄存器的值，代碼如下（ptrace.c）：
#include#include #include #include #include #include int main() { pid_t child; struct user_regs_struct regs; child = fork(); // 創建一個子進程 if(child == 0) { // 子進程 ptrace(PTRACE_TRACEME, 0, NULL, NULL); // 表示當前進程進入被追蹤狀態 execl("/bin/ls", "ls", NULL); // 執行 `/bin/ls` 程序 } else { // 父進程 wait(NULL); // 等待子進程發送一個 SIGCHLD 信號 ptrace(PTRACE_GETREGS, child, NULL, ®s); // 獲取子進程的各個寄存器的值 printf("Register: rdi[%ld], rsi[%ld], rdx[%ld], rax[%ld], orig_rax[%ld]\n", regs.rdi, regs.rsi, regs.rdx,regs.rax, regs.orig_rax); // 打印寄存器的值 ptrace(PTRACE_CONT, child, NULL, NULL); // 繼續運行子進程 sleep(1); } return 0; }
通過命令gcc ptrace.c -o ptrace編譯并運行上面的程序會輸出如下結果：
Register: rdi[0], rsi[0], rdx[0], rax[0], orig_rax[59] ptrace ptrace.c
上面結果的第一行是由父進程輸出的，主要是打印了子進程執行/bin/ls程序后各個寄存器的值。而第二行是由子進程輸出的，主要是打印了執行/bin/ls程序后輸出的結果。
下面解釋一下上面程序的執行流程：
- 主進程調用fork()系統調用創建一個子進程。
- 子進程調用ptrace(PTRACE_TRACEME,...)把自己設置為被追蹤狀態，并且調用execl()執行/bin/ls程序。
- 被設置為追蹤（TRACE）狀態的子進程執行execl()的程序后，會向父進程發送SIGCHLD信號，并且暫停自身的執行。
- 父進程通過調用wait()接收子進程發送過來的信號，并且開始追蹤子進程。
- 父進程通過調用ptrace(PTRACE_GETREGS, child, ...)來獲取到子進程各個寄存器的值，并且打印寄存器的值。
- 父進程通過調用ptrace(PTRACE_CONT, child, ...)讓子進程繼續執行下去。
從上面的例子可以知道，通過向ptrace()函數的request參數傳入不同的值時，就有不同的效果。比如傳入PTRACE_TRACEME就可以讓進程進入被追蹤狀態，而傳入PTRACE_GETREGS時，就可以獲取被追蹤的子進程各個寄存器的值等。
本來我想使用ptrace實現一個簡單的調試工具，但在網上找到了一位 Google 的大神Eli Bendersky寫了類似的系列文章，所以我就不再重復工作了，在這里貼一下文章的鏈接：
- https://eli.thegreenplace.net/2011/01/23/how-debuggers-work-part-1/
- https://eli.thegreenplace.net/2011/01/27/how-debuggers-work-part-2-breakpoints
- https://eli.thegreenplace.net/2011/02/07/how-debuggers-work-part-3-debugging-information
但由于Eli Bendersky大神的文章只是介紹使用ptrace實現一個簡單的進程調試工具，而沒有介紹ptrace的原理和實現，所以這里為了填補這個空缺，下面就詳細介紹一下ptrace的原理與實現。
ptrace實現原理
本文使用的 Linux 2.4.16 版本的內核
看懂本文需要的基礎：進程調度，內存管理和信號處理相關知識。
調用ptrace()系統函數時會觸發調用內核的sys_ptrace()函數，由于不同的 CPU 架構有著不同的調試方式，所以 Linux 為每種不同的 CPU 架構實現了不同的sys_ptrace()函數，而本文主要介紹的是X86 CPU的調試方式，所以sys_ptrace()函數所在文件是linux-2.4.16/arch/i386/kernel/ptrace.c。
sys_ptrace()函數的主體是一個switch語句，會傳入的request參數不同進行不同的操作，如下：
asmlinkage int sys_ptrace(long request, long pid, long addr, long data) { struct task_struct *child; struct user *dummy = NULL; int i, ret; ... read_lock(&tasklist_lock); child = find_task_by_pid(pid); // 獲取 pid 對應的進程 task_struct 對象 if (child) get_task_struct(child); read_unlock(&tasklist_lock); if (!child) goto out; if (request == PTRACE_ATTACH) { ret = ptrace_attach(child); goto out_tsk; } ... switch (request) { case PTRACE_PEEKTEXT: case PTRACE_PEEKDATA: ... case PTRACE_PEEKUSR: ... case PTRACE_POKETEXT: case PTRACE_POKEDATA: ... case PTRACE_POKEUSR: ... case PTRACE_SYSCALL: case PTRACE_CONT: ... case PTRACE_KILL: ... case PTRACE_SINGLESTEP: ... case PTRACE_DETACH: ... } out_tsk: free_task_struct(child); out: unlock_kernel(); return ret; }
從上面的代碼可以看出，sys_ptrace()函數首先根據進程的pid獲取到進程的task_struct對象。然后根據傳入不同的request參數在switch語句中進行不同的操作。
ptrace()支持的所有request操作定義在linux-2.4.16/include/linux/ptrace.h文件中，如下：
#define PTRACE_TRACEME 0 #define PTRACE_PEEKTEXT 1 #define PTRACE_PEEKDATA 2 #define PTRACE_PEEKUSR 3 #define PTRACE_POKETEXT 4 #define PTRACE_POKEDATA 5 #define PTRACE_POKEUSR 6 #define PTRACE_CONT 7 #define PTRACE_KILL 8 #define PTRACE_SINGLESTEP 9 #define PTRACE_ATTACH 0x10 #define PTRACE_DETACH 0x11 #define PTRACE_SYSCALL 24 #define PTRACE_GETREGS 12 #define PTRACE_SETREGS 13 #define PTRACE_GETFPREGS 14 #define PTRACE_SETFPREGS 15 #define PTRACE_GETFPXREGS 18 #define PTRACE_SETFPXREGS 19 #define PTRACE_SETOPTIONS 21
由于ptrace()提供的操作比較多，所以本文只會挑選一些比較有代表性的操作進行解說，比如PTRACE_TRACEME、PTRACE_SINGLESTEP、PTRACE_PEEKTEXT、PTRACE_PEEKDATA和PTRACE_CONT等，而其他的操作，有興趣的朋友可以自己去分析其實現原理。
進入被追蹤模式（PTRACE_TRACEME操作）
當要調試一個進程時，需要使進程進入被追蹤模式，怎么使進程進入被追蹤模式呢？有兩個方法：
- 被調試的進程調用ptrace(PTRACE_TRACEME, ...)來使自己進入被追蹤模式。
- 調試進程（如GDB）調用ptrace(PTRACE_ATTACH, pid, ...)來使指定的進程進入被追蹤模式。
第一種方式是進程自己主動進入被追蹤模式，而第二種是進程被動進入被追蹤模式。
被調試的進程必須進入被追蹤模式才能進行調試，因?yàn)?Linux 會對被追蹤的進程進行一些特殊的處理。下面我們主要介紹第一種進入被追蹤模式的實現，就是PTRACE_TRACEME的操作過程，代碼如下：
asmlinkage int sys_ptrace(long request, long pid, long addr, long data) { ... if (request == PTRACE_TRACEME) { if (current->ptrace & PT_PTRACED) goto out; current->ptrace |= PT_PTRACED; // 標志 PTRACE 狀態 ret = 0; goto out; } ... }
從上面的代碼可以發現，ptrace()對PTRACE_TRACEME的處理就是把當前進程標志為PTRACE狀態。
當然事情不會這么簡單，因?yàn)楫?dāng)一個進程被標記為PTRACE狀態后，當調用exec()函數去執行一個外部程序時，將會暫停當前進程的運行，并且發送一個SIGCHLD給父進程。父進程接收到SIGCHLD信號后就可以對被調試的進程進行調試。
我們來看看exec()函數是怎樣實現上述功能的，exec()函數的執行過程為sys_execve() -> do_execve() -> load_elf_binary()：
static int load_elf_binary(struct linux_binprm * bprm, struct pt_regs * regs) { ... if (current->ptrace & PT_PTRACED) send_sig(SIGTRAP, current, 0); ... }
從上面代碼可以看出，當進程被標記為PTRACE狀態時，執行exec()函數后便會發送一個SIGTRAP的信號給當前進程。
我們再來看看，進程是怎么處理SIGTRAP信號的。信號是通過do_signal()函數進行處理的，而對SIGTRAP信號的處理邏輯如下：
int do_signal(struct pt_regs *regs, sigset_t *oldset) { for (;;) { unsigned long signr; spin_lock_irq(¤t->sigmask_lock); signr = dequeue_signal(¤t->blocked, &info); spin_unlock_irq(¤t->sigmask_lock); // 如果進程被標記為 PTRACE 狀態 if ((current->ptrace & PT_PTRACED) && signr != SIGKILL) { /* 讓調試器運行 */ current->exit_code = signr; current->state = TASK_STOPPED; // 讓自己進入停止運行狀態 notify_parent(current, SIGCHLD); // 發送 SIGCHLD 信號給父進程 schedule(); // 讓出CPU的執行權限 ... } } }
上面的代碼主要做了3件事：
- 如果當前進程被標記為 PTRACE 狀態，那么就使自己進入停止運行狀態。
- 發送 SIGCHLD 信號給父進程。
- 讓出 CPU 的執行權限，使 CPU 執行其他進程。

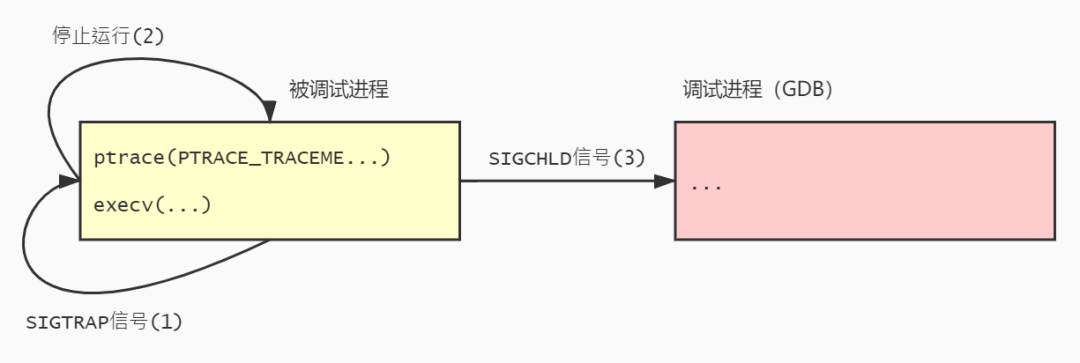

執行以上過程后，被追蹤進程便進入了調試模式，過程如下圖：
traceme
當父進程（調試進程）接收到SIGCHLD信號后，表示被調試進程已經標記為被追蹤狀態并且停止運行，那么調試進程就可以開始進行調試了。
獲取被調試進程的內存數據（PTRACE_PEEKTEXT / PTRACE_PEEKDATA）
調試進程（如GDB）可以通過調用ptrace(PTRACE_PEEKDATA, pid, addr, data)來獲取被調試進程addr處虛擬內存地址的數據，但每次只能讀取一個大小為 4字節的數據。
我們來看看ptrace()對PTRACE_PEEKDATA操作的處理過程，代碼如下：
asmlinkage int sys_ptrace(long request, long pid, long addr, long data) { ... switch (request) { case PTRACE_PEEKTEXT: case PTRACE_PEEKDATA: { unsigned long tmp; int copied; copied = access_process_vm(child, addr, &tmp, sizeof(tmp), 0); ret = -EIO; if (copied != sizeof(tmp)) break; ret = put_user(tmp, (unsigned long *)data); break; } ... }
從上面代碼可以看出，對PTRACE_PEEKTEXT和PTRACE_PEEKDATA的處理是相同的，主要是通過調用access_process_vm()函數來讀取被調試進程addr處的虛擬內存地址的數據。
access_process_vm()函數的實現主要涉及到內存管理相關的知識，可以參考我以前對內存管理分析的文章，這里主要大概說明一下access_process_vm()的原理。
我們知道每個進程都有個mm_struct的內存管理對象，而mm_struct對象有個表示虛擬內存與物理內存映射關系的頁目錄的指針pgd。如下：
struct mm_struct { ... pgd_t *pgd; /* 頁目錄指針 */ ... }

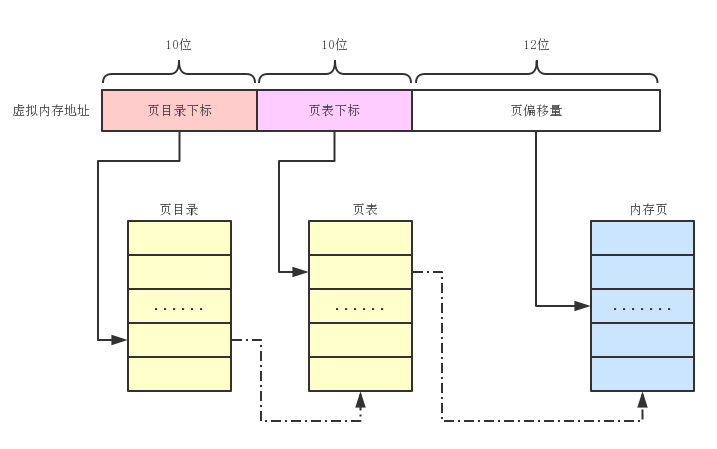

而access_process_vm()函數就是通過進程的頁目錄來找到addr虛擬內存地址映射的物理內存地址，然后把此物理內存地址處的數據復制到data變量中。如下圖所示：
memory_map
access_process_vm()函數的實現這里就不分析了，有興趣的讀者可以參考我之前對內存管理分析的文章自行進行分析。
單步調試模式（PTRACE_SINGLESTEP）
單步調試是一個比較有趣的功能，當把被調試進程設置為單步調試模式后，被調試進程沒執行一條CPU指令都會停止執行，并且向父進程（調試進程）發送一個 SIGCHLD 信號。
我們來看看ptrace()函數對PTRACE_SINGLESTEP操作的處理過程，代碼如下：
asmlinkage int sys_ptrace(long request, long pid, long addr, long data) { ... switch (request) { case PTRACE_SINGLESTEP: { /* set the trap flag. */ long tmp; ... tmp = get_stack_long(child, EFL_OFFSET) | TRAP_FLAG; put_stack_long(child, EFL_OFFSET, tmp); child->exit_code = data; /* give it a chance to run. */ wake_up_process(child); ret = 0; break; } ... }
要把被調試的進程設置為單步調試模式，英特爾的 X86 CPU 提供了一個硬件的機制，就是通過把eflags寄存器的Trap Flag設置為1即可。

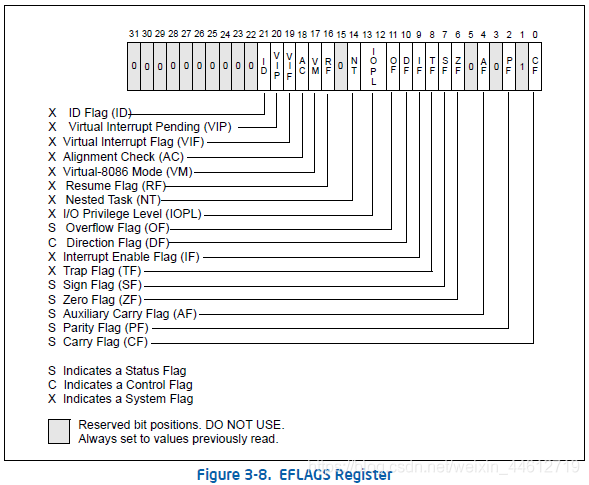

當把eflags寄存器的Trap Flag設置為1后，CPU 每執行一條指令便會產生一個異常，然后會觸發 Linux 的異常處理，Linux 便會發送一個SIGTRAP信號給被調試的進程。eflags寄存器的各個標志如下圖：
eflags-register
從上圖可知，eflags寄存器的第8位就是單步調試模式的標志。
所以ptrace()函數的以下2行代碼就是設置eflags進程的單步調試標志：
tmp = get_stack_long(child, EFL_OFFSET) | TRAP_FLAG; put_stack_long(child, EFL_OFFSET, tmp);
而get_stack_long(proccess, offset)函數用于獲取進程棧offset處的值，而EFL_OFFSET偏移量就是eflags寄存器的值。所以上面兩行代碼的意思就是：
- 獲取進程的eflags寄存器的值，并且設置Trap Flag標志。
- 把新的值設置到進程的eflags寄存器中。

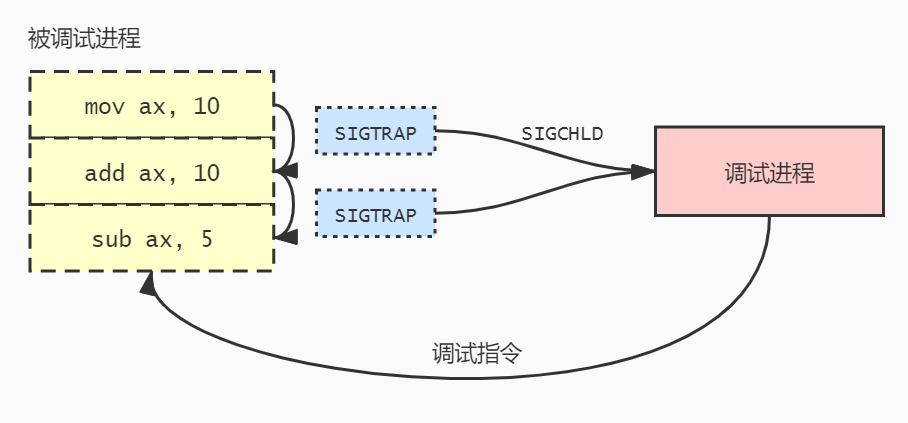

設置完eflags寄存器的值后，就調用wake_up_process()函數把被調試的進程喚醒，讓其進入運行狀態。單步調試過程如下圖：
single-trace
處于單步調試模式時，被調試進程每執行一條指令都會觸發一次SIGTRAP信號，而被調試進程處理SIGTRAP信號時會發送一個SIGCHLD信號給父進程（調試進程），并且讓自己停止執行。
而父進程（調試進程）接收到SIGCHLD后，就可以對被調試的進程進行各種操作，比如讀取被調試進程內存的數據和寄存器的數據，或者通過調用ptrace(PTRACE_CONT, child,...)來讓被調試進程進行運行等。
小結
由于ptrace()的功能十分強大，所以本文只能拋磚引玉，沒能對其所有功能進行分析。另外斷點功能并不是通過ptrace()函數實現的，而是通過int3指令來實現的，在Eli Bendersky大神的文章有介紹。而對于ptrace()的所有功能，只能讀者自己慢慢看代碼來體會了。
